M161 ENGINE INTAKE & EXHAUST 1G2 -- 7

DAEWOO MY_2000

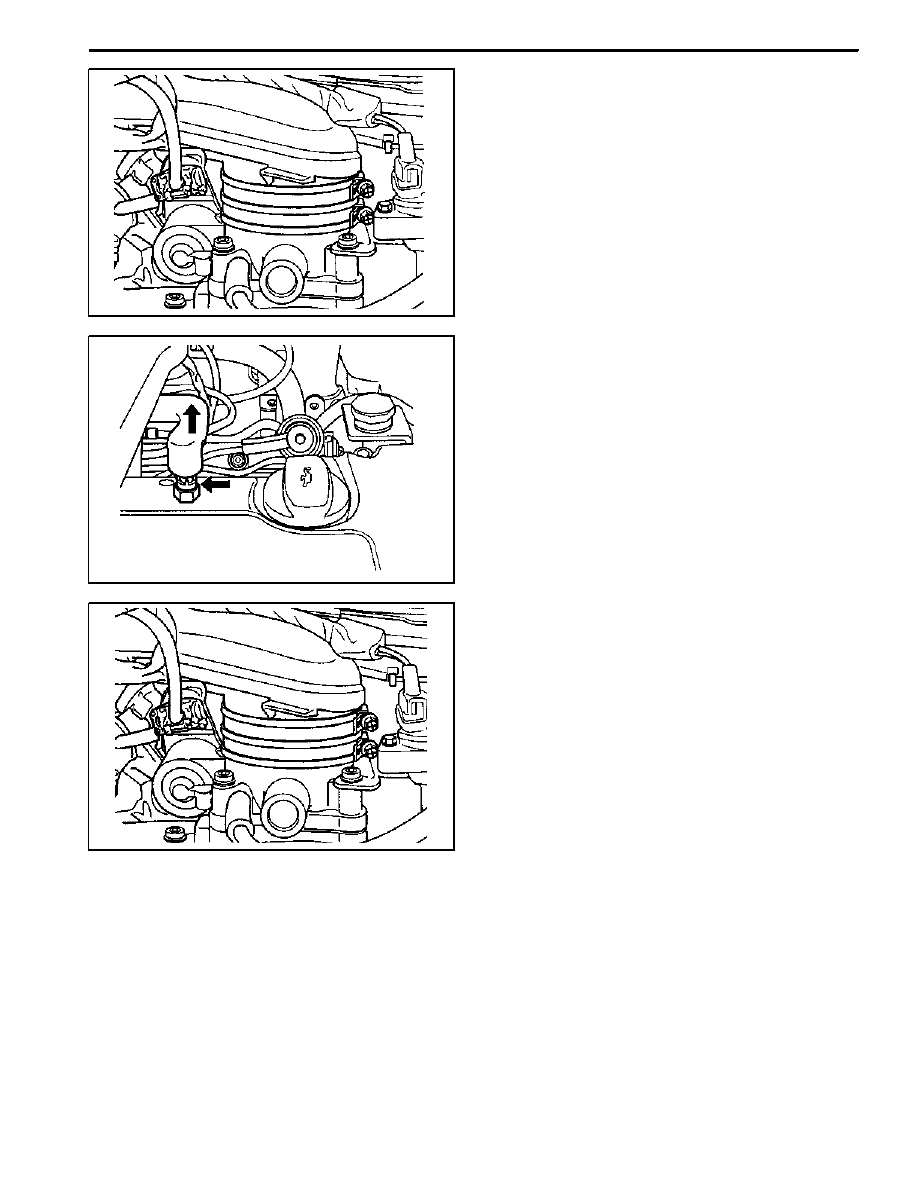

Removal & Installation Procedure

1. Release the clamp (1) and intake air duct.

2. Remove the Blow--by hose (5) (arrow).

3. Release the clamp (7) and remove the intake air duct.
Notice: Completely fit the intake air duct with the mount-

ing bracket (8).

1G2 -- 8 M161 ENGINE INTAKE & EXHAUST

DAEWOO MY_2000

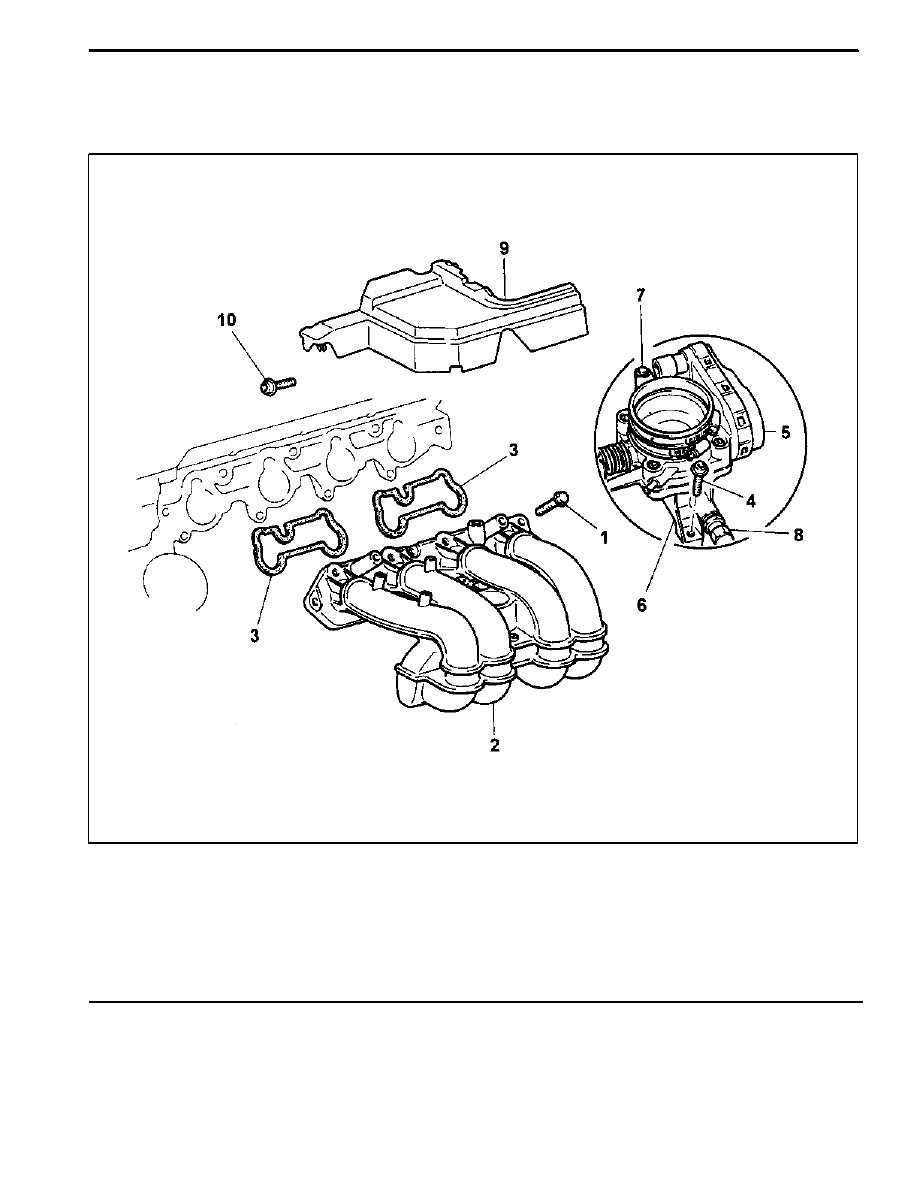

INTAKE MANIFOLD

Preceding Work: Removal of intake air duct

Removal of fuel distributor and injector valve

1 Bolt (M6 X 40, 6 pieces)

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

2 Intake Manifold

3 Gasket (2 pieces)

Replace

. . . . . . . . . . . . . . . . . .

4 Bolt (M8 X 40, 3 pieces)

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

5 Idle Regulator

6 Intermediate Flange

7 Bolt (M6 X 35, 4 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

8 Connection Piece With Seal Ring

36--44 NSm (27--33 lb-ft)

. . . . . . . . . . . . . . . . . . . .

M161 ENGINE INTAKE & EXHAUST 1G2 -- 9

DAEWOO MY_2000

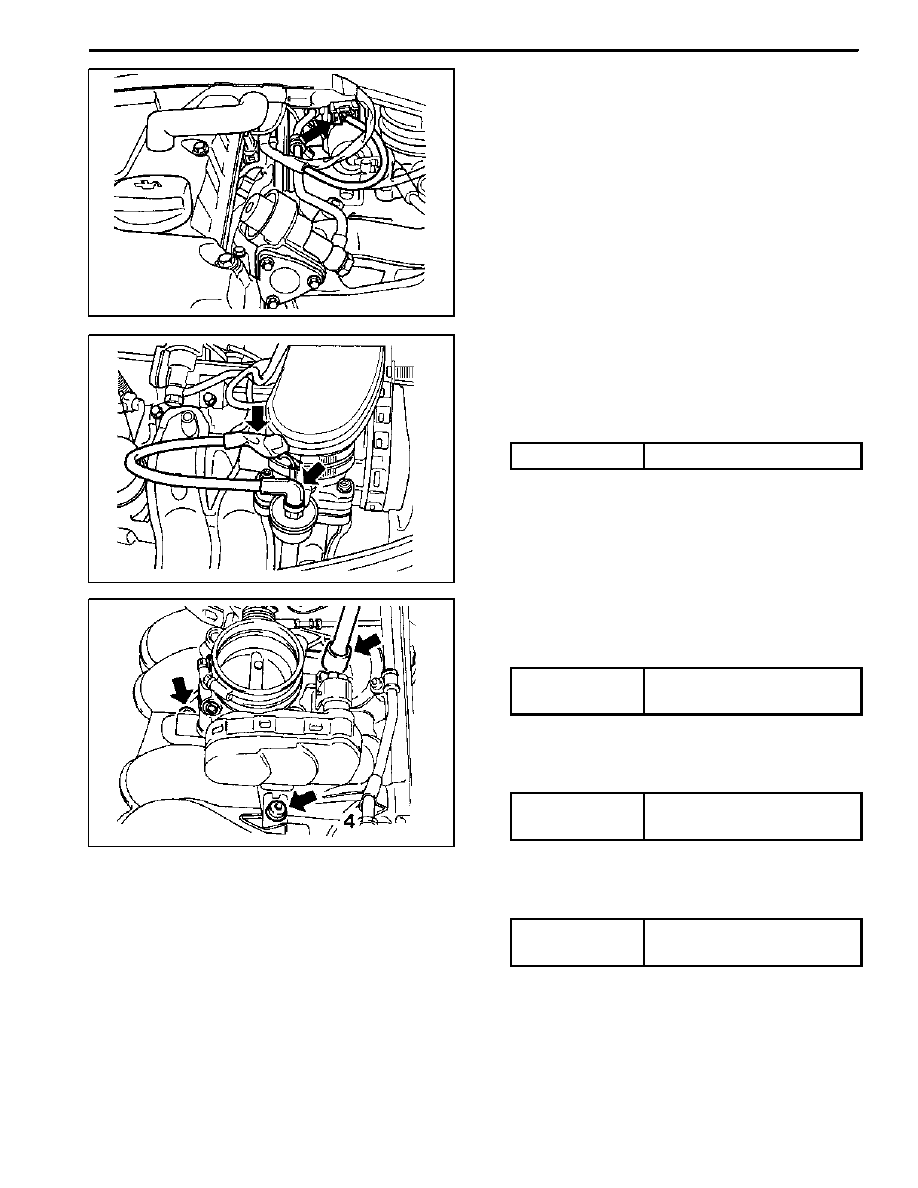

Removal & Installation Procedure

1. Disconnect the battery ground cable.
2. Remove idle speed control plug connector (arrow).

3. Disconnect the brake booster vacuum line and other

vacuum lines.

4. Disconnect the rod from bearing bracket assembly

and remove the connection piece (8).
Installation Notice

Tightening Torque

36 -- 44 NSm (27 -- 33 lb-ft)

5. Unscrew the three bolts (4) and remove the idle regu-

lator and intermediate flange (6).
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

6. Unscrew the two bolts (M8 X 16) and remove the sup-

port assembly.
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

7. Unscrew the intake manifold mounting bolts (1) and

remove the intake manifold and gasket.
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

Notice: Replace the gasket with new one.
8. Installation should follow the removal procedure in

the reverse order.

9. Start the engine and check for leaks in each connec-

tion.

1G2 -- 10 M161 ENGINE INTAKE & EXHAUST

DAEWOO MY_2000

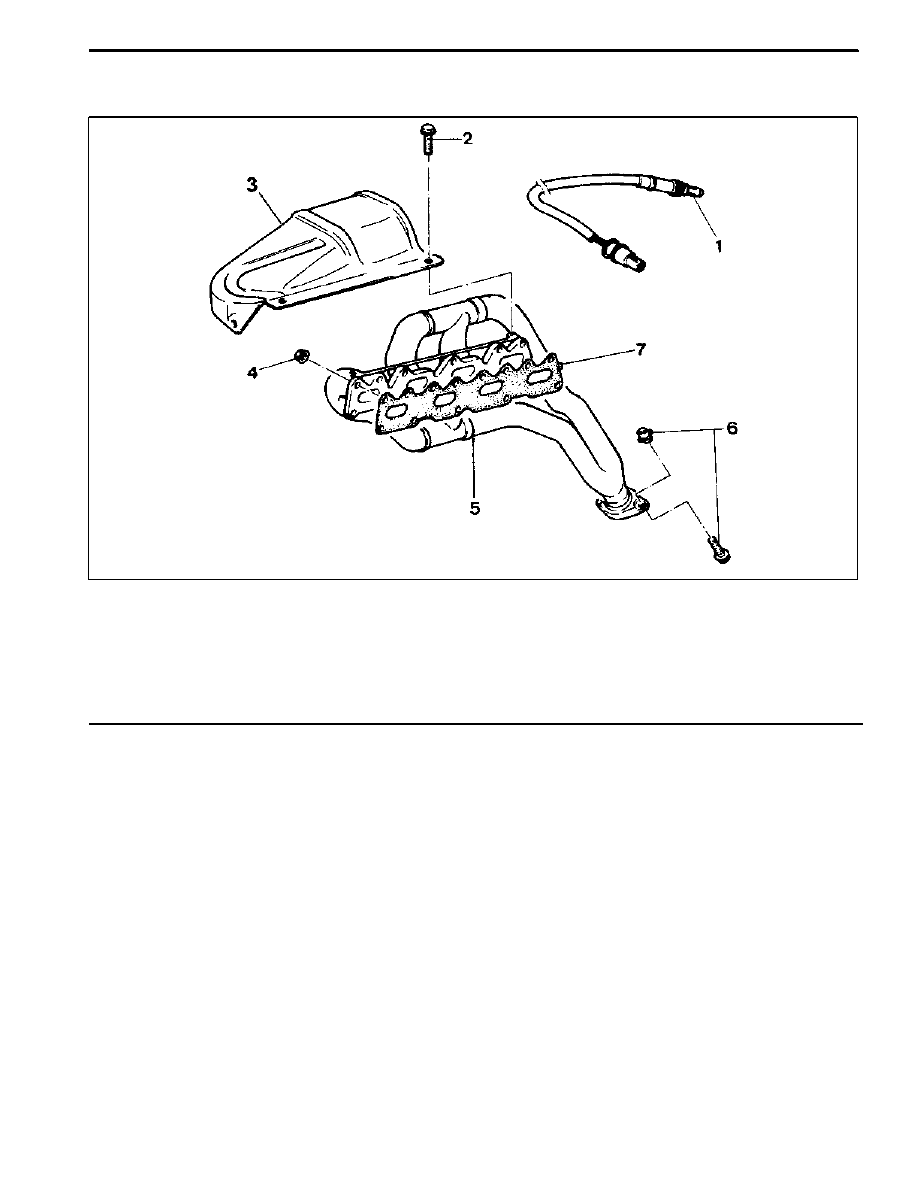

EXHAUST MANIFOLD

1 Oxygen Sensor

55 NSm (41 lb-ft)

. . . . . . . . . . . .

2 Bolt (4 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . .

3 Upper Cover

4 Nut (11 pieces)

31.5--38.5 NSm (23.2--28.4 lb-ft)

. . . . . . . . . . . . .

5 Exhaust Manifold

6 Flange Bolt & Exhaust Pipe

Mounting Nut

30 NSm (22 lb-ft)

. . . . . . . . . . . . . .

7 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . .
