9N-4  FRAME AND UNDERBODY

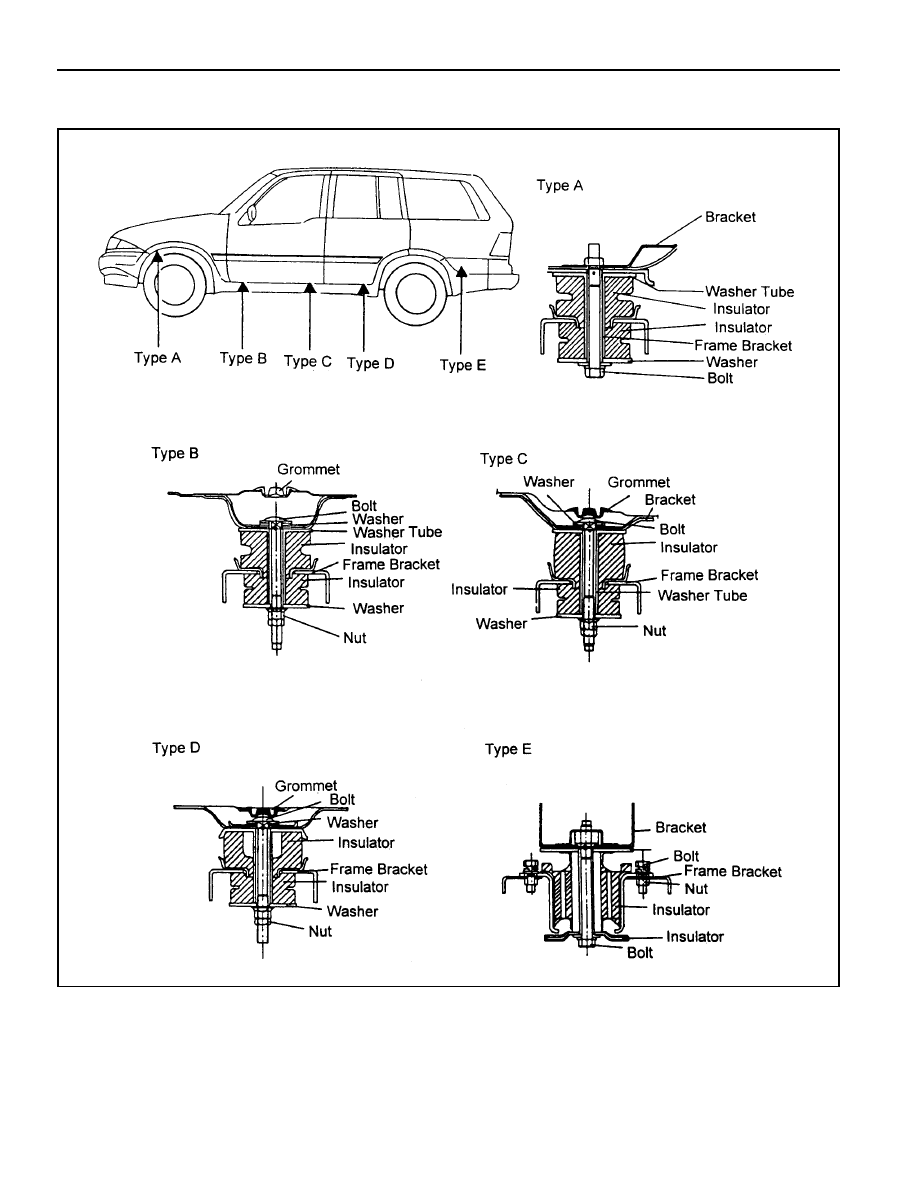

BODY MOUNTING-SECTIONAL VIEW

FRAME AND UNDERBODY  9N-5

1 Mounting Bolt ....................................... 28-47 Nm

SKID PLATE

.

2 Skid Plate

Removal & Installation Procedure

1. Remove 6 mounting bolts and carefully remove the skid

plate.

Installation Notice

2. Installation should follow the removal procedure in the

reverse order.

Tightening Torque

28 - 47 Nm

9O-4  BUMPERS AND FASCIAS

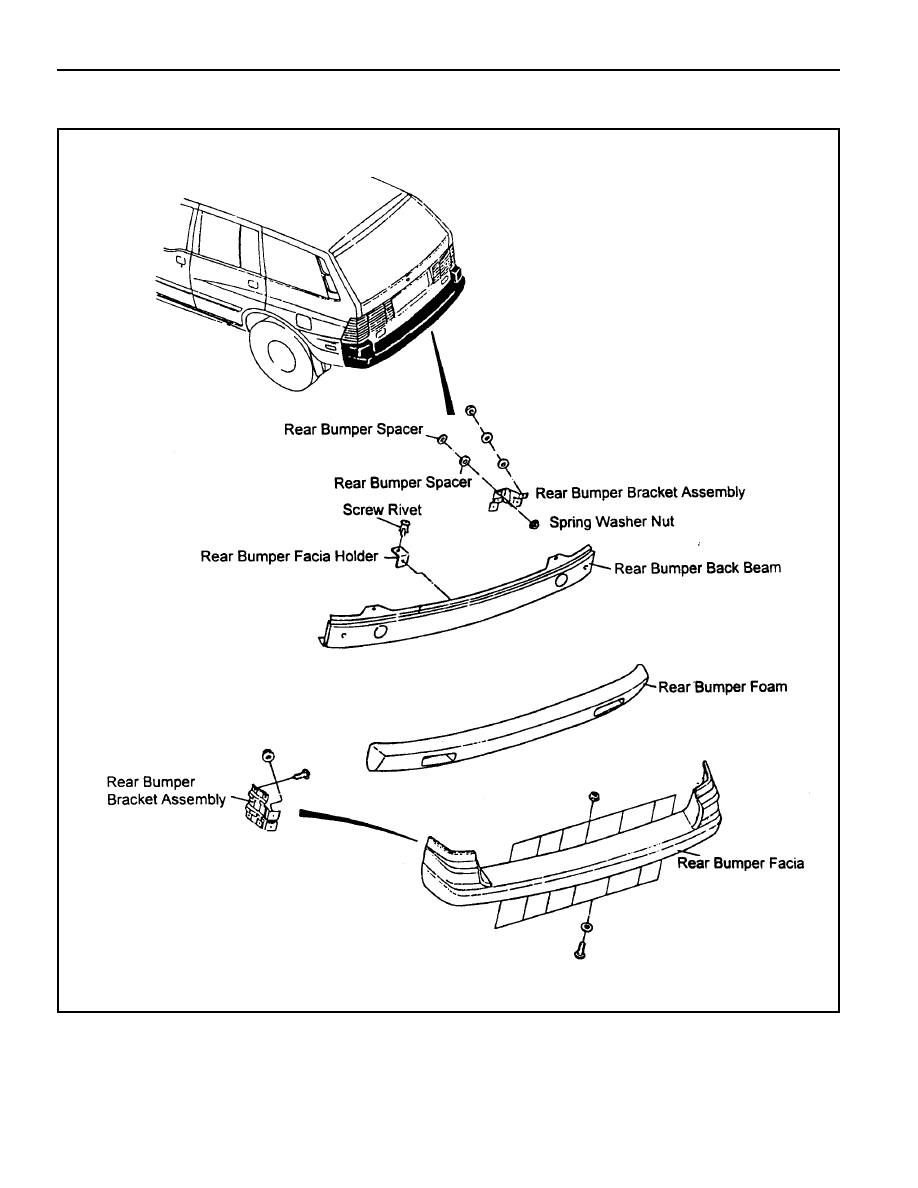

REAR BUMPER

Notice

Removal and installation is as shown in upper drawings.

SECTION 9P

DOORS

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

Schematic and Routing Diagrams . . . . . . . .  9P-2

Power Window . . . . . . . . . . . . . . . . . . . . . . . .  9P-2

Maintenance  and  Repair . . . . . . . . . . . . . . .  9P-3

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9P-3

Front  Door . . . . . . . . . . . . . . . . . . . . . . . . . . .  9P-3

Rear Door . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9P-4

Tail Gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  9P-5
