SsangYong Musso. Service manual - part 11

BODY WIRING SYSTEM  9A-5

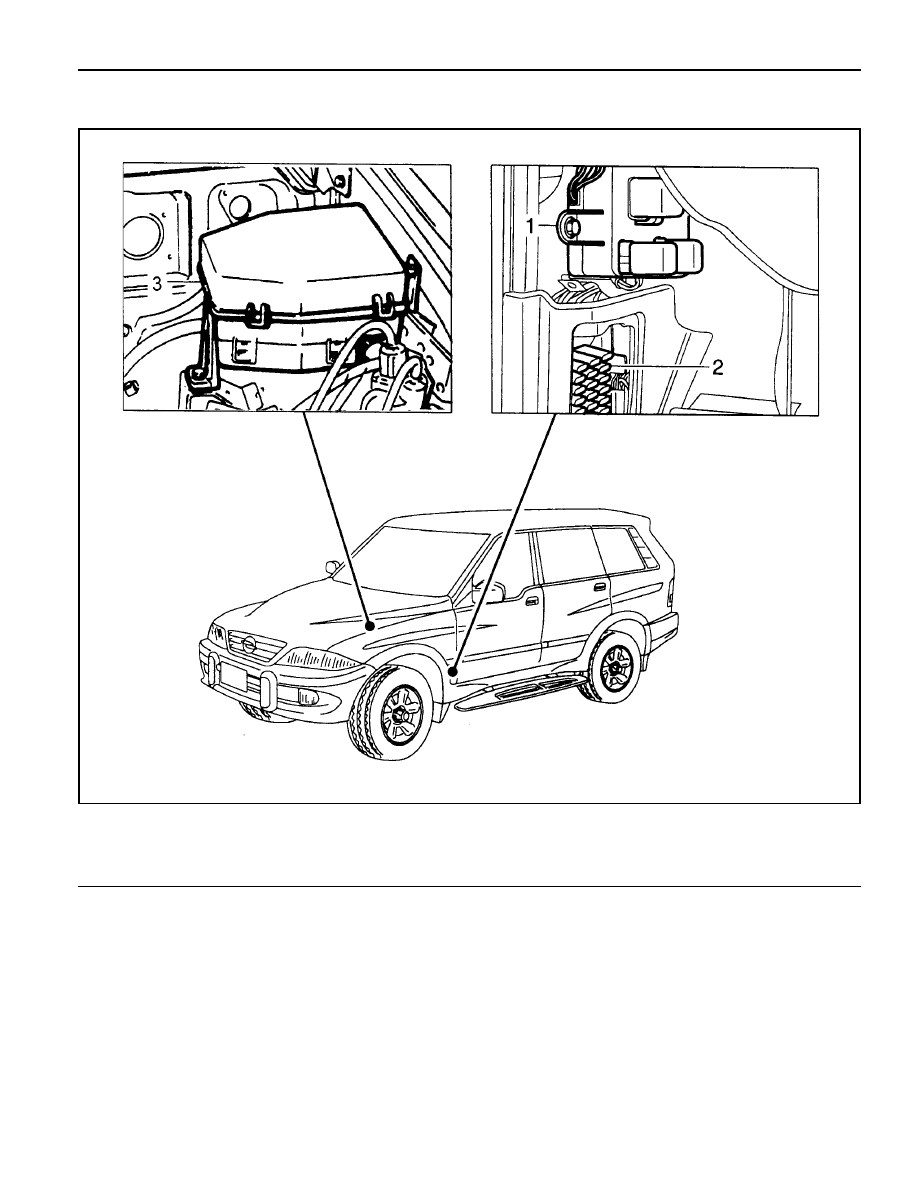

FUSE BOX AND RELAY

1 Interior Relay Box
2 Interior Fuse Box

3 Engine Compartment Fuse and Relay Box

9A-6  BODY WIRING SYSTEM

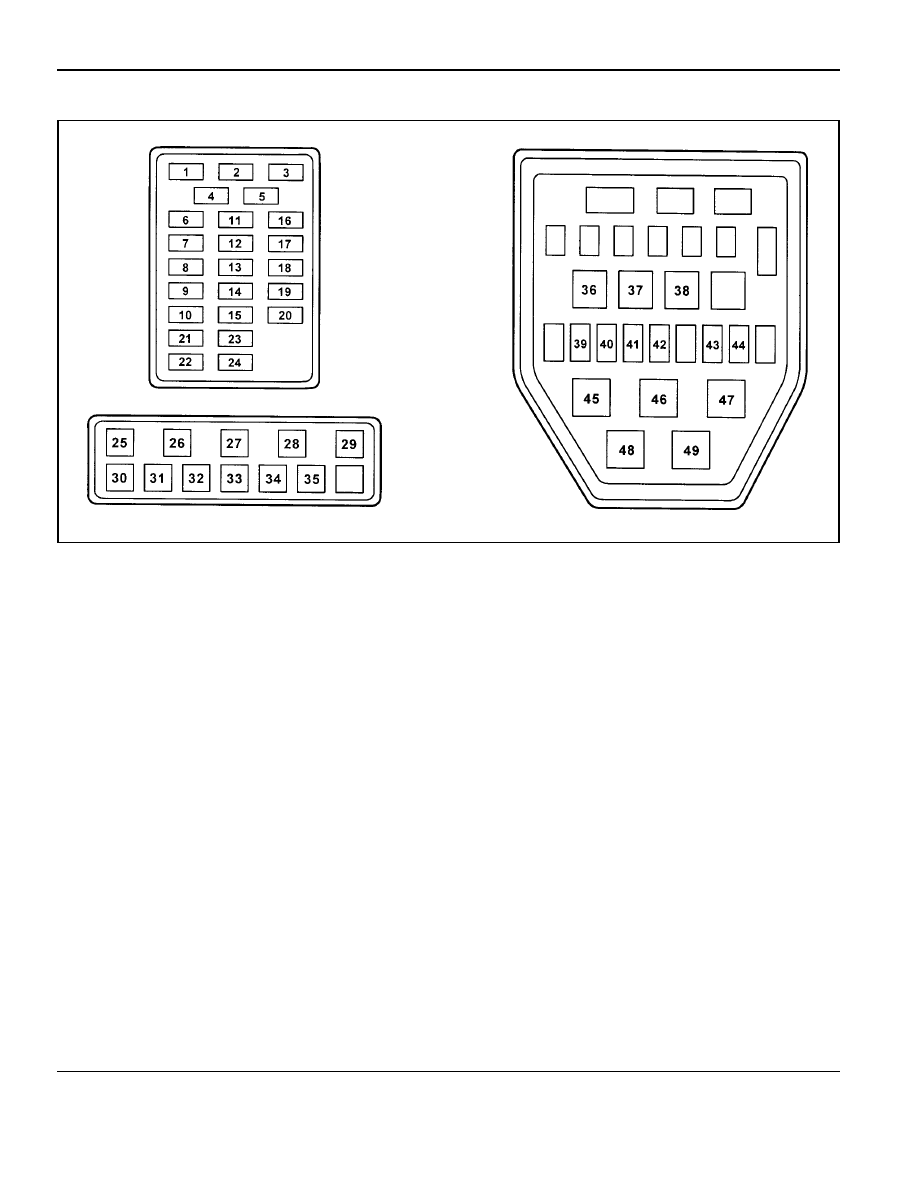

Engine Room Fuse (EF) and Relay Box

1 Fuse  (15A) : ABS, ABD
2 Fuse (20A) : Sun Roof
3 Fuse  (10A) : Air Bag
4 Fuse (15A) : Audio, Clock, Out Side Mirror
5 Fuse (30A) : Cigarette lighter, Power Socket
6 Fuse (30A) : Heater
7 Fuse (15A) : Door Lock
8 Fuse (30A) : Rear Heated
9 Fuse  (10A) : Audio, Buzzer, Chime, Clock

10 Fuse  (30A) : Power Window

11 Fuse (10A) : Immobilizer

12 Fuse (20A) : T/C
13 Fuse (15A) : Interior Lamp
14 Fuse  (15A) : Hazard Lamp
15 Fuse (15A) : Stop Lamp
16 Fuse (15A) : Turn signal Lamp, Head Lamp
17 Fuse (10A) : Back up Lamp
18 Fuse (15A) : Cluster, STICS
19 Fuse (15A) : A/T, Diagnosis
20 Fuse (15A) : Over Voltage Protection Relay

  (Gasolin Only)

21 Fuse  (15A) : Seat Heater
22 Fuse (15A) : ECS
23 Fuse (15A) : Front Wiper & Washer
24 Fuse (10A) : Rear Wiper & Washer, A/C
25 Relay

: Front Wiper

26 Relay : ABS Warning Lamp
27 Relay : Flasher Unit
28 Relay : Fuel Pump (Gasoline Only)
29 Relay : Shift Lock (A/T)
30 Relay : Clutch Interlock & Neutral
31 Relay : Sun Roof
32 Relay : A/T ‘B’ Interlock (MB A/T)
33 Relay : Power Window
34 Relay : Rear Fog Lamp
35 Relay : ECS
36 Relay : Compressor (Diesel E/G)

Condenser Fan (Gasoline E/G)

37 Relay : Condenser Fan
38 Relay : Air Conditioner
39 Fuse (10A) : Tail Lamp
40 Fuse  (15A) : Head Lamp(LH)
41 Fuse  (15A) : Head Lamp(RH)
42 Fuse (15A) : Front Fog Lamp
43 Fuse (10A) : Horn
44 Fuse (10A) : Compressor
45 Relay : Resistor with Diode (Gasoline E/G)
46 Relay : Front fog Lamp
47 Relay : Condenser Fan
48 Relay : Tail Lamp
49 Relay : Horn

BODY WIRING SYSTEM  9A-7

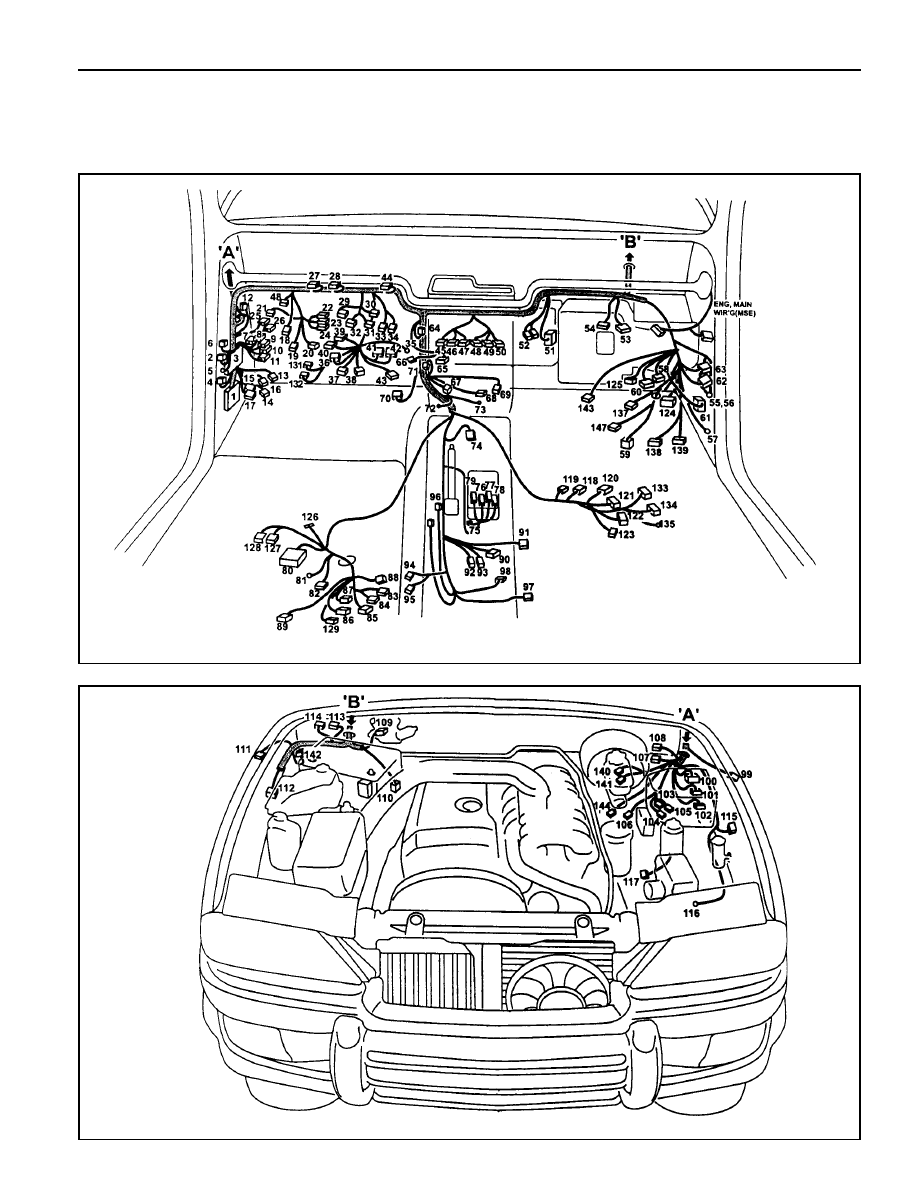

LOCATION OF CONNECTORS BY WIRING HARNESS

MAIN

9A-8  BODY WIRING SYSTEM

1 Fuse Box
2 Door Lock Relay
3 Relay Box

3.1 Front Wiper Relay
3.2 ABS Warning Lamp Relay .................................... ABD 5.0
3.3 Flasher Unit
3.4 Fuel Pump Relay ................................................. Gasoline E/G
3.5 Shift Lock Relay ................................................... Automatic Transmission
3.6 Clutch Interlock & Neutral Relay ........................... Manual Transmission or Automatic Transmission
3.7 Sun Roof Relay
3.8 Automatic Transmission ‘B’ Switch Interlock ....... Automatic Transmission
3.9 Power Window Relay

3.10 Rear Fog Lamp Relay .......................................... Rear Fog Lamp
3.11 ECS Relay

4 Defogger Relay
5 Ground 1
6 Roof Wiring Connector
7 Diode 1
8 Front Door Wiring Connector
9 Front Door Wiring Connector

10 Front Door Wiring Connector

11 Front Door Wiring Connector

12 Kick Down Relay .................................................. Automatic Transmission
13 Floor Wiring Connector
14 Floor Wiring Connector
15 Floor Wiring Connector
16 ABD Floor Wiring Connector ................................ ABD 5.0
17 ECS Floor Wiring Connector
18 Rear Iper & Washer Switch
19 Clutch Switch ........................................................ Manual Transmission

19-1 Clutch Switch ........................................................ E32 Gasoline E/G with Manual Transmission

20 Stop Lamp Switch
21 Outside Mirror Switch
22 Ignition Switch
23 Multi Function Switch
24 Multi Function Switch
25 Black Out Switch .................................................. Black Out Lamp
26 Black out switch ................................................... Black Out Lamp
27 Joint Connector (Tail)
28 Joint Connector (Ignition)
29 Cluster
30 Cluster ................................................................. Automatic Transmission
31 Cluster
32 Cluster
33 4WD Switch .......................................................... Except TOD

33-1 4WD Switch .......................................................... TOD

34 Hazard Switch
35 Ground 2
36 Pedal Module ....................................................... Gasoline E/G with MSE ECU
37 Audio Switch
38 Immobilizer ........................................................... Crypto Type, Gasoline E/G with MSE ECU or Diesel E/G
39 Ignition Switch
40 Multi Function Switch
41 STICS
42 STICS
43 REKES ................................................................. Remote Keyless
