Шкода Citigo (2018 год). Руководство по эксплуатации - часть 37





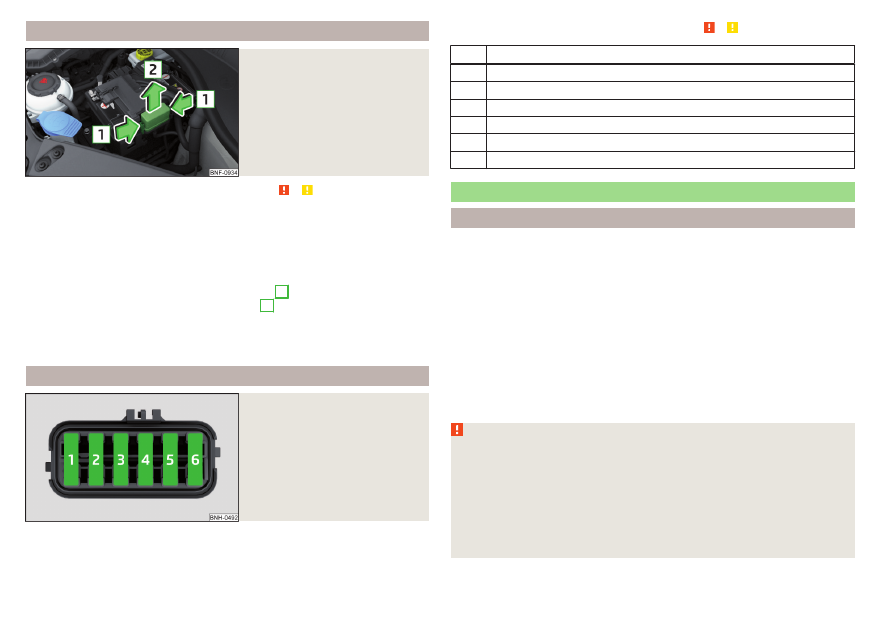

Предохранители в моторном отсеке

Илл. 171

Снятие крышки блока предо-

хранителей

Сначала прочтите и примите к сведению   и   на стр 145.

Предохранители находятся рядом с аккумуляторной батареей, под крыш-

кой

» илл. 171

.

Замена предохранителей

Выньте ключ из замка зажигания, выключите освещение и все электри-

ческие потребители.

Сожмите одновременно кнопки фиксаторов

1

 крышки

» илл. 171

.

Сдвиньте крышку в направлении стрелки

2

.

Замените неисправный предохранитель.

Закройте крышку против направления стрелки, так чтобы она зафикси-

ровалась.

Назначение предохранителей в моторном отсеке

Илл. 172

Предохранители

Сначала прочтите и примите к сведению   и   на стр 145.

Потребители

1

ABS/ESC

2

Вентилятор радиатора, вентилятор климатической установки

3

Система управления охлаждением, замок зажигания

4

ABS/ESC

5

Модуль данных АКБ, замок зажигания

6

Замок зажигания, стартер

Лампы накаливания

Введение

При отсутствии уверенности рекомендуем производить замену ламп нака-

ливания на сервисном предприятии или обращаться иным образом к ква-

лифицированным специалистам.

Перед заменой ламп накаливания выключите зажигание и освещение.

Неисправные лампы накаливания можно заменять лампами аналогичного

исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-

манной фаре рекомендуем проверить регулировку фар на сервисном

предприятии.
При неисправности светодиодных источников света обращайтесь на сер-

висное предприятие.

ВНИМАНИЕ

Перед любыми работами в моторном отсеке необходимо прочитать и

соблюдать предупреждающие указания

» стр. 122

.

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-

жет привести к ДТП.

Лампы накаливания H4, H7 и H8 находятся под давлением и при заме-

не могут лопнуть — опасность травмирования! Перед заменой этих

ламп мы рекомендуем надеть перчатки и защитные очки.

148

Самостоятельные действия в сложных ситуациях

ОСТОРОЖНО

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-

тельные загрязнения сокращают срок службы лампы накаливания). Ис-

пользуйте чистую тряпку, салфетку и т. п.

Примечание

В этом руководстве по эксплуатации описывается только замена ламп,

которые можно заменить самостоятельно и без осложнений. Для замены

других ламп следует обратиться на сервисное предприятие.

Мы рекомендуем всегда возить в автомобиле запасные лампы.

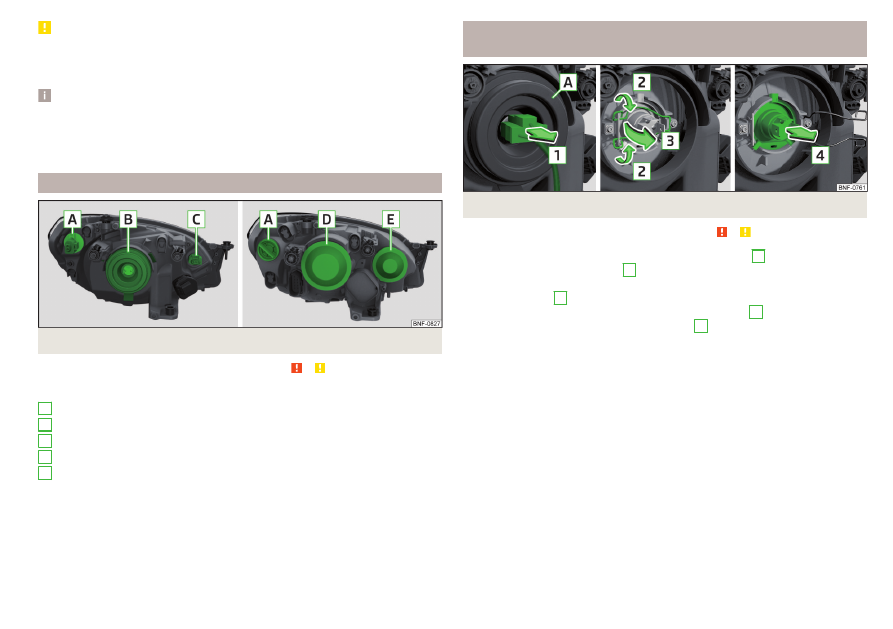

Расположение ламп накаливания в фарах

Илл. 173  Фары: вариант 1 / вариант 2

Сначала прочтите и примите к сведению   и   на стр 148.

Соответствие ламп накаливания

» илл. 173

Указатель поворота
Ближний и дальний свет
Дневные ходовые огни и передний габаритный огонь
Ближний свет
Дальний свет

A
B
C
D

E

Замена лампы накаливания ближнего и дальнего света:

вариант 1

Илл. 174  Замена лампы накаливания ближнего и дальнего света

Сначала прочтите и примите к сведению   и   на стр 148.

Отсоедините разъём лампы в направлении стрелки

1



» илл. 174

.

Снимите защитную крышку

A

.

Оттяните концы стопорной скобы к фаре, а затем освободите в направ-

лении стрелок

2



» илл. 174

.

Откиньте стопорную скобу в направлении стрелки

3

.

Извлеките лампу в направлении стрелки

4

 и установите новую так, что-

бы фиксирующие выступы цоколя лампы попали в выемки фары.

Установка лампы накаливания осуществляется в обратной последова-

тельности.

149

Предохранители и лампы накаливания

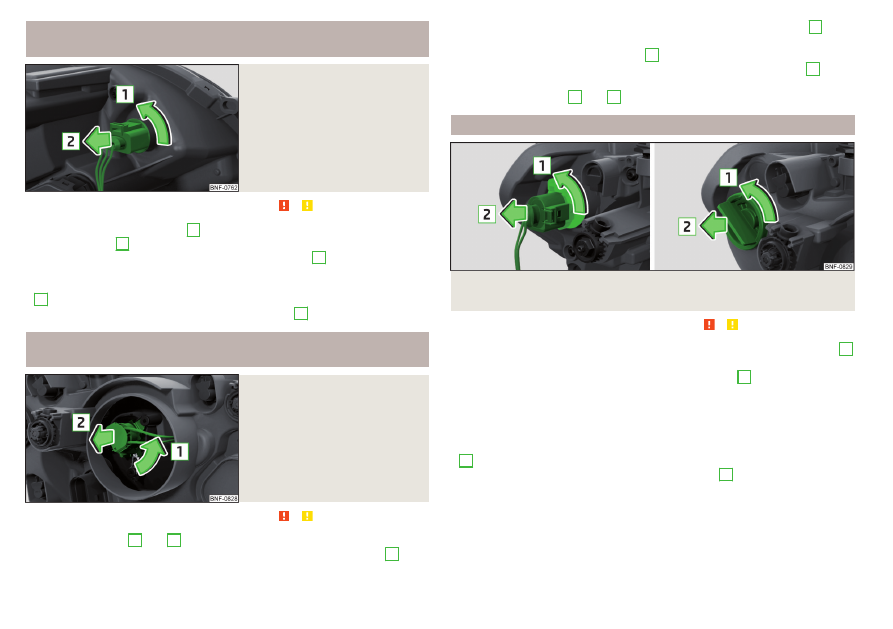

Замена лампы накаливания дневного ходового огня

и габаритного огня: вариант 1

Илл. 175

Замена лампы накаливания

дневных ходовых огней и габа-

ритных огней

Сначала прочтите и примите к сведению   и   на стр 148.

Поверните патрон с лампой

C



» илл. 173

 на стр. 149 до упора в направ-

лении стрелки

1



» илл. 175

.

Извлеките патрон с лампой в направлении стрелки

2

.

Замените лампу.

Вставьте патрон с лампой в корпус фары против направления стрелки

2

.

Поверните патрон против направления стрелки

1

 до упора.

Замена лампы накаливания ближнего и дальнего света:

вариант 2

Илл. 176

Замена лампы накаливания

ближнего и дальнего света

Сначала прочтите и примите к сведению   и   на стр 148.

Снимите крышку

D

 или

E



» илл. 173

 на стр. 149.

Поверните разъём с лампой накаливания в направлении стрелки

1

» илл. 176

.

Извлеките разъём с лампой накаливания в направлении стрелки

2

.

Замените лампу и вставьте разъём с новой лампой накаливания в направ-

лении, противоположном стрелке

2

, в фару.

Поверните разъём с новой лампой против направления стрелки

1

 до

упора.

Установите крышку

D

 или

E



» илл. 173

 на стр. 149.

Замена лампы накаливания в переднем указателе поворота

Илл. 177  Замена лампы накаливания переднего указателя поворота:

вариант 1 / вариант 2

Сначала прочтите и примите к сведению   и   на стр 148.

Поверните патрон вместе с лампой до упора по направлению стрелки

1

» илл. 177

.

Извлеките патрон с лампой в направлении стрелки

2

.

Поверните неисправную лампу в патроне против часовой стрелки и из-

влеките из патрона.

Вставьте новую лампу в патрон и поверните его до упора по часовой

стрелке.

Вставьте патрон с лампой в корпус фары против направления стрелки

2

.

Поверните патрон против направления стрелки

1

 до упора.

150

Самостоятельные действия в сложных ситуациях

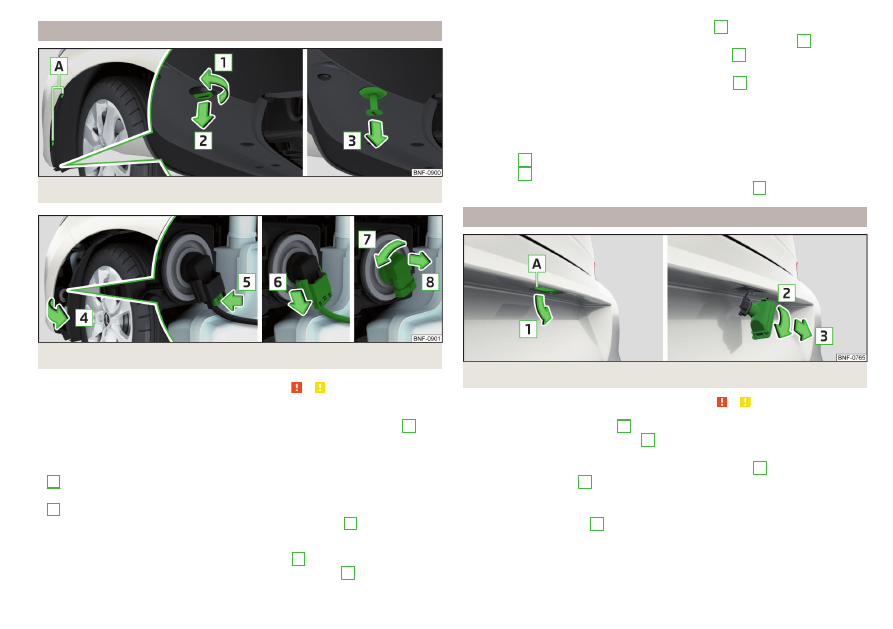

Замена лампы противотуманной фары

Илл. 178  Снятие облицовки колёсной арки

Илл. 179  Замена лампы

Сначала прочтите и примите к сведению   и   на стр 148.

Снятие облицовки колёсной арки

С помощью отвёртки из бортового инструмента выкрутите винты

A

» илл. 178

 из облицовки колёсной ниши.

Плоским тупым предметом (например, монетой) поверните шлицевую

часть распорных пистонов на четверть оборота в направлении стрелки

1

.

Извлеките шлицевые части распорных пистонов в направлении стрелки

2

.

Извлеките распорные пистоны в направлении стрелки

3

.

Замена лампы

Отведите подкрылок в направлении стрелки

4



» илл. 179

.

Нажмите фиксатор на разъёме в направлении стрелки

5

.

Отсоедините разъём в направлении стрелки

6

.

Поверните патрон, вместе с лампой, в направлении стрелки

7

 до упора.

Выньте патрон с лампой в направлении стрелки

8

.

Вставьте патрон с новой лампой в фару и поверните до упора в направ-

лении, противоположном направлению стрелки

7

.

Вставьте разъём, так чтобы он зафиксировался.

Установка облицовки колёсной арки

Установите на место облицовку колёсной арки.

Вставьте шлицевые части распорных пистонов по направлению против

стрелки

2

 и поверните их на четверть оборота по направлению против

стрелки

1



» илл. 178

.

Вкрутите и с помощью отвёртки затяните оба винта

A

.

Замена лампы фонаря подсветки номерного знака

Илл. 180  Снятие фонаря подсветки номерного знака

Сначала прочтите и примите к сведению   и   на стр 148.

Вставьте в щель в области

A



» илл. 180

 плоскую отвёртку и подденьте

фонарь в направлении стрелки

1

.

Извлеките фонарь из бампера.

Поверните фонарь в цоколе в направлении стрелки

2

 и выньте в на-

правлении стрелки

3

.

Замените лампу.

Вставьте патрон с лампой в фонарь и поверните фонарь до упора против

направления стрелки

2

.

Вставьте фонарь в левую часть отверстия и слегка прижмите, так чтобы

пружина зафиксировалась.

151

Предохранители и лампы накаливания
