Предохранители и лампы накаливания

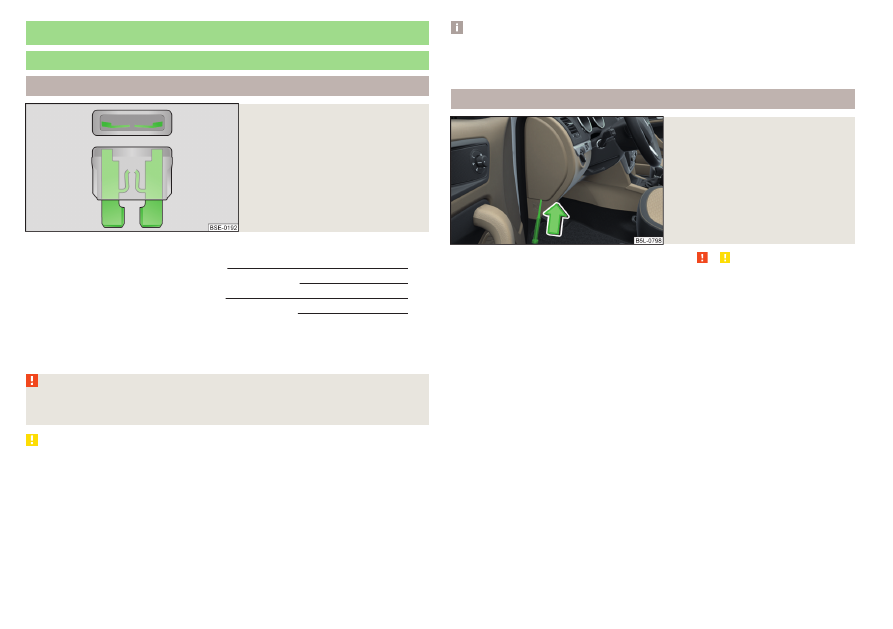

Предохранители



Введение

Илл. 193
Перегоревший предохранитель

В этой главе вы найдёте сведения по следующим темам:
Предохранители в передней панели

180

Назначение предохранителей в передней панели

181

Предохранители в моторном отсеке

182

Назначение предохранителей в моторном отсеке

182

Отдельные цепи защищены плавкими предохранителями. Перегоревший
предохранитель можно узнать по выгоревшей металлической проволочке

» илл. 193

.

ВНИМАНИЕ

Перед любыми работами в моторном отсеке необходимо прочитать и
соблюдать предупреждающие указания

» стр. 153

.

ОСТОРОЖНО

■

Замените неисправный предохранитель на новый того же номинала.

■

Если новый предохранитель снова быстро перегорел, обратитесь за по-

мощью на сервисное предприятие.

■

Никогда «не ремонтируйте» предохранители и не заменяйте их предо-

хранителями большего номинала — опасность возгорания, опасность по-
вреждения другой электрической системы.

Примечание

■

Рекомендуем всегда возить с собой запасные предохранители.

■

К одному предохранителю могут относиться несколько потребителей. К

одному потребителю могут относиться несколько предохранителей.

Предохранители в передней панели

Илл. 194
Крышка блока предохраните-
лей

Сначала прочтите и примите к сведению   и   на стр 180.

Предохранители расположены за крышкой с левой стороны передней па-
нели.

Замена предохранителей

›

Выньте ключ зажигания, выключите освещение и все электрические по-
требители.

›

Вставьте плоскую отвёртку в отверстие в крышке по направлению стрел-
ки

» илл. 194

.

›

Снимите крышку блока предохранителей.

›

Выньте из креплений в крышке пластмассовые клещи.

›

Пинцетом выньте перегоревший предохранитель и вставьте на его место
новый предохранитель.

›

Установите крышку блока предохранителей на место.

›

Верните клещи на прежнее место.



180

Самостоятельные действия в сложных ситуациях

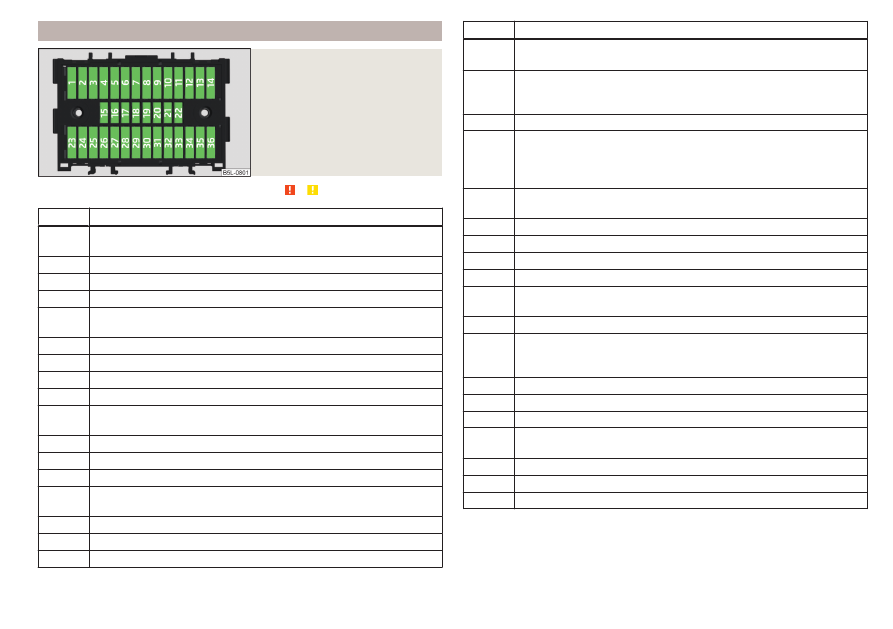

Назначение предохранителей в передней панели

Илл. 195
Предохранители

Сначала прочтите и примите к сведению   и   на стр 180.

№

Потребители

1

Нагревательный элемент сапуна КП (дизельный двигатель)
Автоматическая коробка передач

2

Тягово-сцепное устройство — левый фонарь

3

Электрическая розетка тягово-сцепного устройства

4

Комбинация приборов, подрулевые рычаги, камера

5

Вентилятор системы отопления, вентилятор радиатора, клима-
тическая установка, Climatronic

6

Стеклоочиститель заднего стекла

7

Аварийный вызов

8

Тягово-сцепное устройство — правый фонарь

9

Плафоны освещения салона, задний противотуманный фонарь

10

Датчик дождя, переключатель освещения, диагностический
разъём

11

Фары — левая сторона

12

Фары — правая сторона

13

Головное устройство

14

Центральная система управления, система управления двигате-
ля

15

Переключатель освещения

16

полный привод

17

KESSY, блокировка рулевого управления



№

Потребители

18

Диагностический разъём, система управления двигателя, датчи-
ки тормозной системы, полный привод, система СТАРТ-СТОП

19

ABS, ESC, выключатель индикатора контроля давления в шинах,
парковочный ассистент, выключатель режима OFF ROAD, клави-
ша системы СТАРТ-СТОП

20

подушка безопасности

21

Гибкий интервал техобслуживания — WIV, фонарь заднего хода,
затемняемое зеркало заднего вида, датчики давления, комплект
для подключения телефона, массовый расходомер воздуха,
корректор фар и регулятор наклона фар

22

Комбинация приборов, электромеханический усилитель рулево-
го управления, шина данных

23

Центральный замок, крышка багажного отсека

24

Электрические стеклоподъёмники — задние двери

25

Обогрев заднего стекла, автономный отопитель и вентилятор

26

Розетка в багажном отсеке

27

Электропривод подъёмно-сдвижного люка, электропривод солн-
цезащитной шторки

28

Топливный насос, форсунки, подогрев AdBlue

®

29

Электрические стеклоподъёмники — передние двери, наружные
зеркала заднего вида — обогрев, функция складывания, регули-
ровка положения зеркальных элементов

30

Розетка 12 В — передняя и задняя

31

Омыватель фар

32

Передние сиденья с подогревом

33

Отопитель, климатическая установка, Climatronic, дистанцион-
ное управление автономного отопителя

34

Противоугонная сигнализация, резервная сирена

35

Автоматическая коробка передач

36

Тягово-сцепное устройство

181

Предохранители и лампы накаливания

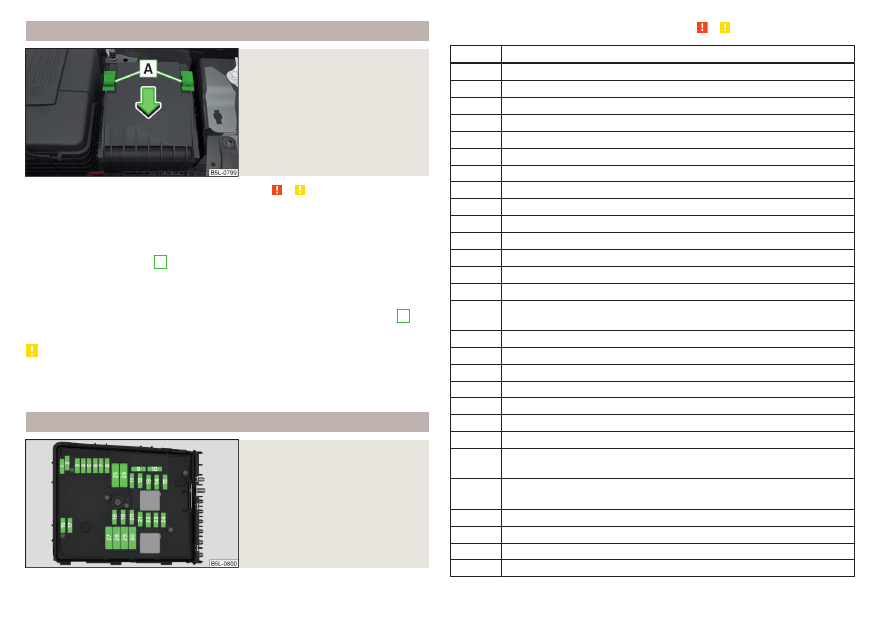

Предохранители в моторном отсеке

Илл. 196
Крышка блока предохраните-
лей

Сначала прочтите и примите к сведению   и   на стр 180.

В некоторых а/м перед снятием крышки блока предохранителей необхо-
димо открыть крышку АКБ

» стр. 160

.

Замена предохранителей

›

Отодвиньте фиксатор

A



» илл. 196

 в направлении стрелки. За фиксатора-

ми появится символ .

›

Снимите крышку.

›

Замените соответствующий предохранитель.

›

Наденьте крышку на блок предохранителей и сдвиньте фиксаторы

A

против направления стрелки. Перед фиксаторами появится символ .

ОСТОРОЖНО

Устанавливайте крышку блока предохранителей в моторном отсеке всегда
правильно, иначе вода может попасть в блок предохранителей — опас-
ность повреждения автомобиля!

Назначение предохранителей в моторном отсеке

Илл. 197
Предохранители



Сначала прочтите и примите к сведению   и   на стр 180.

№

Потребители

1

Не используется

2

Автоматическая коробка передач, управление системы AdBlue

3

Модуль данных АКБ

4

ABS

5

Автоматическая коробка передач

6

Не используется

7

Питание клеммы 15, стартер

8

Головное устройство, комбинация приборов, телефон

9

Не используется

10

Система управления двигателя

11

Автономный отопитель и вентиляция

12

Шина данных

13

Система управления двигателя

14

Зажигание

15

Лямбда-зонд, топливный насос, система предварительного на-
каливания

16

Правая фара, правый задний фонарь

17

Звуковой сигнал

18

Усилитель аудиосистемы

19

Стеклоочиститель ветрового стекла

20

Регулятор давления топлива, ТНВД

21

Лямбда-зонд

22

Выключатель педали сцепления, выключатель педали тормоза

23

Насос системы охлаждения, клапан ограничителя давления над-
дува, переключающий клапан радиатора, топливный насос

24

Адсорбер, клапан рециркуляции отработавших газов, вентиля-
тор радиатора

25

ABS

26

Левая фара, левый задний фонарь

27

Система предварительного накаливания

28

Обогрев ветрового стекла





182

Самостоятельные действия в сложных ситуациях

№

Потребители

29

Подача электропитания на внутренний блок предохранителей
(предохранители №№ 24, 27 31, 32), электропривод регулировки
сидений

30

Клемма X

a)

a)

Для предотвращения излишней нагрузки на аккумуляторную батарею при пуске двигателя, элек-
трические потребители данной клеммы автоматически отключаются.

Лампы накаливания



Введение

В этой главе вы найдёте сведения по следующим темам:
Расположение ламп накаливания в передних фарах

183

Замена лампы накаливания ближнего и дальнего света (галогенная
фара)

184

Снятие защитной решётки противотуманной фары

184

Снятие защитной решётки противотуманной фары: разъём датчика
парковочного ассистента

184

Замена лампы накаливания противотуманной фары

185

Замена лампы фонаря подсветки номерного знака

186

Снятие и установка заднего фонаря

186

Замена ламп заднего фонаря

186

При неуверенности мы рекомендуем производить замену ламп накалива-
ния на сервисном предприятии или обращаться к квалифицированным
специалистам.

▶

Перед заменой ламп накаливания выключите зажигание и всё освеще-
ние.

▶

Неисправные лампы накаливания можно заменять лампами аналогично-
го исполнения. Маркировка находится на цоколе или на колбе лампы.

После замены лампы дальнего, ближнего света или лампы в противоту-
манной фаре рекомендуем проверить регулировку фар на сервисном
предприятии.
При выходе из строя ксеноновой газоразрядной лампы или светодиода не-
обходимо обратиться на сервисное предприятие.

ВНИМАНИЕ

■

Перед любыми работами в моторном отсеке необходимо прочитать и

соблюдать предупреждающие указания

» стр. 153

.

■

Если дорога перед автомобилем освещена недостаточно или автомо-

биль не виден или плохо виден другим участникам движения, это мо-
жет привести к ДТП.

■

Лампы накаливания H7 и H4 находятся под давлением и при замене

могут лопнуть — опасность травмирования! Перед заменой этих ламп
мы рекомендуем надеть перчатки и защитные очки.

■

Не проводите никаких работ с ксеноновыми газоразрядными лампа-

ми — это опасно для жизни!

ОСТОРОЖНО

Не берите лампу за стеклянную колбу голыми пальцами (даже незначи-
тельные загрязнения сокращают срок службы лампы накаливания). Ис-
пользуйте чистую тряпку, салфетку и т. п.

Примечание

■

В этом руководстве по эксплуатации описывается только замена ламп,

которые можно заменить самостоятельно и без осложнений. Для замены
других ламп следует обратиться на сервисное предприятие.

■

Мы рекомендуем всегда возить в автомобиле запасные лампы.

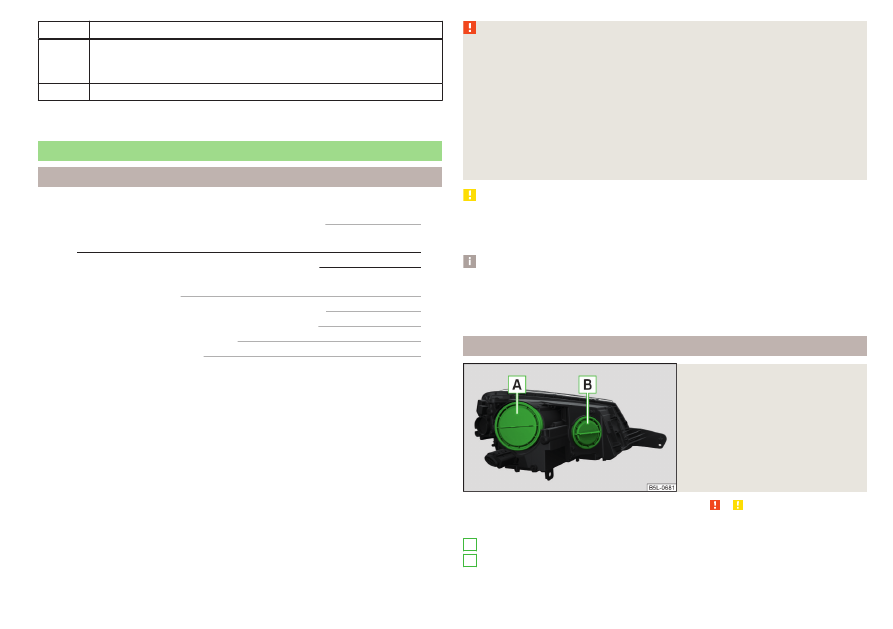

Расположение ламп накаливания в передних фарах

Илл. 198
Левая передняя фара

Сначала прочтите и примите к сведению   и   на стр 183.

Соответствие ламп накаливания

» илл. 198

Ближний свет с галогенной лампой/ксеноновой газоразрядной лампой
Дальний свет



A
B
