Шкода Roomster (2015 год). Руководство по эксплуатации - часть 7

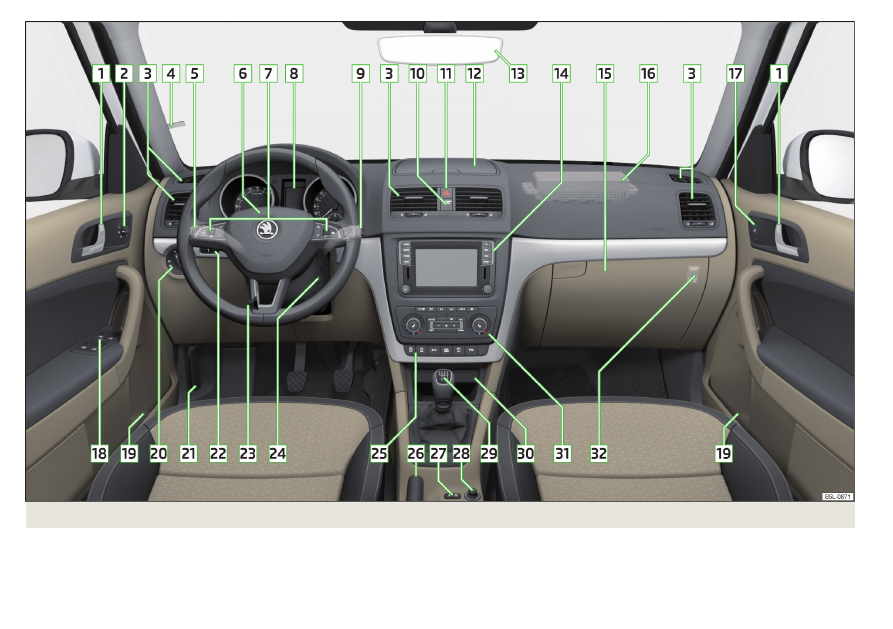

Илл. 17 Пример вида места водителя на автомобиле c левосторонним расположением рулевого управления

Управление

Управление

Место водителя

Обзор

Внутренняя ручка двери

Переключатель регулировки положения наружных зеркал

Дефлекторы

103

Зажим для парковочного талона

Подрулевой переключатель (в зависимости от комплектации):

▶

указатель поворота и дальний свет

▶

круиз-контроль

129

Рулевое колесо со звуковым сигналом/с фронтальной по-
душкой безопасности водителя

Клавиши управления информационной системы

Комбинация приборов

Подрулевой переключатель:

▶

стеклоочиститель и стеклоомыватель

▶

информационная система

Контрольная лампа фронтальной подушки безопасности пе-
реднего пассажира

Клавиша аварийной световой сигнализации

Вещевое отделение

внутреннее зеркало заднего вида

В зависимости от комплектации:

▶

головное устройство

▶

Infotainment

Вещевой ящик со стороны переднего пассажира

Фронтальная подушка безопасности переднего пассажира

Электрический стеклоподъёмник в двери переднего пассажи-
ра

Электрические стеклоподъёмники

Вещевое отделение

Переключатель освещения

Рычаг отпирания капота

154

Регулятор яркости подсветки выключателей и комбинации
приборов и регулятор корректора фар

31, 63

2
3
4
5

8
9

12
13
14

15
16
17

18
19

Рычаг блокировки положения рулевой колонки

В зависимости от комплектации:

▶

замок зажигания

108

▶

кнопка пуска двигателя

108

Панель с клавишами (в зависимости от комплектации):

▶



система СТАРТ-СТОП

109

▶



антипробуксовочная система (ASR)

119

▶



система поддержания курсовой устойчивости (ESC)

118

▶



парковочный ассистент

122

▶



режим OFF ROAD

120

▶



индикатор контроля шин

131

▶



парковочный автопилот

126

Рычаг стояночного тормоза

112

Клавиша центрального замка

В зависимости от комплектации:

▶

розетка 12 В

▶

прикуриватель

В зависимости от комплектации:

▶

рычаг переключения передач (механическая КП)

113

▶

селектор (автоматическая КП)

114

Вещевое отделение

Управление отопителем/климатической установкой

100

Выключатель с замком подушки безопасности переднего
пассажира (в вещевом ящике)

Примечание

В автомобилях с правосторонним расположением рулевого управления
положение органов управления несколько отличается от приведённого на

» илл. 17

23
24

26
27
28

Место водителя

Приборы и контрольные лампы

Комбинация приборов



Введение

Илл. 18 Комбинация приборов

В этой главе вы найдёте сведения по следующим темам:
Тахометр

Указатель температуры охлаждающей жидкости

Указатель уровня топлива

Подсветка комбинации приборов

Самодиагностика

Тахометр

» стр. 30

▶

с контрольными лампами

» стр. 33

Спидометр

▶

с контрольными лампами

» стр. 33

Клавиша для:

▶

настройка времени

» стр. 41

▶

включение/выключение индикации второго спидометра

» стр. 41

▶

индикации пробега и времени, оставшегося до очередного ТО

» стр. 47

▶

индикация запаса хода по AdBlue

» стр. 42

Указатель температуры ОЖ

» стр. 31

Дисплей

» стр. 40

Указатель уровня топлива

» стр. 31

Клавиша для:

▶

сброса счётчика суточного пробега (trip)

» стр. 40

▶

настройка времени

▶

активация/отключение режима, выбранного с помощью клавиши

Тахометр

Тахометр

» илл. 18

на стр. 30 показывает текущее число оборотов дви-

гателя, в оборотах в минуту.
Начало красной зоны на шкале тахометра соответствует максимально до-
пустимому числу оборотов для прошедшего обкатку и прогретого двигате-
ля.
Переключайтесь на более высокую передачу или переводите селектор ав-
томатической коробки передач в положение D/S раньше, чем стрелка та-
хометра достигнет красной зоны.
Для поддержания оптимальной частоты вращения двигателя следуйте ре-
комендациям по выбору передачи

» стр. 42

ОСТОРОЖНО

Стрелку тахометра можно доводить до красной зоны только на очень ко-
роткое время — опасность повреждения двигателя!

4
5
6

Для автомобилей с сегментным дисплеем.

Управление

Указатель температуры охлаждающей жидкости

Илл. 19
Указатель температуры охла-
ждающей жидкости

Указатель

» илл. 19

работает только при включённом зажигании.

Холодный двигатель — когда стрелка находится в секторе

, двигатель

ещё не прогрелся до своей рабочей температуры. Избегайте работы дви-
гателя на высоких оборотах и чрезмерной нагрузки на двигатель.
Рабочая температура — стрелка находится в секторе

Высокая температура — когда стрелка находится в секторе

, температу-

ра охлаждающей жидкости слишком высокая, в комбинации приборов за-
горается контрольная лампа



» стр. 34

Указатель уровня топлива

Илл. 20
Указатель уровня топлива

Указатель

» илл. 20

работает только при включённом зажигании.

Ёмкость бака составляет примерно 55 или 60 л для Yeti 4 × 4.
Когда количество топлива в топливном баке уменьшается до резервного
запаса

» илл. 20

, в комбинации приборов загорается контрольная лампа



» стр. 38

ВНИМАНИЕ

Для исправной работы систем автомобиля, а значит, и безопасной езды
в топливном баке должно быть достаточно топлива. Никогда не ездите
до полной выработки топлива из бака — опасность аварии!

ОСТОРОЖНО

Никогда не ездите до полной выработки топлива из бака! Из-за перебоев в
подаче топлива возможны пропуски воспламенения, что, в свою очередь,
может привести к серьёзным повреждениям двигателя и системы выпуска
отработавших газов.

Примечание

После полной заправки топливного бака, при динамичном движении (на-
пример, при частых поворотах, торможениях, спусках и подъёмах) указа-
тель уровня топлива может временно показывать уровень приблизитель-
но на одно деление меньше фактического.

Подсветка комбинации приборов

Илл. 21
Регулятор подсветки комбина-
ции приборов

Яркость подсветки комбинации приборов можно регулировать индивиду-
ально при включённом ближнем свете фар/габаритных огнях.

›

Для Регулировки яркости подсветки комбинации приборов вращайте ре-
гулятор 

» илл. 21

Примечание

В автомобилях с дисплеем MAXI DOT яркость подсветки регулируется авто-
матически. Поэтому ручная регулировка яркости возможна лишь в ограни-
ченном диапазоне.

Приборы и контрольные лампы
