Шкода Октавия FL 1.6 AT Style+. Руководство по эксплуатации - часть 7

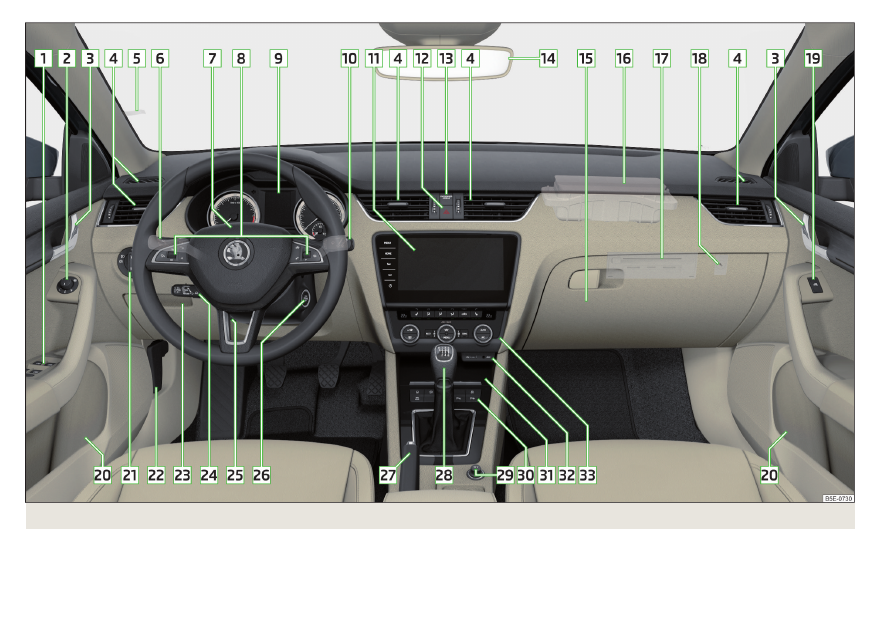

Илл. 17 Пример вида места водителя на автомобиле c левосторонним расположением рулевого управления

Управление

Управление

Место водителя

Обзор

Электрические стеклоподъёмники

Переключатель регулировки положения наружных зеркал

Внутренняя ручка двери

Дефлекторы

116

Зажим для парковочного талона

Подрулевой переключатель (в зависимости от комплекта-

ции):

▶

указатель поворота и дальний свет

▶

круиз-контроль

248

▶

Функция ограничения скорости

250

▶

Ассистент управления дальним светом

Рулевое колесо со звуковым сигналом/с фронтальной по-

душкой безопасности водителя

Клавиши управления информационной системы

Комбинация приборов

Подрулевой переключатель:

▶

стеклоочиститель и стеклоомыватель

▶

информационная система

Информационно-командная система Infotainment

125

Клавиша аварийной световой сигнализации

Контрольная лампа фронтальной подушки безопасности пе-

реднего пассажира

Внутреннее зеркало заднего вида

Вещевой ящик со стороны переднего пассажира

Фронтальная подушка безопасности переднего пассажира

Внешний модуль системы Infotainment (в вещевом ящике со

стороны переднего пассажира)

127

Выключатель с замком подушки безопасности переднего

пассажира (в вещевом ящике)

Электрический стеклоподъёмник в двери переднего пасса-

жира

2
3
4
5
6

8
9

12
13

14
15
16
17

Вещевое отделение

Переключатель освещения

Рычаг отпирания капота

297

Вещевое отделение

Подрулевой переключатель адаптивного круиз-контроля

255

Рычаг блокировки положения рулевой колонки

В зависимости от комплектации:

▶

Замок зажигания

215

▶

кнопка пуска двигателя

215

Рычаг стояночного тормоза

219

В зависимости от комплектации:

▶

рычаг переключения передач (механическая КП)

220

▶

селектор (автоматическая КП)

221

В зависимости от комплектации:

▶

Розетка 12 В

▶

прикуриватель

Панель с клавишами (в зависимости от комплектации):

▶



центральный замок

▶



система старт-стоп

216

▶



антипробуксовочная система (ASR)

228

▶



система поддержания курсовой устойчивости (ESC)

227

▶



/ выбор режима движения

261

▶



парковочный автопилот

242

▶



парковочный ассистент

231

▶



Контроль давления в шинах

270

Вещевой отсек/отсек для телефона (Phonebox)

89, 89

Входы USB и AUX

Управление отопителем/климатической установкой

113

Примечание

В автомобилях с правосторонним расположением рулевого управления,

расположение органов управления несколько отличается от приведённо-

го на

» илл. 17

22
23
24
25
26

27
28

32
33

Место водителя

Контрольные приборы и контрольные лампы

Комбинация приборов



Введение

Илл. 18 Комбинация приборов

Тахометр

» стр. 32

▶

с контрольными лампами

» стр. 34

Дисплей

» стр. 43

Спидометр:

▶

с контрольными лампами

» стр. 34

В зависимости от комплектации

▶

Указатель температуры ОЖ

» стр. 32

▶

Указатель запаса природного газа

Панель с контрольными лампами

» стр. 34

Клавиша для:

▶

настройки времени

» стр. 44

▶

сброса счётчика суточного пробега (trip)

» стр. 43

▶

индикации пробега и времени, оставшегося до очередного ТО

» стр. 51

Указатель уровня топлива (бензин или дизельное топливо)

» стр. 33

2
3

5
6

Яркость подсветки комбинации приборов автоматически регулируется в

зависимости от уровня внешней освещённости. Если в условиях недоста-

точной видимости не горит ближний свет, то яркость подсветки уменьша-

ется, чтобы обратить внимание водителя на необходимость включить свет.
Яркость подсветки комбинации приборов можно регулировать в меню си-

стемы Infotainment



/  →  → Освещение.

Тахометр

Тахометр

» илл. 18

на стр. 32 показывает текущую частоту вращения

двигателя в оборотах в минуту.
Начало красной зоны на шкале тахометра соответствует максимально до-

пустимому числу оборотов для прошедшего обкатку и прогретого двига-

теля.
Переключайтесь на более высокую передачу или переводите селектор

автоматической коробки передач в положение D/S раньше, чем стрелка

тахометра достигнет красной зоны.
Для поддержания оптимального числа оборотов двигателя следуйте ре-

комендациям по выбору передачи

» стр. 44

ОСТОРОЖНО

Стрелку тахометра можно доводить до красной зоны только на очень ко-

роткое время — опасность повреждения двигателя!

Указатель температуры охлаждающей жидкости

Илл. 19

Указатель температуры охла-

ждающей жидкости

Указатель

» илл. 19

работает только при включённом зажигании.



Относится к автомобилям G-TEC.

Управление

Холодный двигатель — когда стрелка находится в секторе

, двигатель

ещё не прогрелся до своей рабочей температуры. Избегайте работы дви-

гателя на высоких оборотах и чрезмерной нагрузки на двигатель.
Рабочая температура — стрелка находится в секторе

Высокая температура — когда стрелка находится в секторе

, темпера-

тура охлаждающей жидкости слишком высокая, в комбинации приборов

загорается контрольная лампа 

» стр. 40

Указатель запаса природного газа

Илл. 20

Указатель запаса природного

газа

Указатель

» илл. 20

работает только при включённом зажигании.

Вместимость баллона для природного газа составляет прибл. 15 кг.
Когда этот запас топлива достигает уровня резерва, на дисплее отобража-

ется символ , а также требование заправиться природным газом.

Примечание

Стрелка  рядом с символом  в указателе запаса природного газа указы-

вает место расположения заправочного штуцера — на правой стороне ав-

томобиля.

Указатель уровня бензина/дизельного топлива

Илл. 21

Указатель уровня топлива:

бензин/дизельное топливо

Указатель

» илл. 21

работает только при включённом зажигании.

Вместимость топливного бака для бензина/дизельного топлива составля-

ет в автомобилях с передним приводом 50 литров, в автомобилях с пол-

ным приводом — 55 литров.
Когда запас топлива в топливном баке уменьшается до резервного

» илл. 21

, в комбинации приборов загорается контрольная лампа



на

» стр. 38

ВНИМАНИЕ

Для исправной работы систем автомобиля, а значит, и безопасной езды

в топливном баке должно быть достаточно топлива. Никогда не ездите

до полной выработки топлива из бака — опасность аварии!

ОСТОРОЖНО

Никогда не ездите до полной выработки топлива из бака! Из-за перебоев в

подаче топлива возможны пропуски воспламенения, что, в свою очередь,

может привести к серьёзным повреждениям двигателя и системы выпуска

отработавших газов.

Примечание

Стрелка  рядом с символом  в указателе уровня топлива указывает на

место расположения заливной горловины топливного бака — на правой

стороне автомобиля.

Контрольные приборы и контрольные лампы
