Шкода Октавия (2018 год). Руководство по эксплуатации - часть 7

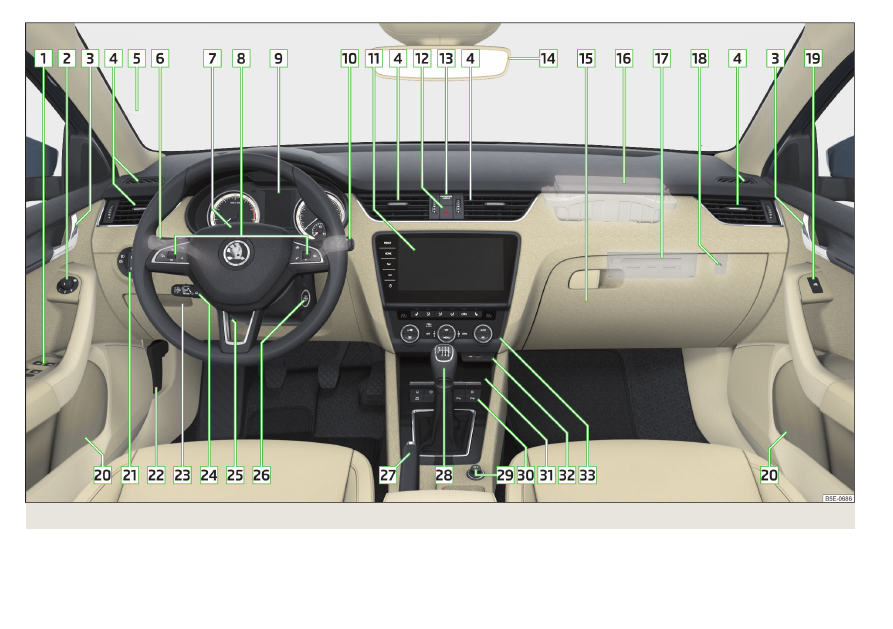

Илл. 19 Пример вида места водителя на автомобиле c левосторонним расположением рулевого управления

Управление

Управление

Место водителя

Общие сведения

Электрические стеклоподъёмники

Переключатель регулировки положения наружных зеркал

Внутренняя ручка двери

Дефлекторы

119

Зажим для записок

Подрулевой переключатель (в зависимости от комплекта-

ции):

▶

указатель поворота и дальний свет

▶

Круиз-контроль

237

▶

Функция ограничения скорости

239

▶

Ассистент управления дальним светом

Рулевое колесо со звуковым сигналом/с фронтальной по-

душкой безопасности водителя

Клавиши управления информационной системы

Комбинация приборов

Подрулевой переключатель:

▶

стеклоочиститель и стеклоомыватель

▶

информационная система

Информационно-командная система Infotainment

124

Клавиша аварийной световой сигнализации

Контрольная лампа фронтальной подушки безопасности пе-

реднего пассажира

внутреннее зеркало заднего вида

Вещевой ящик со стороны переднего пассажира

Фронтальная подушка безопасности переднего пассажира

Внешний модуль системы Infotainment (в вещевом ящике со

стороны переднего пассажира)

126

Выключатель с замком подушки безопасности переднего

пассажира (в вещевом ящике)

Электрический стеклоподъёмник в двери переднего пасса-

жира

2
3
4
5
6

8
9

12
13

14
15
16
17

Вещевое отделение

Переключатель освещения

Рычаг отпирания капота

283

Вещевое отделение

Подрулевой переключатель адаптивного круиз-контроля

244

Рычаг блокировки положения рулевой колонки

В зависимости от комплектации:

▶

Замок зажигания

204

▶

кнопка пуска двигателя

204

Рычаг стояночного тормоза

208

В зависимости от комплектации:

▶

рычаг переключения передач (механическая КП)

209

▶

селектор (автоматическая КП)

210

В зависимости от комплектации:

▶

Розетка 12 В

▶

прикуриватель

101

Панель с клавишами (в зависимости от комплектации):

▶



Центральный замок

▶



система старт-стоп

205

▶



антипробуксовочная система (ASR)

217

▶



система поддержания курсовой устойчивости (ESC)

216

▶



/ выбор режима движения

250

▶



парковочный автопилот

231

▶



Парковочный ассистент

220

▶



Контроль давления в шинах

258

Вещевое отделение/отсек для телефона (Phonebox)

92, 92

Вход USB

Управление отопителем/климатической установкой

116

Примечание

В автомобилях с правосторонним расположением рулевого управления,

расположение органов управления несколько отличается от приведённо-

го на

» илл. 19

22
23
24
25
26

27
28

32
33

Место водителя

Контрольные приборы и контрольные лампы

Комбинация приборов



Введение

Илл. 20 Комбинация приборов

Тахометр

» стр. 32

▶

с контрольными лампами

» стр. 35

дисплей

» стр. 46

Спидометр:

▶

с контрольными лампами

» стр. 35

В зависимости от комплектации

▶

Указатель температуры ОЖ

» стр. 32

▶

Указатель запаса природного газа (для к автомобилей G-TEC)

Панель с контрольными лампами

» стр. 35

Клавиша

▶

настройки времени

» стр. 47

▶

сброса счётчика суточного пробега (trip)

» стр. 46

▶

индикации пробега и времени, оставшегося до очередного ТО

» стр. 54

Указатель уровня топлива (бензин или дизельное топливо)

» стр. 33

2
3

5
6

Яркость подсветки приборов регулируется автоматически в зависимости

от условий освещённости. Если в условиях недостаточной видимости не

горит ближний свет, то яркость подсветки уменьшается, чтобы обратить

внимание водителя на необходимость включить свет.
Яркость подсветки комбинации приборов можно регулировать в меню

системы Infotainment



/  →  → Освещение.

Тахометр

Тахометр

» илл. 20

на стр. 32 показывает текущую частоту вращения

двигателя в оборотах в минуту.
Начало красной зоны на шкале тахометра соответствует максимально до-

пустимому числу оборотов для прошедшего обкатку и прогретого двига-

теля.
Переключайтесь на более высокую передачу или переводите селектор

автоматической коробки передач в положение D/S раньше, чем стрелка

тахометра достигнет красной зоны.
Для поддержания оптимального числа оборотов двигателя следуйте ре-

комендациям по выбору передачи

» стр. 47

ОСТОРОЖНО

Стрелку тахометра можно доводить до красной зоны только на очень ко-

роткое время — опасность повреждения двигателя!

Указатель температуры охлаждающей жидкости

Илл. 21 Указатель температуры охлаждающей жидкости: вари-

ант 1/вариант 2



Управление

Индикация работает только при включённом зажигании.

Область низкой температуры, двигатель ещё не прогрелся до рабо-

чей температуры. Избегайте работы двигателя на высоких оборотах и

чрезмерной нагрузки на двигатель.
Область рабочей температуры
Область высокой температуры, в комбинации приборов загорается

контрольная лампа 

» стр. 42

Указатель запаса природного газа

Илл. 22

Указатель запаса природного

газа

Индикация работает только при включённом зажигании.
Вместимость баллона для природного газа составляет прибл. 15 кг.
Когда этот запас топлива достигает уровня резерва, на дисплее отобража-

ется символ , а также требование заправиться природным газом.

Примечание

Стрелка  рядом с символом  в указателе запаса природного газа указы-

вает место расположения заправочного штуцера — на правой стороне ав-

томобиля.

B
C

Указатель уровня бензина/дизельного топлива

Илл. 23 Указатель уровня топлива: вариант 1/вариант 2

Индикация работает только при включённом зажигании.
Вместимость топливного бака для бензина/дизельного топлива составля-

ет в автомобилях с передним приводом 50 литров, в автомобилях с пол-

ным приводом — 55 литров.
Когда запас топлива в топливном баке уменьшается до резервного

» илл. 23

, в комбинации приборов загорается контрольная лампа



на

» стр. 41

ВНИМАНИЕ

Для исправной работы систем автомобиля, а значит, и безопасной езды

в топливном баке должно быть достаточно топлива. Никогда не ездите

до полной выработки топлива из бака — опасность аварии!

ОСТОРОЖНО

Никогда не ездите до полной выработки топлива из бака! Из-за перебоев в

подаче топлива возможны пропуски воспламенения, что, в свою очередь,

может привести к серьёзным повреждениям двигателя и системы выпуска

отработавших газов.

Примечание

Стрелка  рядом с символом  в указателе уровня топлива указывает на

место расположения заливной горловины топливного бака — на правой

стороне автомобиля.

Контрольные приборы и контрольные лампы
