Шкода Фабия. Снятие и установка возвратного и контактного колец в сборе

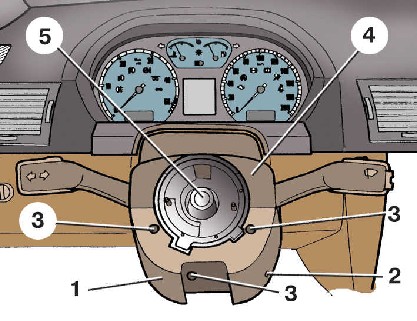

Крепление верхнего и нижнего кожухов рулевой колонки

1 – нижний кожух рулевой колонки;

2 – винты крепления верхнего кожуха;

3 – винты крепления нижнего кожуха;

4 – верхний кожух рулевой колонки;

5 – вал рулевой колонки

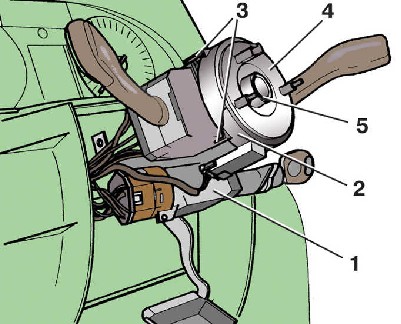

Снятие возвратного и контактного колец

1 – соединительная колодка;

2 – контактное кольцо;

3 – пластмассовая защелка;

4 – возвратное кольцо;

5 – вал рулевой колонки

Предупреждение

При установке возвратного и контактного колец они должны находиться в среднем положении. Не проворачивайте кольца относительно друг друга – при повороте рулевого колеса они могут сломаться.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рулевое колесо (см. подраздел 8.1), убедившись еще раз, что передние колеса находятся в положении движения по прямой.

2. Отверните два винта 2 (см. рис. Крепление верхнего и нижнего кожухов рулевой колонки) крепления и снимите верхний кожух 4 рулевой колонки.

3. Отверните три винта 3 крепления, опустите вниз ручку механизма фиксации рулевой колонки и снимите нижний кожух 1 рулевой колонки.

4. Отсоедините колодку 1 (см. рис. Снятие возвратного и контактного колец) с проводами от контактного кольца.

5. Если возвратное 4 и контактное 2 кольца снимаются не для замены, скрепите их между собой с помощью клейкой ленты.

6. Отстегните три пластмассовые защелки 3 и снимите кольца с рулевой колонки.

7. Установите кольца в обратном порядке. В запчасти поставляются кольца, скрепленные между собой транспортным зажимом. Снимайте этот зажим только перед самой установкой колец на рулевую колонку.
