Шкода Фабия. Снятие и установка вакуумного насоса дизельного двигателя

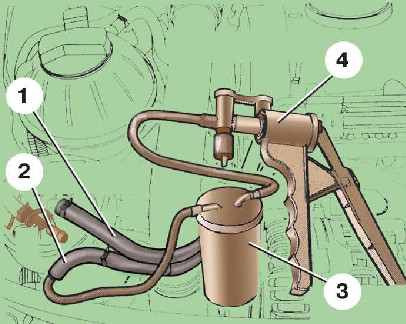

Откачивание топлива из вакуумного насоса

1 – шланг подачи топлива;

2 – шланг слива топлива;

3 – бачок;

4 – ручной вакуум-насос

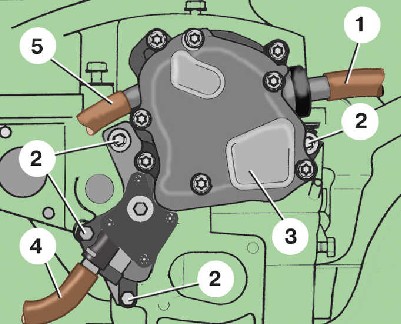

Вакуумный насос

1 – вакуумный шланг усилителя тормозов;

2 – болт крепления насоса;

3 – вакуумный насос;

4 – шланг слива топлива;

5 – шланг подачи топлива

Вакуумный насос на дизельном двигателе 1,9 л, 74 кВт является одновременно и топливоподкачивающим насосом.

Он установлен сверху, на заднем торце двигателя и приводится в действие распределительным валом. Прокладки насоса разовые, поэтому при каждом снятии насоса их нужно заменять.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от топливного фильтра 7 (см. рис. Топливный фильтр автомобиля с дизельным двигателем 1,9 л, 74 кВт) шланги слива 1 (синяя маркировка) и подачи 2 (белая маркировка) топлива.

2. Откачайте топливо из вакуумного насоса. Для этого подсоедините к насосу ручной вакуум-насос V.A.G 1390 с бачком V.A.G 1390/1. Откачивайте топливо до тех пор, пока оно не перестанет вытекать из шланга 2 (см. рис. Откачивание топлива из вакуумного насоса). При этом следите, чтобы топливо не попало в ручной вакуум-насос.

3. Отсоедините от насоса 3 (см. рис. Вакуумный насос) вакуумный шланг 1 усилителя тормозов.

4. Отсоедините шланг 5 подачи топлива от насоса 3.

5. Отверните болты 2 крепления насоса.

6. Снимите вакуумный насос 3 с головки блока и, приподняв его вверх, отсоедините от него шланг 4 слива топлива.

7. Подсоедините к насосу шланг 4 слива топлива (синяя маркировка) и установите насос 3 на головку блока.

8. Вверните болты 2 крепления насоса и затяните два верхних болта моментом 20 Н·м, два нижних – 10 Н·м.

9. Подсоедините к насосу шланг 5 подачи топлива (белая маркировка) и вакуумный шланг 1.

10. Подсоедините шланг 1 (см. рис. Откачивание топлива из вакуумного насоса) подачи топлива (белая маркировка) к топливному фильтру.

11. Прокачайте вакуумный насос. Для этого ручной вакуум-насос с бачком подсоедините к шлангу 2 слива топлива (синяя маркировка). Прокачивайте вакуумный насос до тех пор, пока из шланга 2 не начнет вытекать топливо, что свидетельствует о заполнении топливом вакуумного насоса.

12. Подсоедините шланг 2 слива топлива к топливному фильтру.

Моменты затяжки, Н·м

Верхние болты крепления вакуумного насоса	20
Нижние болты крепления вакуумного насоса	10
