Renault Alaskan (2017 year). Manual - part 7





3

Pre-driving checks and adjustments

Pre-driving checks and adjustments

Keys ........................................................................ 3-2

Key (where fitted) ............................................... 3-2

Anti-Theft System (ATS*) key (where fitted) ........ 3-2

Remote Control Key (where fitted)...................... 3-2

Doors ...................................................................... 3-4

Locking with key................................................. 3-4

Opening with inside door handle......................... 3-4

Locking with power door lock switch .................. 3-4

Rear access doors (King Cab models)................ 3-5

Child safety rear door locks (Double Cab

models) .............................................................. 3-5

Remote keyless entry system (where fitted).............. 3-6

Using remote keyless entry system ..................... 3-6

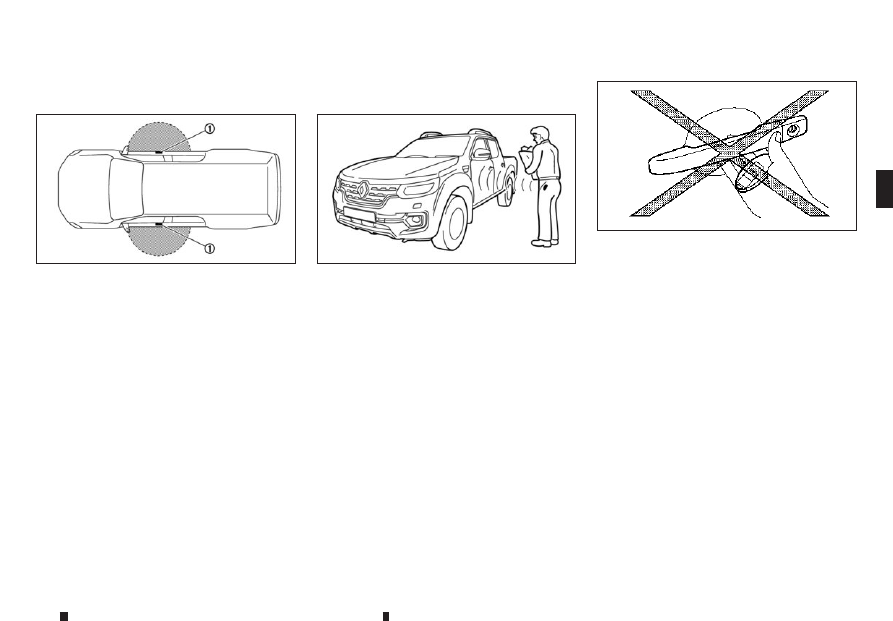

Remote Control Key system (where fitted) ............... 3-7

Remote Control Key operating range .................. 3-9

Using Remote Control Key system...................... 3-9

Battery saver system........................................... 3-10

Warning and audible reminders .......................... 3-11

Troubleshooting guide ........................................ 3-12

Using remote keyless entry system ..................... 3-14

Hazard indicator and horn operation.................... 3-15

Security system (where fitted).................................. 3-15

Theft warning system (where fitted)..................... 3-15

Anti-Theft System (ATS) ..................................... 3-16

Bonnet..................................................................... 3-17

Opening bonnet.................................................. 3-17

Closing bonnet ................................................... 3-17

Fuel filler lid and cap................................................ 3-18

Opening fuel filler lid........................................... 3-18

Fuel filler cap...................................................... 3-18

AdBlue® filler lid and cap ........................................ 3-19

Opening AdBlue® filler lid .................................. 3-20

Locking AdBlue® filler lid ................................... 3-20

AdBlue® filler cap .............................................. 3-20

Cargo bed (where fitted).......................................... 3-20

Tailgate .............................................................. 3-20

Tie down hooks (where fitted)............................. 3-21

C-Channel system (where fitted)......................... 3-21

Steering wheel......................................................... 3-23

Steering wheel adjustment.................................. 3-23

Mirrors..................................................................... 3-23

Inside rearview mirror ......................................... 3-23

Outside rearview mirrors..................................... 3-25

Vanity mirror (where fitted).................................. 3-26

Parking brake .......................................................... 3-26

A key number plate is supplied with your key. Record

the key number on the key number plate/metal tag

and keep it in a safe place (such as your wallet),

NOT IN THE VEHICLE. RENAULT does not record

key numbers so it is very important to keep track of

your key number plate.
A key number is only necessary when you have lost

all keys and do not have one to duplicate from. If you

still have a key, this key can be duplicated by an

approved dealer or qualified workshop.

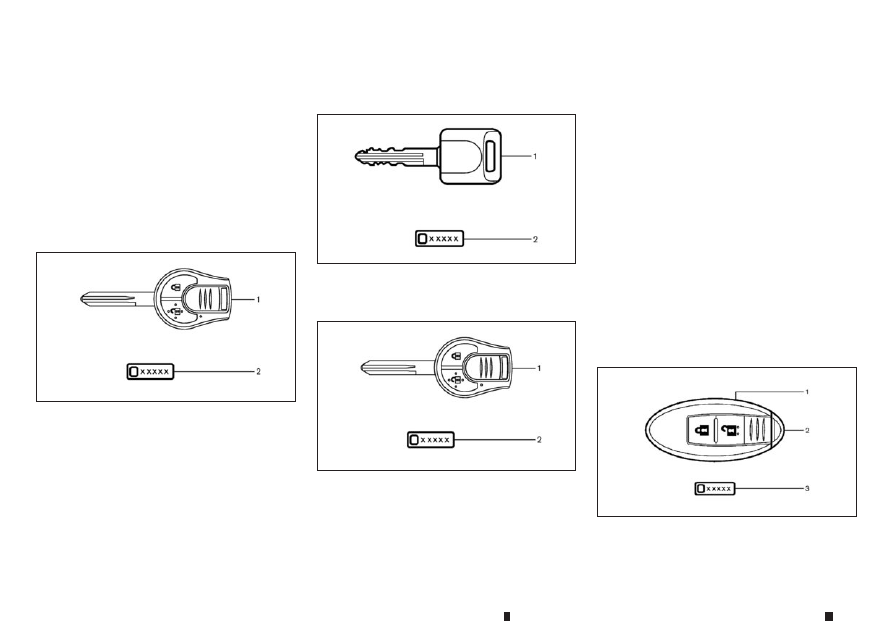

KEY (where fitted)

1. Master key (with integrated key fob) (2)
2. Key number plate (1)
As many as 5 master keys with integrated key fob

can be registered and used with one vehicle.

ANTI-THEFT SYSTEM (ATS*) KEY

(where fitted)

1. ATS key (molded) (2)
2. Key number plate (1)

1. ATS key (with integrated key fob) (2)
2. Key number plate (1)

Your vehicle can only be driven with the ATS keys,

which are registered to your vehicle’s ATS compo-

nents. As many as 5 ATS keys can be registered

and used with one vehicle. The new keys must be

registered by an approved dealer or qualified work-

shop prior to use with the ATS of your vehicle. Since

the registration process requires erasing all memory

in the ATS components when registering new keys,

be sure to take all ATS keys that you have to the

approved dealer or qualified workshop.
CAUTION
Do not allow the ATS key, which contains an elec-

trical transponder, to come into contact with wa-

ter or salt water. This could affect the system

function.
*: Immobilizer

REMOTE CONTROL KEY

(where fitted)

1. Remote Control Key (2)

JVP0324XZ

JVP0085XZ

JVP0324XZ

SPA2502Z

KEYS

3-2

Pre-driving checks and adjustments

2. Mechanical key (inside Remote Control Key)

(2)

3. Key number plate (1)

WARNING

The Remote Control Key transmits radio

waves that can adversely affect medical elec-

tric equipment.

If you have a pacemaker, you should contact

the medical equipment manufacturer to ask if

it will be affected by the Remote Control Key

signal.

Your vehicle can only be driven with the Remote

Control Keys which are registered to your vehicle’s

Remote Control Key system components and Anti-

Theft System (ATS*) components. As many as 4

Remote Control Keys can be registered and used

with one vehicle. The new keys must be registered

by an approved dealer or qualified workshop prior

to use with the Remote Control Key system and

ATS of your vehicle. Since the registration process

requires erasing all memory in the Remote Control

Key system components when registering new keys,

be sure to take all Remote Control Keys that you

have to an approved dealer or qualified workshop.
*: Immobilizer
CAUTION

Be sure to carry the Remote Control Key with

you. Do not leave the vehicle with the Remote

Control Key inside.

Be sure to carry the Remote Control Key with

you when driving. The Remote Control Key is

a precision device with a built-in transmitter.

To avoid damaging it, please note the follow-

ing.
– The Remote Control Key is water resistant;

however, wetting may damage the Remote

Control Key. If the Remote Control Key

gets wet, immediately wipe until it is com-

pletely dry.

– Do not bend, drop or strike it against an-

other object.

– If the outside temperature is below -10°C

(14°F), the battery of the Remote Control

Key may not function properly.

– Do not place the Remote Control Key for

an extended period in a place where tem-

peratures exceed 60°C (140°F).

– Do not change or modify the Remote Con-

trol Key.

– Do not use a magnet key holder.
– Do not place the Remote Control Key near

equipment that produces a magnetic field

such as a TV, audio equipment and per-

sonal computers.

– Do not allow the Remote Control Key to

come into contact with water or salt water,

and do not wash it in a washing machine.

This could affect the system function.

If a Remote Control Key is lost or stolen,

RENAULT recommends erasing the ID code

of that Remote Control Key. This will prevent

the Remote Control Key from unauthorised

use to unlock the vehicle. For information re-

garding the erasing procedure, please con-

tact an approved dealer or qualified work-

shop.

Mechanical key

To remove the mechanical key, release the lock knob

on the back of the Remote Control Key.
To install the mechanical key, firmly insert it into the

Remote Control Key until the lock knob returns to

the lock position.
Use the mechanical key to lock or unlock the doors

and tailgate (where fitted). (See “Doors” later in this

section and “Tailgate” later in this section.)

SPA2033Z

Pre-driving checks and adjustments

3-3

WARNING

Always look before opening any doors, to

avoid an accident with oncoming traffic.

To help avoid risk of injury or death through

unintended operation of the vehicle and/or its

systems, do not leave children, people who

require the assistance of others, or pets unat-

tended in your vehicle. Additionally, the tem-

perature inside a closed vehicle on a warm

day can quickly become high enough to cause

a significant risk of injury or death to people

and pets.

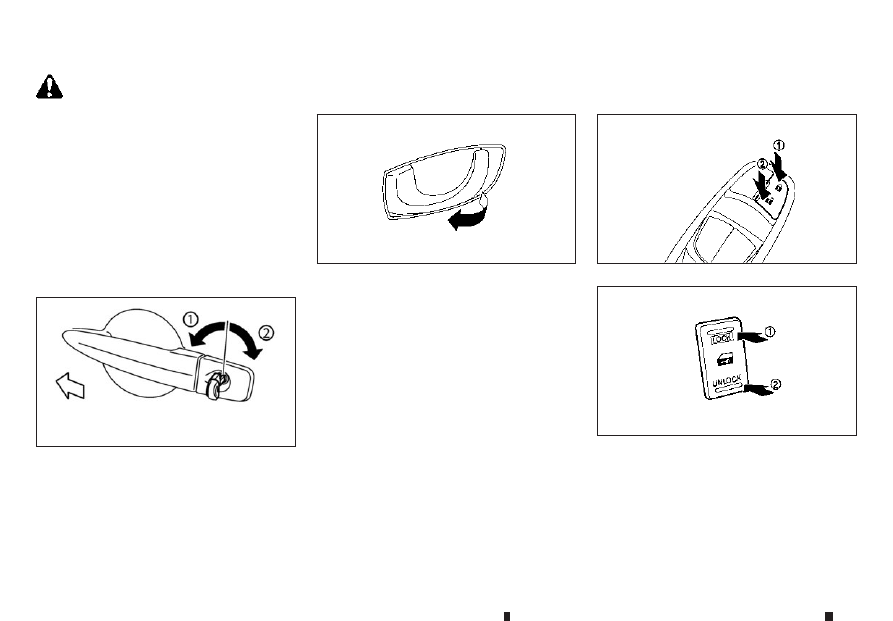

LOCKING WITH KEY

To lock the door, insert the mechanical key to the

door key cylinder and turn the key to the front side

of the vehicle

.

To unlock the door, turn the key to the rear of the

vehicle

.

OPENING WITH INSIDE DOOR

HANDLE

To unlock and open the door pull the inside door

handle as illustrated.
For models with Super Lock System:
The doors cannot be opened by using the inside

door handle when the Super Lock System is acti-

vated.

LOCKING WITH POWER DOOR

LOCK SWITCH

Operating the power door lock switch (located on

the driver’s door) will lock or unlock all the doors.
To lock the doors, push the power door lock switch

to the lock position

with the driver’s door open,

then close the door. All doors will lock.

SPA2588Z

SPA2791Z

SPA2803Z

SPA2390Z

DOORS

3-4

Pre-driving checks and adjustments

CAUTION

When locking the doors using the power door

lock switch, be sure not to leave the key in the

vehicle.

When the Remote Control Key (where fitted)

is left in the vehicle, and you try to lock the

door using the power door lock switch after

getting out of the vehicle, all the doors will

unlock automatically after the door is closed.

To unlock, push the power door lock switch to the

unlock position

.

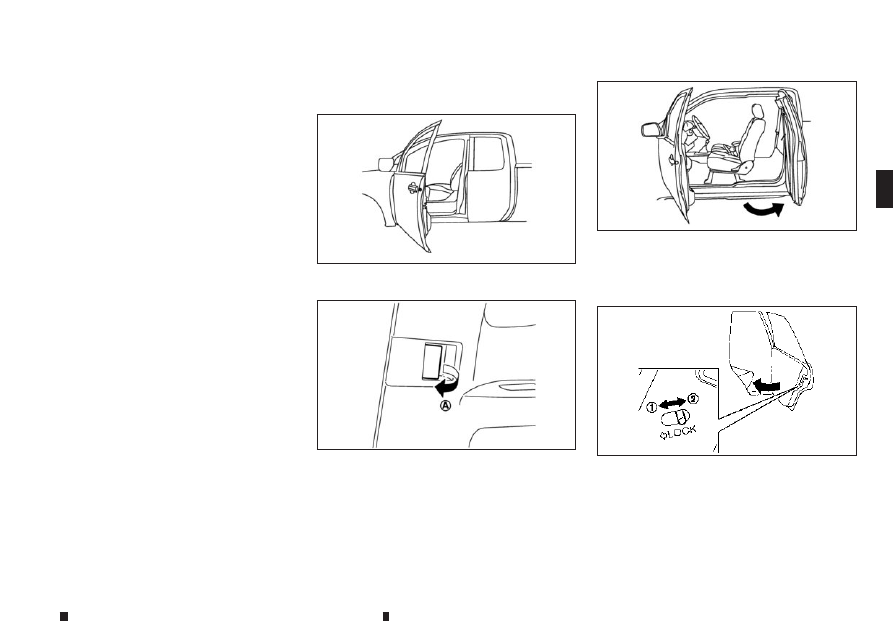

REAR ACCESS DOORS (King Cab

models)

1. Open the driver’s or passenger’s door.

2. From the inside, pull the door handle

j

A toward

the front of the vehicle.

3. Open the door to the desired position.

CHILD SAFETY REAR DOOR LOCKS

(Double Cab models)

The child safety rear door locks help prevent rear

doors from being opened accidentally, especially

when small children are in the vehicle.

JVP0322XZ

JVP0321XZ

JVP0323XZ

JVP0279XZ

Pre-driving checks and adjustments

3-5

When the levers are in the lock position

, the

child safety rear door locks engage and the rear

doors can only be opened by the outside door

handles.
To disengage, move the levers to the unlock posi-

tion

.

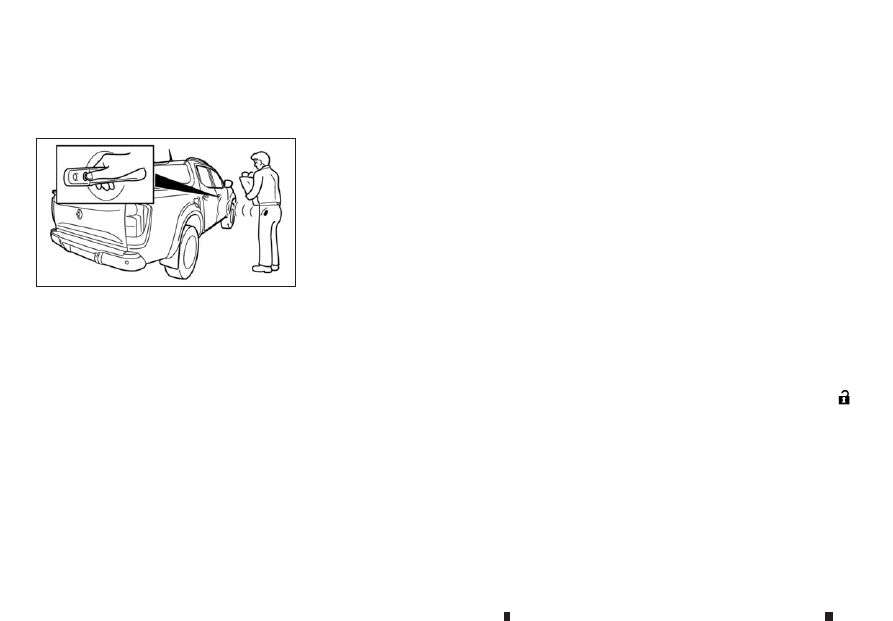

The remote keyless entry system can operate all

door locks using the integrated key fob. The inte-

grated key fob can operate at a distance of approxi-

mately 1 m (3.3 ft) away from the vehicle. The oper-

ating distance depends upon the conditions around

the vehicle.
As many as 5 integrated key fobs can be used with

one vehicle. For information about the purchase and

use of additional integrated key fobs, contact an

approved dealer or qualified workshop.
The integrated key fob will not function under the

following conditions:

When the distance between the integrated key

fob and vehicle is more than approximately 1 m

(3.3 ft).

When the integrated key fob battery is

discharged.

When the key is in the ignition switch.

CAUTION

When locking the doors using the integrated

key fob, be sure not to leave the key in the

vehicle.

Do not allow the integrated key fob, which

contains electrical components, to come into

contact with water or salt water. This could

affect the system function.

Do not drop the integrated key fob.

Do not strike the remote controller sharply

against another object.

Do not place the integrated key fob for an

extended period in an area where tempera-

tures exceed 60°C (140°F).

If a integrated key fob is lost or stolen, RENAULT

recommends erasing the ID code of that integrated

key fob from the vehicle. This may prevent the

unauthorised use of the integrated key fob to unlock

the vehicle. For information regarding the erasing

procedure, contact an approved dealer or qualified

workshop.
For information regarding the replacement of a bat-

tery, see “Remote controller battery replacement” in

the “8. Maintenance and do-it-yourself” section.

USING REMOTE KEYLESS ENTRY

SYSTEM

WARNING

For Super Lock System equipped models, failure

to follow the precautions below may lead to haz-

ardous situations. Make sure the Super Lock Sys-

tem activation is always safely conducted.

When the vehicle is occupied, never lock the

doors with the integrated key fob. Doing so

will trap the occupants, since the Super Lock

System prevents the doors from being opened

from the inside of the vehicle.

Only operate the integrated key fob lock but-

ton when there is a clear view of the vehicle.

This is to prevent anybody from being trapped

inside the vehicle through the Super Lock

System activation.

REMOTE KEYLESS ENTRY

SYSTEM (where fitted)

3-6

Pre-driving checks and adjustments

LOCK button

UNLOCK button

Battery indicator light

Locking doors

1. Remove the ignition key.
2. Close all doors.
3. Push the LOCK

button

on the inte-

grated key fob.

4. All doors and the AdBlue® filler lid will be locked.
5. Operate door handles to confirm that the doors

have been securely locked.

CAUTION
After locking the doors using the integrated key

fob, be sure that the doors have been securely

locked by operating the door handles.

Unlocking doors

1. Push the UNLOCK

button

on the inte-

grated key fob.

2. All doors and the AdBlue® filler lid will be un-

locked.

All doors will be locked automatically unless one of

the following operations is performed within 30 sec-

onds after pushing the UNLOCK

button

.

Opening any doors.

Inserting the key into the ignition switch.

Battery indicator light

The battery indicator light

illuminates when you

push any button. If the light does not illuminate, the

battery is weak or needs replacement. For informa-

tion regarding replacement of a battery, see “Re-

mote controller battery replacement” in the “8. Main-

tenance and do-it-yourself” section.

Hazard indicator operation

When you lock or unlock the doors, the hazard indi-

cator will flash as a confirmation.

LOCK: The hazard indicator flashes once.

UNLOCK: The hazard indicator flashes twice.

WARNING

Radio waves could adversely affect electric

medical equipment. Those who use a pace-

maker should contact the electric medical

equipment manufacturer for the possible in-

fluences before use.

The Remote Control Key transmits radio

waves when the buttons are pushed. The ra-

dio waves may affect aircraft navigation and

communication systems. Do not operate the

Remote Control Key while on an aeroplane.

Make sure the buttons are not operated unin-

tentionally when the unit is stored during a

flight.

The Remote Control Key system can operate all

doors using the integrated key fob function or push-

ing the request switch on the vehicle without taking

the key out from a pocket or purse. The operating

environment and/or conditions may affect the Re-

mote Control Key system operation.
Be sure to read the following before using the Re-

mote Control Key system.
CAUTION

Be sure to carry the Remote Control Key with

you when operating the vehicle.

Never leave the Remote Control Key in the

vehicle when you leave the vehicle.

JVP0222XZ

REMOTE CONTROL KEY SYSTEM

(where fitted)

Pre-driving checks and adjustments

3-7

The Remote Control Key is always communicating

with the vehicle as it receives radio waves. The Re-

mote Control Key system transmits weak radio

waves. Environmental conditions may interfere with

the operation of the Remote Control Key system

under the following operating conditions.

When operating near a location where strong

radio waves are transmitted, such as a TV tower,

power station and broadcasting station.

When in possession of wireless equipment, such

as a mobile telephone, transceiver, and CB ra-

dio.

When the Remote Control Key is in contact with

or covered by metallic materials.

When any type of radio wave remote control is

used nearby.

When the Remote Control Key is placed near an

electric appliance such as a personal computer.

In such cases, correct the operating conditions be-

fore using the Remote Control Key function or use

the mechanical key.
Although the life of the battery varies depending on

the operating conditions, the battery’s life is approxi-

mately 2 years. If the battery is discharged, replace

it with a new one.
For information regarding replacement of a battery,

see “Remote Control Key battery replacement” in

the “8. Maintenance and do-it-yourself” section.
Since the Remote Control Key is continuously re-

ceiving radio waves, if the key is left near equipment

which transmits strong radio waves, such as signals

from a TV and personal computer, the battery life

may become shorter.
Because the steering wheel is locked electrically,

unlocking the steering wheel with the ignition switch

in the LOCK position is impossible when the vehicle

battery is completely discharged. Pay special atten-

tion that the vehicle battery is not completely dis-

charged.
As many as 4 Remote Control Keys can be regis-

tered and used with one vehicle. For information

about the purchase and use of additional Remote

Control Keys, contact an approved dealer or quali-

fied workshop.
CAUTION

Do not allow the Remote Control Key, which

contains electrical components, to come into

contact with water or salt water. This could

affect the system function.

Do not drop the Remote Control Key.

Do not strike the Remote Control Key sharply

against another object.

Do not change or modify the Remote Control

Key.

Wetting may damage the Remote Control Key.

If the Remote Control Key gets wet, immedi-

ately wipe until it is completely dry.

If the outside temperature is below −10°C

(14°F), the battery of the Remote Control Key

may not function properly.

Do not place the Remote Control Key for an

extended period in an area where tempera-

tures exceed 60°C (140°F).

Do not attach the Remote Control Key to a

key holder that contains a magnet.

Do not place the Remote Control Key near

equipment that produces a magnetic field,

such as a TV, audio equipment and personal

computers.

If an Remote Control Key is lost or stolen, RENAULT

recommends erasing the ID code of that Remote

Control Key from the vehicle. This may prevent the

unauthorised use of the Remote Control Key to op-

erate the vehicle. For information regarding the eras-

ing procedure, contact an approved dealer or quali-

fied workshop.
The Remote Control Key function can be disabled.

For information about disabling the Remote Control

Key function, contact an approved dealer or quali-

fied workshop.

3-8

Pre-driving checks and adjustments

REMOTE CONTROL KEY

OPERATING RANGE

The Remote Control Key functions can only be used

when the Remote Control Key is within the speci-

fied operating range from the request switch

.

When the Remote Control Key battery is discharged

or strong radio waves are present near the operat-

ing location, the Remote Control Key system’s op-

erating range becomes narrower, and the Remote

Control Key may not function properly.
The operating range is within 80 cm (31.50 in) from

each request switch

.

If the Remote Control Key is too close to the door

glass or door handle, the request switches may not

function.
When the Remote Control Key is within the operat-

ing range, it is possible for anyone, even someone

who does not carry the Remote Control Key, to

push the request switch to lock/unlock the doors.

USING REMOTE CONTROL KEY

SYSTEM

The request switch will not function under the fol-

lowing conditions:

When another Remote Control Key is left inside

the vehicle

When the Remote Control Key is not within the

operational range

When any door is open or not closed securely

When the Remote Control Key battery is dis-

charged

When the ignition switch is in the ACC or ON

position

The Remote Control Key system (opening/closing

doors with the door handle request switch) can be

set to remain inactive. (See “[Vehicle Settings]” in

the “2. Instruments and controls” section.)

Do not push the door handle request switch with

the Remote Control Key held in your hand as

illustrated. The close distance to the door handle

will cause the Remote Control Key system to

have difficulty recognising that the Remote Con-

trol Key is outside the vehicle.

After locking the doors using the door handle

request switch, make sure that the doors have

been securely locked by operating the door

handles.

When locking the doors using the door handle

request switch, make sure to have the Remote

Control Key in your possession before operating

the door handle request switch to prevent the

Remote Control Key from being left in the ve-

hicle.

The door handle request switch is operational

only when the Remote Control Key has been

detected by the Remote Control Key system.

JVP0312XZ

NIC3086

SPA2407Z

Pre-driving checks and adjustments

3-9

Do not pull the door handle before pushing the

door handle request switch. The door will be

unlocked but will not open. Release the door

handle once and pull it again to open the door.

When you carry the Remote Control Key with you,

you can lock or unlock all doors by pushing the door

handle request switch

(driver’s or front passen-

ger’s door) within the range of operation.
When you lock or unlock the doors, the hazard indi-

cator will flash as a confirmation.

Locking doors

1. Push the ignition switch to the OFF position.
2. Carry the Remote Control Key with you.
3. Close all doors.
4. Push the door handle request switch

(driv-

er’s or front passenger’s door).

5. All doors and the AdBlue® filler lid will be locked.

6. Operate door handles to confirm that the doors

have been securely locked.

Lockout protection:
To prevent the Remote Control Key from being acci-

dentally locked in the vehicle, lockout protection is

equipped with the Remote Control Key system.

When the Remote Control Key is left in the ve-

hicle and you try to lock the door using the power

door lock switch after getting out of the vehicle,

all the doors will unlock automatically and a chime

will sound after the door is closed.

CAUTION
The lockout protection may not function under

the following conditions:

When the Remote Control Key is placed on

top of the instrument panel.

When the Remote Control Key is placed in-

side of the glove box.

When the Remote Control Key is placed in-

side of the door pockets.

When the Remote Control Key is placed in-

side or near metallic materials.

The lockout protection may function when the

Remote Control Key is outside the vehicle but is

too close to the vehicle.

Unlocking doors

1. Carry the Remote Control Key with you.
2. Push the door handle request switch

.

3. All doors and the AdBlue® filler lid will be un-

locked.

If a door handle is pulled while unlocking the doors,

that door may not be unlocked. Returning the door

handle to its original position will unlock the door. If

the door does not unlock, after returning the door

handle, push the door handle request switch to un-

lock the door.
Automatic relock:
All doors will be locked automatically unless one of

the following operations is performed within 30 sec-

onds after pushing the request switch while the

doors are locked.

Opening any doors.

Pushing the ignition switch.

If during the preset time period the UNLOCK

button on the Remote Control Key is pushed, all

doors will be locked automatically after the next pre-

set time.

BATTERY SAVER SYSTEM

When all the following conditions are met for a pe-

riod of time, the battery saver system will cut off the

power supply to prevent battery discharge.

The ignition switch is in the ACC position, and

All doors are closed, and

NIC3087

3-10

Pre-driving checks and adjustments

The shift lever is in the P (Park) position (auto-

matic transmission model).

WARNING AND AUDIBLE

REMINDERS

The Remote Control Key system is equipped with a

function that is designed to minimise improper op-

erations of the Remote Control Key and to help pre-

vent the vehicle from being stolen. A chime or beep

sounds inside and outside the vehicle and a warning

message appears in the vehicle information display.
See the troubleshooting guide on the next page and

“Vehicle information display” in the “2. Instruments

and controls” section.
CAUTION
When the chime or beep sounds or the warning

message appears, be sure to check both the ve-

hicle and the Remote Control Key.

Pre-driving checks and adjustments

3-11

TROUBLESHOOTING GUIDE

Symptom

Possible cause

Action to take

When pushing the ignition switch to

stop the engine

The Shift to Park warning appears in

the vehicle information display and the

inside warning chime sounds continu-

ously or for a few seconds.

(Automatic Transmission models)

The shift lever is not in the P (Park)

position.

Shift the shift lever to the P (Park)

position.

When shifting the shift lever to the P

(Park) position

The inside warning chime sounds

continuously. (Automatic Transmis-

sion models)

The ignition switch is in the ACC or

ON position.

Push the ignition switch to the OFF

position.

When opening the driver’s door to get

out of the vehicle

The inside warning chime sounds

continuously.

The ignition switch is in the ACC posi-

tion.

Push the ignition switch to the OFF

position.

When closing the door after getting

out of the vehicle

The No Key Detected warning

appears on the display, the outside

chime sounds 3 times and the inside

warning chime sounds for a few

seconds.

The ignition switch is in the ACC or

ON position.

Push the ignition switch to the OFF

position.

The Shift to Park warning appears in

the vehicle information display and the

outside chime sounds continuously.

(Automatic Transmission models)

The ignition switch is in the ACC or

OFF position and the shift lever is not

in the P (Park) position.

Move the shift lever to the P (Park)

position and push the ignition switch

to the OFF position.

When pushing the request switch or

the LOCK

m

button on the

Remote Control Key to lock the door

The outside chime sounds for a few

seconds and all the doors unlock.

The Remote Control Key is inside the

vehicle.

Carry the Remote Control Key with

you.

When closing the door with the inside

lock knob turned to LOCK

The outside chime sounds for a few

seconds and all the doors unlock.

The Remote Control Key is inside the

vehicle.

Carry the Remote Control Key with

you.

3-12

Pre-driving checks and adjustments

Symptom

Possible cause

Action to take

When pushing the door handle

request switch to lock the door

The outside chime sounds for a few

seconds.

The Remote Control Key is inside the

vehicle.

Carry the Remote Control Key with

you.

A door is not closed securely.

Close the door securely.

The door handle request switch is

pushed before the door is closed.

Push the door handle request switch

after the door is closed.

When pushing the ignition switch to

start the engine

The Key Battery low warning appears

in the vehicle information display.

The battery charge is low.

Replace the battery with a new one.

(See “Remote Control Key battery

replacement” in the “8. Maintenance

and do-it-yourself” section.)

The No Key Detected warning

appears in the display and the inside

warning chime sounds for a few

seconds.

The Remote Control Key is not in the

vehicle.

Carry the Remote Control Key with

you.

When pushing the ignition switch

The Key System Error warning

appears in the vehicle information

display.

It warns of a malfunction with the

electrical steering lock system (where

fitted) or the Remote Control Key

system.

Contact an approved dealer or quali-

fied workshop.

Pre-driving checks and adjustments

3-13

USING REMOTE KEYLESS ENTRY

SYSTEM

j

A LOCK button

j

B UNLOCK button

Operating range

The remote keyless entry system allows you to lock/

unlock all doors. The operating distance depends

upon the conditions around the vehicle. To securely

operate the lock and unlock buttons, approach the

vehicle to about 1 m (3.3 ft) from the door.
The remote keyless entry system will not function

under the following conditions:

When the Remote Control Key is not within the

operational range.

When the Remote Control Key battery is dis-

charged.

For information regarding the replacement of a bat-

tery, see “Remote Control Key battery replacement”

in the “8. Maintenance and do-it-yourself” section.

Locking doors

1. Place the ignition switch to the OFF position.
2. Carry the Remote Control Key with you.
3. Close all doors.
4. Push the LOCK

button

j

A on the Remote

Control Key.

5. All doors will be locked.
6. Operate the door handles to confirm that the

doors have been securely locked.

CAUTION

After locking the doors using the Remote Con-

trol Key, be sure that the doors have been

securely locked by operating the door

handles.

When locking the doors using the Remote

Control Key, be sure not to leave the key in

the vehicle.

Unlocking doors

1. Push the UNLOCK

button

j

B on the Re-

mote Control Key.

2. All doors will be unlocked.

Automatic relock:
All doors will be locked automatically unless one of

the following operations is performed within 30 sec-

onds after pushing the UNLOCK

j

B button on

the Remote Control Key while the doors are locked.

Opening any doors.

Pushing the ignition switch.

If during the preset time period the UNLOCK

j

B button on the Remote Control Key is pushed, all

doors will be locked automatically after the next pre-

set time.

SPA2349Z

3-14

Pre-driving checks and adjustments

HAZARD INDICATOR AND HORN OPERATION

When you lock or unlock the doors, the hazard indicator will flash and the horn (or the outside chime)

will sound as a confirmation.
The following descriptions show how the hazard indicator and horn/chime will activate when locking or

unlocking the doors.

Your vehicle has either or both of the following se-

curity systems:

Theft warning system

Anti-Theft System (ATS*)

*: Immobilizer
The security condition will be shown by the security

indicator light.

THEFT WARNING SYSTEM

(where fitted)

The theft warning system provides visual and audio

alarm signals if parts of the vehicle are disturbed.

Security indicator light

The security indicator light, located on the meter

panel, operates whenever the ignition switch is in

the LOCK, OFF or ACC position. This is normal.

Operation

DOOR LOCK

DOOR UNLOCK

Remote Control Key system

(using request switch)

HAZARD - once

OUTSIDE CHIME - once

HAZARD - twice

OUTSIDE CHIME - twice

Remote keyless entry system

(using

m

or

m

button)

HAZARD - once

HORN - once

HAZARD - twice

HORN - twice

SIC2045Z

SECURITY SYSTEM (where fitted)

Pre-driving checks and adjustments

3-15

How to activate system (where fitted)

1. Close all windows.

The system can be armed even if the windows

are open.

2. Place the ignition switch in the OFF position.
3. Carry the integrated key fob or the Remote Con-

trol Key with you and get out of the vehicle.

4. Close and lock all doors. The doors can be

locked with the integrated key fob, the Remote

Control Key, door handle request switch (where

fitted), power door lock switch or mechanical

key.

5. Confirm that the security indicator light comes

on. The security indicator light glows for about

30 seconds and then blinks. The system is now

activated. If, during this 30 second time period,

the door is unlocked or the ignition switch is

placed in the ACC or ON position, the system

will not activate.

Even when the driver and/or passengers are in

the vehicle, the system will activate with all doors

locked with the ignition switch in the LOCK posi-

tion. When pushing the ignition switch to the ACC

or ON position, the system will be released.

Theft warning system operation

The vehicle security system will give the following

alarm:

The hazard indicator blinks and the horn sounds

intermittently.

The alarm automatically turns off after approxi-

mately 30 seconds. However, the alarm reacti-

vates if the vehicle is tampered with again.

The alarm is activated by:

Unlocking the door without using the integrated

key fob, the Remote Control Key, the door handle

request switch (where fitted) or the mechanical

key. (Even if the door is opened by releasing the

door inside lock knob, the alarm will activate.)

How to stop alarm

The alarm will stop only by unlocking a door by

pushing the UNLOCK button on the Remote

Control Key.

The alarm will not stop if the ignition switch is

placed in the ACC or ON position.

ANTI-THEFT SYSTEM (ATS)

The Anti-Theft System (ATS) will not allow the en-

gine to start without the use of the registered ATS

key.
If the engine does not start using the registered ATS

key, it may be due to interference caused by:

Another ATS key.

Automated toll road device.

Automated payment device.

Other devices that transmit similar signals.

Start the engine using the following procedure:
1. Remove any items that may be causing the inter-

ference away from the ATS key.

2. Leave the ignition switch in the ON position for

approximately 5 seconds.

3. Place the ignition switch in the OFF or LOCK

position, and wait approximately 10 seconds.

4. Repeat steps 2 and 3 again.
5. Start the engine.
6. Repeat the steps above until all possible interfer-

ences are eliminated.

If this procedure allows the engine to start,

RENAULT recommends placing the registered ATS

key separate from other devices to avoid interfer-

ence.
If ATS is malfunctioning, this light will remain on

while the ignition switch is in the ON position.
If the light remains on and/or the engine does

not start, contact an approved dealer or qualified

workshop for ATS service as soon as possible.

Be sure to bring all Remote Control Keys that you

have when visiting an approved dealer for ser-

vice.

3-16

Pre-driving checks and adjustments















Content   ..  5  6  7  8   ..
