Renault Alaskan (2017 year). Manual - part 1

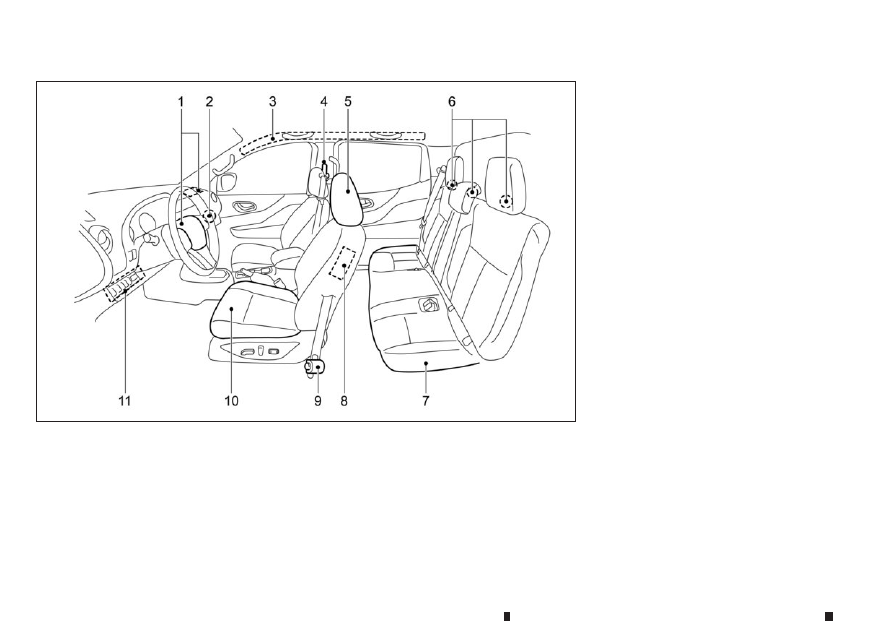

1. Supplemental front-impact air bags* (P. 1-29)
2. Front passenger air bag switch* (P. 1-38)
3. Supplemental curtain side-impact air bags*

(P. 1-30)

4. Seat belts (P. 1-9)
5. Head restraints (P. 1-6)

6. Child restraint anchor point* (for top tether

strap child restraint) (P. 1-21)

7. Rear seats* (P. 1-5) or Jump seat* (P. 1-6)
8. Supplemental side-impact air bags* (P. 1-30)
9. Pre-tensioner seat belt system* (P. 1-34)
10. Front seats (P. 1-2)

11. Supplemental driver’s knee air bag* (P. 1-29)
*: where fitted

NIC2797

SEATS, SEAT BELTS AND SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

0-2

Illustrated table of contents

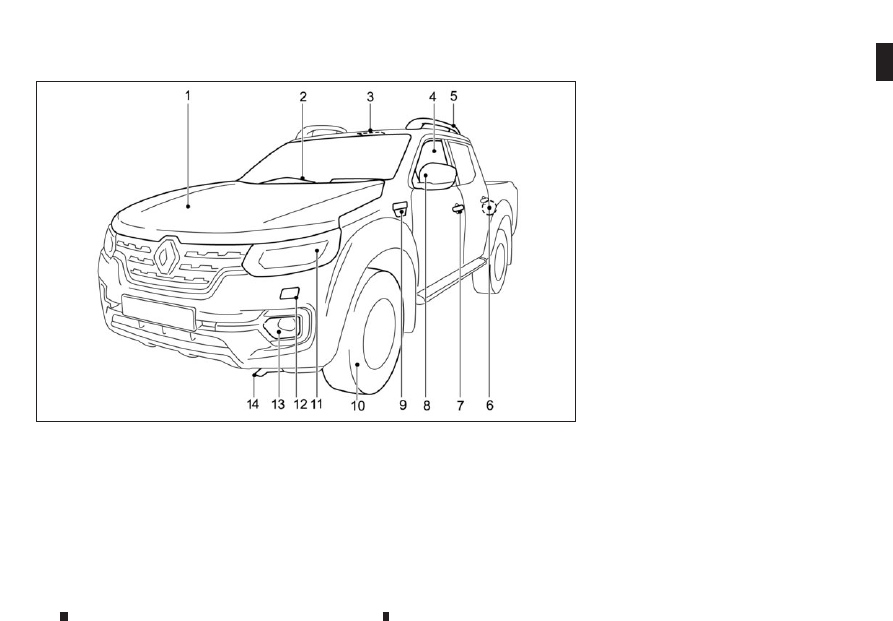

1. Bonnet (P. 3-17)
2. Windscreen wipers and washers

— Switch operation (P. 2-34)

— Wiper blade replacement (P. 8-16)

— Window washer fluid (P. 8-11)

3. Sunroof*1 (P. 2-42)
4. Windows (P. 2-36)

5. Roof rail*1 (P. 2-41)
6. Child safety rear door locks*1 (P. 3-5)
7. Doors

— Keys (P. 3-2)

— Door locks (P. 3-4)

— Remote keyless entry system*1 (P. 3-6)

— Remote Control Key system*1 (P. 3-7)

— Security system*1 (P. 3-15)

8. Outside rearview mirrors (P. 3-25)
9. Side turn signal lights

— Bulb replacement (P. 8-23)

10. Tyres

— Tyres and wheels (P. 8-26)

— Flat tyre (P. 6-2)

— Specifications (P. 9-4)

— Four-Wheel Drive (4WD)*1 (P. 5-32)

11. Headlights and turn signal lights

— Switch operation (P. 2-31)

— Bulb replacement (P. 8-21)

12. Headlight cleaner*1

— Operation (P. 2-35)

13. Front fog lights*1 or Daytime running lights*1

— Switch operation (P. 2-33, P. 2-31)

— Bulb replacement (P. 8-23)

14. Towing eye*2 (P. 6-13)
*1: where fitted
*2: The layout illustrated is for the Right-Hand

Drive (RHD) model. On the Left-Hand Drive

(LHD) model, the towing eye is located on the

opposite side.

NIC3080

EXTERIOR FRONT

Illustrated table of contents

0-3

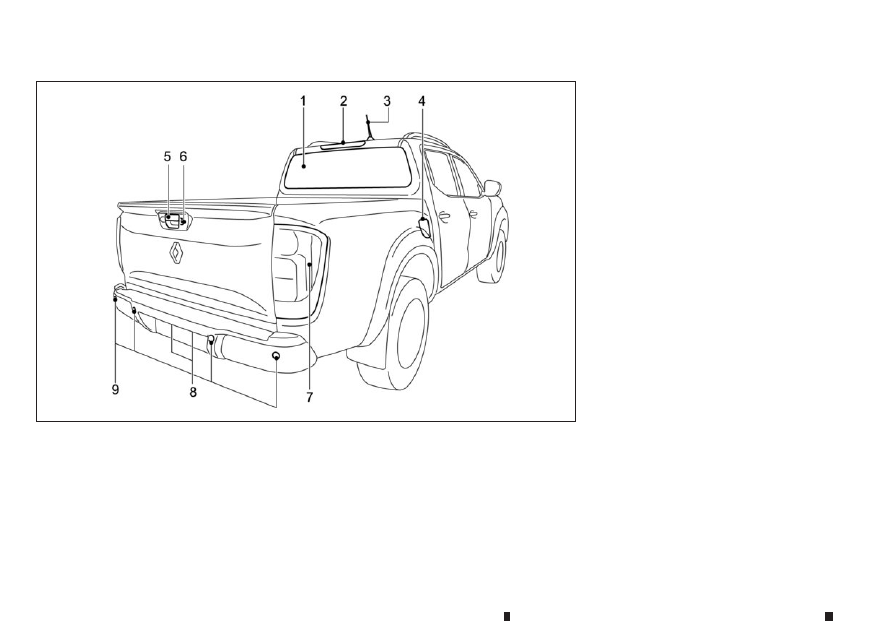

1. Rear window defogger* (P. 2-34)
2. High-mounted stop light* (P. 5-49)
3. Antenna* (P. 4-35)
4. AdBlue filler lid (P. 3-19)
5. Rear view camera*

— Reversing camera* (P. 4-7)

6. Cargo bed* (P. 3-20)
7. Rear combination lights (bulb replacement)

(P. 8-23)

8. Number plate lights (bulb replacement)

(P. 8-23)

9. Parking sensor (sonar)* (P. 5-46)
*: where fitted

NIC3081

EXTERIOR REAR

0-4

Illustrated table of contents

1. Inside rearview mirror (P. 3-23)
2. Sunglasses holder* (P. 2-40)
3. Microphone*

— Bluetooth® Hands-Free Phone System*

(P. 4-59, P. 4-65)

4. Sunroof switch* (P. 2-42)
5. Map lights (P. 2-43)

6. Sun visors (P. 2-41)
7. Room light* (P. 2-44)
8. Rear personal light* (P. 2-45)
9. Console box* (P. 2-40)

— Power outlet (P. 2-38)

10. Cup holders* (P. 2-40)

11. Door armrest

— Power window controls* (P. 2-36)

— Power door lock switch (driver’s door)*

(P. 3-4)

— Outside rearview mirror remote control

switch (driver’s door)* (P. 3-25)

*: where fitted

NIC2792

PASSENGER COMPARTMENT

Illustrated table of contents

0-5

LEFT-HAND DRIVE (LHD) MODEL

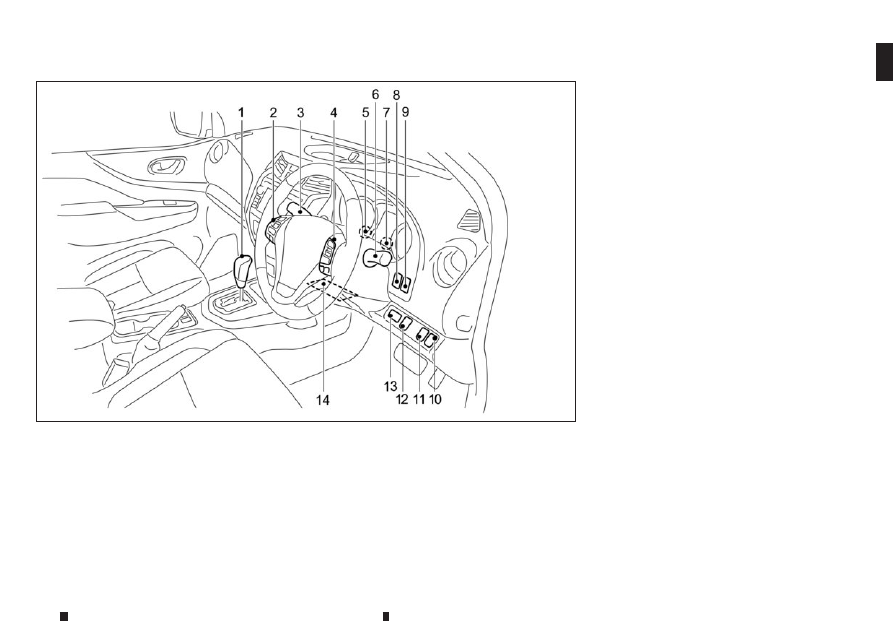

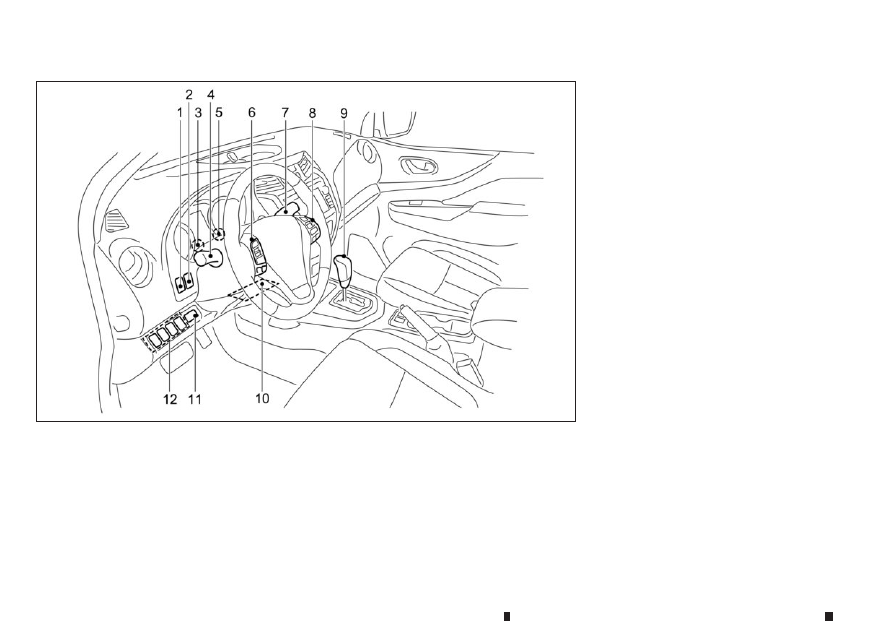

1. Instrument brightness control switch (P. 2-4)
2. <TRIP RESET> switch for twin trip odometer

(P. 2-21)

3. Instrument brightness control switch (P. 2-4)
4. Headlight, fog light, and turn signal switch

— Headlight (P. 2-31)

— Fog light* (P. 2-33)

— Turn signal (P. 2-32)

5. Twin trip odometer (P. 2-32)
6. Steering-wheel-mounted controls* (left side)

— Audio control steering switch* (P. 4-58)

— Vehicle information display control switch*

(P. 2-15)

7. Wiper and washer switch (P. 2-34)
8. Steering-wheel-mounted controls* (right side)

— Cruise control system* (P. 5-39)

— Speed limiter system* (P. 5-42)

— Hands-Free Phone System switch*

(P. 4-59, P. 4-66)

9. Shift lever

— Automatic Transmission (AT) (P. 5-19)

— Manual Transmission (MT) (P. 5-22)

10. Tilting steering wheel lever* (P. 3-23)
11. Fuel filler lid opener switch* (P. 3-18)
12. — Parking sensor (sonar) system off switch*

(P. 5-46)

— Active Emergency Braking system off

switch* (P. 5-35)

— Electronic Stability Programme (ESP) OFF

switch (P. 5-33)

— Headlight cleaner switch* (P. 2-35)

— Stop/Start OFF switch* (P. 5-23)

— Headlight aiming control* (P. 2-32)

*: where fitted

NIC3089

COCKPIT

0-6

Illustrated table of contents

RIGHT-HAND DRIVE (RHD) MODEL

1. Shift lever

— Automatic Transmission (AT) (P. 5-19)

— Manual Transmission (MT) (P. 5-22)

2. Steering-wheel-mounted controls* (left side)

— Audio control steering switch* (P. 4-58)

— Vehicle information display control switch*

(P. 2-15)

3. Wiper and washer switch (P. 2-34)
4. Steering-wheel-mounted controls* (right side)

— Cruise control system* (P. 5-39)

— Speed limiter system* (P. 5-42)

— Hands-Free Phone System switch*

(P. 4-59, P. 4-66)

5. Instrument brightness control switch (P. 2-4)

6. Headlight, fog light, and turn signal switch

— Headlight (P. 2-31)

— Fog light* (P. 2-33)

— Turn signal (P. 2-32)

7. Twin trip odometer (P. 2-21)
8. <TRIP RESET> switch for twin trip odometer

(P. 2-21)

9. Instrument brightness control switch (P. 2-4)
10. — Headlight aiming control* (P. 2-32)

— Stop/Start OFF switch* (P. 5-23)

11. Electronic Stability Programme (ESP) OFF

switch* (P. 5-33)

12. — Parking sensor (sonar) system off switch*

(P. 5-46)
— Active Emergency Braking system off

switch* (P. 5-35)

13. Fuel filler lid opener switch* (P. 3-18)
14. Tilting steering wheel lever* (P. 3-23)
*: where fitted

NIC3090

Illustrated table of contents

0-7

LEFT-HAND DRIVE (LHD) MODEL

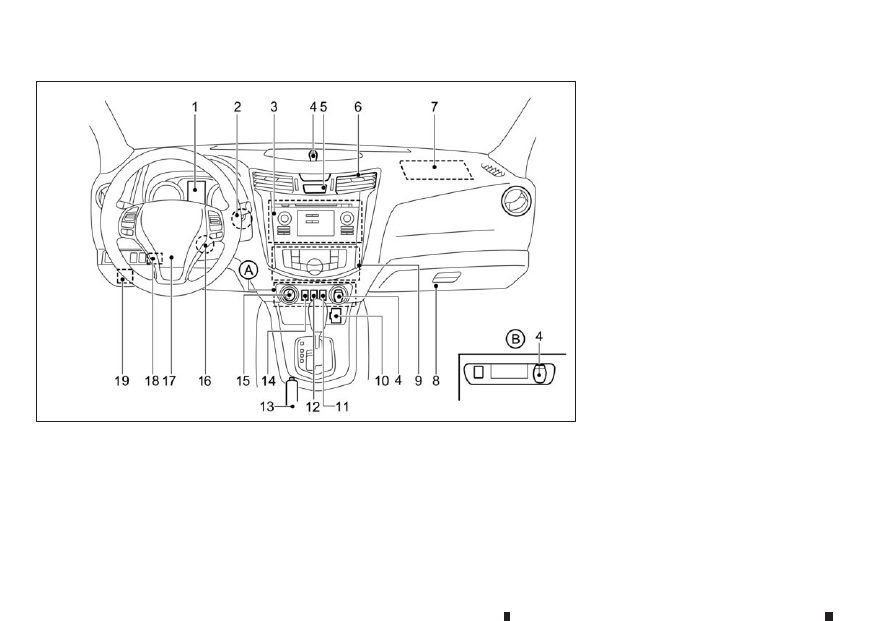

1. Meters and gauges (P. 2-2)

— Vehicle information display (P. 2-14)

2. Push-button ignition switch (models with

Remote Control Key system) (P. 5-15)

3. Audio system* (P. 4-31) or Navigation

system**

— Reversing camera* (P. 4-7)

— 360° Camera* (P. 4-11)

4. Power outlet (P. 2-38)
5. Hazard warning flasher switch (P. 6-2)
6. Centre vent (P. 4-20)
7. Front passenger’s supplemental front-impact

air bag* (P. 1-29)

8. Glove box (P. 2-39)
9. Heater and air conditioner control (P. 4-21)
10. USB (Universal Serial Bus) connection port

(P. 4-35)/iPod connection port (P. 4-45)

— Auxiliary (AUX) input jack (P. 4-36)

11. Power door lock switch* (P. 3-4)
12. Hill descent control switch* (P. 5-38)
13. Parking brake

— Operation (P. 3-26)

— Check (P. 8-9)

14. Differential lock mode switch* (P. 5-32)
15. Four-Wheel Drive (4WD) mode switch*

(P. 5-26)

16. Ignition switch (models without Remote

Control Key system) (P. 5-14)

17. Steering wheel

— Horn (P. 2-36)

— Driver’s supplemental front-impact air bag*

(P. 1-29)

— Power steering system (P. 5-49)

18. Fuel filler lid release (P. 3-18)
19. Bonnet release handle (P. 3-17)

j

A : 4WD models

j

B : 2WD models

*: where fitted
**: See the separate Navigation System Owner’s

Manual (where fitted).

NIC3091

INSTRUMENT PANEL

0-8

Illustrated table of contents

RIGHT-HAND DRIVE (RHD) MODEL

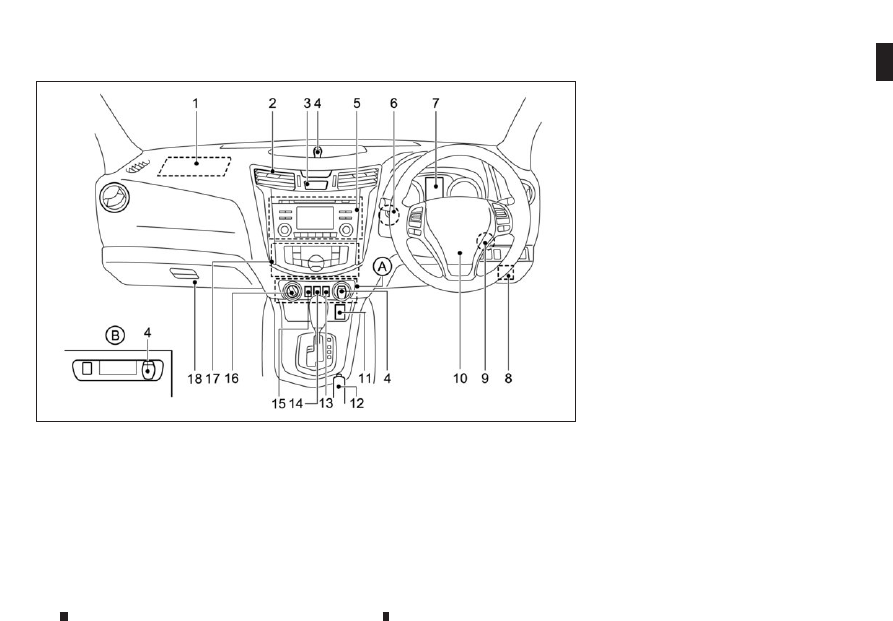

1. Front passenger’s supplemental front-impact

air bag* (P. 1-29)

2. Centre vent (P. 4-20)
3. Hazard warning flasher switch (P. 6-2)
4. Power outlet (P. 2-38)

5. Audio system* (P. 4-31) or Navigation

system**

— Reversing camera* (P. 4-7)

— 360° Camera* (P. 4-11)

6. Push-button ignition switch (models with

Remote Control Key system) (P. 5-15)

7. Meters and gauges (P. 2-2)

— Vehicle information display (P. 2-14)

8. Bonnet release handle (P. 3-17)
9. Ignition switch (models without Remote

Control Key system) (P. 5-14)

10. Steering wheel

— Horn (P. 2-36)

— Driver’s supplemental front-impact air bag*

(P. 1-29)

— Power steering system (P. 5-49)

11. USB (Universal Serial Bus) connection port

(P. 4-35)/iPod connection port (P. 4-45)

— Auxiliary (AUX) input jack (P. 4-36)

12. Parking brake

— Operation (P. 3-26)

— Check (P. 8-9)

13. Power door lock switch (P. 3-4)
14. Hill descent control switch* (P. 5-38)
15. Differential lock mode switch* (P. 5-32)
16. Four-Wheel Drive (4WD) mode switch*

(P. 5-26)

17. Heater and air conditioner control (P. 4-21)
18. Glove box (P. 2-39)

— Fuse box (P. 8-19)

j

A : 4WD models

j

B : 2WD models

*: where fitted
**: See the separate Navigation System Owner’s

Manual (where fitted).

NIC3092

Illustrated table of contents

0-9

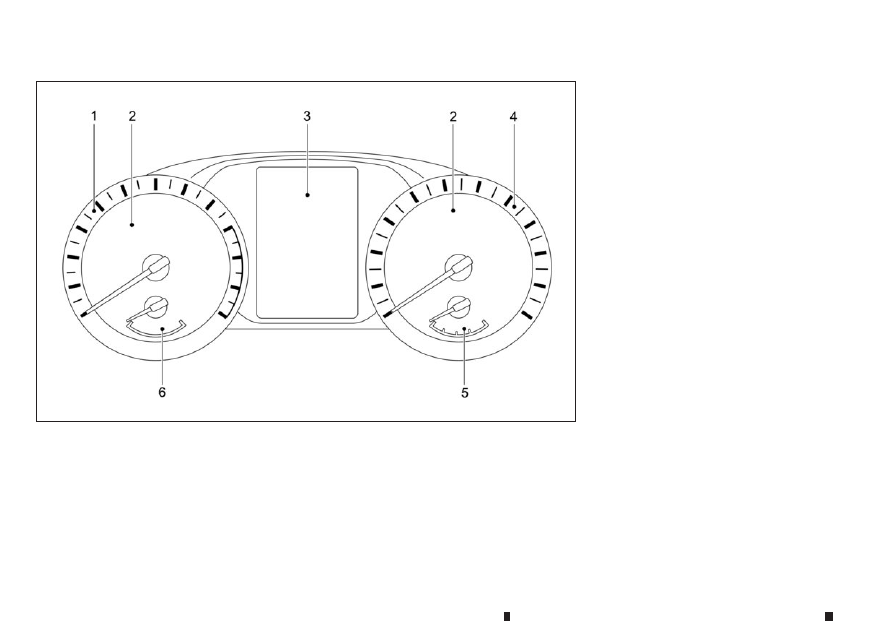

1. Tachometer (P. 2-3)
2. Warning and indicator lights (P. 2-3)
3. Vehicle information display (P. 2-14)

— Four-Wheel Drive (4WD) mode indicator*

(P. 5-30)

— Oil control system* (P. 2-29)

— Odometer/twin trip odometer (P. 2-3)

— Trip computer (P. 2-21)

— Instrument brightness control (P. 2-4)

— Automatic Transmission (AT) position

indicator (AT model) (P. 2-28, P. 5-19)

4. Speedometer (P. 2-2)
5. Fuel gauge (P. 2-2)
6. Engine coolant temperature gauge (P. 2-3)
*: where fitted

NIC2681

METERS AND GAUGES

0-10

Illustrated table of contents

M9T 2.3DCI ENGINE

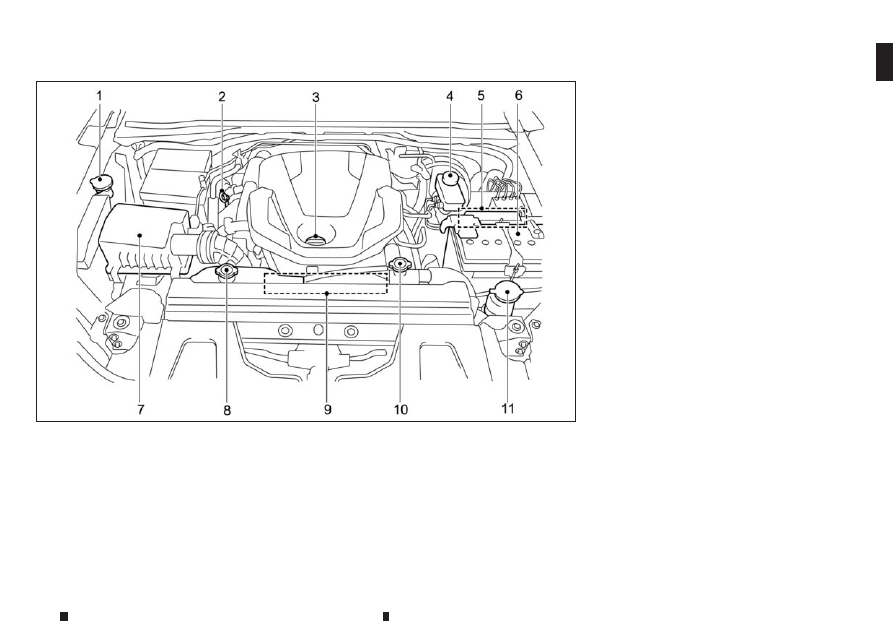

1. Window washer fluid reservoir (P. 8-11)
2. Engine oil dipstick (P. 8-7)
3. Engine oil filler cap (P. 8-7)
4. Brake and clutch*1,*2 fluid reservoir (P. 8-10)
5. Fuse/fusible link holder (P. 8-18)

6. Battery (P. 8-12)

— Jump starting (P. 6-10)

7. Air cleaner (P. 8-15)
8. Engine coolant reservoir (P. 8-5)
9. Engine drive belt location (P. 8-8)
10. Radiator filler cap (P. 8-5)

— Vehicle overheat (P. 6-12)

11. Power steering fluid reservoir (P. 8-8)
*1: For Manual Transmission (MT) model
*2: The layout illustrated is for the Left-Hand Drive

(LHD) model. On the Right-Hand Drive (RHD)

model, brake (and clutch) fluid reservoir is

located on the opposite side.

NIC3082

ENGINE COMPARTMENT

Illustrated table of contents

0-11

1

Safety — seats, seat belts and supplemental

restraint system

Safety — seats, seat belts and supplemental

restraint system

Seats....................................................................... 1-2

Front seats ......................................................... 1-2

Rear seats (Double Cab model).......................... 1-5

Jump seats (where fitted for King Cab models) ... 1-6

Head restraints ........................................................ 1-6

Adjustable head restraint .................................... 1-7

Non-adjustable head restraint.............................. 1-7

Remove.............................................................. 1-7

Install.................................................................. 1-7

Adjust................................................................. 1-8

Seat belts ................................................................ 1-9

Precautions on seat belt usage ........................... 1-9

Child safety ........................................................ 1-11

Pregnant women ................................................ 1-11

Injured persons................................................... 1-11

Centre mark on seat belts (where fitted) ............. 1-11

Three-point type seat belts.................................. 1-12

Two-point type seat belts (where fitted)............... 1-13

Seat belt maintenance ........................................ 1-14

Child restraints ........................................................ 1-14

Precautions on child restraint usage.................... 1-14

Universal child restraints for front seat and rear

seats (for Europe)............................................... 1-15

ISOFIX and i-Size child restraint system (for

second row seats) .............................................. 1-20

Child restraint anchorage (where fitted) .............. 1-21

Child restraint installation using ISOFIX .............. 1-22

Child restraint installation using three-point

type seat belt...................................................... 1-24

Supplemental Restraint System (SRS) (where

fitted)....................................................................... 1-29

Precautions on Supplemental Restraint

System (SRS)..................................................... 1-29

Supplemental air bag systems ............................ 1-36

Pre-tensioner seat belt system (where fitted)....... 1-39

Repair and replacement procedure ..................... 1-40

WARNING

Do not drive and/or ride in the vehicle with

the seatback reclined. This can be danger-

ous. The shoulder belt will not be properly

against the body. In an accident, you and your

passengers could be thrown into the shoul-

der belt and receive neck or other serious

injuries. You and your passengers could also

slide under the lap belt and receive serious

injuries.

For the most effective protection while the

vehicle is in motion, the seatback should be

upright. Always sit well back and upright in

the seat and adjust the seat properly. (See

“Manual seat adjustment (where fitted)” later

in this section.)

To help avoid risk of injury or death through

unintended operation of the vehicle and/or its

systems, do not leave children, people who

require the assistance of others, or pets unat-

tended in your vehicle. Additionally, the tem-

perature inside a closed vehicle on a warm

day can quickly become high enough to cause

a significant risk of injury or death to people

and pets.

CAUTION
When adjusting the seat positions, be sure not to

contact any moving parts to avoid possible inju-

ries and/or damages.

FRONT SEATS

WARNING

Do not adjust the driver’s seat while driving so

that full attention may be given to vehicle opera-

tion.

Manual seat adjustment (where fitted)

WARNING

After adjusting a seat, gently shake the seat to

confirm that the seat is locked securely. If the

seat is not locked securely, it may move sud-

denly and could cause the loss of control of the

vehicle.

SSS0133AZ

SEATS

1-2

Safety — seats, seat belts and supplemental restraint system

Forward and backward:
1. Pull up the adjusting lever

.

2. Slide the seat to the desired position.
3. Release the adjusting lever to lock the seat in

position.

Reclining:
CAUTION
When moving the seats forward or backward, or

returning a rear-reclined seatback to its upright

position, make sure you hold onto the seatback

while operating. If the seatback is not held, the

seat or seatback will move suddenly and could

cause injury.
1. Pull up the adjusting lever

.

2. Tilt the seatback to the desired position.
3. Release the adjusting lever to lock the seatback

in position.

The reclining feature allows the adjustment of the

seatback for occupants of different sizes to help

obtain the proper seat belt fit. (See “Fastening seat

belts” later in this section.)
The seatback may be reclined to allow occupants to

rest when the vehicle is parked.
Seat lifter (where fitted):
Pull up or push down the adjusting lever

to ad-

just the seat height until the desired position is

achieved.

Power seat adjustment (where fitted)

WARNING

Never leave children or adults who would nor-

mally require the support of others alone in the

vehicle. Pets should not be left alone either. They

could unknowingly activate switches or controls,

or move the vehicle, and inadvertently become

involved in a serious accident and injure them-

selves.

Operating tips:

The power seat motor has an auto-reset over-

load protection circuit. If the motor stops during

the seat adjustment, wait 30 seconds, then reac-

tivate the switch.

To avoid discharge of the battery, do not operate

the power seats for a long period of time when

the engine is not running.

JVR0392XZ

Safety — seats, seat belts and supplemental restraint system

1-3

Forward and backward:
Move forward or backward the adjusting switch

to the desired position.
Reclining:
Move forward or backward the adjusting switch

to the desired position.
The reclining feature allows the adjustment of the

seatback for occupants of different sizes to help

obtain the proper seat belt fit. (See “Fastening seat

belts” later in this section.)
The seatback may be reclined to allow occupants to

rest when the vehicle is parked.

WARNING

The seatback should not be reclined any more

than needed for comfort. Seat belts are most

effective when the passenger sits well back and

straight up in the seat. If the seatback is reclined,

the risk of sliding under the lap belt and being

injured is increased.

Seat lifter:
1. Pull up or push down the adjusting switch to

adjust the seat height until the desired position is

achieved.

2. Tilt up or down the adjusting switch to adjust the

front angle of the seat until the desired position is

achieved.

Lumbar support:
The lumbar support feature provides lower back

support to the driver.
Push each side of the adjusting switch

and

to adjust the seat lumbar area until the desired posi-

tion is achieved.

JVR0054XZ

JVR0055XZ

JVR0056XZ

1-4

Safety — seats, seat belts and supplemental restraint system

Heated seats (where fitted)

The front seats can be warmed by built-in heaters.

The switches located on the centre console can be

operated independently of each other.
1. Start the engine.
2. Select heat range.

For high heat, push the <HI> (High) side of

the switch

.

For low heat, push the <LO> (Low) side of

the switch

.

The indicator light

will illuminate when the

heater is on.

3. To turn off the heater, return the switch to the

level position. Make sure the indicator light turns

off.
The heater is controlled by a thermostat, auto-

matically turning the heater on and off. The indi-

cator light will remain on as long as the switch is

on.

When the vehicle’s interior is warmed be sure to

turn off the switch.

CAUTION

The battery could run down if the seat heater

is operated while the engine is not running.

Do not use the seat heater for extended peri-

ods or when no one is using the seat.

Do not put anything on the seat which insu-

lates heat, such as a blanket, cushion, seat

cover, etc. Otherwise, the seat may become

overheated.

Do not place anything hard or heavy on the

seat or pierce it with a pin or similar object.

This may result in damage to the seat heater.

Any liquid spilled on the heated seat should

be removed immediately with a dry cloth.

When cleaning the seat, never use petrol, thin-

ner, or any similar materials.

If any malfunctions are found or the heated

seat does not operate, turn the switch off and

have the system checked by an approved

dealer or qualified workshop.

REAR SEATS (Double Cab model)
Folding

The jack and tools are stored in the tool storage

compartment located under the rear seat cushion.

To access the tool storage compartment, fold the

rear seats in the following steps.
1. Remove the hook

j

a .

2. Lift up the seat cushion

.

3. Secure the seat cushion with the strap

.

To remove the jack and tools, see “Preparing tools”

in the “6. In case of emergency” section.
Do not drive the vehicle with the rear seat folded.
When returning the rear seat to the original position,

be certain the seat belts and the buckles are posi-

tioned properly. Secure the seat cushion using the

hook

j

a .

JVR0322XZ

NIC2816

Safety — seats, seat belts and supplemental restraint system

1-5

WARNING

Never allow anyone to ride on the rear seats

when they are in the fold-up position. Use of

this area by passengers without proper re-

straints could result in serious injury or death

in an accident or sudden stop.

When folding or returning the rear seat, be

careful not to squeeze your finger between

the seat cushion and the body side.

JUMP SEATS (where fitted for King Cab

models)

WARNING

Do not use the jump seats for child restraint

installation.

When folding or returning the jump seat, be

careful not to squeeze your finger between

the seat cushion and the body side.

Jump seats are designed as temporary seats

only and should only be used on occasional

short distance travels.

WARNING

Head restraints supplement the other vehicle

safety systems. They may provide additional pro-

tection against injury in certain rear end colli-

sions. Adjustable head restraints must be ad-

justed properly, as specified in this section.

Check the adjustment after someone else uses

the seat. Do not attach anything to the head re-

straint stalks or remove the head restraint. Do

not use the seat if the head restraint has been

removed. If the head restraint was removed, re-

install and properly adjust the head restraint be-

fore an occupant uses the seating position. Fail-

ure to follow these instructions can reduce the

effectiveness of the head restraint. This may in-

crease the risk of serious injury or death in a col-

lision.

Your vehicle is equipped with a head restraint

that may be integrated, adjustable or non-adjust-

able.

Adjustable head restraints have multiple notches

along the stalk to lock them in a desired adjust-

ment position.

The non-adjustable head restraints have a single

locking notch to secure them to the seat frame.

Proper Adjustment:
– For the adjustable type, align the head re-

straint so the centre of your ear is approxi-

mately level with the centre of the head re-

straint.

NIC2817

HEAD RESTRAINTS

1-6

Safety — seats, seat belts and supplemental restraint system















Content   ..    1  2   ..
