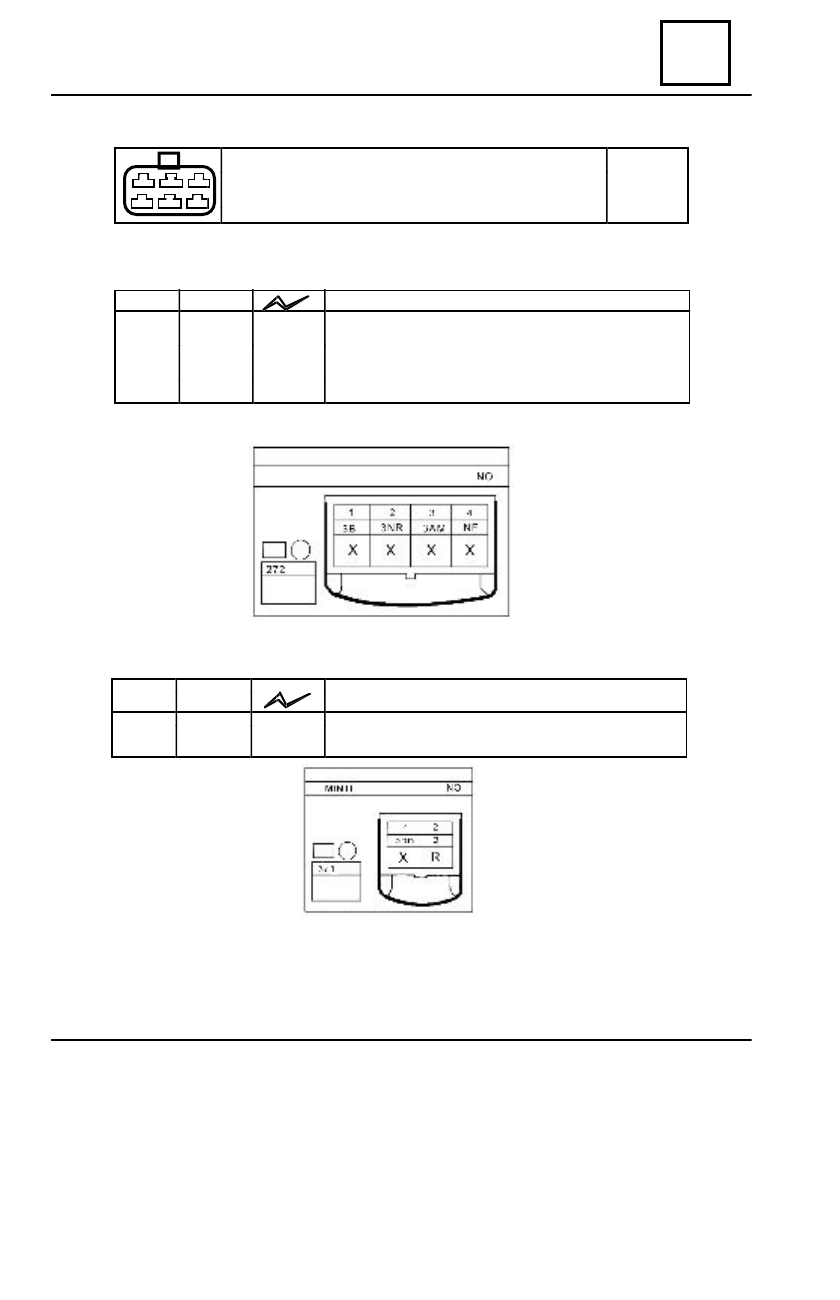

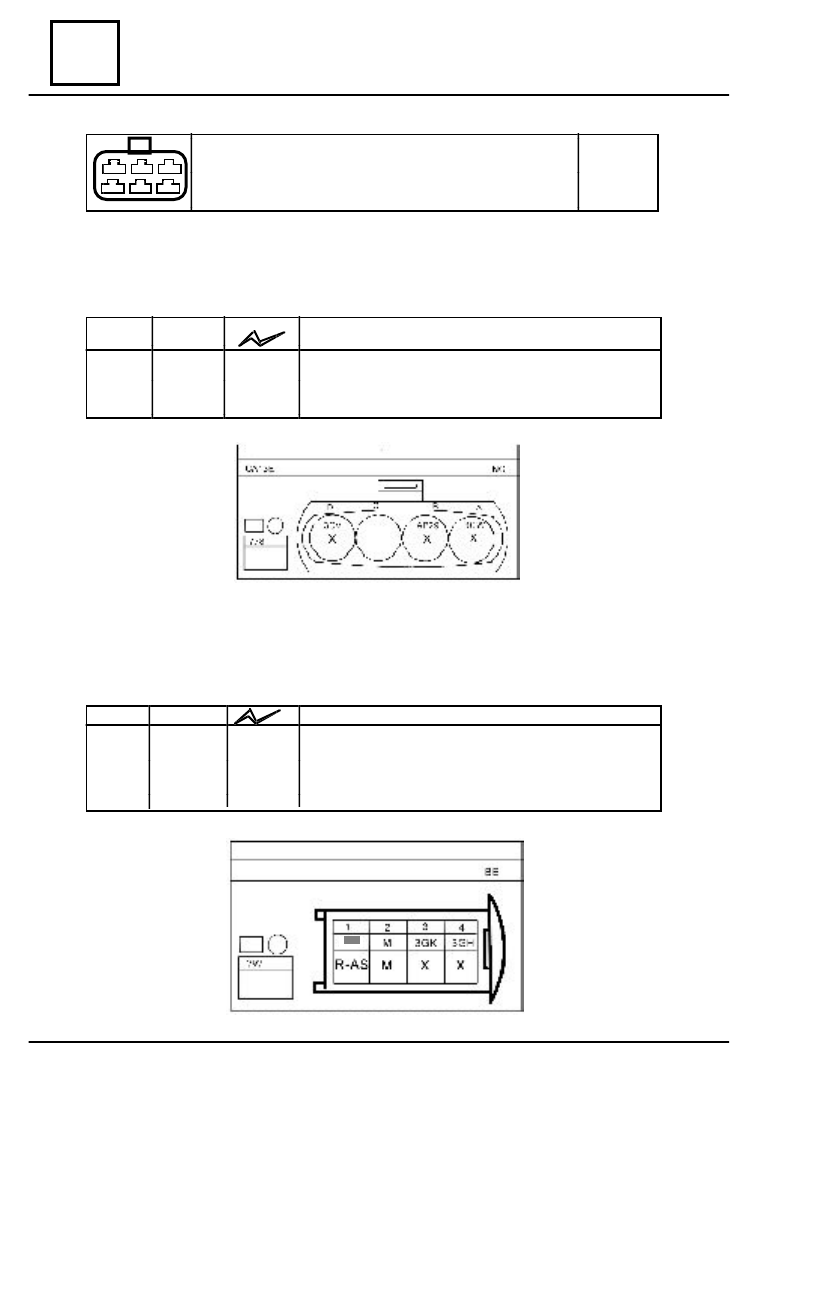

89 ELECTRICAL DIAGRAMS 89 - 27 ENGINE WIRING X75 03 INJECTOR / AIR TEMPERATURE SENSOR Position Sectioning Destination 1 0,75 3B SIGNAL + AIR TEMPERATURE SENSOR 2 1,0 3NR + INJECTOR > FUEL PUMP RELAY 3 1,0 3AM CONTROL - INJECTOR 4 0,5 NF AIR TEMPERATURE SENSOR MASS CANISTER PURGING VALVE Position Sectioning Destination 1 0,75 3BB CANISTER PURGING VALVE CONTROL 2 0,75 B + BATTERY WIRE FUNCTIOS IN CONNECTORS AND COUPLINGS |
