Выпускной коллектор

Моменты затяжки (даН-м)	©
Болт крепления коллектора	2

СНЯТИЕ

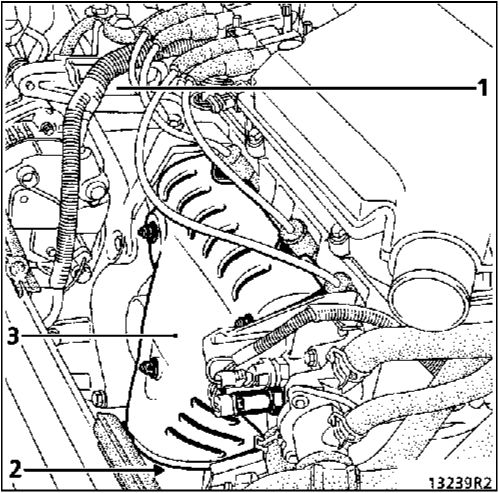

Снимите многофункциональный кронштейн (1) (см. главу 10).

Отсоедините проставку (2) между выпускным коллектором и выпускной системой.

Снимите тепловой экран (3).

Снимите выпускной коллектор.

УСТАНОВКА

Замените прокладку коллектора.

Выполните установку в порядке, обратном снятию.

Впускной и выпускной коллекторы - двигатель F8Q

Моменты затяжки (даН-м)
Шпильки крепления коллекторов к	1
головке блока цилиндров Гайки шпилек крепления коллекторов к	2,7
головке блока цилиндров Болт крепления кронштейна на	2,5
впускном коллекторе Болт крепления кронштейна на блоке	2,5
цилиндров

СНЯТИЕ

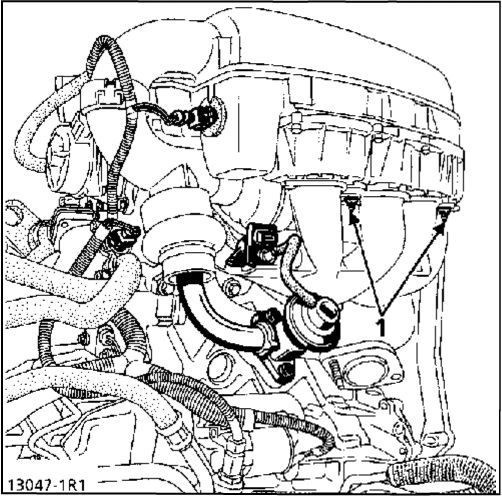

Снимите воздушный фильтр (два болта крепления сверху, два болта крепления снизу (1)).

Выверните, действуя сверху, две гайки крепления приемной трубы к коллектору.

Отпустите гайку хомута, обеспечивающего соединение приемной трубы с трубой глушителя.

Сместите приемную трубу в сторону коробки передач.

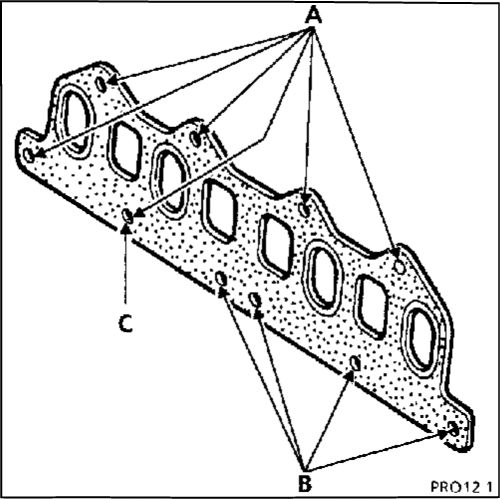

Снимите гайки крепления коллекторов:

- сверху, гайки (А);

- снизу, гайки (В).

Особенность

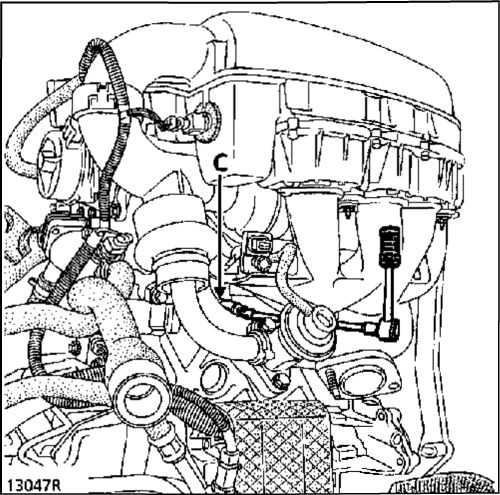

Для снятия гайки (С), расположенной над стартером, используйте торцевой ключ (с квадратом 6,35 мм), а также универсальный удлинитель с карданным шарниром.

УСТАНОВКА

Замените прокладку коллекторов (металлическая часть прокладки должна быть обращена к коллекторам).

Замените прокладку между впускным коллектором и воздушным фильтром.

Замените стальную прокладку между выпускным коллектором и приемной трубой.
