Renault Symbol. Схема центрального замка

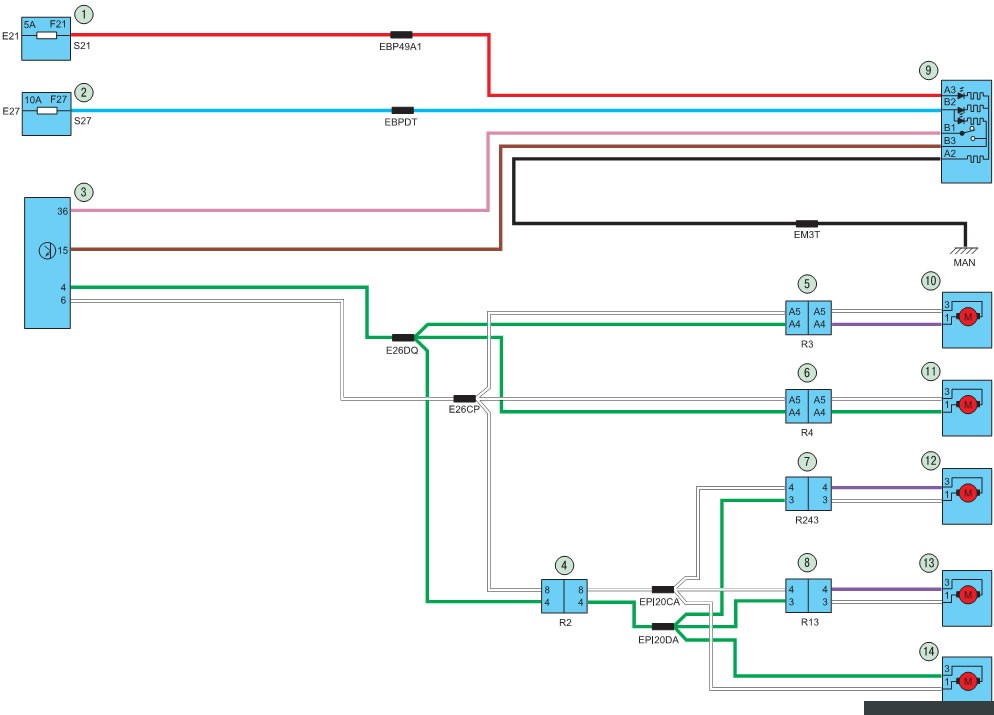

Схема 5. Центральный замок: 1,2- монтажный блок в салоне; 3 - блок
управления электрооборудованием салона; 4, 5,6, 7,8 - колодка жгута
проводов; 9 - выключатель центрального замка; 10 - электропривод замка
двери водителя; И - электропривод замка двери переднего пассажира; 12 -
электропривод замка правой задней двери; 13 - электропривод замка левой
задней двери; 14 - электропривод замка крышки багажника
