Renault Symbol. Распределитель воздуха системы вентиляции

В системе отопления используется тепло, вырабатываемое при работе двигателя. Включенный в систему охлаждения двигателя радиатор отопителя аккумулирует тепло, а поток воздуха, омывающий пластины радиатора, доносит тепло до пассажиров автомобиля. Рукоятки управления задают различное направление потокам воздуха, регулируют интенсивность его нагрева и объем подаваемого воздуха.

При необходимости поток горячей жидкости, поступающей в радиатор отопителя, перекрывается и система распределяет холодный воздух. Кондиционер позволяет постоянно поддерживать заданную температуру в салоне.

При работе с подушками безопасности следуйте указаниям, приведенным в соответствующем разделе.

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Снимите следующее:

– болт крепления рулевого колеса;

– рулевое колесо, предварительно установив колеса в положение прямолинейного движения;

– кожухи подрулевых переключателей рулевой колонки;

– облицовки стоек проема ветрового стекла;

– верхнюю часть панели приборов;

– комбинацию приборов;

– блок подрулевых переключателей;

– центральную консоль;

– два болта крепления панели управления отоплением и вентиляцией (Рисунок 8.73);

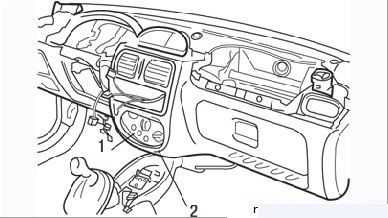

Рисунок 8.73. Панель (1) управления отоплением и вентиляцией и болт (2) крепления блока распределителя воздуха

– аудиосистему (если она установлена);

– подушку безопасности пассажира (в зависимости от модификации);

– рулевую колонку;

– семь болтов крепления панели приборов;

– болт крепления блока распределителя воздуха, расположенный под комбинацией приборов;

– Приборная панель;

Рисунок 8.74. Балка панели приборов

– болты крепления балки панели приборов (Рисунок 8.74) и снимите ее;

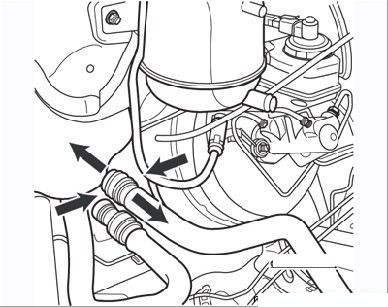

Рисунок 8.75. Разъединение быстроразъемных соединений шлангов отопителя

– со стороны моторного отсека установите на шланги зажимы и разъедините быстроразъемные соединения шлангов отопителя (Рисунок 8.75);

– поводки стеклоочистителей;

– верхнюю прокладку ниши воздухозабора и решетку забора наружного воздуха;

– электровентилятор;

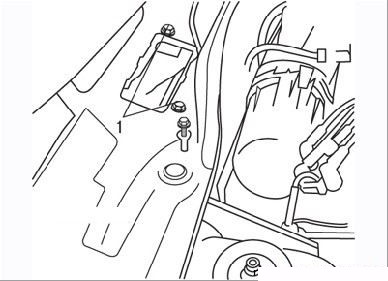

Рисунок 8.76. Болты крепления блока распределителя воздуха (в моторном отсеке)

– остальные болты крепления блока распределителя воздуха (Рисунок 8.76).

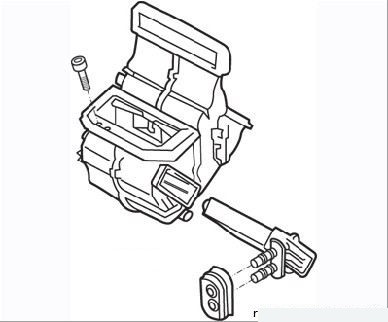

Рисунок 8.77. Блок распределителя воздуха

В салоне автомобиля снимите блок распределителя воздуха (Рисунок 8.77) и радиатор отопителя.

Установку проводите в порядке, обратном снятию. Проверьте правильность прокладки жгутов проводов сзади панели приборов, надежность подсоединения воздуховодов, чтобы предотвратить появление шума.

Замените болт крепления рулевого колеса.

Перед подсоединением подушки безопасности проверьте работу системы.

Замена воздушного фильтра системы вентиляции салона

Замена
1. Снимите правую часть (1) решетки капота.

замена фильтра салона

2. Снимите крышку фильтра отопителя.
3. Слегка сожмите фильтр и снимите его.

4. Установка проводится в обратном порядке.
Примечание: Стрелки (А) на корпусе и фильтре должны быть направлены одинаково.
