Renault Symbol. Ручной тормоз - снятие рычага

Снятие рычага стояночного тормоза:

– установите автомобиль на подъемник или поднимите заднюю часть автомобиля и установите опоры под кузов;

– выключите стояночный тормоз (опустите рычаг вниз);

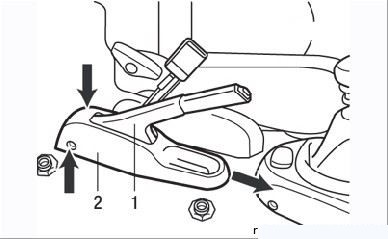

Рисунок 7.28. Рычаг привода тормоза: 1 – облицовка рычага; 2 – пластиковая накладка рычага; стрелками показаны болты крепления накладки

– выверните два винта крепления пластиковой накладки рычага (Рисунок 7.28);

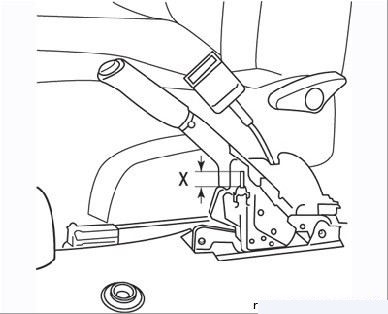

Рисунок 7.29. Регулировочная гайка стояночного тормоза: Х=20,0 мм

– отверните гайку (Рисунок 7.29) регулировки стояночного тормоза, замерив предварительно размер Х (должен быть примерно

20 мм), чтобы ослабить натяжение троса;

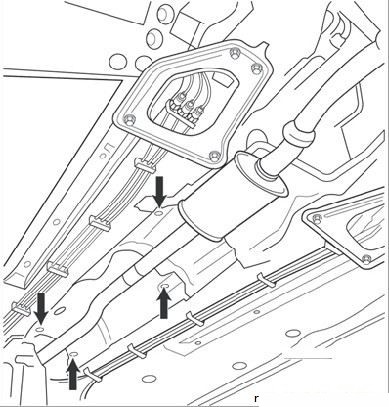

Рисунок 7.30. Болты крепления теплоизоляционного щитка

– снимите под автомобилем теплоизоляционный щиток, вывернув четыре болта (Рисунок 7.30);

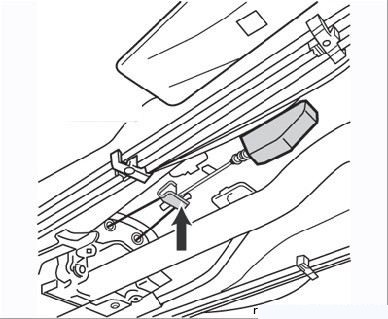

Рисунок 7.31. Уравнитель троса стояночного тормоза (стрелка)

– освободите оба троса в зоне уравнителя (Рисунок 7.31);

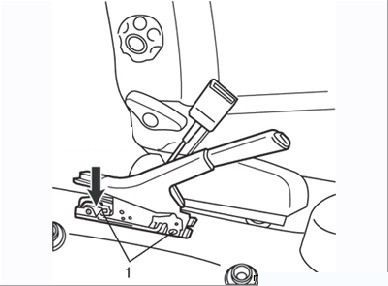

Рисунок 7.32. Гайки (1) крепления рычага привода стояночного тормоза (стрелкой показан контактный разъем контрольной лампы включения стояночного тормоза)

– в салоне отверните две гайки крепления рычага привода стояночного тормоза и разъедините контактный разъем выключателя контрольной лампы стояночного тормоза (Рисунок 7.32);

– снимите рычаг привода стояночного тормоза.

Установка 1. Установка проводится в обратном порядке.
2. Установите расстояние X регулятора троса равным 20 мм.
3. При необходимости отрегулируйте ход рычага стояночного тормоза.
4. Правильно устанавливайте тепловой экран.
