устройство рулевой колонки

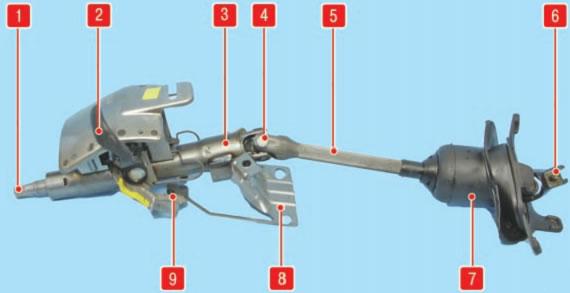

Рулевая колонка: 1 - рулевой вал; 2 - рычаг регулировки положения рулевой колонки; 3 - рулевая колонка; 4 - верхний карданный шарнир промежуточного вала; 5 - промежуточный вал; 6 - нижний карданный шарнир промежуточного вала; 7 - уплотнитель промежуточного вала; 8 - кронштейн крепления рулевой колонки; 9 - механизм регулировки положения рулевой колонки

Внимание: Модели с подушкой безопасности. Не располагайте блоки подушки безопасности
(водителя или пассажира) рядом с источником тепла или открытым пламенем: вероятность самопроизвольного подрыва устройства.

Моменты затяжки
Болт карданного шарнира рулевого вала.......25 Нм
Болт рулевого колеса......................................45 Нм
Гайки опоры рулевой колонки.........................20 Нм
Болты блока подушки безопасности................5 Нм

На части автомобилей установлена рулевая колонка с двумя карданными шарнирами. Снятие такой рулевой колонки имеет некоторые особенности.

Снятие кожуха (декопативной панели) рулевой колонки

Выверните три винта крепления кожуха рулевой колонки.

снимите нижнюю и верхнюю части кожха

Снятие рулевой колонки :

1. Отсоедините аккумуляторную батарею.

Модели без подушки безопасности
2. Освободите из клипс накладку рулевого колеса.

Модели с подушкой безопасности
3. Отверните два болта крепления модуля подушки безопасности (снизу рулевого колеса) и отсоедините разъем (D) модуля. В разъем встроено устройство предотвращения самопроизвольно подрыва: всегда отсоединяйте разъем при снятии модуля подушки.

4. Отверните болт крепления рулевого колеса.
5. Установите управляемые колеса в положение прямолинейного движения и снимите рулевое колесо.
6. Отверните болты креппения кожухов рулевой колонки (три штуки) и снимите кожухи.
7. Отсоедините разъем выключателя очистителя/омывателя и токосъемника подушки безопасности.
8. Нанесите метки относительного положения на половинки корпуса токосъемника. Убедитесь в том что колеса находятся в положении прямолинейного движения, разъем токосъемника находится по центру рулевого колеса и метка "О" на токосъемнике расположена напротив репера "Е".

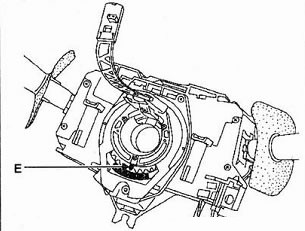

Токосъемник фирмы Valeo.

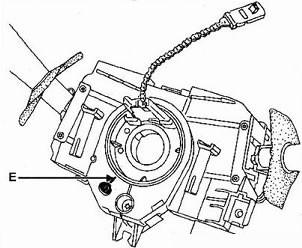

Токосъемник фирмы Lucas.

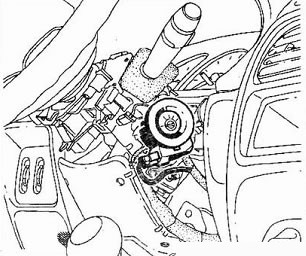

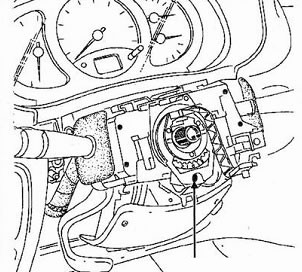

9. Отверните болт (С). Плоской отверткой нажмите на конусный фиксатор и снимите токосъемник.

10. Снимите боковые накладки стоек ветрового стекла:
нажмите на клипсу (1) и вытяните накладку (2) из нижней опоры.

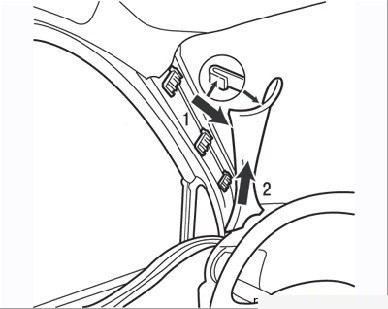

Рисунок 6.10. Снятие облицовки стойки проема ветрового стекла: 1 – клипса ; 2 – накладка

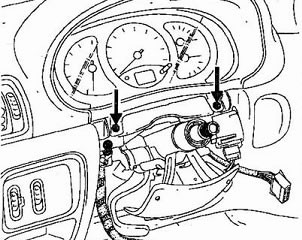

11. Отверните два боковых винта крепления верхней накладки передней панели.

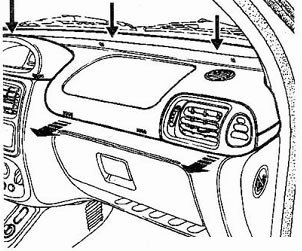

12. Отверните три верхних винта крепления верхней накладки передней панели. Снимите верхнюю накладку в направлении стрелок, показанных на рисунках.

13. Снимите приемник сигналов иммобилайзера.

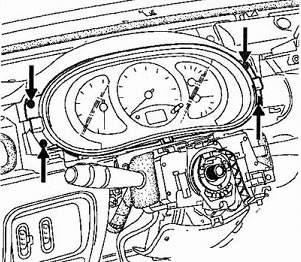

14. Отверните шесть болтов крепления блока приборов. отсоедините четыре разъема и снимите бок приборов.

15. Отсоедините разъем рулевой колонки.

16. В моторном отсеке:
- Отсоедините впускной воздуховод.
- Отверните гайки крепления расширительного бачка, снимите бачок для доступа к шарниру рулевого вала.

17. выверните и снимите эксцентриковый болт клеммного соединения вилки карданного шарнира рулевого складывающегося телескопического вала, пометив взаимное расположение шлицевых частей;

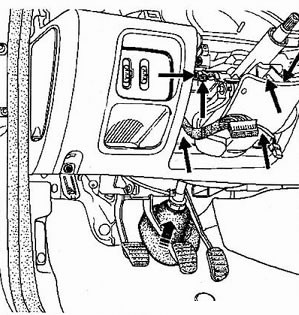

18. Отверните от рулевой колонки по два болта и одному винту крепления чехла, вытяните чехол из перегородки моторного отсека.

19. Снимите рулевую колонку.

Установка рулевой колонки:
1. Установите рулевую колонку.
2. Установите в перегородку моторного отсека чехол колонки. Подвяжите лапы чехла и карданный
шарнир пластиковым хомутом, как показано на рисунке.

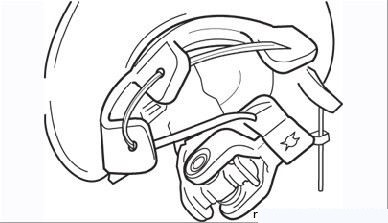

Рисунок 6.17. Пропустите через отверстия защитного чехла пластиковый хомут (или бичевку), чтобы установить чехол на моторном щиту

– обвяжите бечевкой клапаны защитного чехла и вилку карданного шарнира рулевого вала (см. Рисунок 6.17), протолкните его в отверстие моторного щита;

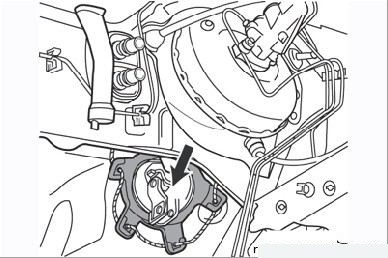

Рисунок 6.21. Установка защитного чехла складывающегося рулевого вала в моторном отсеке

– разрежьте бечевку, связывающую клапаны чехла и вилку карданного шарнира, и установите чехол на моторный щит передка (Рисунок 6.21);

– установите, не затягивая, эксцентриковый болт клеммового соединения вилки карданного шарнира;

– потянув вверх, наденьте шлицевую часть складывающегося вала на рулевую колонку;

– вращением рулевого колеса добейтесь свободного доступа к болту верхнего крепления складывающегося вала, затем вверните болт;

– затяните указанным моментом болт верхнего крепления складывающегося вала, предварительно смазав его резьбовую часть составом, предотвращающим самопроизвольное отворачивание;

– сориентируйте рулевую колонку по колесам автомобиля и по метке на рулевом колесе;

– затяните указанным моментом эксцентриковый болт клеммового соединения вилки карданного шарнира;

– установите воздуховод, центральный электронный коммутационный блок, держатель ручки корректора блок-фар, крышку блока предохранителей, обивку передней стойки, уплотнитель левой двери, ручку привода замка капота;

– проверьте и, если необходимо, отрегулируйте схождение передних колес.

Специальные указания по установке
а) Управляемые колеса должны находиться в положении прямолинейного движения.
б) При установке токосъемника модуля подушки безопасности метка "О" должна быть совмещена с
репером "Е".
в) Не затягивайте болт (С) до установки кожухов рулевой колонки. Для затяжки болта (С) вырежьте в
нижнем кожухе отверстие доступа.

г) Повторно болт крепления рулевого колеса не устанавливайте. Момент затяжки болта 45 Нм.

Внимание: Перед подсоединением модуля подушки
безопасности проведите проверку системы пассивной безопасности:
- Включите зажигание и убедитесь в том. что индикатор системы пассивной безопасности горит.
- Подсоедините разъем подушки: индикатор должен погаснуть.
- Выключите зажигание, установите модуль подушки на место. Затяните болты крепления моментом 5 Нм.
- Включите зажигание: индикатор должен загореться и погаснуть примерно через три секунды.

Если имеют место отклонения от описания работы индикатора, проведите поиск неисправности в системе пассивной безопасности, см. соответствующий раздел. Пренебрежение проверкой системы может привести к несчастному случаю.
