Peugeot Partner VU (2007 year). Manual - part 1

4 - Familiarisation

5

Familiarisation -

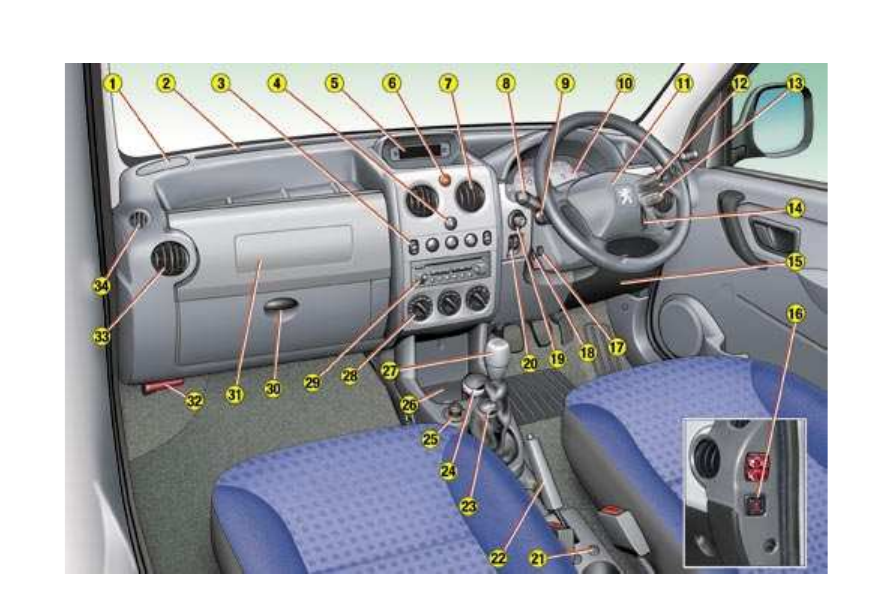

INSTRUMENTS AND CONTROLS

12 - Windscreen wash-wipe stalk.

13 - Audio equipment steering wheel

control.

14 - Steering lock and ignition.

15 - Fuse box.

16 - Passenger air bag disarming

control.

17 - Alarm.

18 - Steering wheel adjustment

control.

19 - Passenger’s electric mirror

control.

20 - Headlamp height adjustment.

21 - Heated seats control or parking

assistance deactivation switch.

22 - Handbrake.

23 - 12 V accessories socket.

24 - Removable ashtray.

25 - Lighter.

26 - Storage.

27 - Gear lever.

28 - Heating/air conditioning

controls.

29 - Audio RB3 or RD3.

30 - Lower glove box.

31 - Upper glove box or passenger

air bag.

32 - Bonnet release.

33 - Side adjustable heating/

ventilation vents.

34 - Side window de-icing/demisting

vents.

1 -  Speaker (tweeter).

2 -  Windscreen demisting vents.

3 -  Controls:



- Electric windows.



-  Demisting of rear door

windows or tailgate.



- Air conditioning.

4 -  Central locking button.

5 -  Multifunction display or clock.

6 -  Hazard lights button.

7 -  Central adjustable heating/

ventilation vents.

8 -  Lights and direction indicators

stalk.

9 -  Speed limiter/cruise control.

10 - Instrument panel.

11 - Driver’s air bag



Horn.

6 -

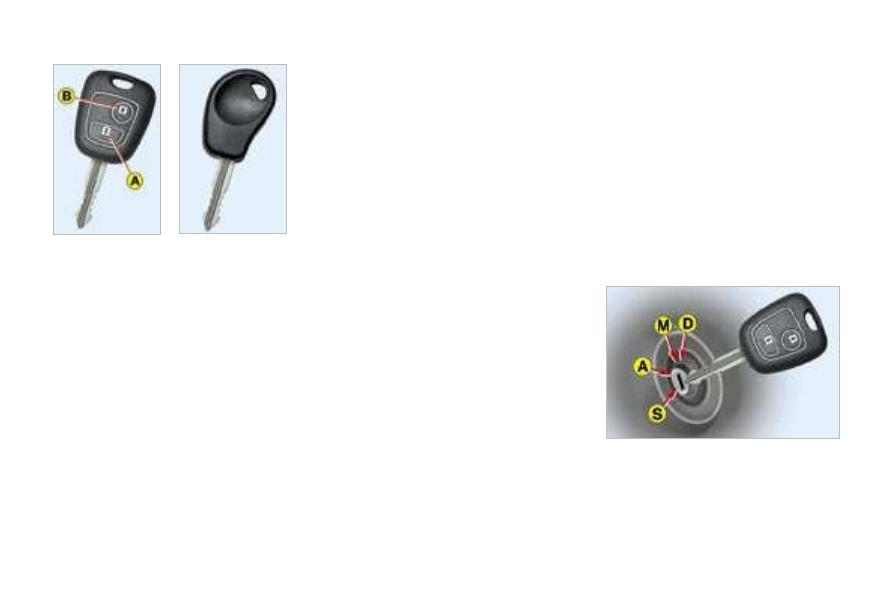

THE KEYS

The keys allow you to switch on the

ignition  and  operate  the  passenger

air bag disarming switch, as well as

to  independently  operate  the  locks

on the doors and the fuel filler cap.

STARTING

STOP position (S):

The ignition is off.

Accessories position (A):

The ignition is off but the accessories

can be used.

On position (M):

The ignition is on.

Starting position (D):

Operates the starter.

The remote control key

Locking

Press button

A to lock the vehicle.

This is confirmed by fixed lighting of

the  direction  indicators  for  approxi-

mately two seconds.
Vehicles fitted with deadlocking

Deadlocking renders the exterior and

interior door controls inoperative.

Pressing  button  A  deadlocks  the

vehicle.

This is confirmed by fixed lighting of

the  direction  indicators  for  approxi-

mately two seconds.

Pressing  button  A  again  within

five seconds following deadlocking,

changes  the  deadlocking  to  simple

locking.

This is confirmed by fixed lighting of

the  direction  indicators  for  approxi-

mately two seconds.
Unlocking

Press button

B to unlock the vehicle.

This is confirmed by rapid flashing of

the direction indicators.
Locating the vehicle

To  locate  your  vehicle,  previously

locked, in a car park:


 press button

A, the courtesy lights

come on and the direction indica-

tors flash for a few seconds.

Central locking

From the front doors, the keys allow

you to lock and unlock the doors and

tailgate.

If one of the doors or the tailgate is

open, it is impossible to operate the

central locking.

The  remote  control  performs  the

same functions at a distance.



 54

Familiarisation

7

Familiarisation -

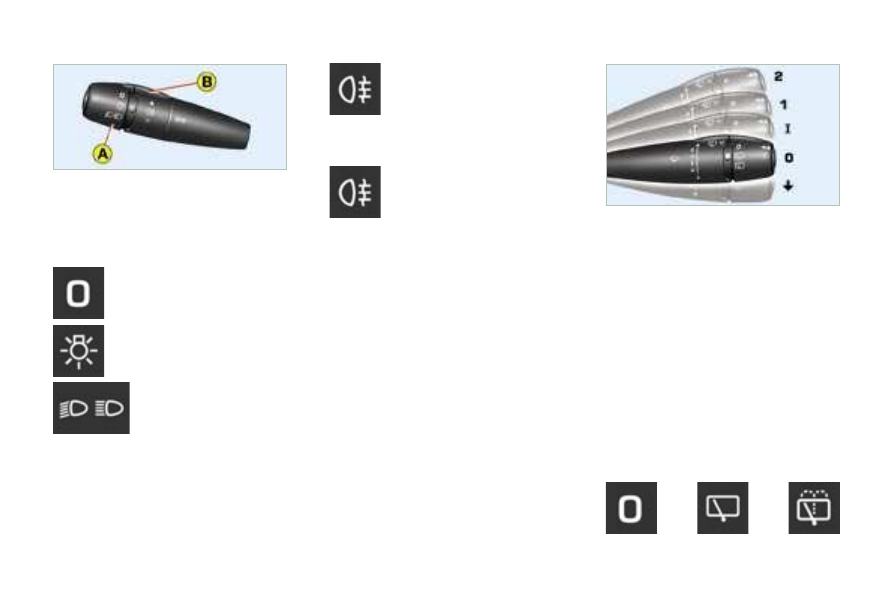

WINDSCREEN WIPERS

Front

2  Rapid wipe (heavy rain).

1  Normal wipe (moderate rain).

I

Intermittent wipe.

0  Off.


  Single wipe.

Windscreen wash-wipe: pull the stalk

towards you.

STEERING WHEEL

STALKS

LIGHTING

Front and rear lights (ring A)

Front fog lamps (1st turn of the ring

forwards).

Front  fog  lamps  and  rear  fog  lamp

(2nd turn of the ring forwards).

To  switch  off:  turn  the  ring  rear-

wards.

Lights off

Side lights

Dipped

headlamps/

Main beam headlamps

Vehicles fitted with a rear

fog lamp (ring B)

Turn the ring forwards.

Vehicles fitted with front

fog lamps and a rear fog

lamp (ring B)

Off

Wash-

wipe

Intermittent

wipe

Rear



 63



 65

8 -

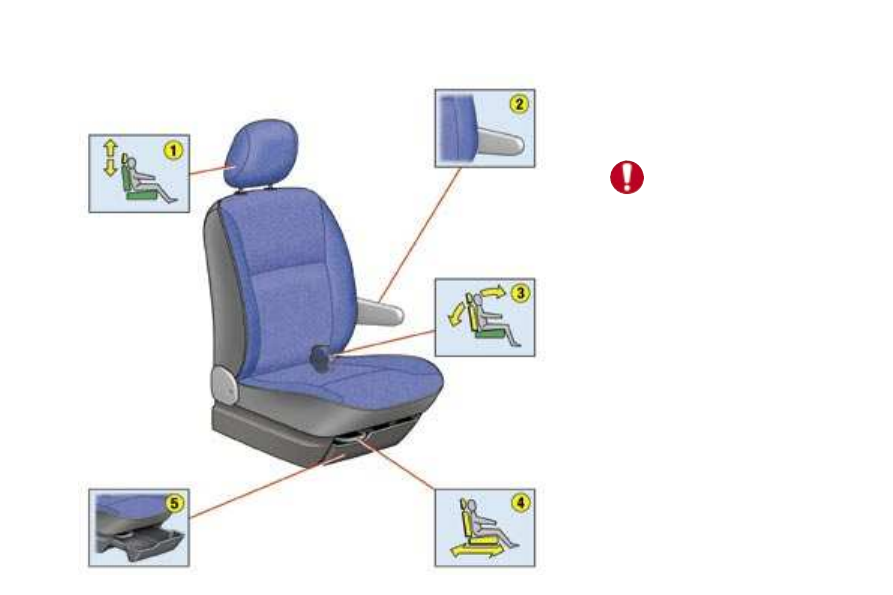

SEATS

Driver and passenger seats

1 -  Head restraint height

adjustment.

Never  travel  with  the  head

restraints removed.

2 -  Armrest.

3 -  Seat back angle adjustment.

4 -  Forwards-backwards

adjustment.

5 -  Storage drawer

(passenger or driver).



 44

Familiarisation

9

Familiarisation -

AIR BAGS

The  air  bag  system  has  been  de-

signed to maximise the safety of the

occupants in the event of serious col-

lisions.  It  works  in  conjunction  with

the pretensioning seat belts.

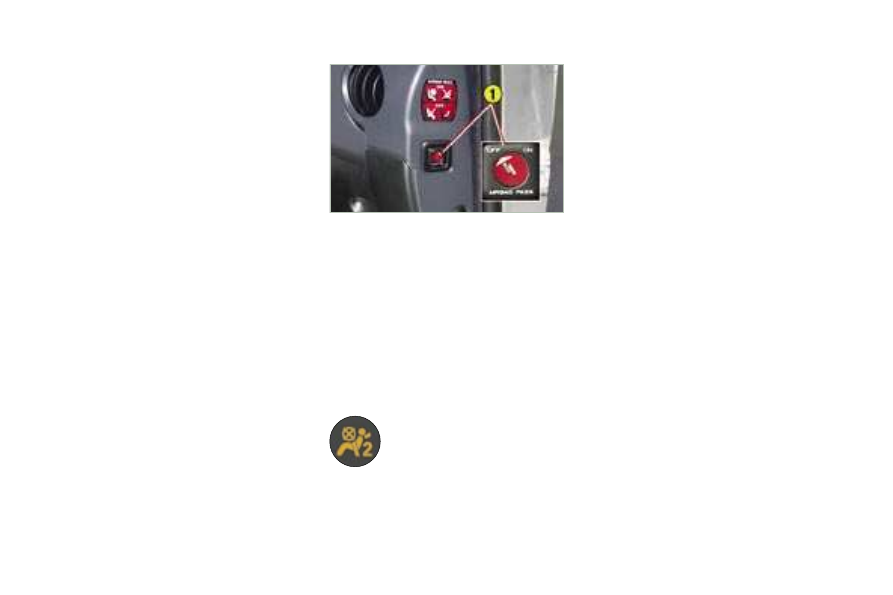

Disarming the passenger air bag




With  the  ignition  off,  insert  the

ignition  key  into  the  passenger

air bag switch

1 and turn it to the

"OFF" position.

As  soon  as  you  remove  the  child

seat,  turn  the  air  bag  switch  to  the

"ON" position to activate the air bag

again.

Disarming check

With  the  ignition  switched

on  (2nd  notch),  illumina-

tion of this warning light in-

dicates  that  the  passenger

air bag is disarmed (switch

in the

"OFF" position).

The warning light remains on through-

out the duration of disarming.



 82

Front air bags

These are folded in the centre of the

steering  wheel  for  the  driver  and  in

the  fascia  for  the  front  passenger.

They  are  deployed  simultaneously,

except in cases where the passenger

air bag is disarmed.

Side air bags

Side  air  bags  are  incorporated  into

the  front  seat  back  frame,  on  the

door side.

They are deployed independently of

each  other,  on  whichever  side  the

collision occurs.

Precautions regarding the

passenger air bag


 disarm the air bag if you install a

rear-facing child seat,



 activate  the  air  bag  for  an  adult

passenger.



 81

10 -

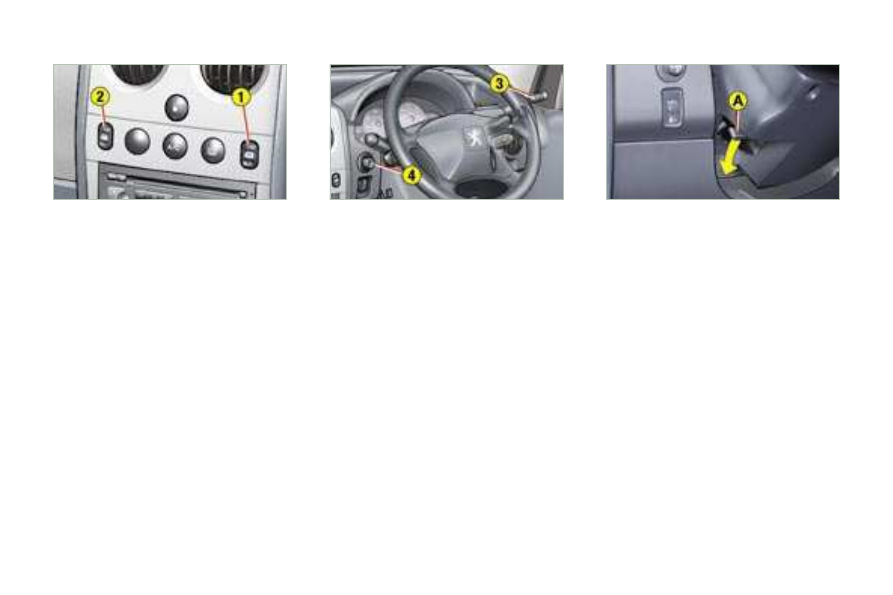

STEERING WHEEL HEIGHT

ADJUSTMENT



 When stationary, push the control

A forwards to unlock the steering

wheel.



 Adjust  the  height  of  the  steering

wheel.



 Lock  it  by  pulling  control

A  to-

wards you fully.

ELECTRIC WINDOWS

1.  Driver’s electric window.

2.  Passenger’s electric window.

EXTERIOR MIRRORS



 Move  the  manual  control

3  in  all

four directions to adjust.

Electric control for

the passenger’s side mirror



 From  the  driver's  seat,  adjust  in

all four directions by operating the

control

4.

Manual mode:


 Press  the  switch.  The  window

stops as soon as the switch is re-

leased.

Automatic mode (driver):


 Press  and  hold  the  switch.  One

touch completely opens or closes

the window.



 68



 69



 72

Familiarisation

11

Familiarisation -

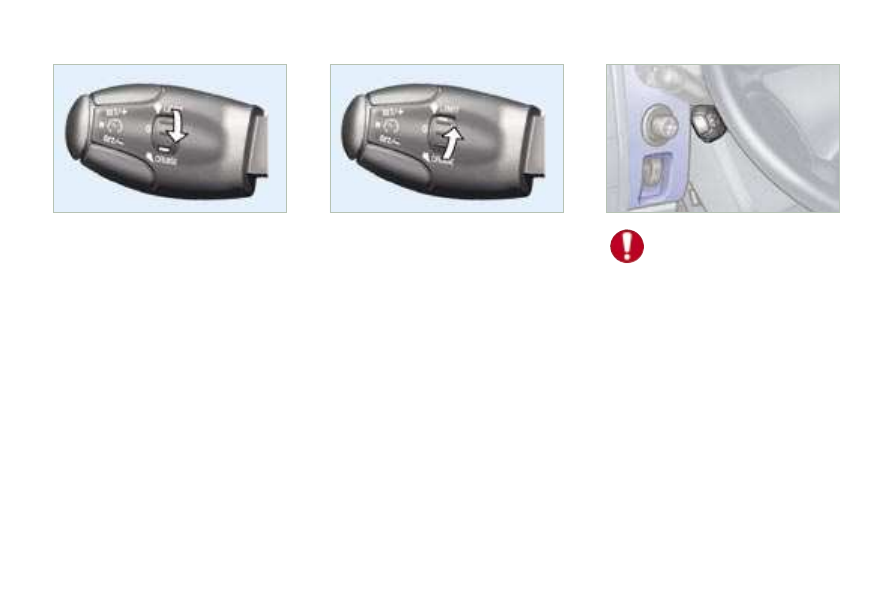

CRUISE CONTROL

The  cruise  control  has  a  display  on

the instrument panel which indicates

the programmed reference speed.

It  enables  the  vehicle  to  maintain  a

constant speed, programmed by the

driver.

In  order  to  be  programmed  or  ac-

tivated,  the  vehicle  speed  must  be

above 25 mph (40 km/h), with at least

fourth gear engaged.

SPEED LIMITER

This  speed  limiter  indicates  the  sta-

tus of selection of the function on the

instrument  panel  and  displays  the

programmed  speed.  The  minimum

speed which can be programmed is

20 mph (30 km/h).

It prevents the vehicle from exceed-

ing  the  speed  programmed  by  the

driver,  this  function  remains  active

regardless of any action on the brake

or clutch pedals. On the other hand,

pressing the accelerator pedal to the

point of resistance does not have any

effect. If the driver wishes to exceed

the programmed limit, he must force

the  accelerator  pedal  travel  beyond

this point of resistance.



76



 78

On  vehicles  which  are  fit-

ted  with  the  speed  limiter

and cruise control functions,

these  functions  cannot  be

activated simultaneously.

Setting  adjustments  must  be

made when stationary with the en-

gine running, or while the vehicle

is moving.

12 -

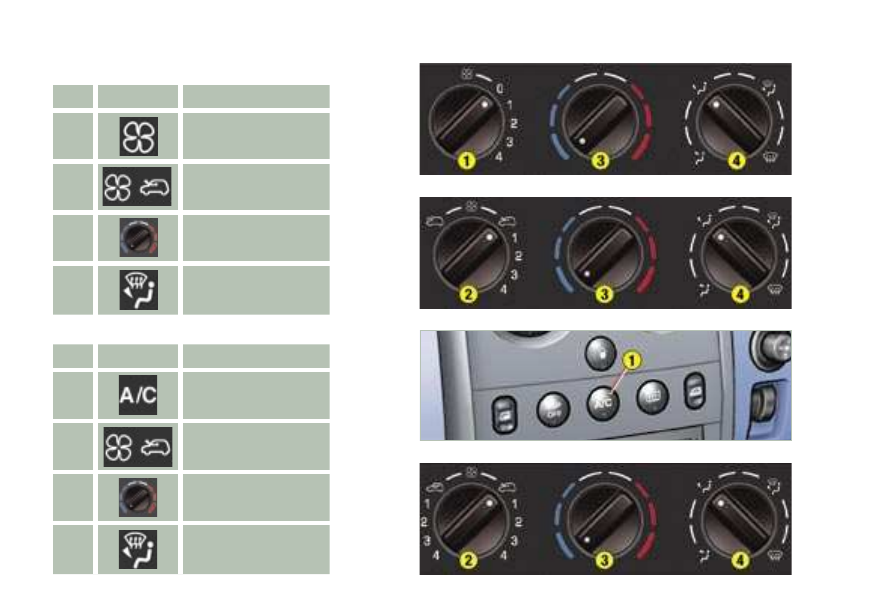

HEATING

AIR CONDITIONING

N°

Symbol

Function

1

Air flow adjustment.

2

Air flow adjustment

and air intake

control.

3

Temperature

adjustment.

4

Air distribution

adjustment.

N°

Symbol

Function

1

Air conditioning

control.

2

Air flow adjustment

and air intake

control.

3

Temperature

adjustment.

4

Air distribution

adjustment.



 40



 42

Familiarisation

13

Familiarisation -

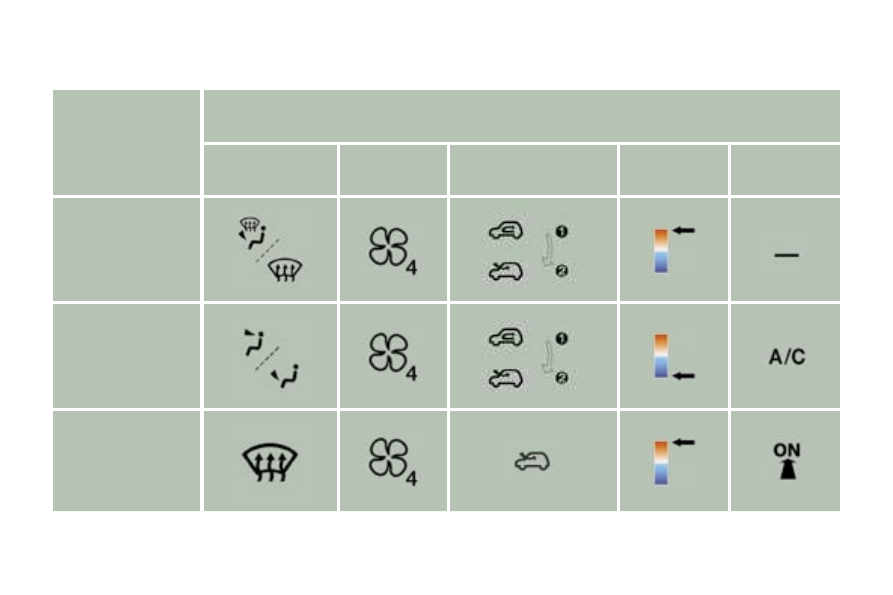

RECOMMENDED INTERIOR SETTINGS

I require...

Heating or Manual air conditioning

Air distribution

Air flow

Air recirculation/Intake

of exterior air

Temperature

Manual AC

HOT

COLD

DEMISTING

DE-ICING

14 -

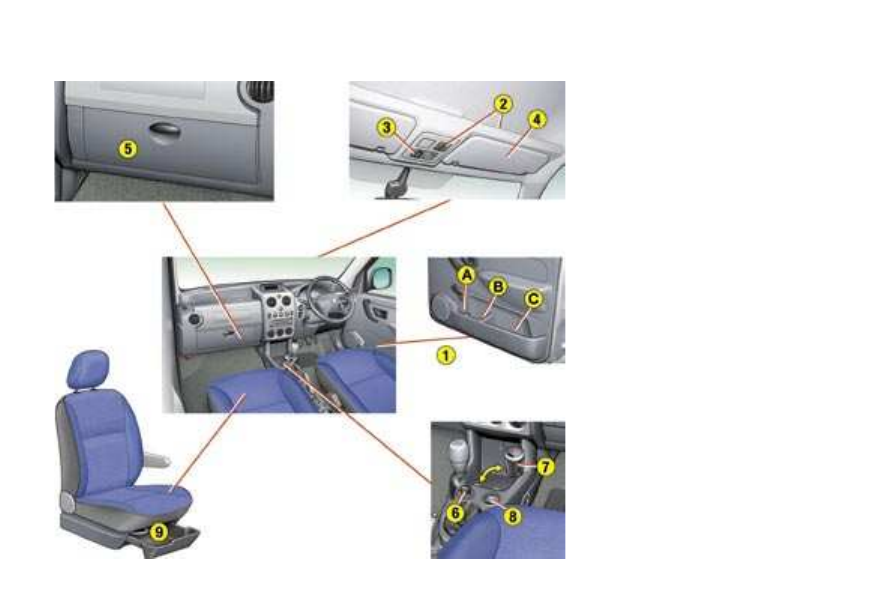

FRONT FITTINGS

1.  Storage compartments

in the doors



A. Bottle holder.



B. Can holder.



C. Storage compartment.

2.  Overhead storage with map

reading light

3.  Courtesy light

4.  Sun visor

5.  Glove box

6.  Lighter

7.  Removable ashtray

8.  12 V accessories socket

9.  Storage drawer



 71

Familiarisation

15

Familiarisation -

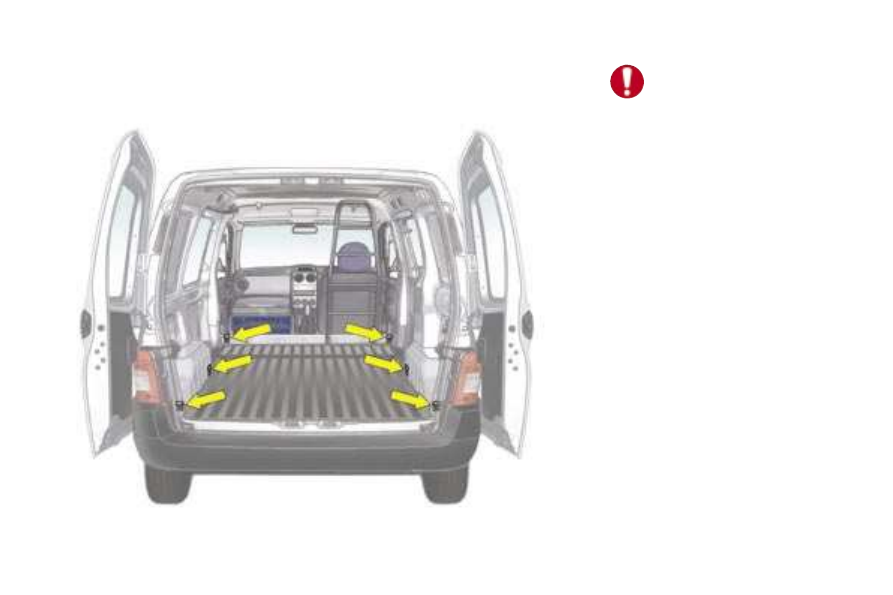

STOWING RINGS

For  greater  safety,  always

secure  the  loads  transported

firmly.



 73

16 -

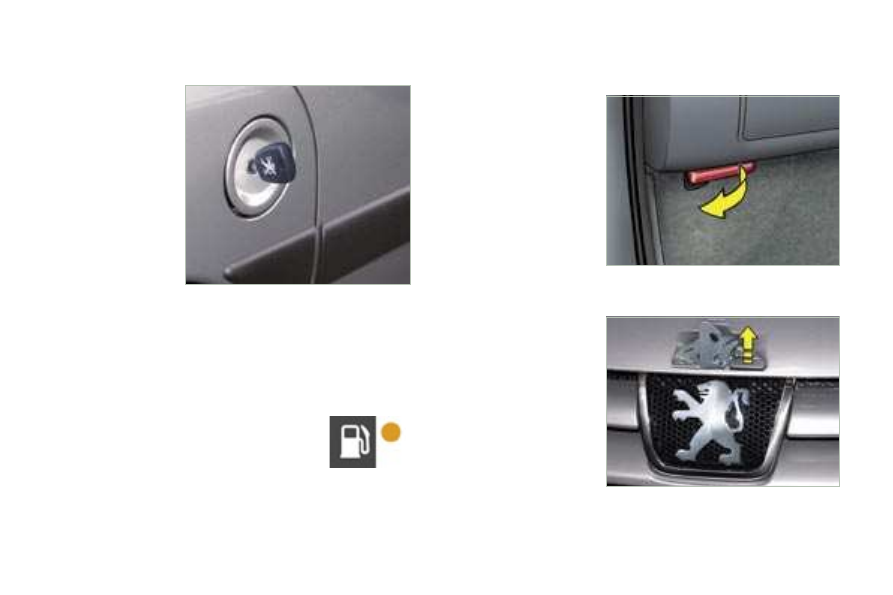

FILLING WITH FUEL

This  operation  must  be  carried  out

with

the engine switched off.



 Insert  the  key  then  turn  it  to  the

left.



 Remove the cap.

An  indication  shows  which  type  of

fuel to use.

When you fill your tank, do not conti-

nue after the third cut-off of the pump.

This could cause a malfunction.

The capacity of the tank is approxi-

mately  55  litres  for  petrol  engines

and 60 litres for Diesel engines.

From  the  time  this  light  comes  on,

you  have  enough  fuel  left  to  cover



approximately 30 miles (50 km).

Outside the vehicle: Lift the control,

raise the bonnet and secure the strut

to keep the bonnet open.

OPENING THE BONNET

Inside  the  vehicle:  Pull  the  control

on the left-hand side, under the fas-

cia panel.

Note: the right-hand sliding side door

cannot be opened while the fuel tank

cap is removed.

Low fuel level

warning light



 62



 62

Familiarisation

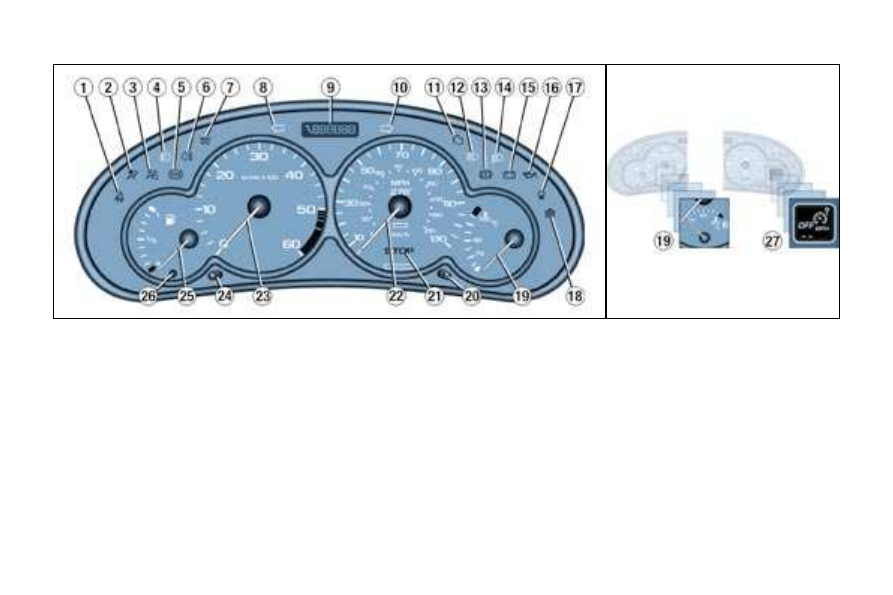

Instruments, controls and displays

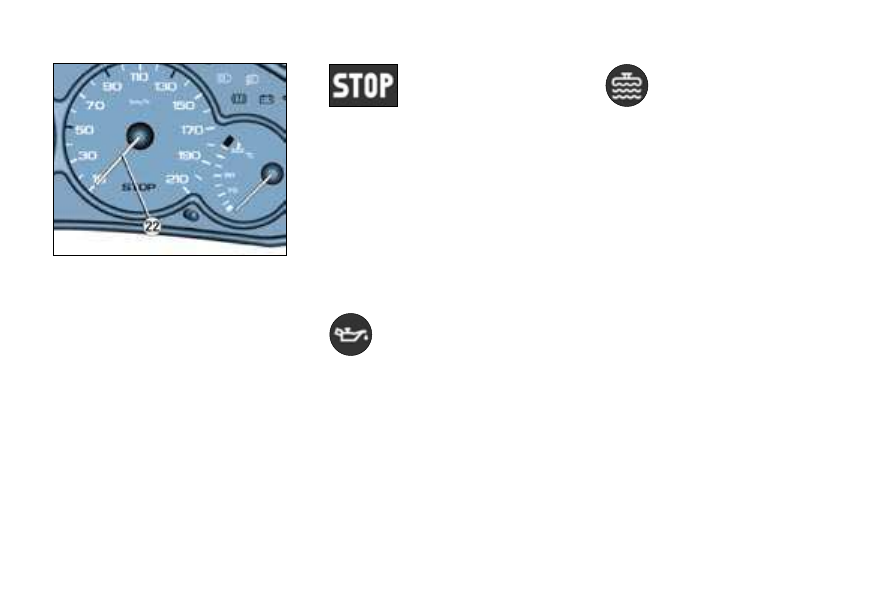

18 -

1.  Seat belt not fastened warning

light

2.  Passenger air bag disarmed

warning light

3.  Front and side air bags warning

light

4.  Front fog lamps indicator light
5.  Anti-lock braking system (ABS)

warning light

6.  Rear fog lamp indicator light
7.  Diesel pre-heat warning light
8.  Left hand direction indicator
9.  Total distance recorder, service

indicator and engine oil level in-

dicator

10.  Right hand direction indicator

11.  Emission control system warn-

ing light

12.  Main beam headlamps indicator

light

13.  Handbrake, low brake fluid level

and electronic brake force distri-

bution warning light

14.  Dipped beam headlamps indica-

tor light

15.  Battery charge warning light

16.  Engine oil pressure and tem-

perature warning light

17.  Water in diesel filter warning

light

18.  Low coolant level warning light

19.  Coolant temperature indicator
20.  Total distance recorder button
21.  Central (STOP) warning light
22.  Speedometer*
23.  Rev counter
24.  Lighting rheostat button
25.  Fuel level indicator
26.  Low fuel level warning light
27.  Speed limiter/cruise control display
*  Version  indicating  kilometres,  ac-

cording to country .

INSTRUMENT PANEL: PETROL - DIESEL

19

Instruments, controls and displays -

INSTRUMENTS AND

CONTROLS

A permanently lit warning light or

one flashing, with the engine run-

ning,  indicates  an  operating  fault

of  the  unit  concerned.  The  illumi-

nation  of  certain  warning  lights

may be accompanied by an audible

signal and a message on the mul-

tifunction  display.  Do  not  ignore

this warning: consult a PEUGEOT

dealer as soon as possible.

If  the  central  STOP  warning  light

comes  on  when  you  are  driving,

stop  your  vehicle  immediately,

where it is safe to do so.

Central (STOP)

warning light

Linked  to  the  warning

lights:

-  "engine  oil  pressure  and  tempera-

ture",

-  "low coolant level",

-  "handbrake",

-  "low brake fluid level",

-  "electronic  brake  force  distribution

system fault".

Linked  with  the  "coolant  tempera-

ture" indicator.

You must stop if the light flashes

with the engine running.

Consult a PEUGEOT dealer.

Engine oil pressure

and temperature

warning light

Linked  to  the  central  (STOP)  warning

light.

You must stop.

This  warning  light  indicates  one  of  the

following:

-  insufficient oil pressure indicated by

the  message

"Oil  pressure  insuffi-

cient" on the multifunction display.

-  a  lack  of  oil  in  the  lubrication  circuit.

Top up the level,

-  an oil temperature which is too high. To

lower the oil temperature, reduce your

speed.

Lighting of the warning light is accompa-

nied by an audible signal.

Consult a PEUGEOT dealer.

Diesel engine low

coolant level warning

light

Linked  to  the  central  (STOP)  warn-

ing light.

This  comes  on  for  a  few  seconds

when the ignition is switched on.

Lighting  of  this  warning  light  is  ac-

companied by an audible signal and

the message

"Top up engine cool-

ant  level"  on  the  multifunction  dis-

play.

You must stop.

Wait  for  the  engine  to  cool  before

topping up the level.

The cooling circuit is pressurised.

In the event of breakdown and to

pre-

vent any risk of burns, unscrew the

cap  by  two  turns  to  allow  the  pres-

sure to drop.

When the pressure has dropped, re-

move the cap and top up the level.

Consult a PEUGEOT dealer.

Instruments, controls and displays

20 -

Battery charge warning

light

This comes on for a few sec-

onds  when  the  ignition  is

switched on. Lighting of this warning

light, when the engine is running, ac-

companied by an audible signal and

the message

"Battery charge fault"

on the multifunction display, indicates

one of the following:

-  faulty operation of the charging cir-

cuit,

-  slack battery or starter terminals,

-  a cut or slack alternator belt,

-  an alternator failure.

Consult a PEUGEOT dealer.

Emission control

system warning light

This comes on for a few sec-

onds each time the ignition is

switched on.

If  it  comes  on  with  the  engine  run-

ning,  accompanied  by  an  audible

signal and the message on the multi-

function display:

-

"Antipollution  fault",  this  indi-

cates a failure of the emission con-

trol system.

-

"Catalytic  converter  fault",  this

indicates a malfunction of the injec-

tion  or  ignition  system.  There  is  a

risk of damage to the catalytic con-

verter (petrol engine only).

Consult a PEUGEOT dealer.

Diesel engine pre-heat

warning light

Wait  until  the  warning  light

goes  out  before  starting  the

engine.

If  the  temperature  is  high  enough,

the  warning  light  comes  on  for  less

than  one  second.  You  can  start  the

engine without waiting.

Anti-lock braking

system (ABS) warning

light

This comes on for a few seconds each

time the ignition is switched on.

If  the  warning  light  remains  on  or

comes  on  above  8  mph  (12  km/h),

this indicates an ABS malfunction.

However, the vehicle retains conven-

tional servo-assisted braking.

Lighting of this warning light, accom-

panied by an audible signal and the

message

"ABS  fault"  on  the  multi-

function  display,  indicates  an  ABS

fault.

Consult a PEUGEOT dealer.

Handbrake, low

brake fluid level and

Electronic Brake Force

Distribution system

fault warning light

Linked  to  the  central  (STOP)  warn-

ing light.

This comes on each time the ignition

is switched on.

Lighting  of  this  warning  light  is  ac-

companied by an audible signal and

a message on the multifunction dis-

play indicating the cause of the warn-

ing:

-

"Handbrake on", if the handbrake

is applied or not fully released,

-

"Brake fluid level low" if there is

an  excessive  drop  in  brake  fluid

level  (if  the  warning  light  remains

on even when the handbrake is re-

leased),

-

"Braking  fault"  is  displayed  to-

gether with the ABS warning light,

indicating  a  malfunction  of  the

Electronic Brake Force Distribution

system.

You must stop.

Consult a PEUGEOT dealer.
