Peugeot Partner VP (2007 year). Manual - part 1

4 - Familiarisation

5

Familiarisation -

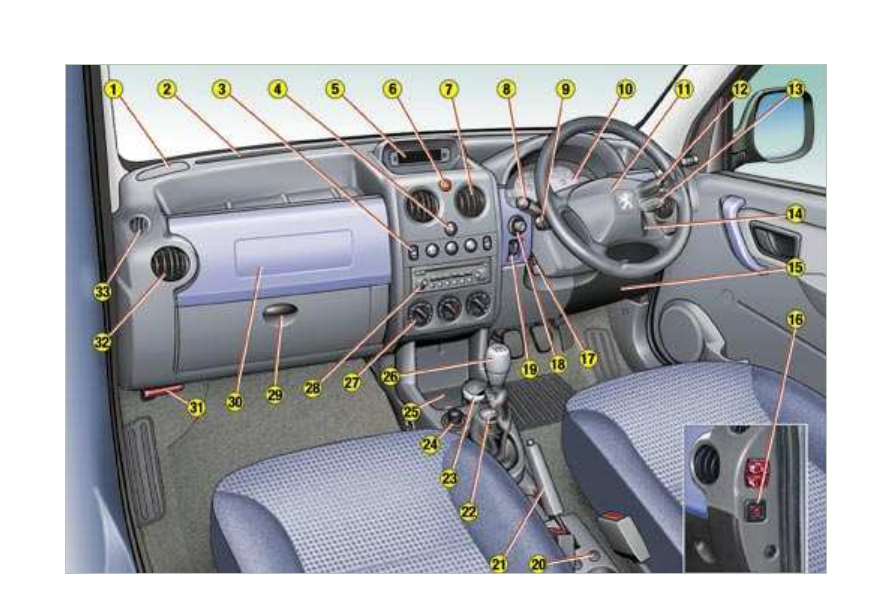

INSTRUMENTS AND CONTROLS

12 - Windscreen wash-wipe stalk.

13 - Audio equipment steering wheel

control.

14 - Steering lock and ignition.

15 - Fuse box.

16 - Passenger air bag disarming

control.

17 - Steering wheel adjustment

control.

18 - Passenger’s electric mirror

control.

19 - Headlamp height adjustment.

20 - Heated seats control or parking

assistance deactivation switch.

21 - Handbrake.

22 - 12 V accessories socket.

23 - Removable ashtray.

24 - Lighter.

25 - Storage.

26 - Gear lever.

27 - Heating/air conditioning

controls.

28 - Audio RB3 or RD3.

29 - Lower glove box.

30 - Upper glove box or passenger

air bag.

31 - Bonnet release.

32 - Side adjustable heating/

ventilation vents.

33 - Side window demisting vents.

1 -  Speaker (tweeter).

2 -  Windscreen demisting vents.

3 -  Controls:



- Electric windows.



-  Demisting of rear door

windows or tailgate.



- Air conditioning.



- ASR/ESP.

4 -  Central locking button.

5 -  Multifunction display or clock.

6 -  Hazard lights button.

7 -  Central adjustable heating/

ventilation vents.

8 -  Lights and direction indicators

stalk.

9 -  Speed limiter/cruise control.

10 - Instrument panel.

11 - Driver’s air bag.



Horn.

6 -

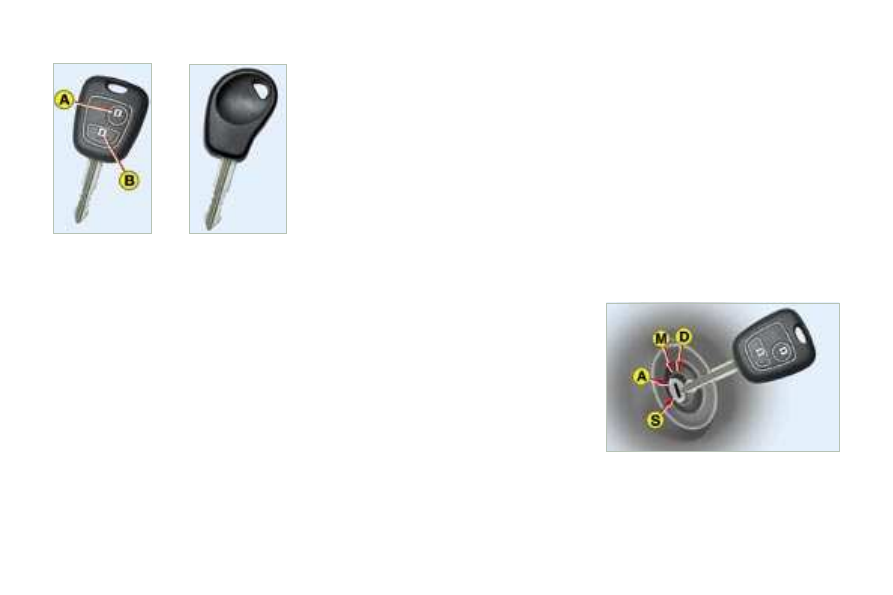

THE KEYS

The keys allow you to switch on the

ignition  and  operate  the  passenger

air bag disarming switch, as well as

to  independently  operate  the  locks

on the doors and the fuel filler cap.

STARTING

STOP position (S):

the ignition is off.

Accessories position (A):

the ignition is off but the accessories

can be used.

Running position (M):

the ignition is on.

Starting position (D):

operates the starter.

The remote control

Locking

Press button

A to lock the vehicle.

This is confirmed by fixed lighting of

the  direction  indicators  for  approxi-

mately two seconds.

Central locking

From the front doors, the keys allow

you to lock and unlock the doors and

tailgate.

If one of the doors or the tailgate is

open, it is impossible to operate the

central locking.

The  remote  control  performs  the

same functions at a distance.

Unlocking

Press button

B to unlock the vehicle.

This is confirmed by rapid flashing of

the direction indicators.

Locating the vehicle

To  locate  your  vehicle,  previously

locked, in a car park:


 press button

A, the courtesy lights

come on and the direction indica-

tors flash for a few seconds.



56

Familiarisation

7

Familiarisation -

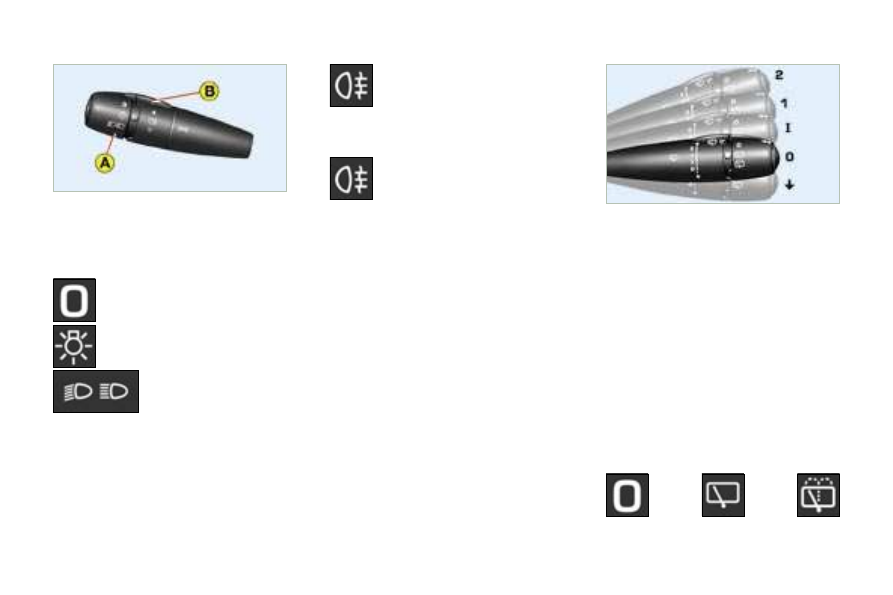

WINDSCREEN WIPERS

Front

2  Rapid wipe (heavy rain).

1  Normal wipe (moderate rain).

I

Intermittent wipe.

0  Off.


  Single wipe.

Windscreen wash-wipe: pull the stalk

towards you.

STEERING WHEEL STALKS
LIGHTING

Front and rear lights (ring A)

Front fog lamps (1st turn of the ring

forwards).

Front  fog  lamps  and  rear  fog  lamp

(2nd turn of the ring forwards).

To  switch  off:  turn  the  ring  rear-

wards.

Lights off

Side lights

Dipped beam/

Main beam

Vehicles fitted with a rear

fog lamp (ring B)

Turn the ring forwards.

Vehicles fitted with front

fog lamps and a rear fog

lamp (ring B)

Rear

Off

Intermittent

wipe

Wash-

wipe



66



68

8 -

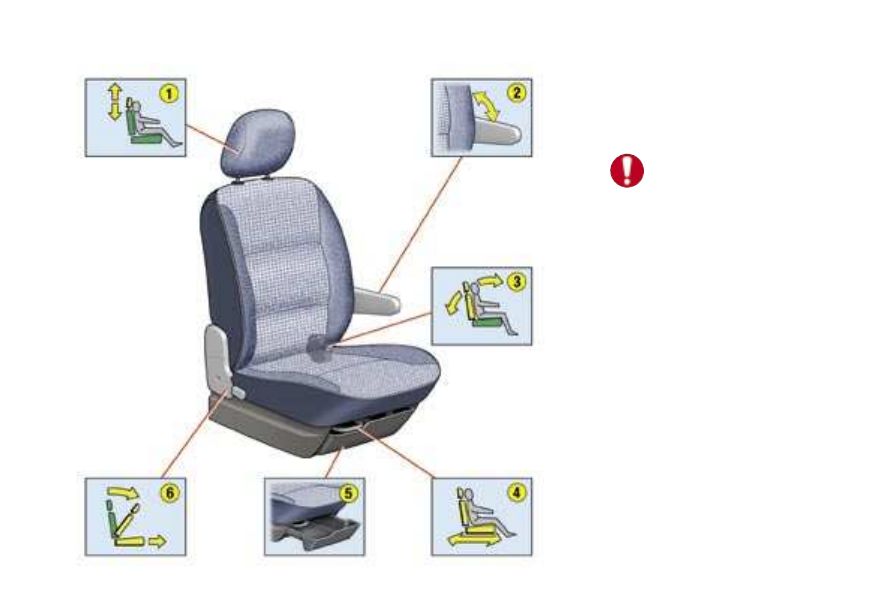

FRONT SEATS

Driver and passenger seats

1 -  Head restraint height

adjustment.

2 -  Armrest.

3 -  Seat back angle adjustment.

4 -  Forwards-backwards

adjustment.

5 -  Storage drawer (passenger).

6 -  Access to rear seats.

Never  travel  with  the  head

restraints removed.



44

Familiarisation

9

Familiarisation -

AIR BAGS

The  air  bag  system  has  been  de-

signed to maximise the safety of the

occupants in the event of serious col-

lisions.  It  works  in  conjunction  with

the pretensioning seat belts.

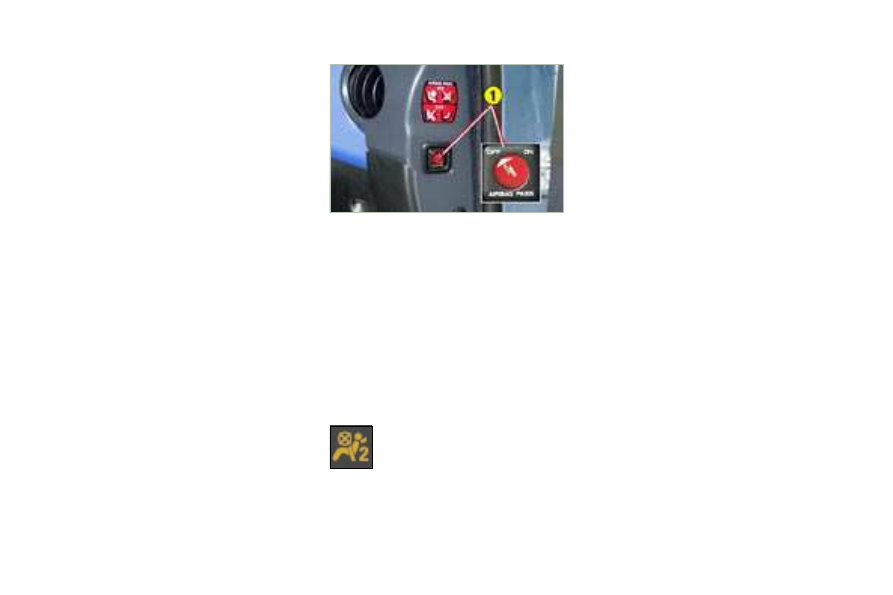

Disarming the passenger air bag




With  the  ignition  off,  insert  the

ignition  key  into  the  passenger

air bag switch

1 and turn it to the

"OFF" position.

As  soon  as  you  remove  the  child

seat,  turn  the  air  bag  switch  to  the

"ON" position, to activate the air bag

again.

Disarming check

Side air bags

Side  air  bags  are  incorporated  into

the  front  seat  back  frame,  on  the

door side.

They are deployed independently of

each  other,  on  whichever  side  the

collision occurs.

With the ignition switched on

(2nd  notch),  illumination  of

this  warning  light  indicates

that the passenger air bag is

disarmed (switch in the

"OFF" posi-

tion).

The warning light remains on through-

out the duration of disarming.

Front air bags

These are folded in the centre of the

steering  wheel  for  the  driver  and  in

the  fascia  for  the  front  passenger.

They  are  deployed  simultaneously,

except in cases where the passenger

air bag is disarmed.

Precautions regarding the

passenger air bag


 disarm the air bag if you install a

rear-facing child seat,



 activate  the  air  bag  for  an  adult

passenger.



90



89

10 -

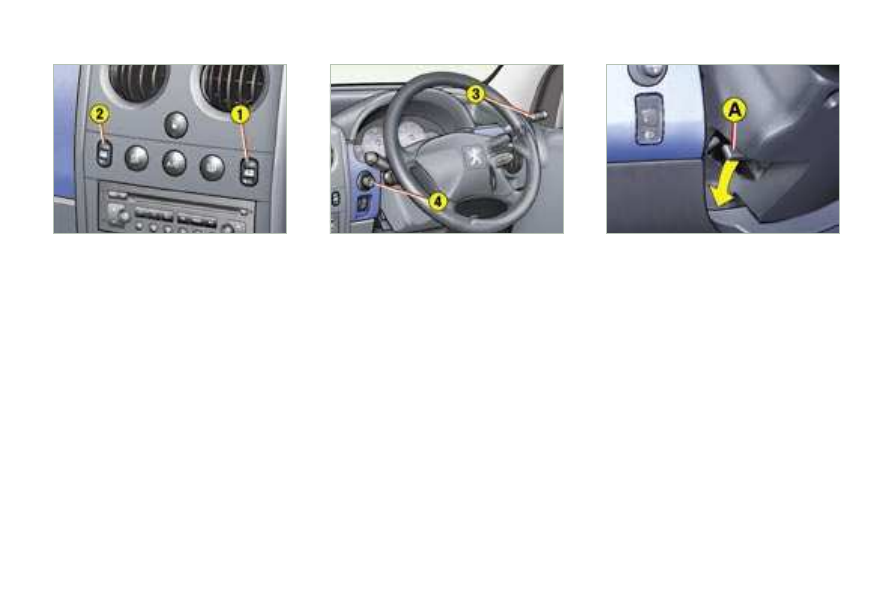

ELECTRIC

WINDOWS

1 -  Driver’s electric window

2 -  Passenger’s electric window.

EXTERIOR MIRRORS



 Move  the  manual  control

3  in  all

four directions to adjust.

STEERING WHEEL HEIGHT

ADJUSTMENT



 When  stationary,  push  the  control

A

forwards to unlock the steering wheel.



 Adjust  the  height  of  the  steering

wheel.



 Lock  it  by  pulling  control

A  to-

wards you fully.

Electric control for the

passenger’s side mirror



 From  the  driver's  seat,  adjust  in

all four directions by operating the

control

4.

Manual mode:


 Press  the  switch.  The  window

stops as soon as the switch is re-

leased.

Automatic mode (driver):


 Press  and  hold  the  switch.  One

touch completely opens or closes

the window.



71



72



73

Familiarisation

11

Familiarisation -

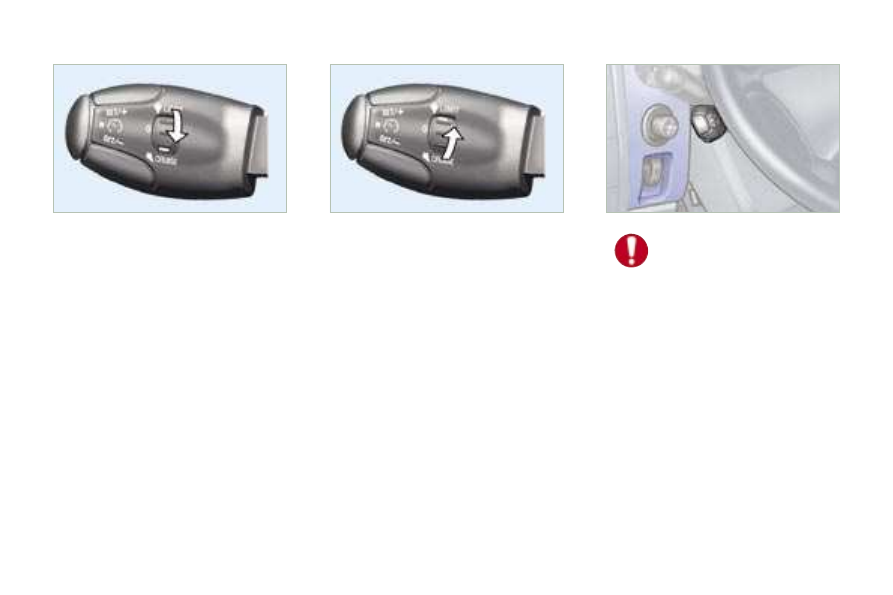

CRUISE CONTROL

The  cruise  control  has  a  display  on

the instrument panel which indicates

the programmed reference speed.

It  enables  the  vehicle  to  maintain  a

constant speed, programmed by the

driver.

In order to be programmed or activat-

ed, the vehicle speed must be above

25 mph (40 km/h), with at least fourth

gear engaged.

SPEED LIMITER

This  speed  limiter  indicates  the  sta-

tus of selection of the function on the

instrument  panel  and  displays  the

programmed  speed.  The  minimum

speed which can be programmed is

20 mph (30 km/h).

It prevents the vehicle from exceed-

ing  the  speed  programmed  by  the

driver,  this  function  remains  active

regardless of any action on the brake

or clutch pedals. On the other hand,

pressing the accelerator pedal to the

point of resistance does not have any

effect. If the driver wishes to exceed

the programmed limit, he must force

the  accelerator  pedal  travel  beyond

this point of resistance.

On  vehicles  which  are  fit-

ted  with  the  speed  limiter

and cruise control functions,

these  functions  cannot  be

activated simultaneously.

Setting  adjustments  must  be

made when stationary with the en-

gine running, or while the vehicle

is moving.



86



84

12 -

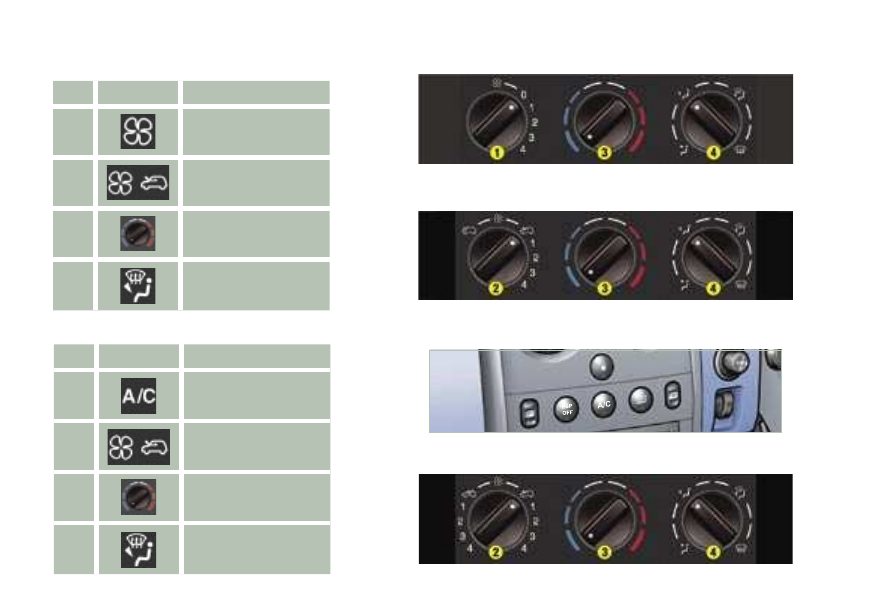

HEATING

N°

Symbol

Function

1

Air flow adjustment.

2

Air flow adjustment

and air intake

control.

3

Temperature

adjustment.

4

Air distribution

adjustment.

AIR CONDITIONING



42



40

N°

Symbol

Function

1

Air conditioning

control.

2

Air flow adjustment

and air intake

control.

3

Temperature

adjustment.

4

Air distribution

adjustment.

Familiarisation

13

Familiarisation -

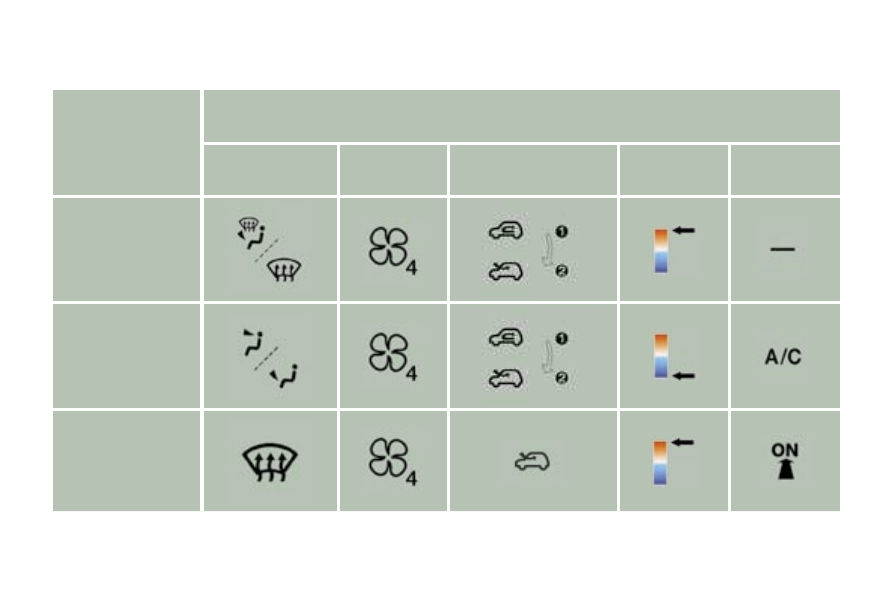

I require...

Heating or Manual air conditioning

Air distribution

Air flow

Air recirculation/Intake

of exterior air

Temperature

Manual AC

HOT

COLD

DEMISTING

DE-ICING

RECOMMENDED INTERIOR SETTINGS

14 -

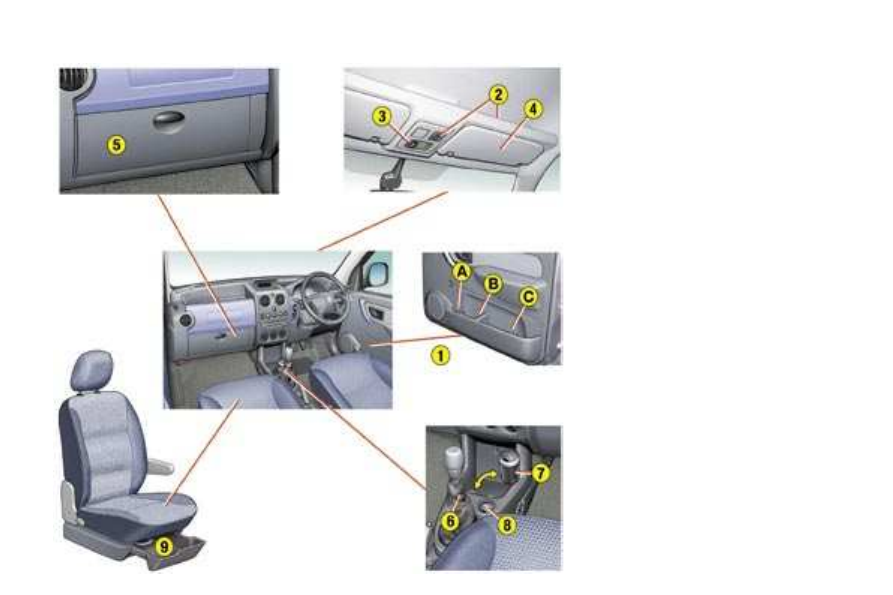

FRONT FITTINGS

1.  Storage compartments in the

doors



A. Bottle holder.



B. Can holder.



C. Storage compartment.

2.  Overhead storage with map

reading light

3.  Courtesy light

4.  Sun visors

5.  Glove box

6.  Lighter

7.  Removable ashtray

8.  12 v accessories socket

9.  Storage drawer



74

Familiarisation

15

Familiarisation -

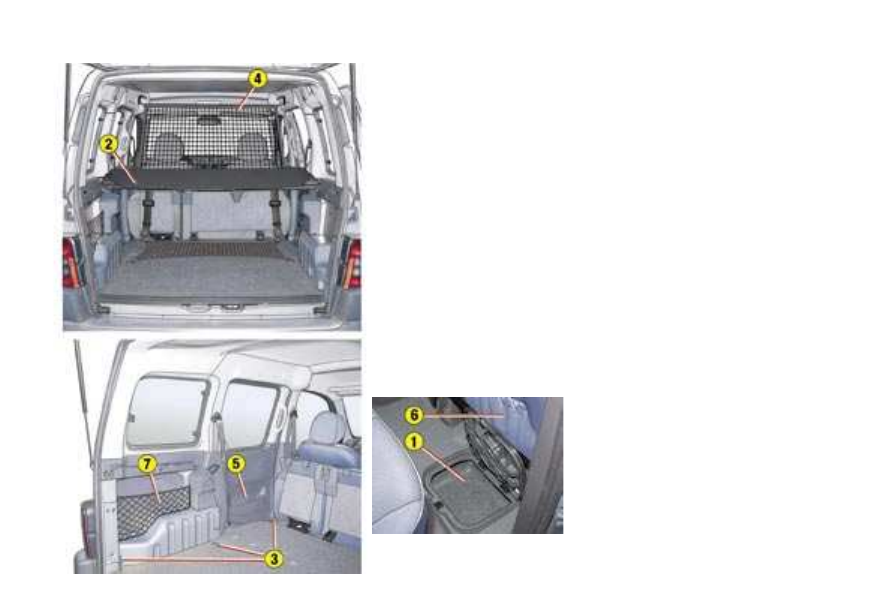

REAR FITTINGS

1.  Trays between the front and

rear seats

2.  Load space cover

3.  Stowing rings

4.  High load retaining net

5.  Side door storage compartment

6.  Seat back storage pockets

7.  Storage net



76

16 -

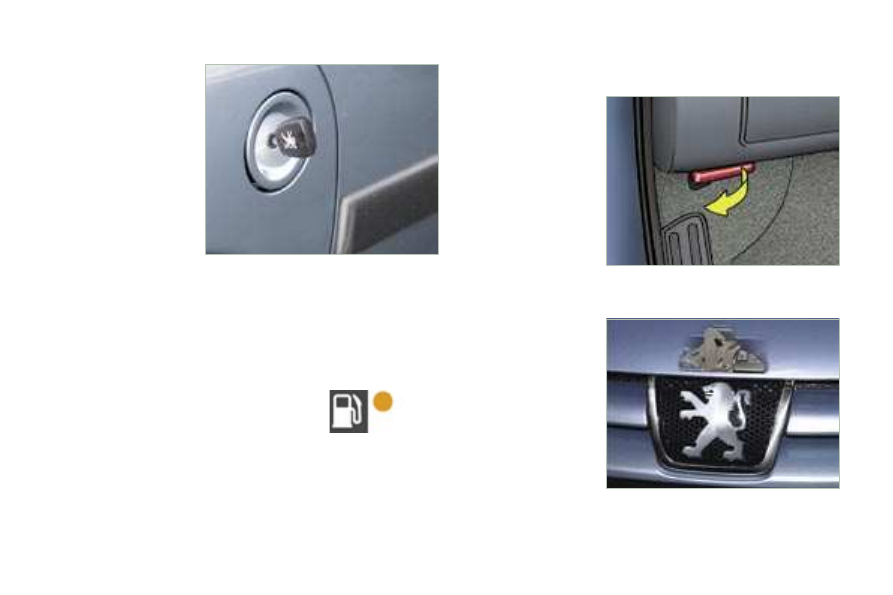

FILLING WITH FUEL

This  operation  must  be  carried  out

with

the engine switched off.



 Insert  the  key  then  turn  it  to  the

left.



 Remove the cap.

An  indication  shows  which  type  of

fuel to use.

When you fill your tank, do not contin-

ue after the third cut-off of the pump.

This could cause a malfunction.

The capacity of the tank is approx-

imately 55 litres for petrol engines

and 60 litres for Diesel engines.

Note: the right-hand sliding side door

cannot be opened while the fuel tank

cap is removed.

Low fuel level

warning light

From  the  time  this  light  comes  on,

you  have  enough  fuel  left  to  cover



approximately 30 miles (50 km).

OPENING THE BONNET

Inside  the  vehicle:  Pull  the  control

on the left-hand side, under the fas-

cia panel.

Outside the vehicle: Lift the control,

raise the bonnet and secure the strut

to keep the bonnet open.



65



64

Familiarisation

Instruments, controls and displays

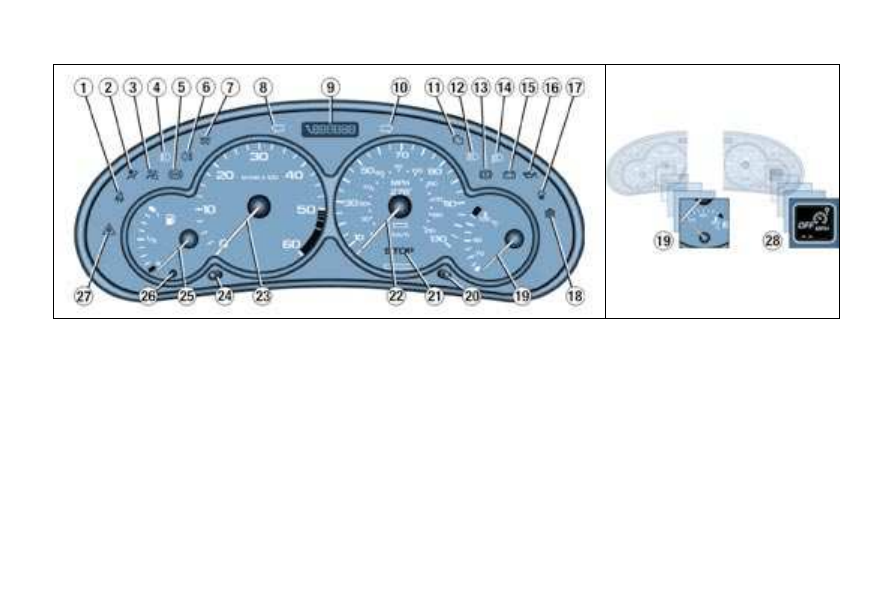

18 -

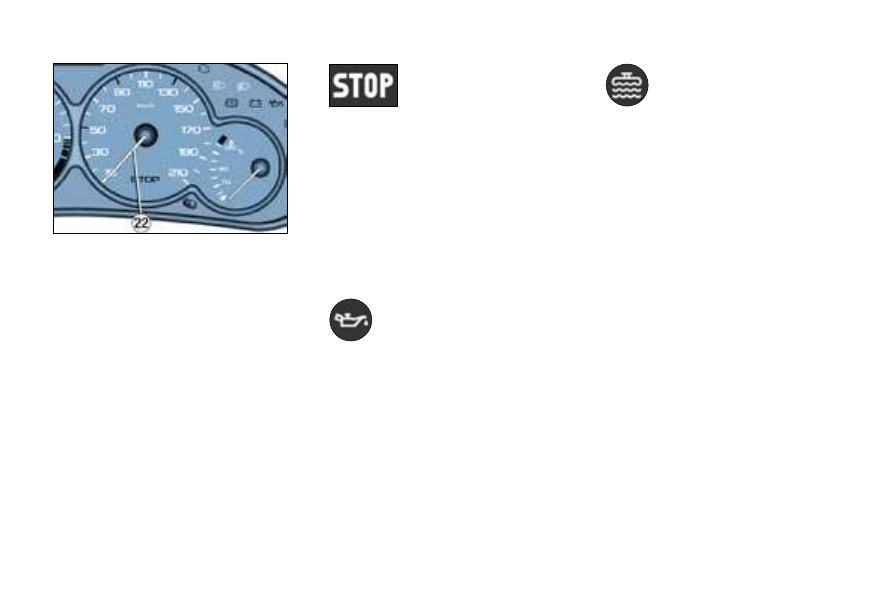

1.  Seat belt not fastened warning

light

2.  Passenger air bag disarmed

warning light

3.  Front and side air bags warning

light

4.  Front fog lamps indicator light
5.  Anti-lock braking system (ABS)

warning light

6.  Rear fog lamp indicator light
7.  Diesel pre-heat warning light
8.  Left hand direction indicator
9.  Total distance recorder, service

indicator and engine oil level

indicator

10.  Right hand direction indicator

11.  Emission control system

warning light

12.  Main beam headlamps indicator

light

13.  Handbrake, low brake fluid

level and electronic brake force

distribution warning light

14.  Dipped beam headlamps

indicator light

15.  Battery charge warning light

16.  Engine oil pressure and

temperature warning light

17.  Water in diesel filter warning light

18.  Low coolant level warning light

19.  Coolant temperature indicator

20.  Total distance recorder button
21.  Central (STOP) warning light
22.  Speedometer*
23.  Rev counter
24.  Lighting rheostat button
25.  Fuel level indicator
26.  Low fuel level warning light
27.  Electronic stability control

(ESP/ASR) warning light

28.  Speed limiter/cruise control

display

*  Version  indicating  kilometres,  ac-

cording to country.

INSTRUMENT PANEL: PETROL - DIESEL

19

Instruments, controls and displays -

INSTRUMENTS AND

CONTROLS

A  permanently  lit  warning  light

or  one  flashing, with the engine

running,  indicates  an  operating

fault  of  the  unit  concerned.  The

illumination  of  certain  warning

lights  may  be  accompanied  by

an  audible  signal  and  a  message

on  the  multifunction  display.  Do

not ignore this warning: consult a

PEUGEOT dealer as soon as pos-

sible.

If  the  central  STOP  warning  light

comes  on  when  you  are  driving,

stop  your  vehicle  immediately,

where it is safe to do so.

Central (STOP)

warning light

Linked  to  the  warning

lights:

-  "engine oil pressure and temperature",

-  "low coolant level",

-  "handbrake",

-  "low brake fluid level",

-  "electronic  brake  force  distribution

system fault".

Linked with the "coolant temperature"

indicator.

You must stop if the light flashes

with the engine running.

Consult a PEUGEOT dealer.

Engine oil pressure

and temperature

warning light

Linked to the central (STOP) warning

light.

You must stop.

This  warning  light  indicates  one  of

the following:

-  insufficient oil pressure indicated

by  the  message

"Oil  pressure

insufficient" on  the  multifunction

display.

-  a lack of oil in the lubrication circuit.

Top up the level,

-  an  oil  temperature  which  is  too

high. To lower the oil temperature,

reduce your speed.

Lighting  of  the  warning  light  is

accompanied by an audible signal.

Consult a PEUGEOT dealer.

Diesel engine low

coolant level warning

light

Linked to the central (STOP) warning

light.

This  comes  on  for  a  few  seconds

when the ignition is switched on.

Lighting  of  this  warning  light  is

accompanied  by  an  audible  signal

and  the  message

"Top  up  engine

coolant  level"  on  the  multifunction

display.

You must stop.

Wait  for  the  engine  to  cool  before

topping up the level.

The cooling circuit is pressurised.

In  the  event  of  breakdown  and  to

prevent any risk of burns, unscrew

the  cap  by  two  turns  to  allow  the

pressure to drop.

When  the  pressure  has  dropped,

remove the cap and top up the level.

Consult a PEUGEOT dealer.

Instruments, controls and displays

20 -

Electronic stability

control system (ESP/ASR)

warning light

This comes on for a few seconds each

time the ignition is switched on.

Contact  a  PEUGEOT  dealer  if  the

ESP/ASR  switch  indicator  light

flashes, accompanied by an audible

signal  and  the  message

"ESP/ASR

not  functioning"  on  the  multifunc-

tion  display,  and  this  warning  light

remains  on  or  comes  on  while  the

engine is running and the vehicle is

moving.

While the engine is running and the

vehicle  is  moving,  it  flashes if the

system is activated.

It  comes  on  permanently  when  it  is

disarmed.

Battery charge warning

light

This comes on for a few sec-

onds  when  the  ignition  is

switched on.

Lighting  of  this  warning  light,  when

the  engine  is  running,  accompanied

by  an  audible  signal  and  the  mes-

sage

"Battery charge fault" on the

multifunction  display,  indicates  one

of the following:

-  faulty  operation  of  the  charging

circuit,

-  slack battery or starter terminals,

-  a cut or slack alternator belt,

-  an alternator failure.

Consult a PEUGEOT dealer.

Emission control

system warning light

This comes on for a few sec-

onds each time the ignition is

switched on.

If  it  comes  on  with  the  engine  run-

ning,  accompanied  by  an  audible

signal and the message on the multi-

function display:

-

"Antipollution fault", this indicates

a  failure  of  the  emission  control

system.

-

"Catalytic  converter  fault",  this

indicates  a  malfunction  of  the

injection  or  ignition  system.  There

is a risk of damage to the catalytic

converter (petrol engine only).

Consult a PEUGEOT dealer.

Anti-lock braking

system (ABS) warning

light

This comes on for a few seconds each

time the ignition is switched on.

If  the  warning  light  remains  on  or

comes  on  above  8  mph  (12  km/h),

this indicates an ABS malfunction.

However, the vehicle retains conven-

tional servo-assisted braking.

Lighting  of  this  warning  light,

accompanied  by  an  audible  signal

and the message

"ABS fault" on the

multifunction  display,  indicates  an

ABS fault.

Consult a PEUGEOT dealer.

 Handbrake, low

brake fluid level and

Electronic Brake Force

Distribution system

fault warning light

Linked to the central (STOP) warning

light.

This comes on each time the ignition

is switched on.

Lighting  of  this  warning  light  is

accompanied  by  an  audible  signal

and a message on the multifunction

display  indicating  the  cause  of  the

warning:

-

"Handbrake on", if the handbrake

is applied or not fully released,

-

"Brake fluid level low" if there is

an  excessive  drop  in  brake  fluid

level  (if  the  warning  light  remains

on  even  when  the  handbrake  is

released),

-

"Braking  fault"  is  displayed

together  with  the  ABS  warning

light, indicating a malfunction of the

electronic  brake  force  distribution

system.

You must stop.

Consult a PEUGEOT dealer.
