Зашлифуйте отметки (13).
Установите :



Скоба двери (12)



болтов (11) (не затягивая)

Позиционируйте скобу (12), чтобы отрегулировать выравнивание двери.
Затянуть болты (11) моментом 2 дН.м .

Подсоедините обратно аккумуляторную батарею.
Проверьте функционирование различного оборудования.

Проверьте зазоры и отрегулируйте выравнивание

.

18.01.2012

РАЗБОРК А ­ СБОРК А : БОК ОВАЯ СДВИЖНАЯ ДВЕРЬ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Инструмент для снятия обшивки (­).1350­ZZ.

Рисунок : E5AP30WD

18.01.2012

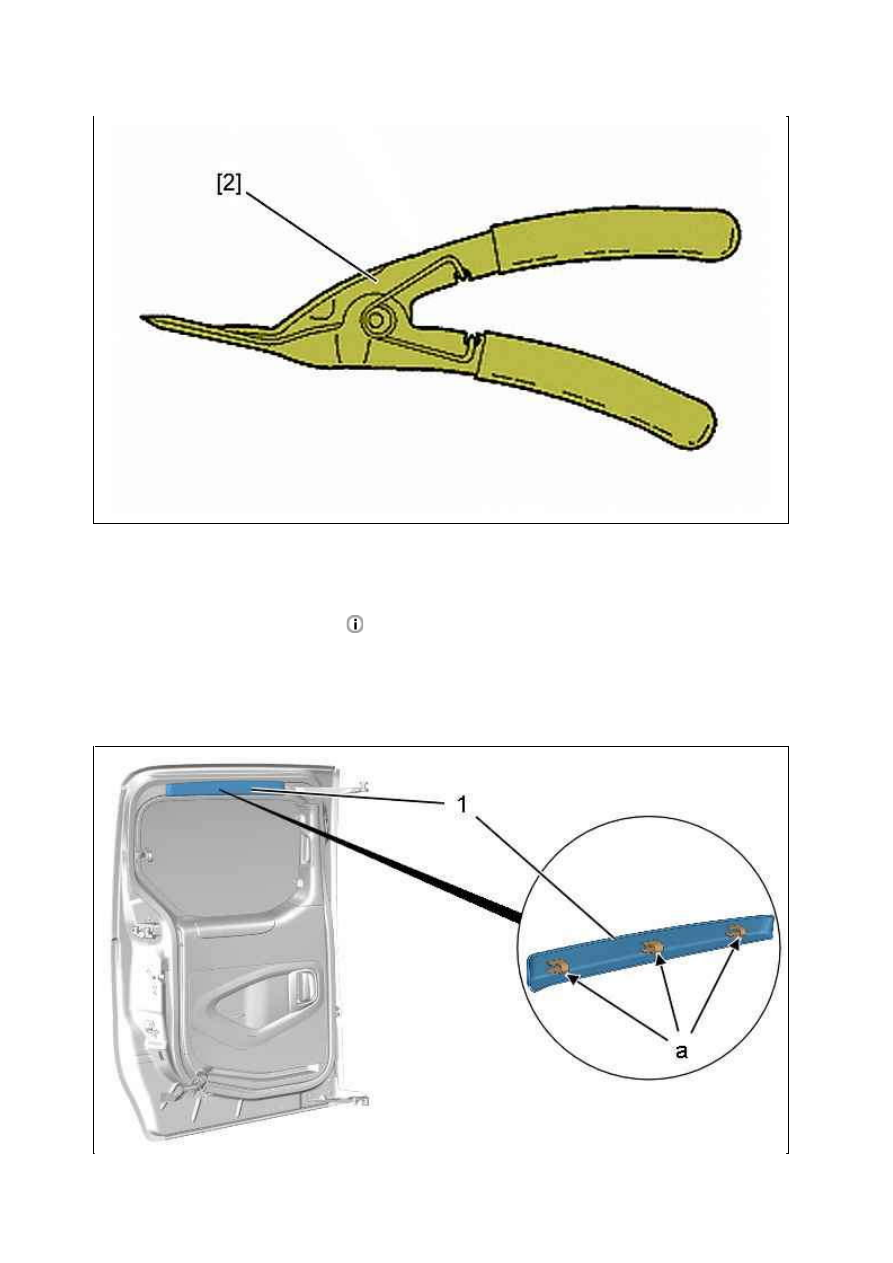

[2] Съемник для пластмассовых штырей (­).1311.

2. Предварительные операции

Снимите боковую сдвижную дверь

.

3. Разборка

3.1. Верхняя накладка двери

Рисунок : E5AP363D

18.01.2012

Отсоединить : Декоративный элемент (1) ( в "a") ; С помощью приспособления [1].
Снимите : Декоративный элемент (1).

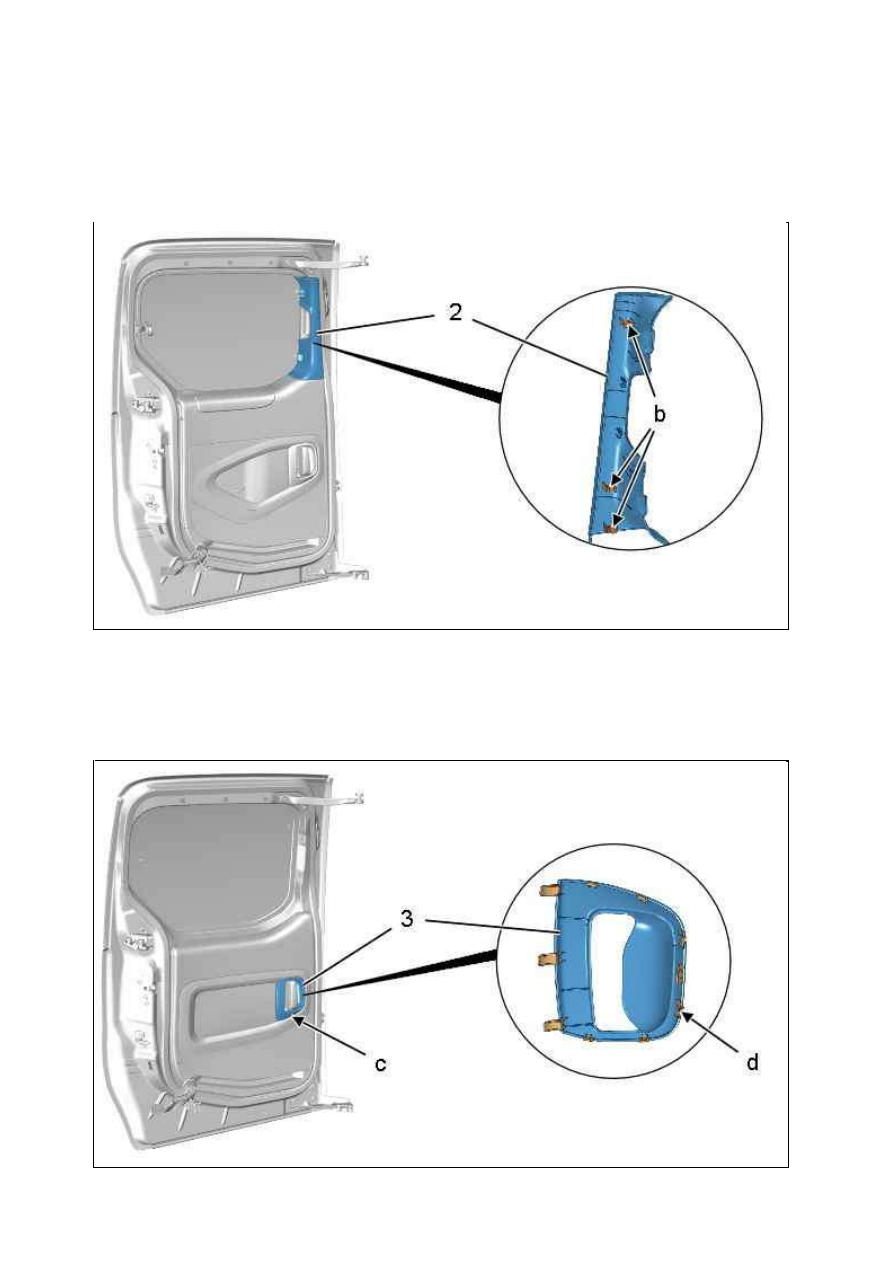

3.2. Накладка стойки двери

Отсоединить : Накладку стойки двери (2) ( в "b") ; С помощью приспособления [1].
Снимите : Накладку стойки двери (2).

3.3. Отделка панели двери

Рисунок : C4CM26SD

Рисунок : C4CM26TD

18.01.2012
