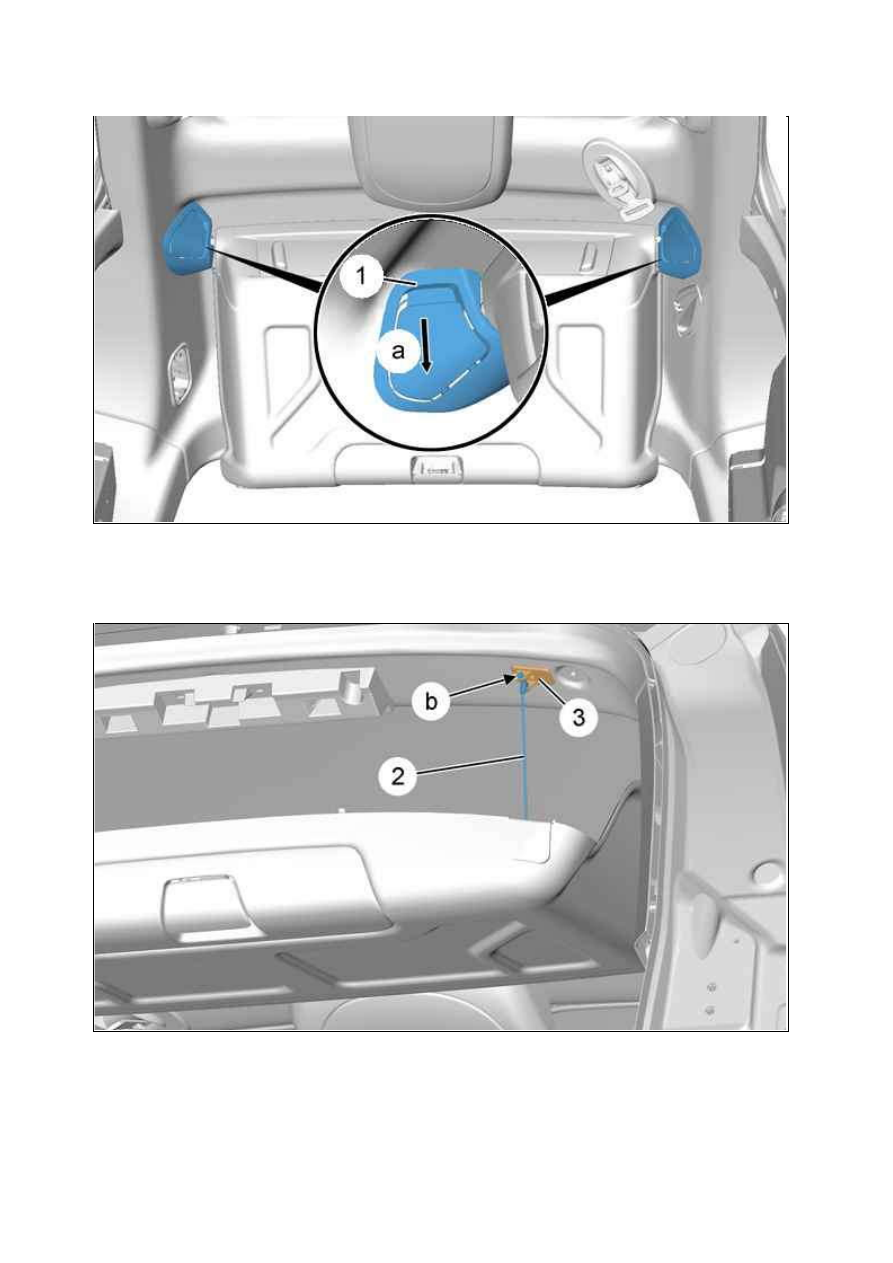

Отделить и удалить : Декоративные элементы (1) (как показано стрелкой "a") ; С помощью приспособления
[1].

Отсоединить : Ш нур (2) держателя (3) (в "b") (с каждой стороны).

Рисунок : C4DM0CLD

Рисунок : C4DM0CMD

18.01.2012

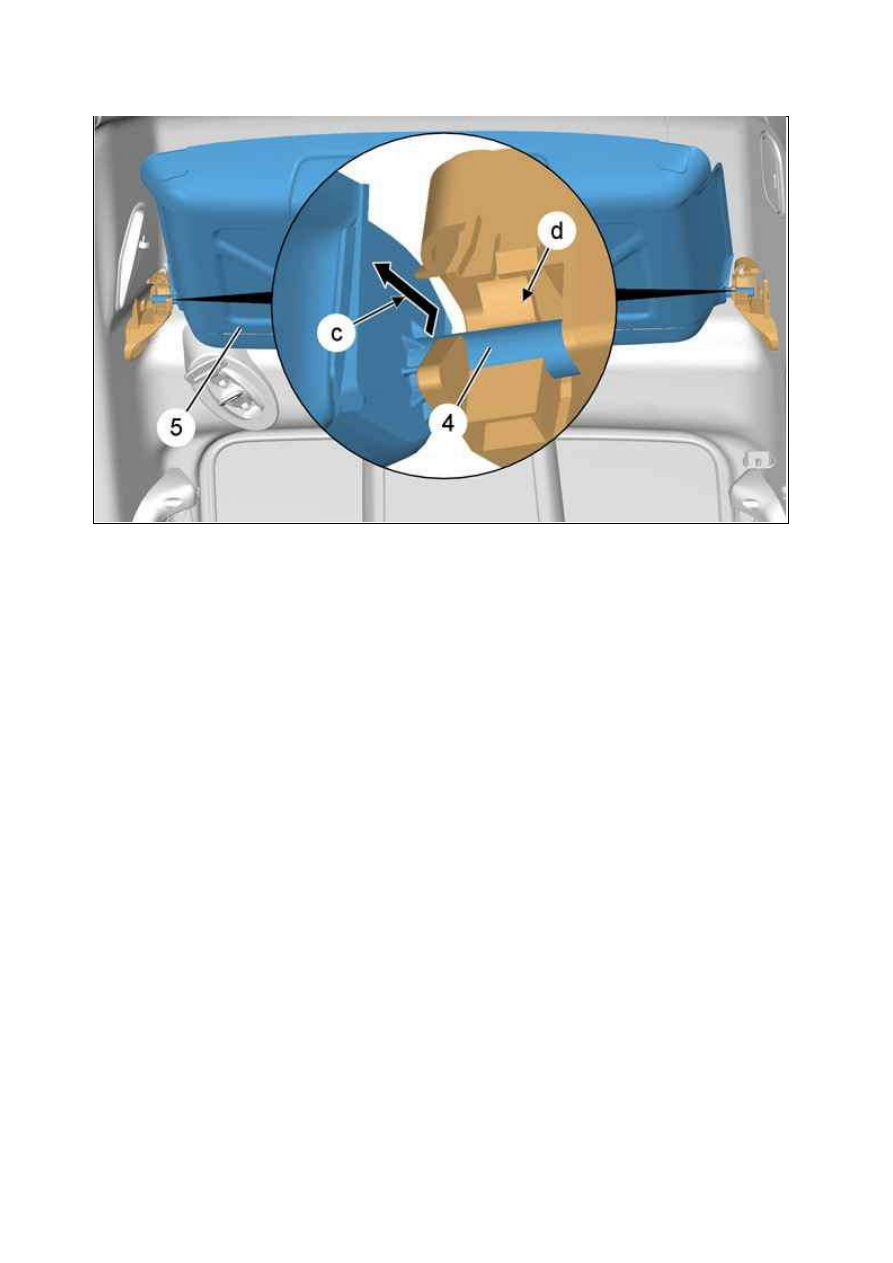

Отпереть, не нажимая сильно (в "d").
Отделите : Ось вращения (4) (как показано стрелкой "c").
Выполните аналогичные действия с другой стороны.
Снимите : Багажник крыши (5).

3. У становка

При установке выполнять операции в порядке, противоположном снятию.
Проверить работу снятых элементов.

Рисунок : C4DM0CND

18.01.2012

СНЯТИЕ ­ У СТАНОВК А : ВЕРХНЯЯ К АМ ЕРА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Инструменты

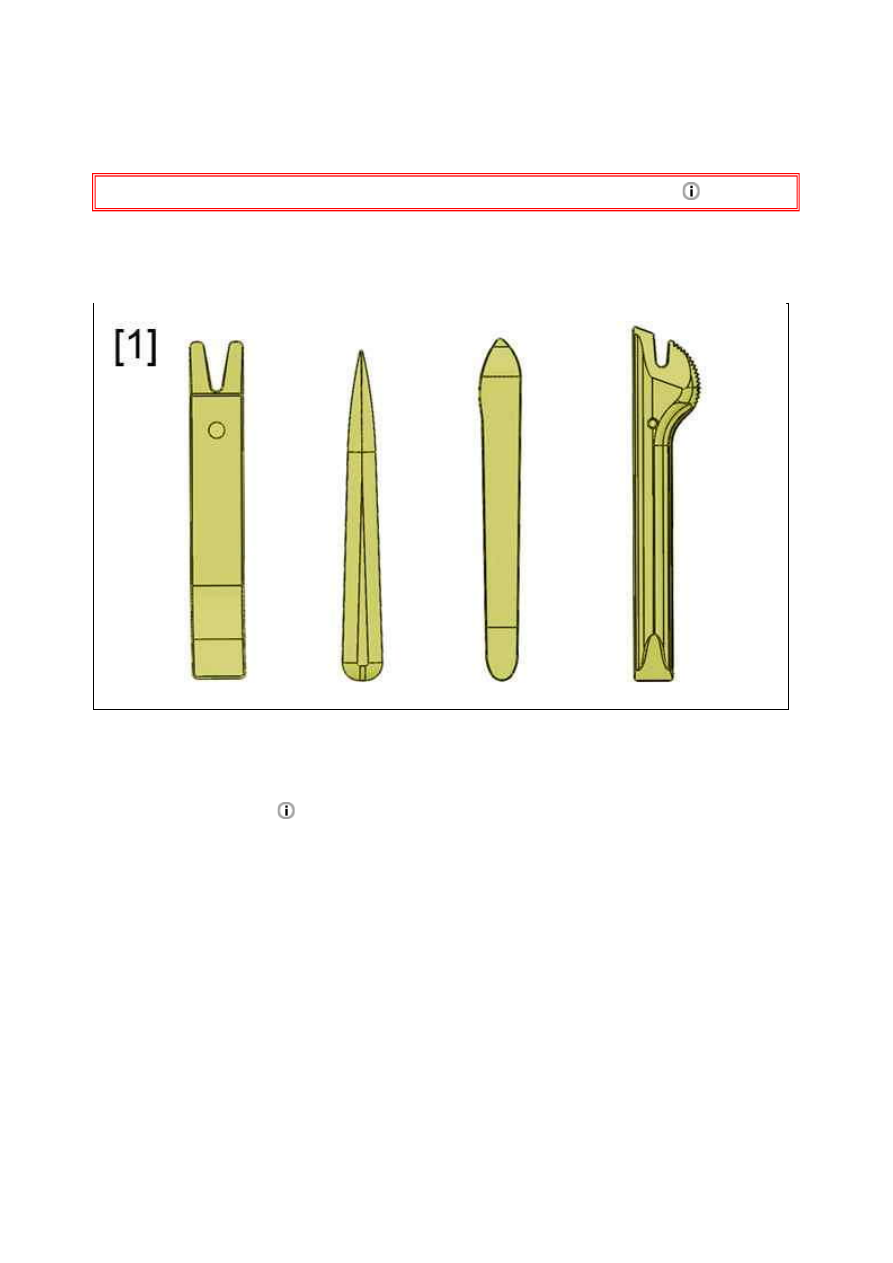

[1] Инструмент для снятия обшивки (­).1350­ZZ.

2. Предварительная операция

Снимите :

Верхнюю полку

.

3. Снятие

Рисунок : E5AP30WD

18.01.2012

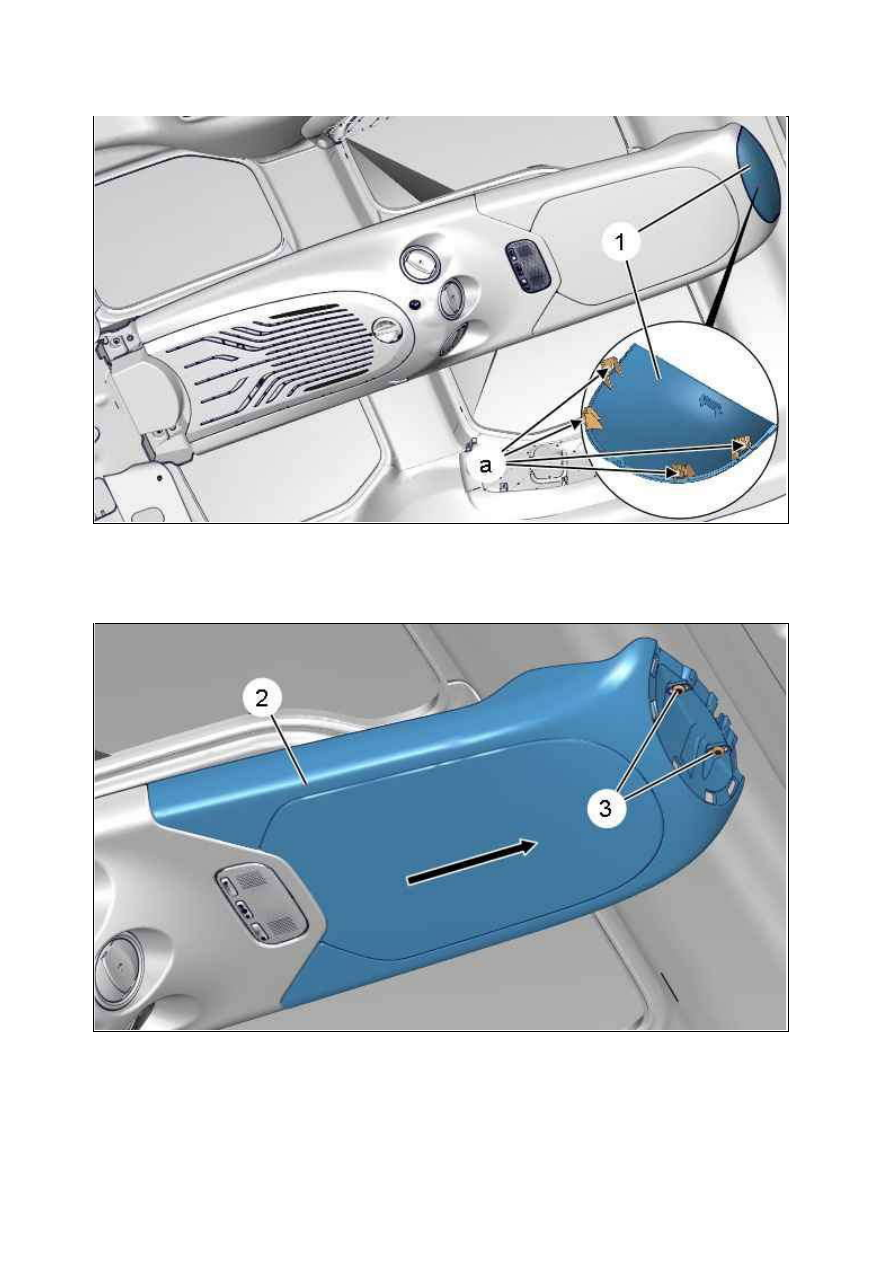

Отсоединить крышку (1) ( в "a" ) ; С помощью приспособления [1].
Снять картер (1).

Снимите :



болтов (3)



Верхнюю камеру (2) (Задняя часть ) (Как показано стрелкой )

Рисунок : C4DM0CSD

Рисунок : C4DM0CTD

18.01.2012
