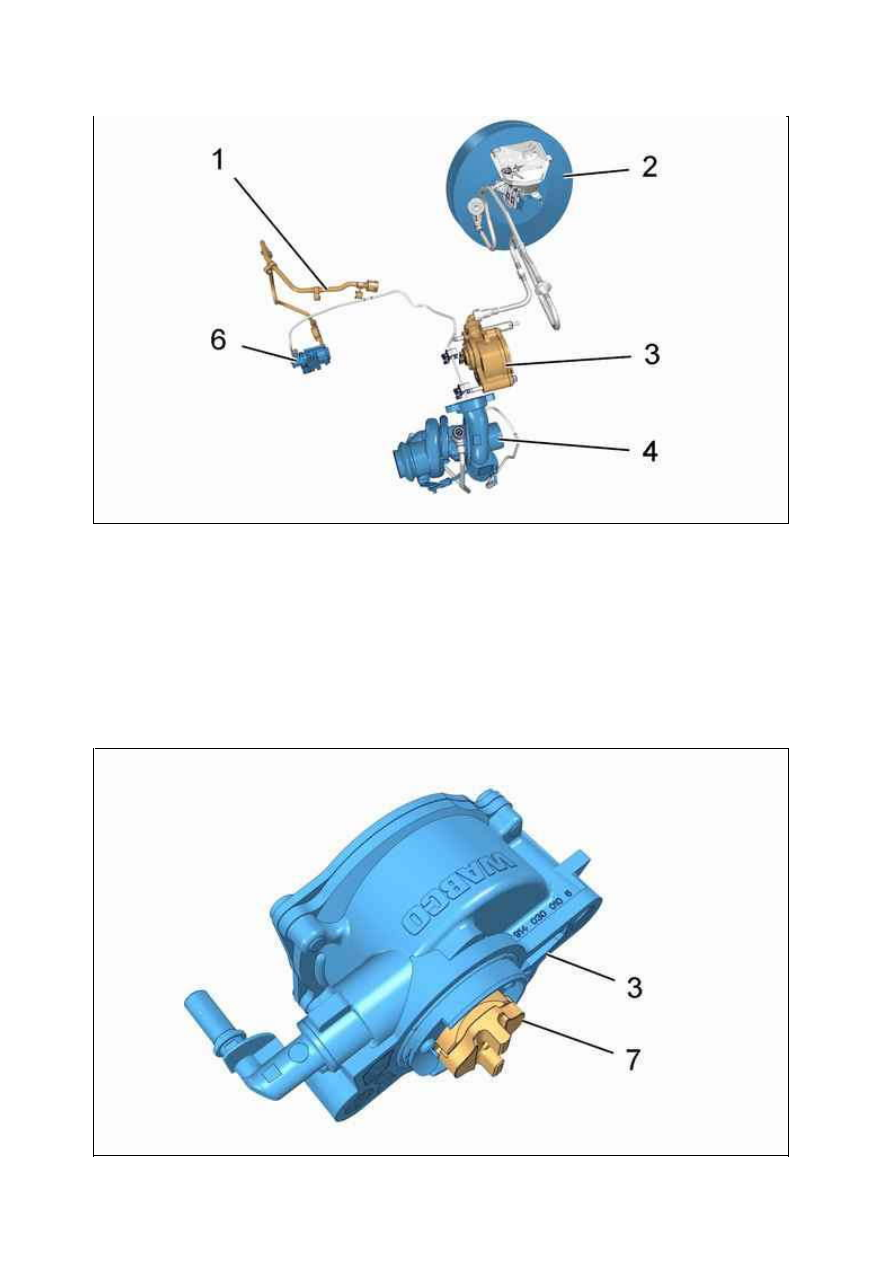

(1) открыть доступ воздуху.
(2) Усилитель тормозной системы.
(3) вакуумный насос.
(4) турбокомпрессор (MHI).
(6) Электромагнитный клапан регулирования турбокомпрессора  (в зависимости от комплектации).

2. Характеристики

2.1. вакуумный насос

Рисунок : B1BM0JVD

(3) вакуумный насос.
(7) Приводной толкатель .

2.2. Электромагнитный клапан регулирования турбокомпрессора

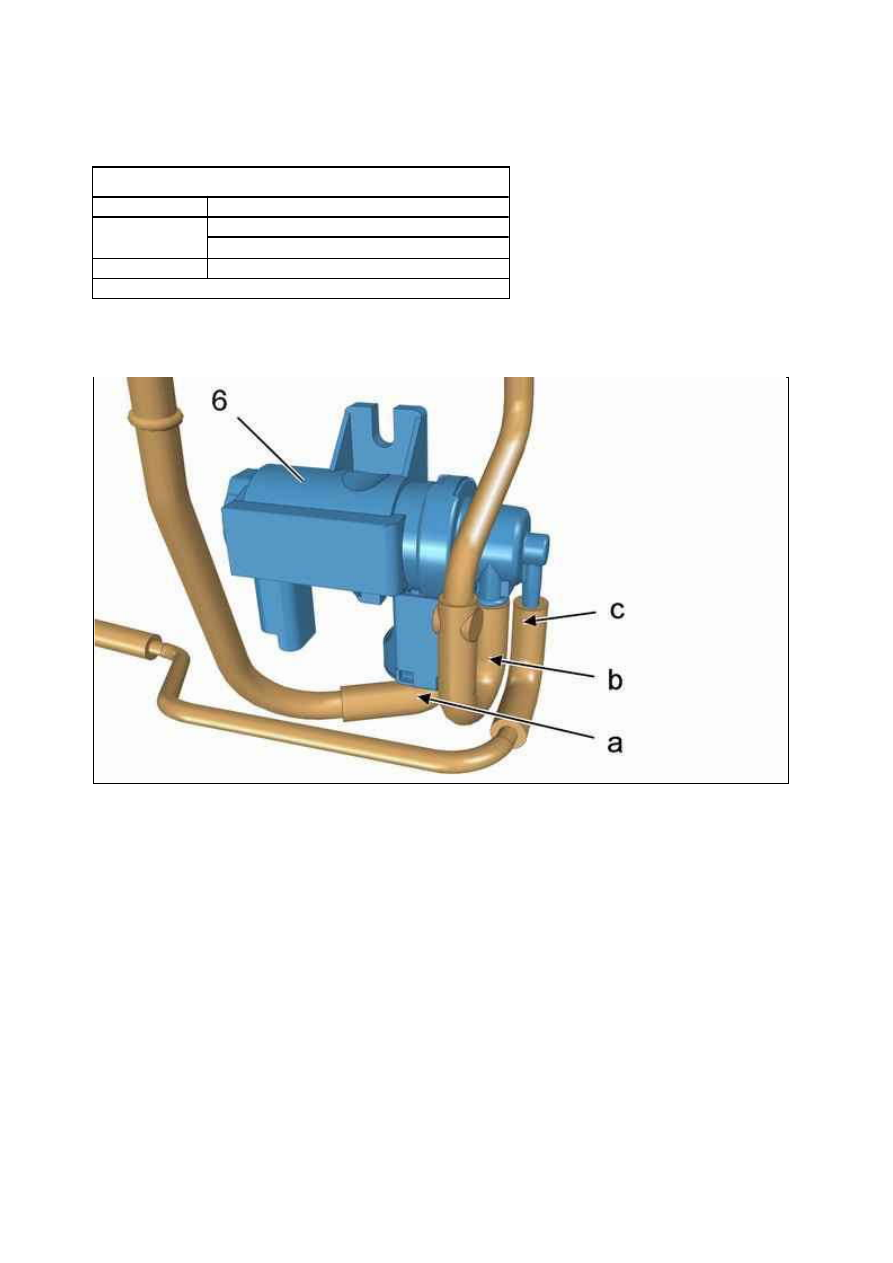

Электромагнитный клапан регулирования турбокомпрессора (6) :



Муфта "a" без маркировки : (/) открыть доступ воздуху



Муфта "b" с маркировкой : Белая точка : Электромагнитный клапан регулирования турбокомпрессора



Муфта "c" без маркировки : Подвод разрежения

3. М оменты затяжки

Рисунок : B1BM0JWD

Вакуумный насос (3)

Тип

Вакуумный насос, однопластинчатый

поставщиков

BOSCH
WABCO

Емкость

130 см3 (Для двигателя DV6)

Насос продается в сборе с приводным толкателем и фиксатором

Рисунок : B1BM0JXD

4. Рекомендации по послепродажному обслуживанию

ОБЯЗАТЕЛЬНО :  При  проведении  любых  работ  с  вакуумным  насосом  заменяйте  каждый  раз
уплотнители.

ВНИМ АНИЕ : Избегайте любых ударов и контакта с кислотой (Электролит аккумуляторной батареи).

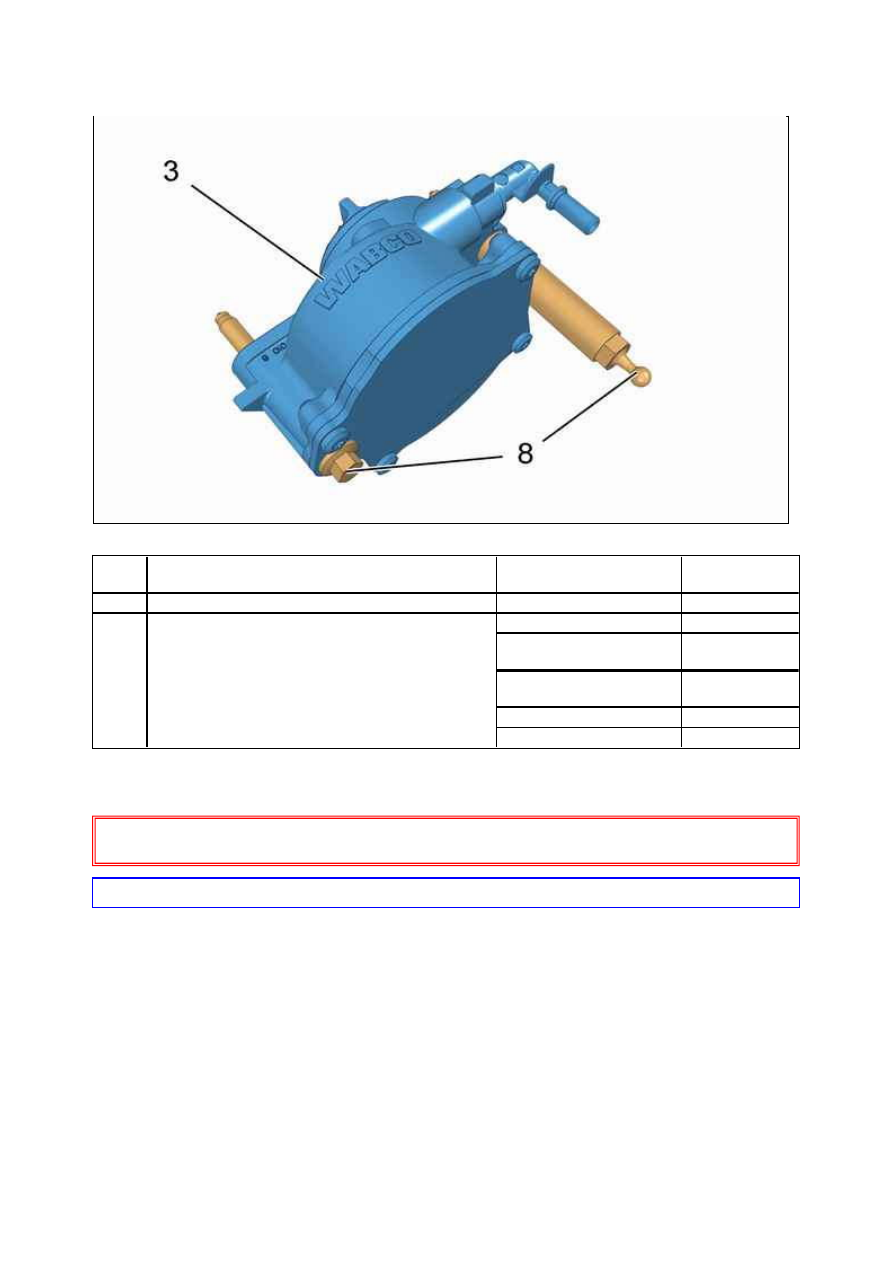

Рисунок : B1BM0JYD

М етка  Обозначение

М етод затяжки

М омент
затяжки

(3)

вакуумный насос

­

­

(8)

Крепления вакуумного насоса на головке блока
цилиндров

Вставить болтов вручную

­

1­я предварительная
затяжка

0,3 ± 0,1 дН.м

2­я предварительная
затяжка

0,5 ± 0,1 дН.м

Затяжка

1,8 ± 0,3 дН.м

Угловое отворачивание

5°

ПРОВЕРК А : ДАВЛЕНИЕ НАДДУ ВА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

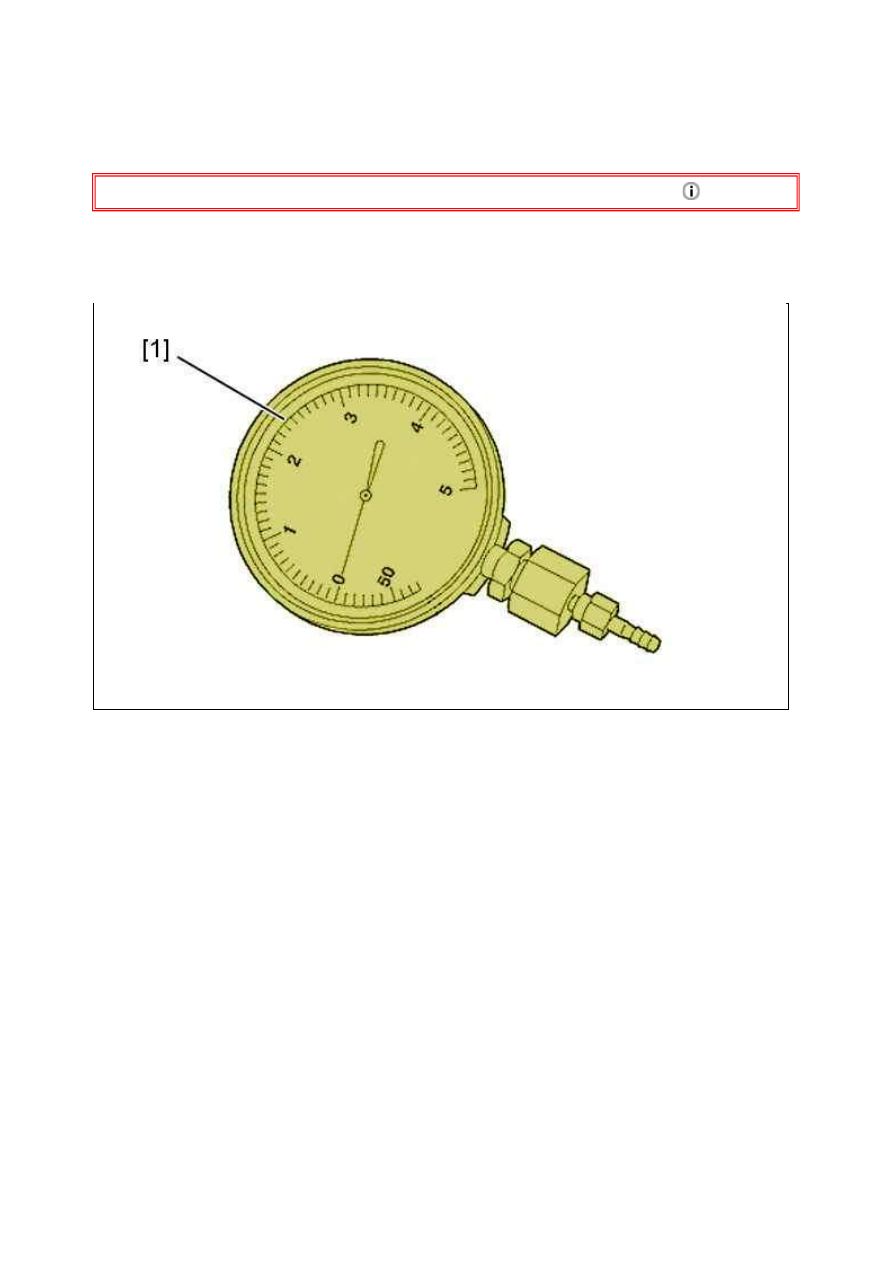

[1]манометр контроля давления наддува (­).1604.A.

Рисунок : E5AP323D
