| 1. Установить автомобиль на подъемнике. |

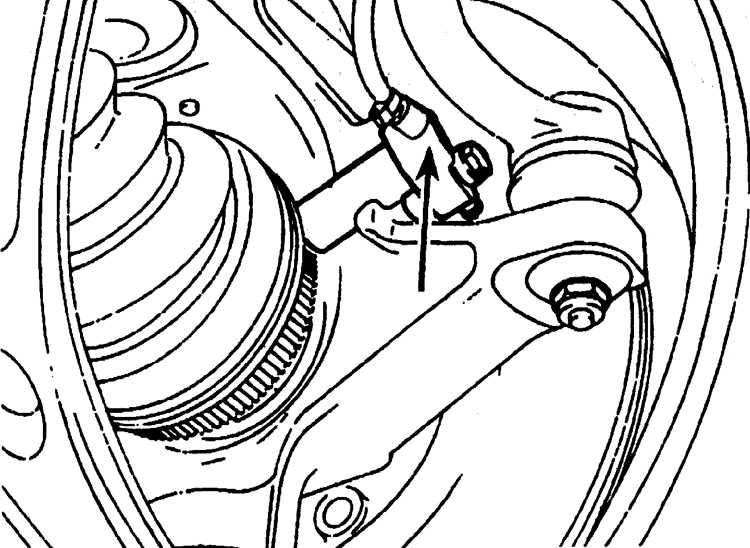

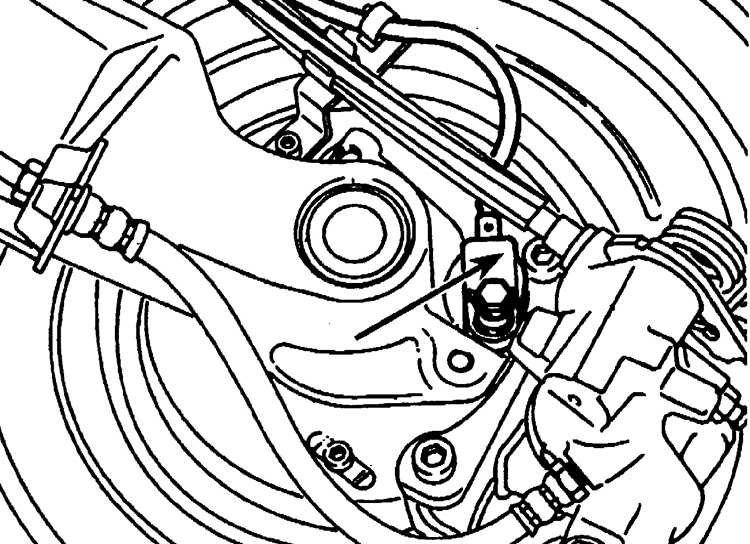

| 2. Отвинтить болт крепления датчика. |
 |
3. Отсоединить электрический
разъем, находящийся спереди на стойке подвески. |
 |
4. Отсоединить электрический
разъем, находящийся сзади на боковой стенке багажника, на соответствующей
стороне. |
| 5. Проверить состояние зубчатого
колеса и рабочей поверхности датчика. |
Предупреждение
поставляются вместе с самоклеющейся пластинкой на рабочей поверхности.
Эту пластинку перед установкой необходимо обязательно снять.
|
| 6. Установить датчик в гнезде и
закрепить болтом (этот болт перед установкой необходимо смазать средством
Loctite Frenetanch). |
| 7. Проверить величину воздушного
зазора между датчиком и зубчатым колесом, которая должна составлять
0,5 мм. |
| 8. Проверить сигнал датчика. |
| 9. На моделях с системой Bendix
с ABS выполнить следующие действия. |

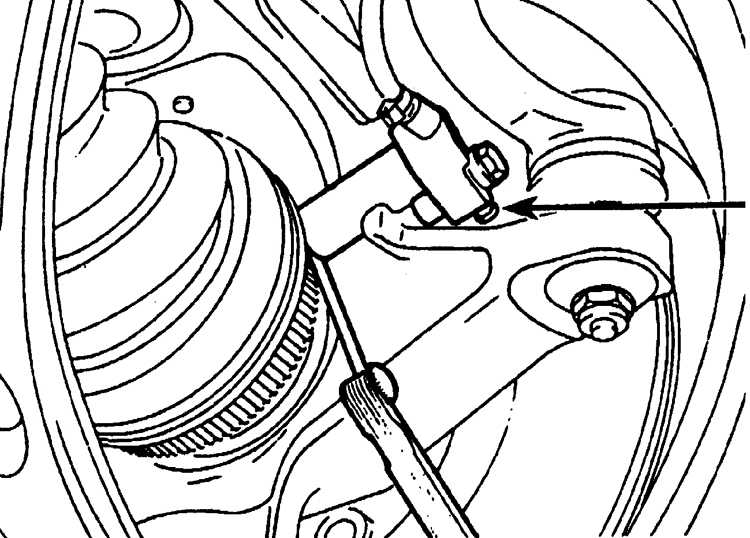

| 10. Ослабить болт регулятора датчика. |
| 11. Поместить щуп толщиной 0,5 мм
между кончиком датчика и кольцом датчика на приводном валу. |
 |
12. Нажать датчик в сторону щупа,
затянуть болт регулятора требуемым моментом. |
| 13. Удалить щуп. |
