5. Системы смазки, охлаждения

5.1. Система смазки

5.1.1. Масляный поддон

ОБЩИЕ СВЕДЕНИЯ

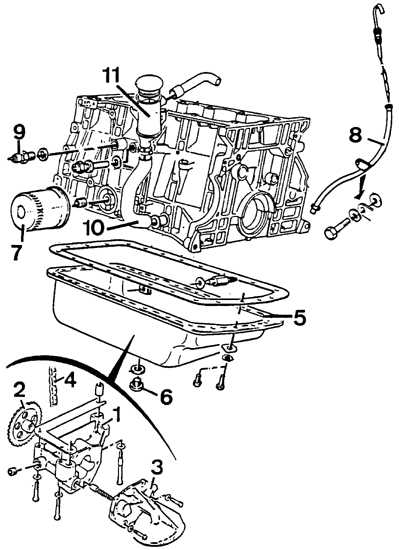

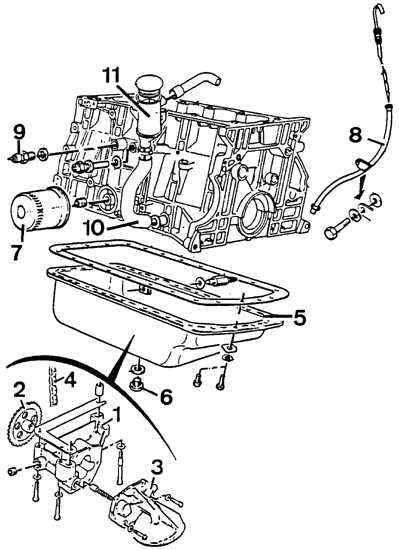

Система смазки

5.0 Системы смазки, охлаждения Peugeot 405

1 – масляный насос,

2 – звездочка масляного насоса,

3 – маслоприемник,

4 – цепь привода насоса,

5 – масляный поддон,

6 – сливная пробка масла,

7 – масляный фильтр,

8 – указатель уровня масла,

9 – датчик давления масла,

10 – заливной масляный трубопровод,

11 – заливная горловина масла

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора и слить масло из двигателя.

2. Затянуть ручной тормоз и поднять переднюю часть автомобиля.

3. На моделях с кондиционированием воздуха, где компрессор установлен со стороны поддона, снять приводной ремень. Отвинтить болт компрессора и закрепить компрессор к кузову. Не отвинчивать от компрессора трубопроводы.

4. Отключить провод с датчика температуры масла, который ввинчен в поддон.

5. Отвинтить болты крепления и снять поддон. Болты крепления поддона имеют разную длину, поэтому их необходимо разместить таким образом, чтобы при установке они стали на свои места.

6. Проверить состояние масляного насоса и сетчатый фильтр маслозаборника.

7. На некоторых моделях с двигателем 1905 см³ с 16 клапанами установлена большая пластина между поддоном и блоком цилиндров, которая крепится двумя винтами по диагонали пластины.

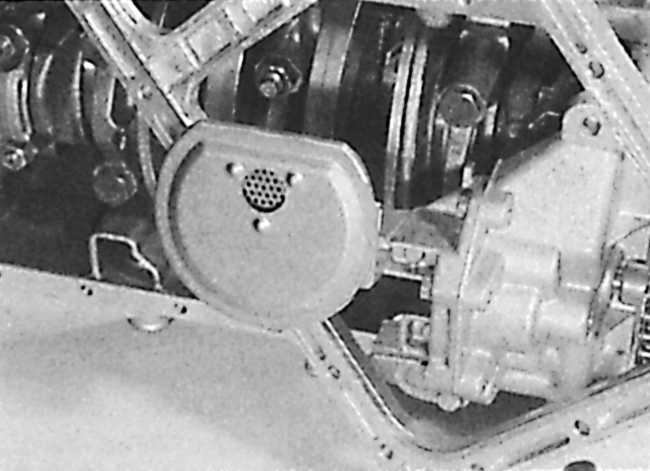

Двигатель со снятым поддоном

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

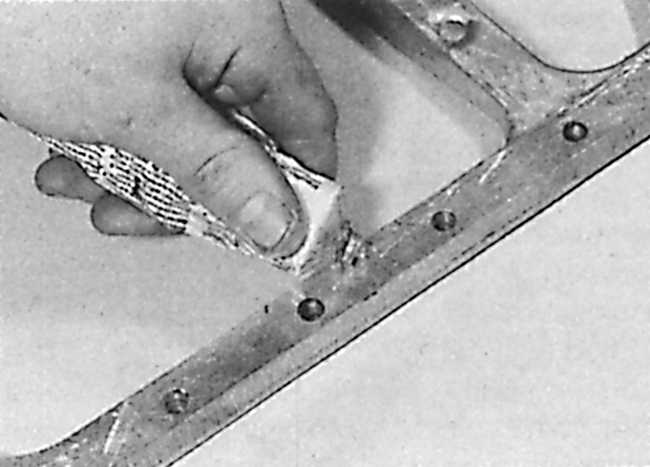

1. Очистить все следы прокладки на поддоне и блоке цилиндров и вытереть их насухо.
	2. Нанести на прокладку тонкий слой герметика, установить ее на поддон.
3. Поддон с прокладкой установить на двигатель и привинтить болтами.
4. На моделях с алюминиевым поддоном (без прокладки), очистить поверхности поддоне и блоке цилиндров и вытереть их насухо.
5. Нанести на поддон тонкий слой герметика и установить его на двигатель.
6. Установить компрессор кондиционирования воздуха на поддоне.
7. Установить приводной ремень.
8. Установить провод на датчик температуры масла.
9. Опустить автомобиль и залить моторное масло в двигатель.
