3.2.2. Регулировки двигателя
3.2.2.1. Проверка и регулировка зазоров клапанов

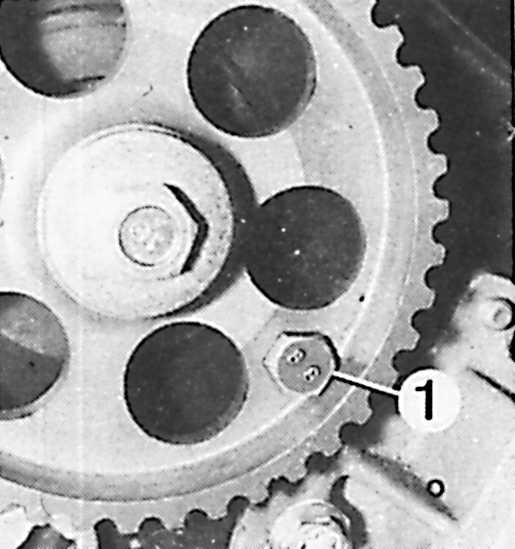

Фиксация распределительного вала
Зазор клапанов необходимо регулировать только в случаях обнаружения
повышенного расхода топлива, неправильной регулировки, замены или доводки клапанов,
замены толкателей или распределительного вала.
Проверка
Зазор клапанов проверяется при холодном двигателе.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. В двигателях без наддува извлеките воздушный
канал. |
| 2. В двигателях с турбонаддувом извлеките радиатор
наддува. |
| 3. Снимите крышку головки. |
| 4. Вывинтите свечи накаливания. |
| 5. Снимите правый шкив и кожух. |

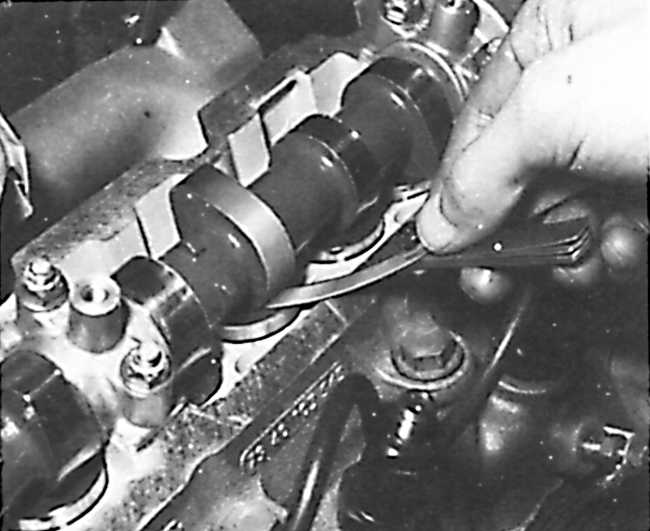

6. Проверьте зазоры клапанов в два этапа:
– доведите до состояния открытия
клапана цилиндра №4. Проверьте зазоры клапанов цилиндров №: 1 – впускной,
1 – выпускной, 2 – впускной, 3 – выпускной;
– доведите до состояния открытия
клапана цилиндра №1. Проверьте зазоры клапанов цилиндров №: 4 – впускной,
4 – выпускной, 3 – впускной, 2 – выпускной. |
|
Зазоры клапанов (двигатель холодный)
| Впускной клапан
|
0,15 мм
|
| Выпускной клапан
|
0,30 мм
|
| Допуск
|
± 0,08 мм
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Проверьте зазоры клапанов
в соответствии с описанным выше методом и запишите измеренные значения. |
| 2. Ослабьте приводной ремень распределительного
вала и снимите его со шкива распределительного вала. |
| 3. Заблокируйте шкив распределительного
вала с помощью специального болта и вывинтите болт крепления. |
| 4. Снимите шкив. |
| 5. Снимите крышки подшипников распределительного
вала и распределительный вал. |

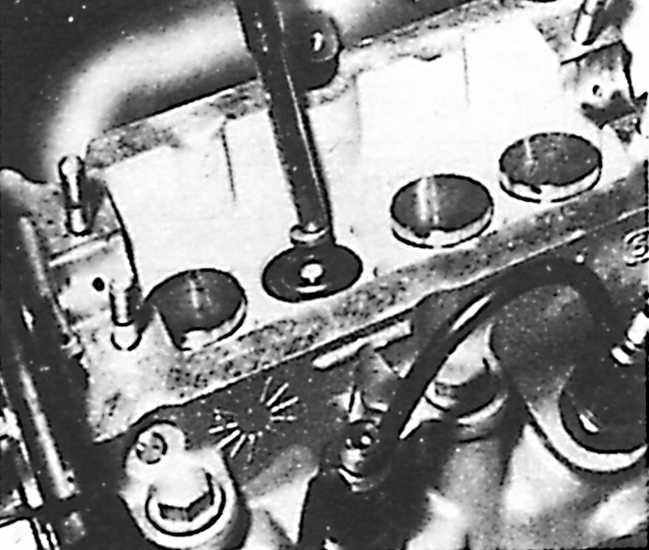

| 6. Снимите толкатели и установите
их по порядку. |
 |
7. Извлеките регулировочные
пластины и измерьте их толщину. |
8. Определите необходимую толщину
регулировочных пластин:
– если измеренный зазор слишком
мал, то следует установить пластинку меньшей толщины (см. табл. Пример
А);
– если измеренный зазор слишком
большой, то следует установить пластинку большей толщины (см. табл.
Пример В).
Предупреждение
одной из деталей системы газораспределения или после притирки клапанов
следует установить 8 регулирующих пластинок толщиной не менее 2,425
мм.
|
| 9. Установите толкатели с регулировочными
пластинками необходимой толщины. |
| 10. Установите новые уплотнительные
кольца. |
| 11. Установите шкив распределительного
вала. |
| 12. Проверьте установку распределительного
вала. |
| 13. Установите и отрегулируйте
натяжение зубчатого ремня. |
| 14. Установите кожух распределительного
привода. |
| 15. Установите уплотнитель, закрепите
крышку головки блока цилиндров и другие демонтированные детали. |
|
ПРИМЕРЫ РЕГУЛИРОВКИ ЗАЗОРОВ КЛАПАНОВ
Пример А
| Требуемый зазор
|
0,15 мм (впуск)
|
| Измеренный зазор
|
0,25 мм
|
| Разница
|
+0,10 мм
|
| Толщина установленной пластины
|
2,35 мм
|
| Толщина пластины, которую следует установить
|
2,45 мм
|
| Получившийся зазор
|
0,15 мм
|
Пример В
| Требуемый зазор
|
0,30 мм (выпуск)
|
| Измеренный зазор
|
0,25 мм
|
| Разница
|
-0,05 мм
|
| Толщина установленной пластины
|
2,925 мм
|
| Толщина пластины, которую следует установить
|
2,875 мм
|
| Получившийся зазор
|
0,30 мм
|
