Control Valve Lower Body

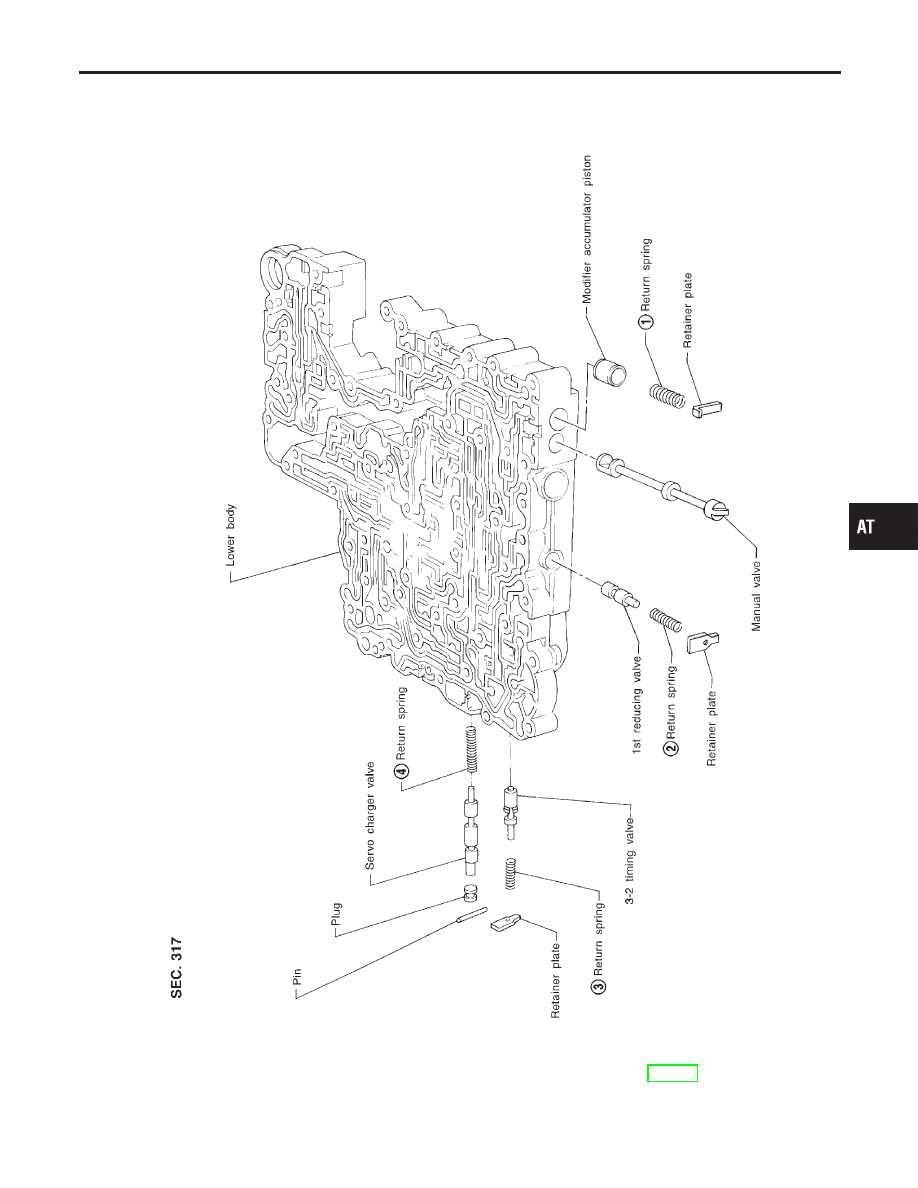

COMPONENTS

NMAT0124

SAT966I

Apply ATF to all components before their installation.
Numbers preceding valve springs correspond with those shown in SDS on page AT-289.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Lower Body

AT-241

SAT838A

DISASSEMBLY

NMAT0125

1.

Remove valves at parallel pins.

2.

Remove valves at retainer plates.
For removal procedures, refer to “DISASSEMBLY” of Control
Valve Upper Body.

SAT829A

INSPECTION

NMAT0126

Valve Springs

NMAT0126S01

I

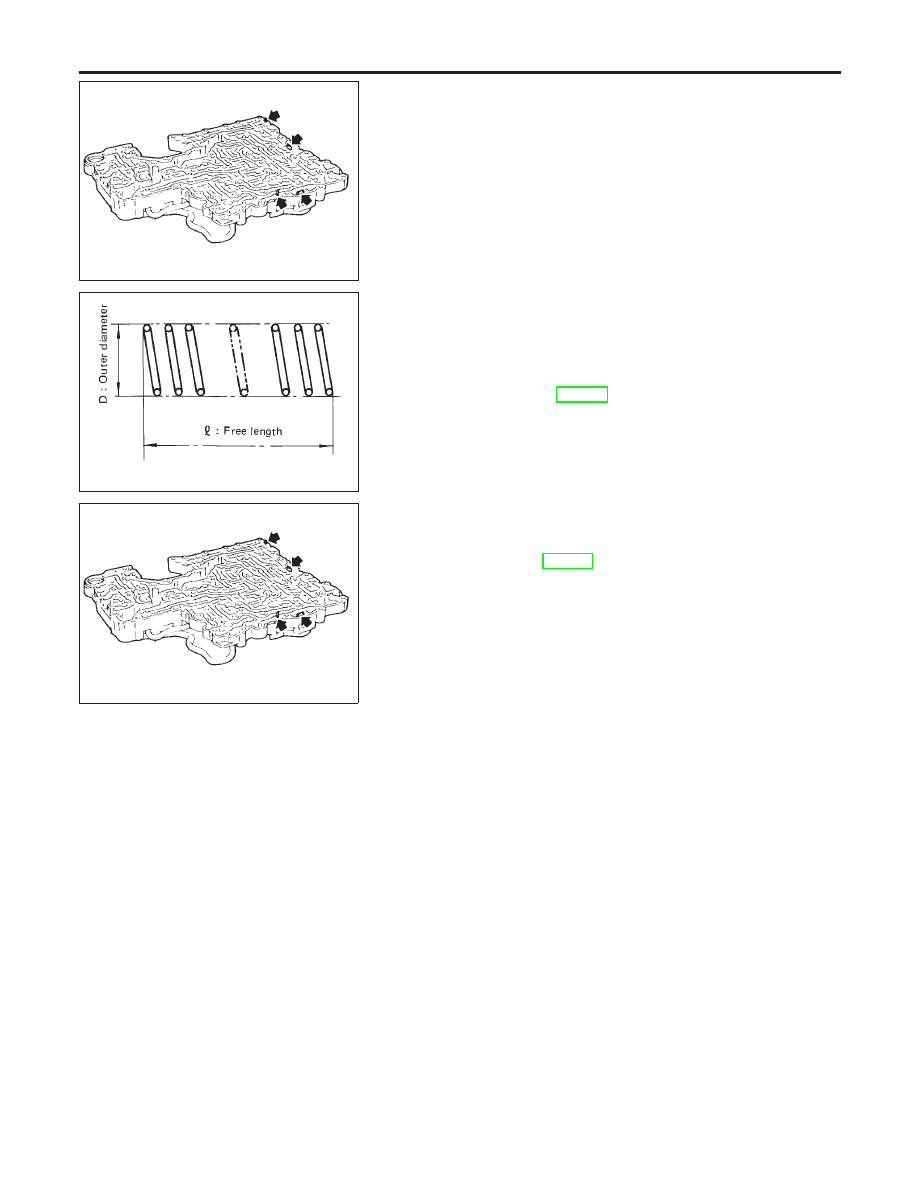

Check each valve spring for damage or deformation. Also
measure free length and outer diameter.

Inspection standard:

Refer to SDS, AT-289.

I

Replace valve springs if deformed or fatigued.

Control Valves

NMAT0126S02

I

Check sliding surfaces of control valves, sleeves and plugs for
damage.

SAT838A

ASSEMBLY

NMAT0127

I

Install control valves.
For installation procedures, refer to “ASSEMBLY” of Control
Valve Upper Body, AT-238.

REPAIR FOR COMPONENT PARTS

Control Valve Lower Body (Cont’d)

AT-242

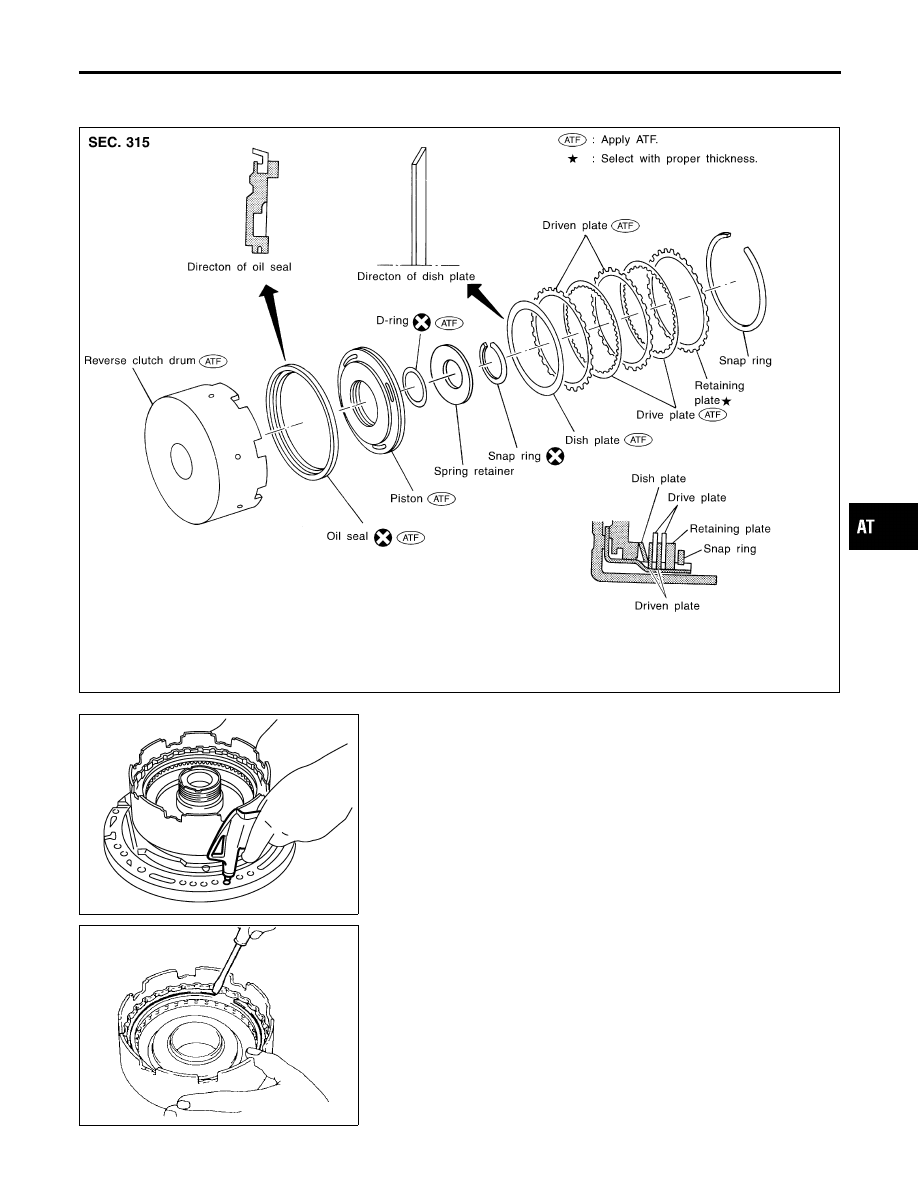

Reverse Clutch

COMPONENTS

NMAT0128

SAT157K

SAT442K

DISASSEMBLY

NMAT0129

1.

Check operation of reverse clutch.

a.

Install seal ring onto oil pump cover and install reverse clutch.
Apply compressed air to oil hole.

b.

Check to see that retaining plate moves to snap ring.

c.

If retaining plate does not contact snap ring,

I

D-ring might be damaged.

I

Oil seal might be damaged.

I

Fluid might be leaking past piston check ball.

SAT842A

2.

Remove drive plates, driven plates, retaining plate, dish plate
and snap ring.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Reverse Clutch

AT-243

SAT843A

3.

Remove snap ring from clutch drum while compressing clutch
springs.

I

Do not expand snap ring excessively.

4.

Remove spring retainer and return spring.

SAT844A

5.

Install seal ring onto oil pump cover and install reverse clutch
drum. While holding piston, gradually apply compressed air to
oil hole until piston is removed.

I

Do not apply compressed air abruptly.

6.

Remove D-ring and oil seal from piston.

INSPECTION

NMAT0130

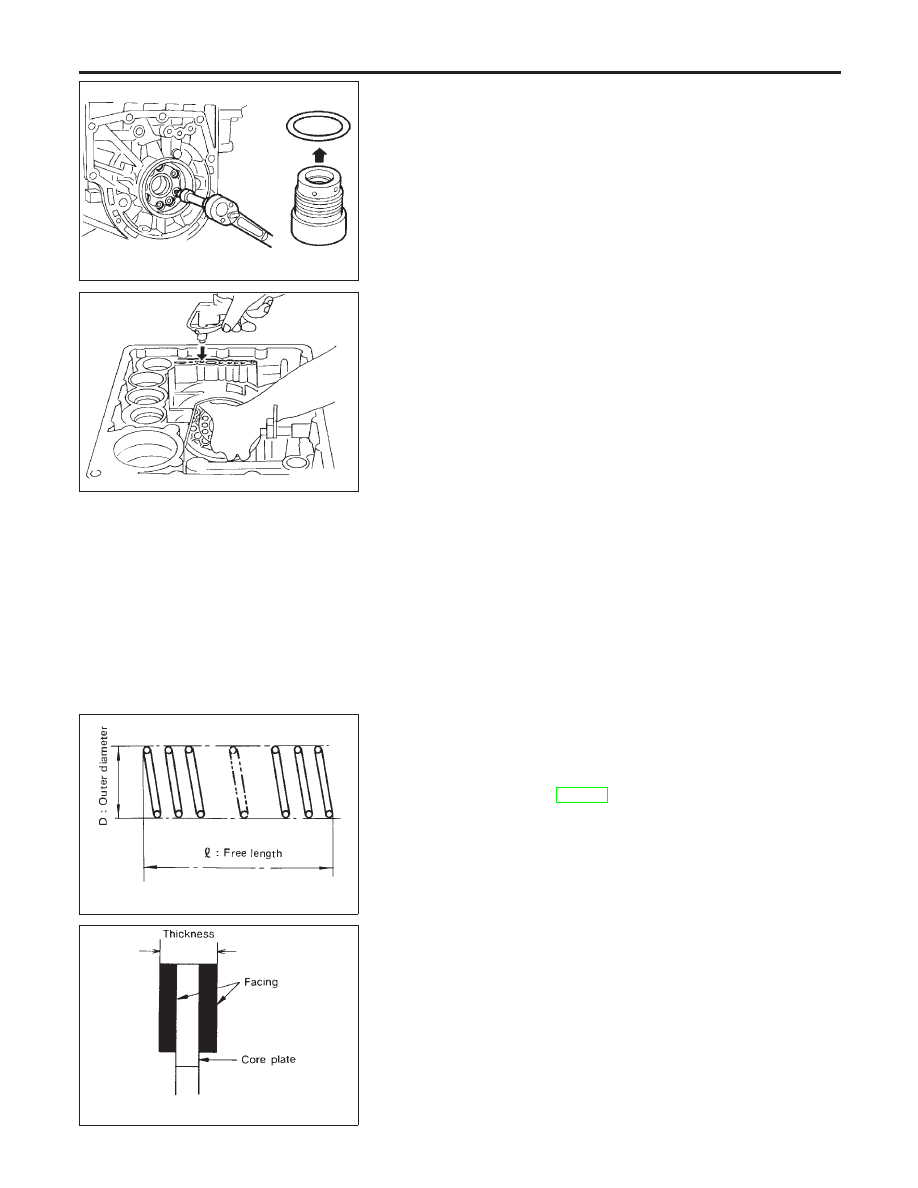

Reverse Clutch Snap Ring and Spring Retainer

NMAT0130S01

I

Check for deformation, fatigue or damage.

SAT845A

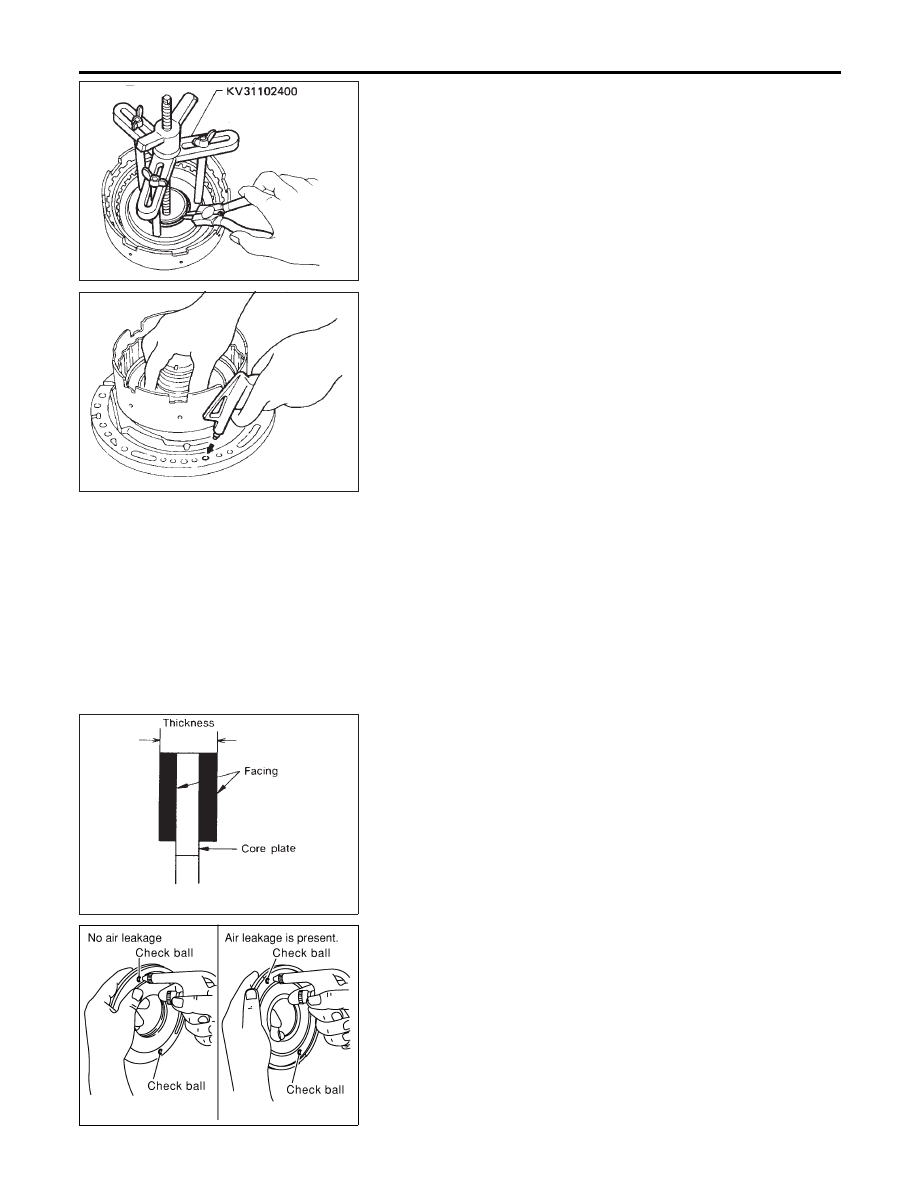

Reverse Clutch Drive Plates

NMAT0130S03

I

Check facing for burns, cracks or damage.

I

Measure thickness of facing.

Thickness of drive plate:

Standard value: 1.90 - 2.05 mm (0.0748 - 0.0807 in)
Wear limit: 1.80 mm (0.0709 in)

I

If not within wear limit, replace.

Reverse Clutch Dish Plate

NMAT0130S04

I

Check for deformation or damage.

SAT443K

Reverse Clutch Piston

NMAT0130S05

I

Shake piston to assure that balls are not seized.

I

Apply compressed air to check ball oil hole opposite the return
spring. Make sure there is no air leakage.

I

Also apply compressed air to oil hole on return spring side to
assure that air leaks past ball.

REPAIR FOR COMPONENT PARTS

Reverse Clutch (Cont’d)

AT-244

SAT444K

ASSEMBLY

NMAT0131

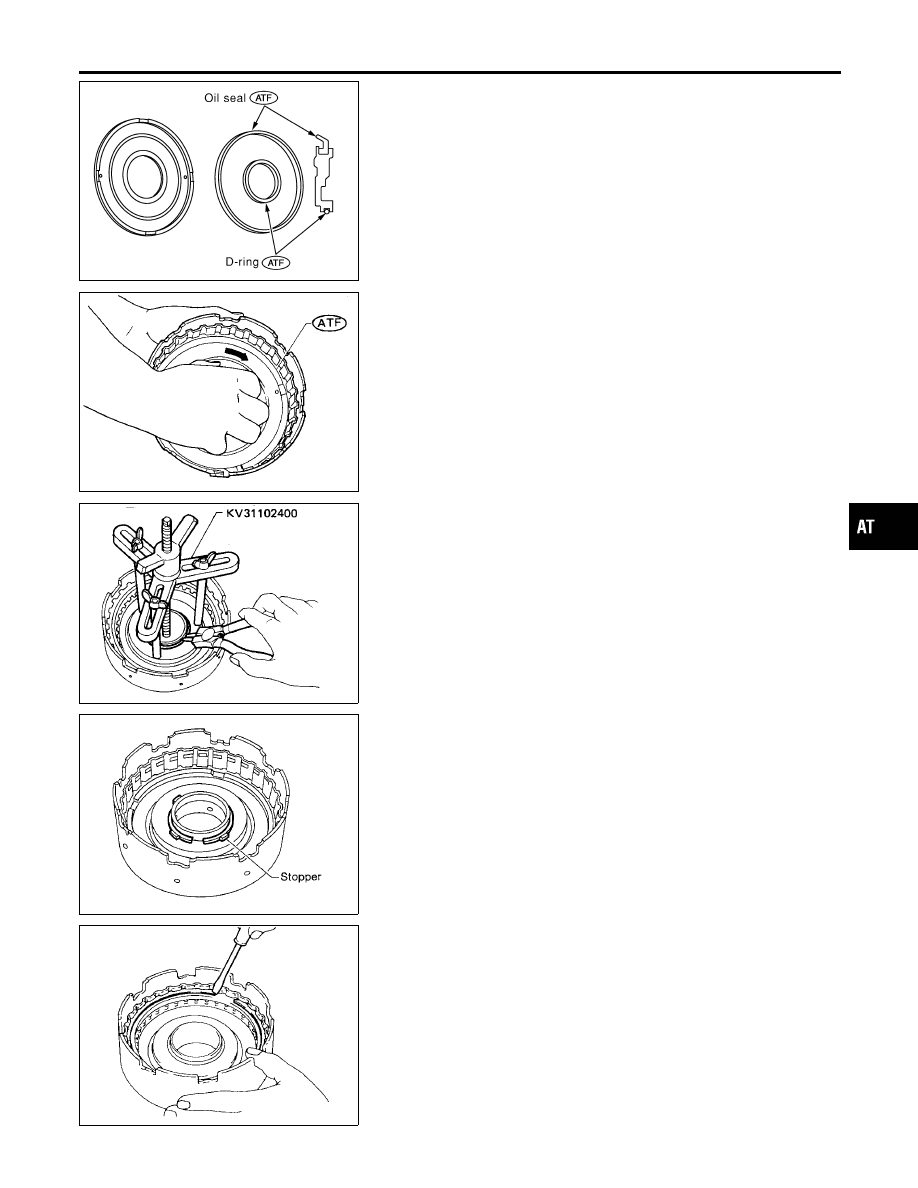

1.

Install D-ring and oil seal on piston.

I

Apply ATF to both parts.

SAT848A

2.

Install piston assembly by turning it slowly and evenly.

I

Apply ATF to inner surface of drum.

3.

Install spring retainer.

SAT843A

4.

Install snap ring while compressing clutch springs.

SAT850A

I

Do not align snap ring gap with spring retainer stopper.

SAT842A

5.

Install drive plates, driven plates, retaining plate and dish plate.

6.

Install snap ring.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Reverse Clutch (Cont’d)

AT-245

SAT445K

7.

Measure clearance between retaining plate and snap ring. If
not within allowable limit, select proper retaining plate.

Specified clearance:

Standard

0.5 - 0.8 mm (0.020 - 0.031 in)

Allowable limit

1.2 mm (0.047 in)

Retaining plate:

Refer to SDS, AT-290.

SAT442K

8.

Check operation of reverse clutch.
Refer to “DISASSEMBLY” of Reverse Clutch, AT-243.

High Clutch

COMPONENTS

NMAT0132

SAT144J

REPAIR FOR COMPONENT PARTS

Reverse Clutch (Cont’d)

AT-246

SAT853A

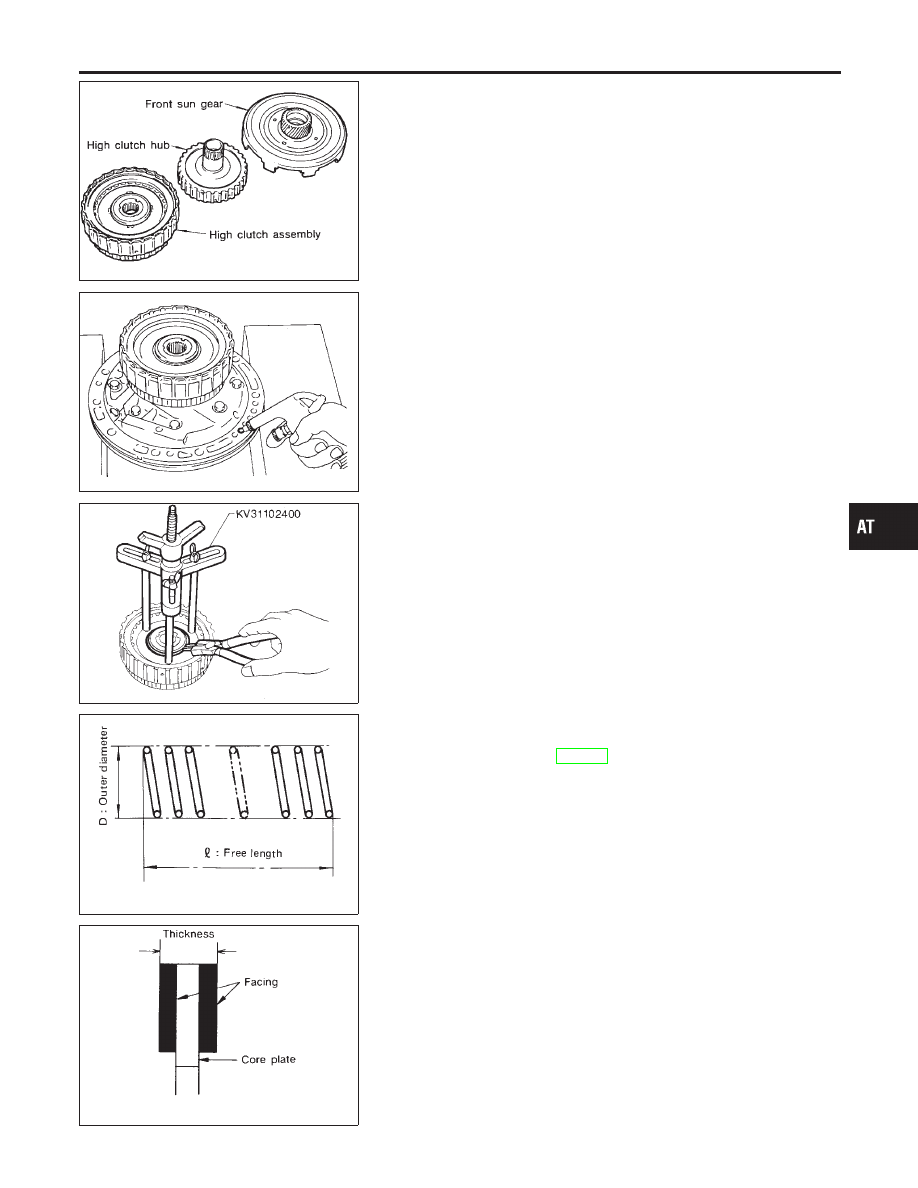

DISASSEMBLY AND ASSEMBLY

NMAT0133

Service procedures for high clutch are essentially the same as
those for reverse clutch, with the following exception:

SAT854A

I

Check of high clutch operation

SAT855AA

I

Removal and installation of return spring

SAT829A

I

Inspection of high clutch return springs

Inspection standard:

Refer to SDS, AT-289.

SAT845A

I

Inspection of high clutch drive plate

Thickness of drive plate:

Standard

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.40 mm (0.0551 in)

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

High Clutch (Cont’d)

AT-247

SAT858A

I

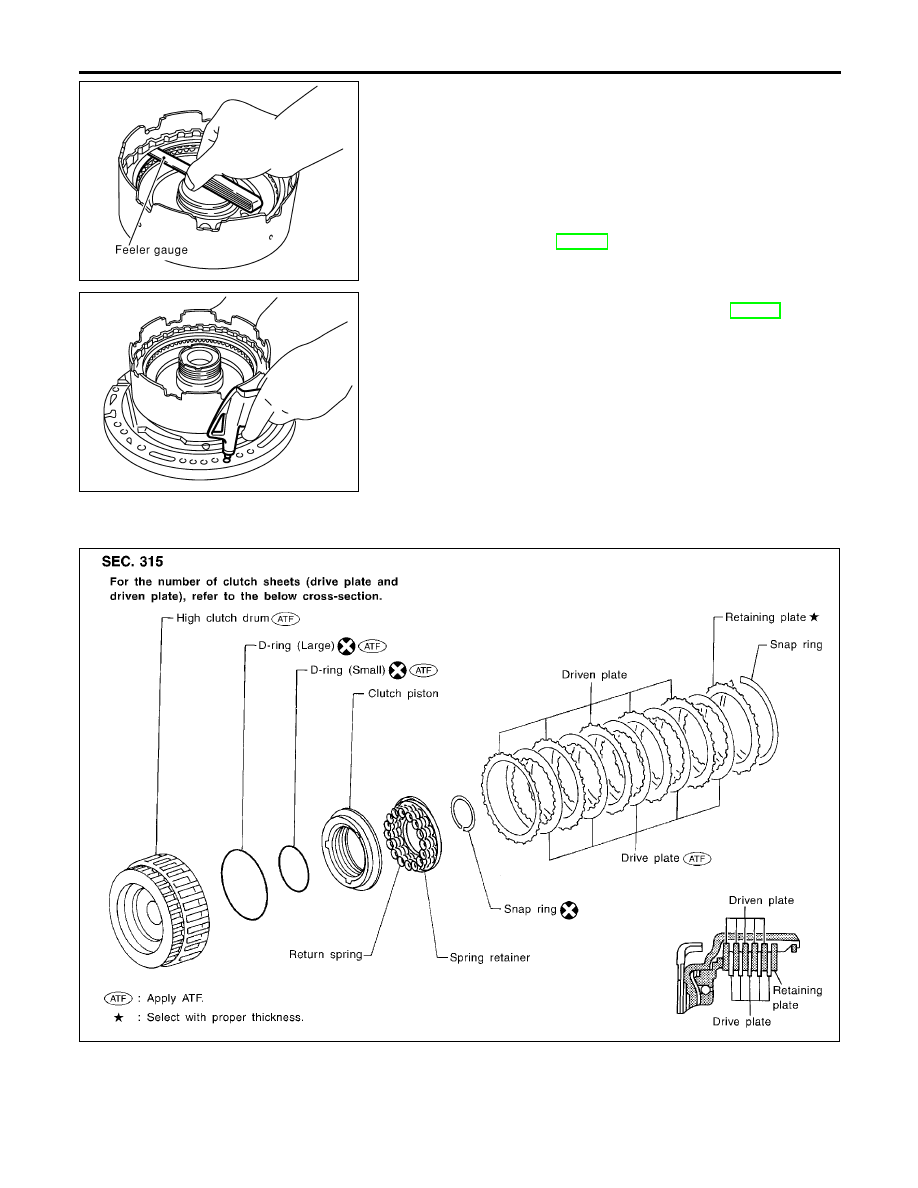

Measurement of clearance between retaining plate and snap
ring

Specified clearance:

Standard

1.8 - 2.2 mm (0.071 - 0.087 in)

Allowable limit

3.2 mm (0.126 in)

Retaining plate:

Refer to SDS, AT-290.

REPAIR FOR COMPONENT PARTS

High Clutch (Cont’d)

AT-248

Forward and Overrun Clutches

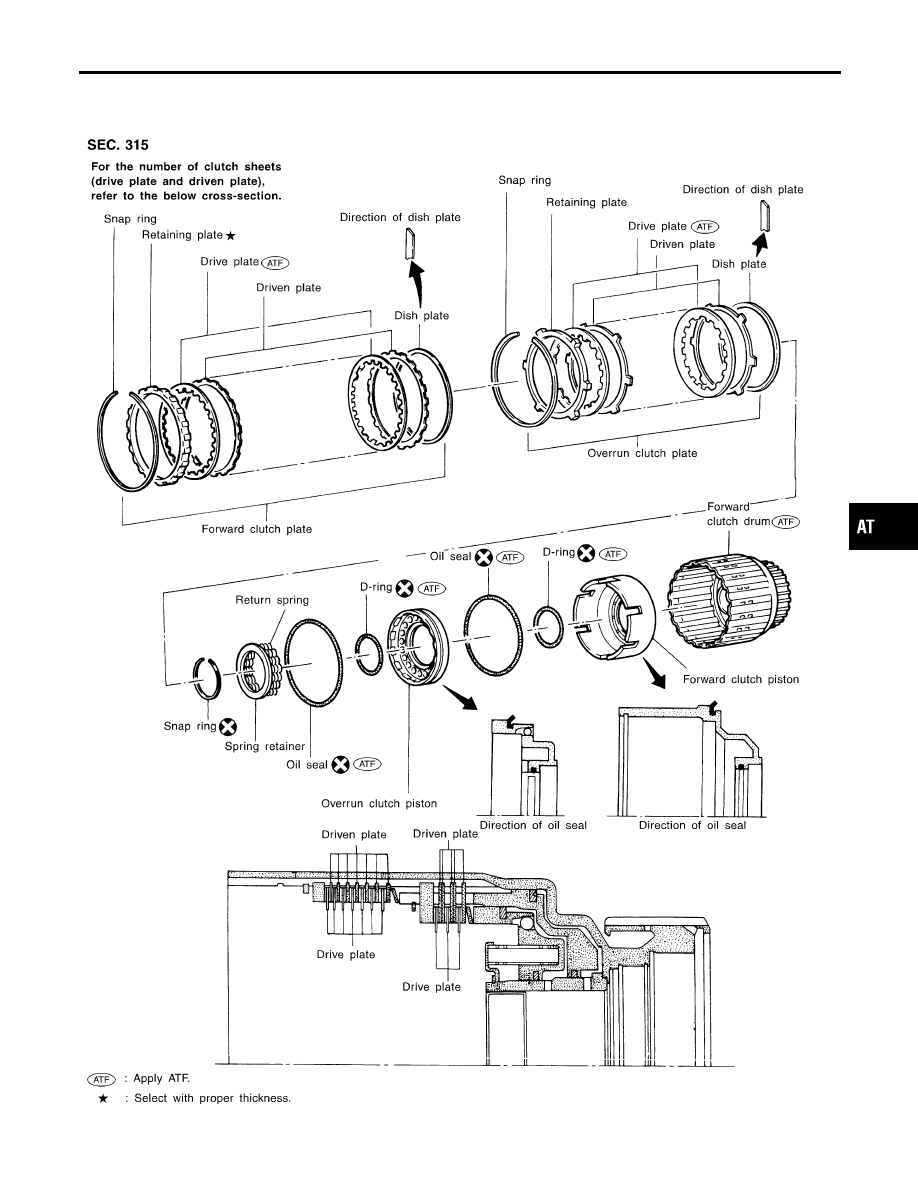

COMPONENTS

NMAT0134

SAT454K

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches

AT-249

SAT860A

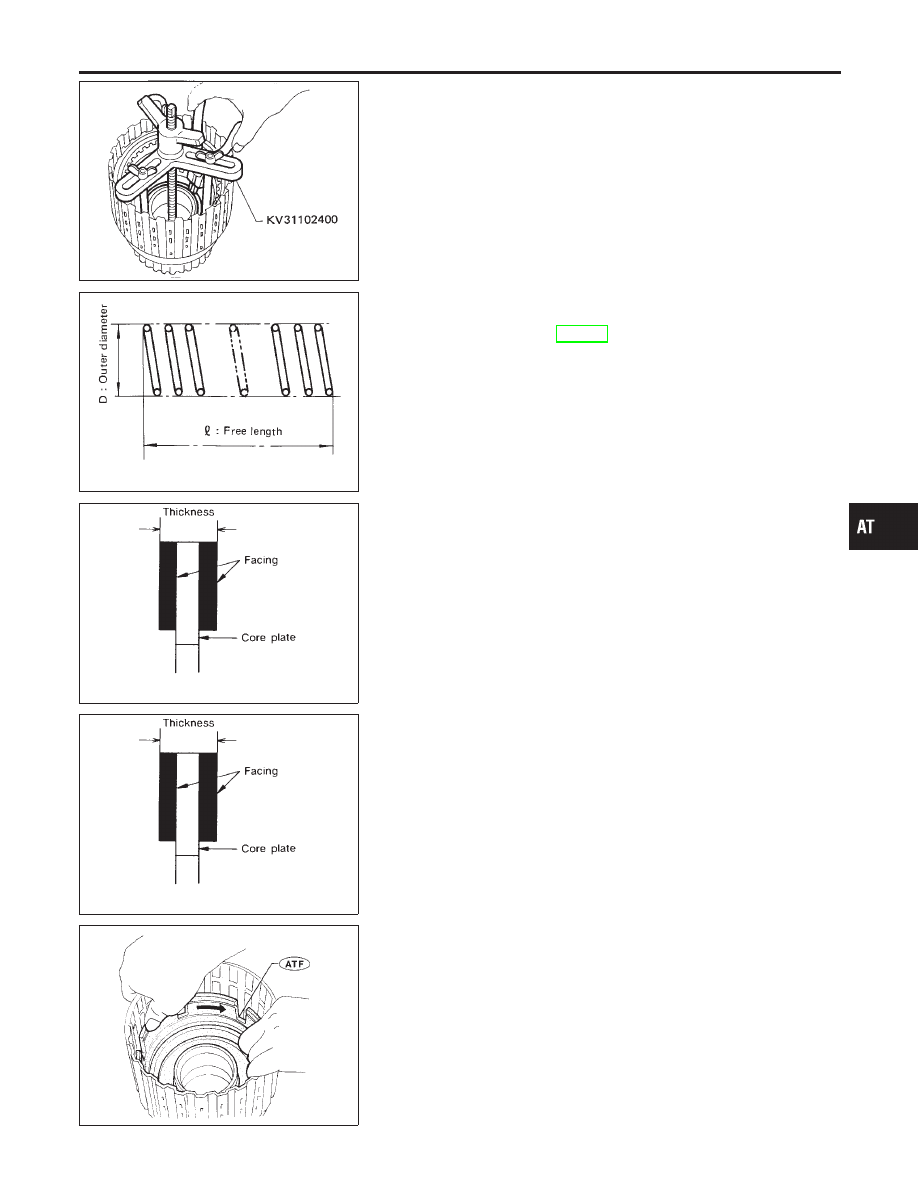

DISASSEMBLY AND ASSEMBLY

NMAT0135

Forward and overrun clutches are serviced essentially the same
way as reverse clutch is serviced. However, note the following
exceptions.

I

Check of forward clutch operation

SAT861A

I

Check of overrun clutch operation

SAT865A

I

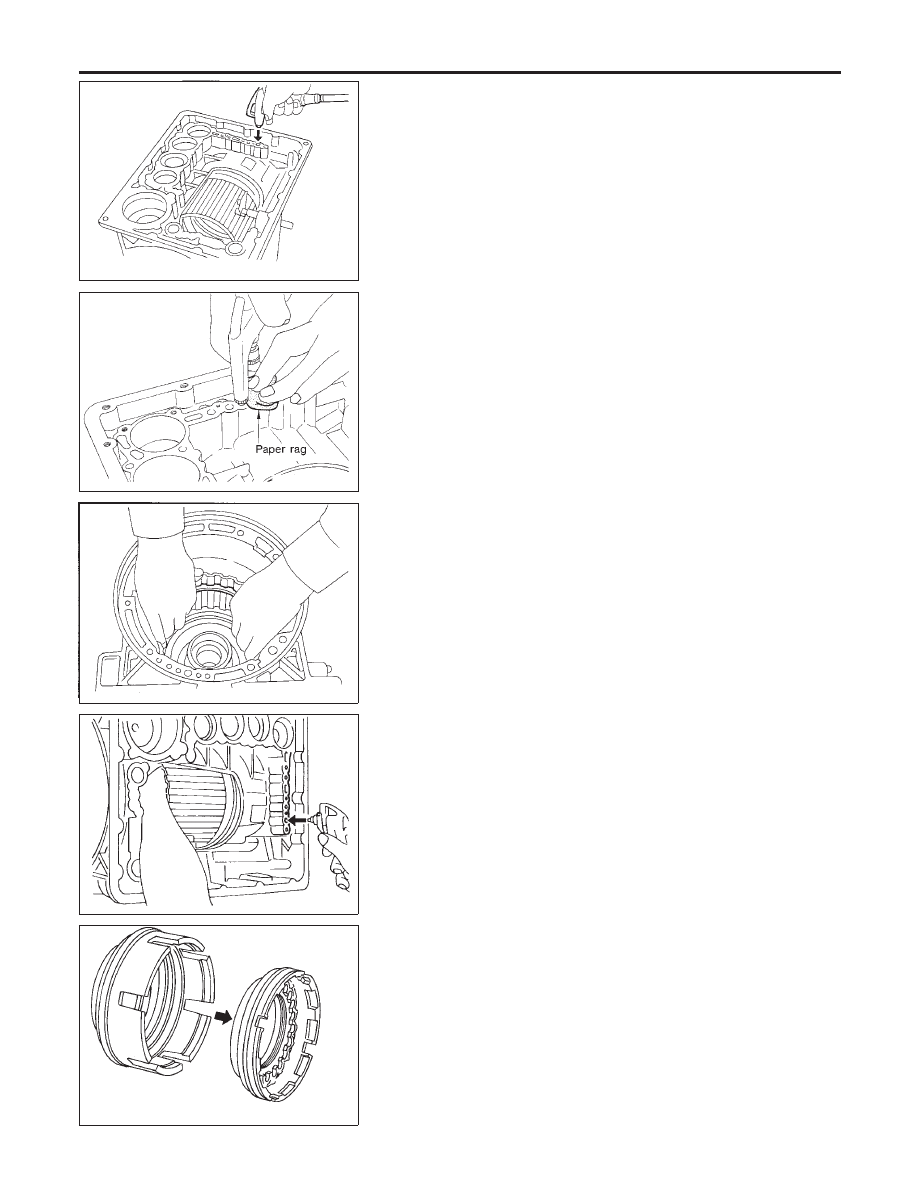

Removal of forward clutch drum
Remove forward clutch drum from transmission case by hold-
ing snap ring.

SAT862A

I

Removal of forward clutch and overrun clutch pistons

a)

While holding overrun clutch piston, gradually apply com-
pressed air to oil hole.

SAT863A

b)

Remove overrun clutch from forward clutch.

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-250

SAT864A

I

Removal and installation of return springs

SAT829A

I

Inspection of forward clutch and overrun clutch return springs

Inspection standard:

Refer to SDS, AT-289.

SAT845A

I

Inspection of forward clutch drive plates

Thickness of drive plate:

Standard

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.40 mm (0.0551 in)

SAT845A

I

Inspection of overrun clutch drive plates

Thickness of drive plate:

Standard

1.90 - 2.05 mm (0.0748 - 0.0807 in)

Wear limit

1.80 mm (0.0709 in)

SAT866A

I

Installation of forward clutch piston and overrun clutch piston

a)

Install forward clutch piston by turning it slowly and evenly.

I

Apply ATF to inner surface of clutch drum.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-251

SAT867A

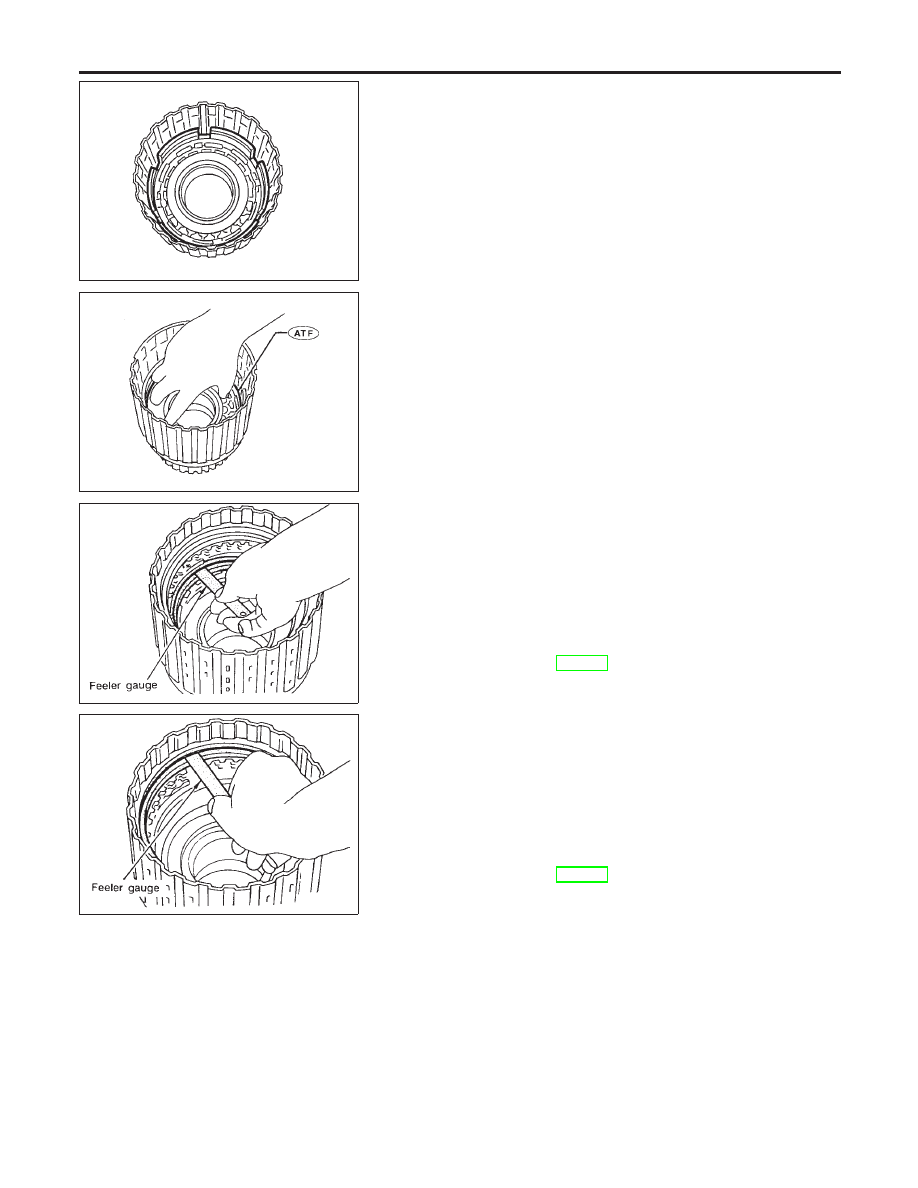

I

Align notch in forward clutch piston with groove in for-
ward clutch drum.

SAT868A

b)

Install overrun clutch by turning it slowly and evenly.

I

Apply ATF to inner surface of forward clutch piston.

SAT869A

I

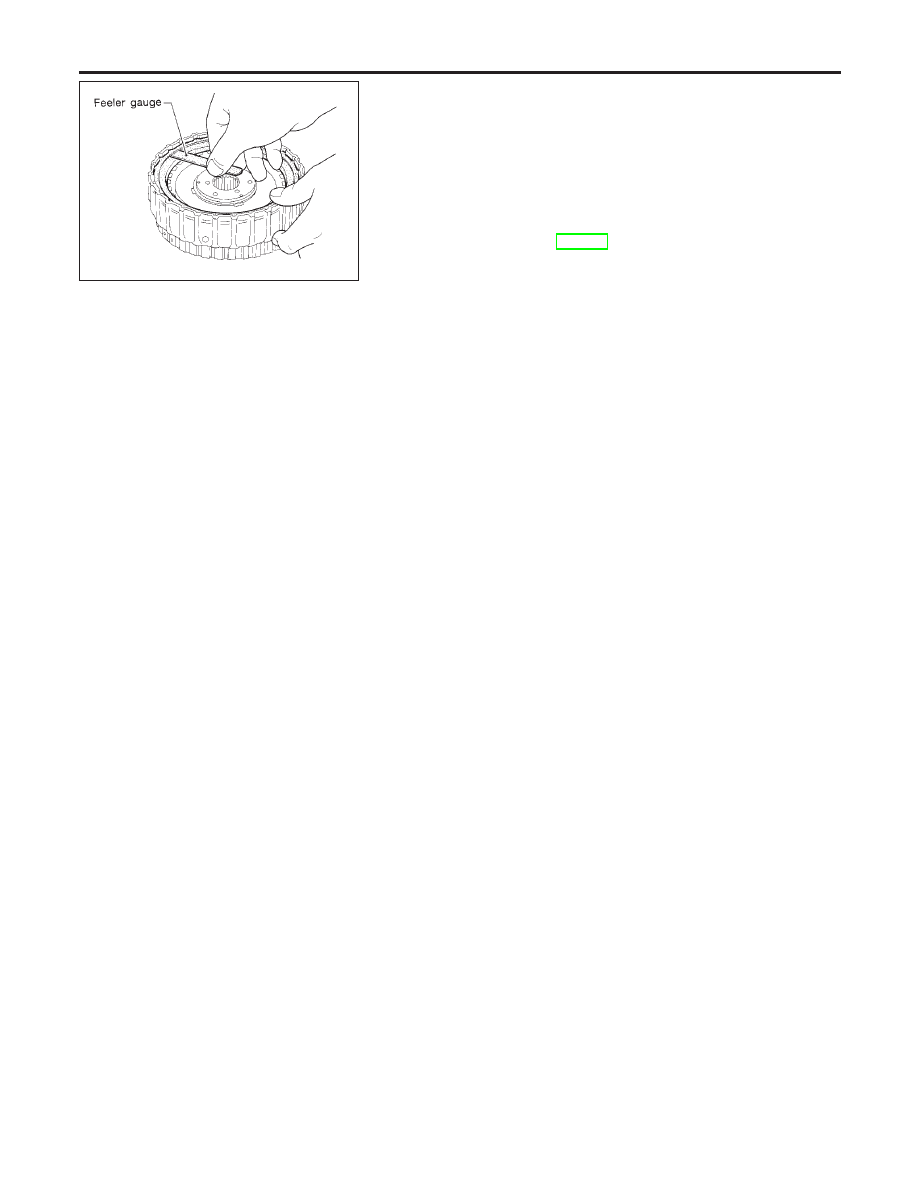

Measurement of clearance between retaining plate and snap
ring of overrun clutch

Specified clearance:

Standard

1.0 - 1.4 mm (0.039 - 0.055 in)

Allowable limit

2.0 mm (0.079 in)

Retaining plate:

Refer to SDS, AT-291.

SAT870A

I

Measurement of clearance between retaining plate and snap
ring of forward clutch

Specified clearance:

Standard

0.35 - 0.75 mm (0.0138 - 0.0295 in)

Allowable limit

2.15 mm (0.0846 in)

Retaining plate:

Refer to SDS, AT-291.

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-252

Low & Reverse Brake

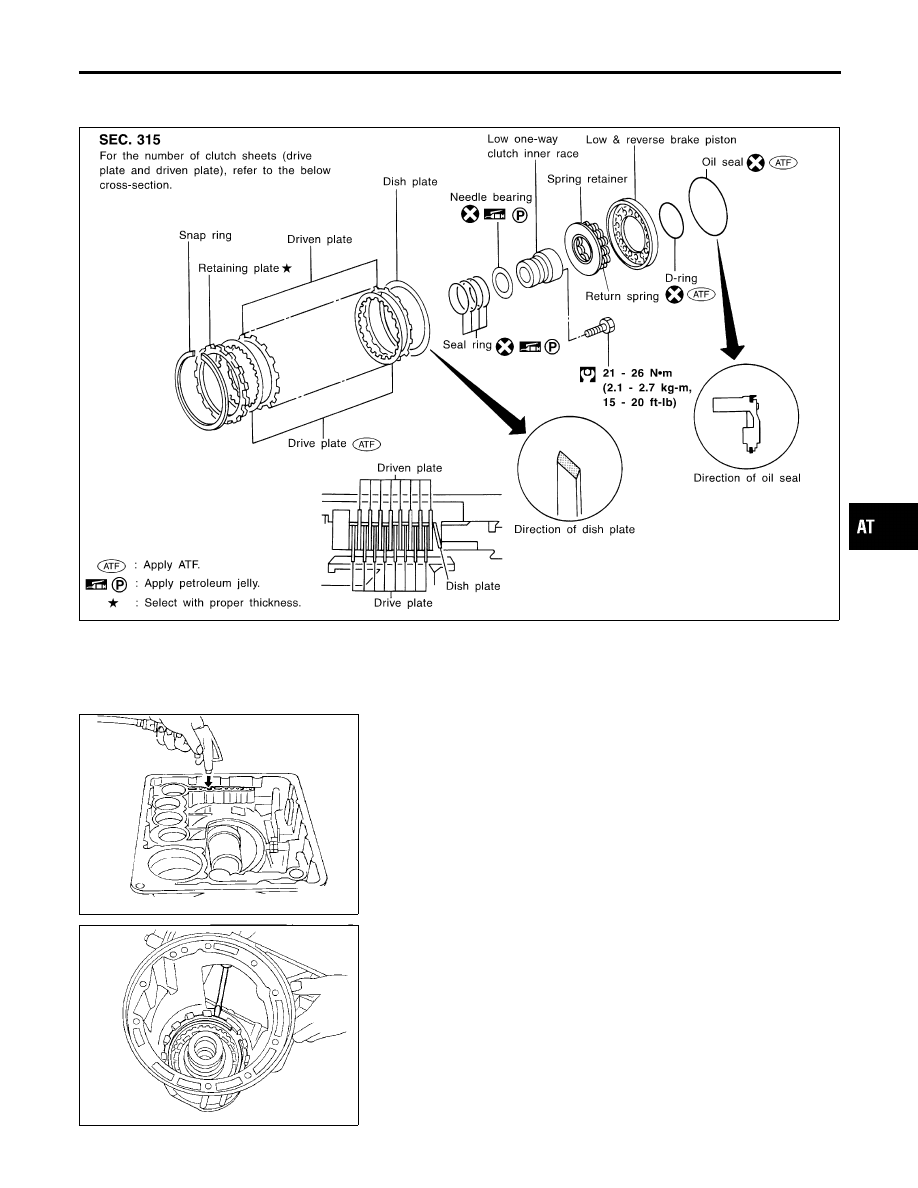

COMPONENTS

NMAT0136

SAT446K

SAT872A

DISASSEMBLY

NMAT0137

1.

Check operation of low and reverse brake.

a.

Install seal ring onto oil pump cover and install reverse clutch.
Apply compressed air to oil hole.

b.

Check to see that retaining plate moves to snap ring.

c.

If retaining plate does not contact snap ring,

I

D-ring might be damaged.

I

Oil seal might be damaged.

I

Fluid might be leaking past piston check ball.

SAT873A

2.

Remove snap ring, low and reverse brake drive plates, driven
plates and dish plate.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake

AT-253

SAT382I

3.

Remove low one-way clutch inner race, spring retainer and
return spring from transmission case.

4.

Remove seal rings from low one-way clutch inner race.

5.

Remove needle bearing from low one-way clutch inner race.

SAT876A

6.

Remove low and reverse brake piston using compressed air.

7.

Remove oil seal and D-ring from piston.

INSPECTION

NMAT0138

Low and Reverse Brake Snap Ring and Spring Retainer

NMAT0138S01

I

Check for deformation, or damage.

SAT829A

Low and Reverse Brake Return Springs

NMAT0138S02

I

Check for deformation or damage. Also measure free length
and outside diameter.

Inspection standard:

Refer to SDS, AT-289.

SAT845A

Low and Reverse Brake Drive Plates

NMAT0138S03

I

Check facing for burns, cracks or damage.

I

Measure thickness of facing.

Thickness of drive plate:

Standard value

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.40 mm (0.0551 in)

I

If not within wear limit, replace.

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-254

SAT877A

Low One-way Clutch Inner Race

NMAT0138S04

I

Check frictional surface of inner race for wear or damage.

SAT878A

I

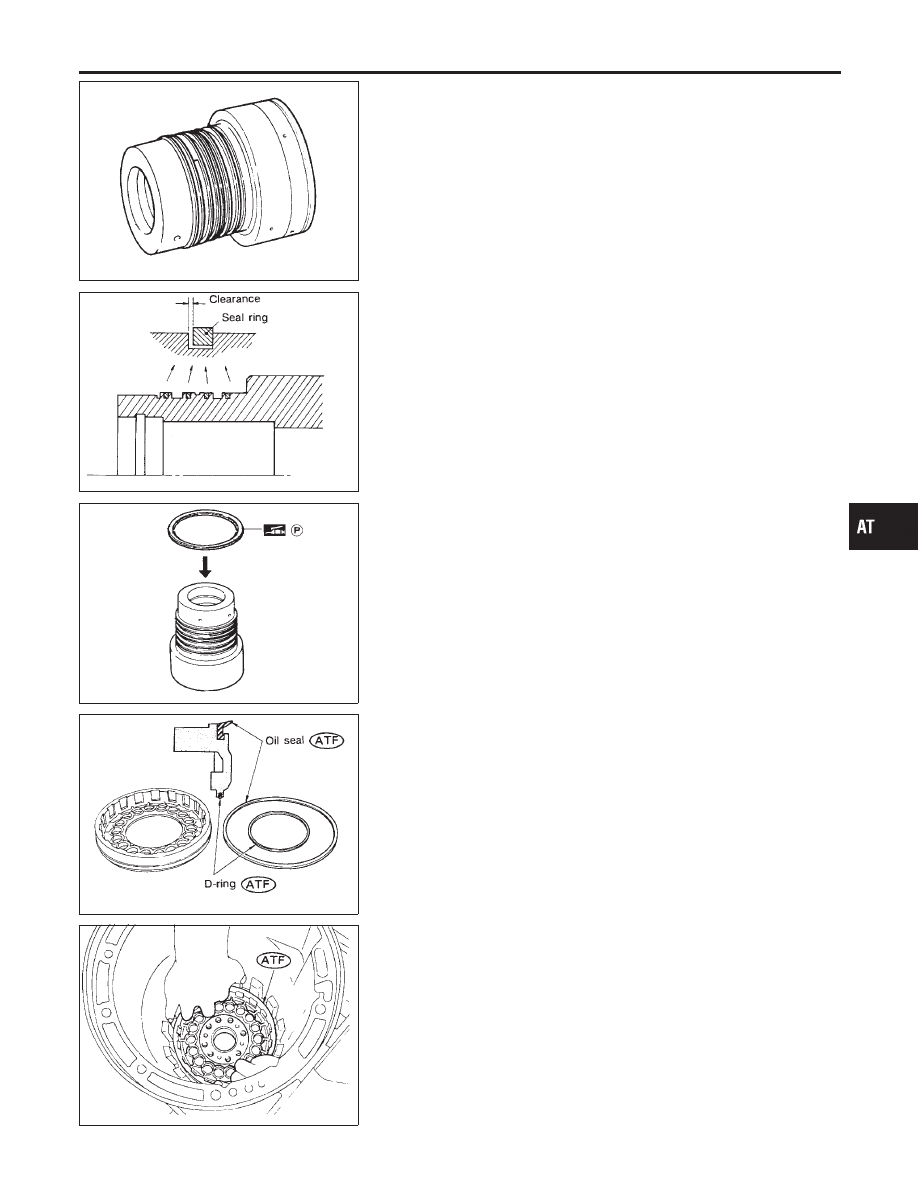

Install a new seal rings onto low one-way clutch inner race.

I

Be careful not to expand seal ring gap excessively.

I

Measure seal ring-to-groove clearance.

Inspection standard:

Standard value: 0.10 - 0.25 mm (0.0039 - 0.0098 in)
Allowable limit: 0.25 mm (0.0098 in)

I

If not within allowable limit, replace low one-way clutch inner
race.

SAT112B

ASSEMBLY

NMAT0139

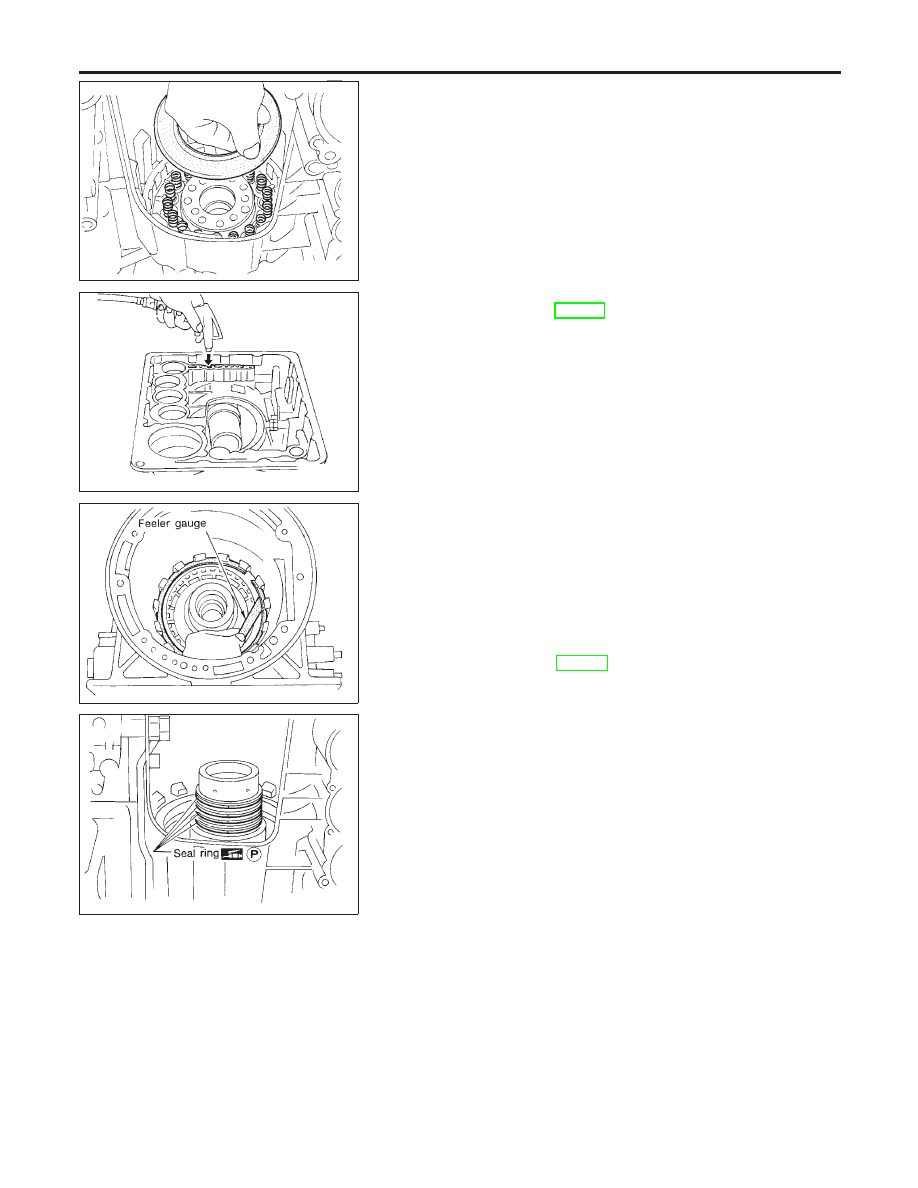

1.

Install needle bearing onto one-way clutch inner race.

I

Pay attention to its direction — Black surface goes to rear
side.

I

Apply petroleum jelly to needle bearing.

SAT879A

2.

Install oil seal and D-ring onto piston.

I

Apply ATF to oil seal and D-ring.

SAT880A

3.

Install piston by rotating it slowly and evenly.

I

Apply ATF to inner surface of transmission case.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-255

SAT881A

4.

Install return springs, spring retainer and low one-way clutch
inner race onto transmission case.

5.

Install dish plate, low and reverse brake drive plates, driven
plates and retaining plate.

6.

Install snap ring on transmission case.

SAT872A

7.

Check operation of low and reverse brake clutch piston. Refer
to “DISASSEMBLY”, AT-253.

SAT885A

8.

Measure clearance between retaining plate and snap ring.
If not within allowable limit, select proper retaining plate.

Specified clearance:

Standard

0.8 - 1.1 mm (0.031 - 0.043 in)

Allowable limit

2.7 mm (0.106 in)

Retaining plate:

Refer to SDS, AT-292.

SAT884A

9.

Install low one-way clutch inner race seal ring.

I

Apply petroleum jelly to seal ring.

I

Make sure seal rings are pressed firmly into place and
held by petroleum jelly.

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-256















Content   ..  14  15  16  17   ..
