RAX

2005 Pathfinder

PRECAUTIONS .......................................................... 2

Caution ..................................................................... 2

PREPARATION ........................................................... 3

Special Service Tools (SST) ..................................... 3
Commercial Service Tools ........................................ 3

NOISE, VIBRATION, AND HARSHNESS (NVH)
TROUBLESHOOTING ................................................ 4

NVH Troubleshooting Chart ..................................... 4

WHEEL HUB .............................................................. 5

On-Vehicle Inspection and Service .......................... 5

WHEEL BEARING INSPECTION ......................... 5

Components ............................................................. 5
Removal and Installation .......................................... 5

REMOVAL ............................................................. 5
INSTALLATION ..................................................... 6

REAR DRIVE SHAFT ................................................. 7

Components ............................................................. 7
Removal and Installation .......................................... 7

REMOVAL ............................................................. 7
INSPECTION AFTER REMOVAL ......................... 8
INSTALLATION ..................................................... 8

Disassembly and Assembly ...................................... 8

DISASSEMBLY ..................................................... 8
INSPECTION AFTER DISASSEMBLY .................. 9
ASSEMBLY ......................................................... 10

SERVICE DATA AND SPECIFICATIONS (SDS) ...... 13

Wheel Bearing ........................................................ 13
Drive Shaft .............................................................. 13

RAX-2

PRECAUTIONS

2005 Pathfinder

PRECAUTIONS

PFP:00001

Caution

EDS001IC

Observe the following precautions when disassembling and servicing drive shaft.

●

Perform work in a location which is as dust-free as possible.

●

Before disassembling and servicing, clean the outside of parts.

●

Prevention of the entry of foreign objects must be taken into account during disassembly of the service
location.

●

Disassembled parts must be carefully reassembled in the correct order. If work is interrupted, a clean
cover must be placed over parts.

●

Paper shop cloths must be used. Fabric shop cloths must not be used because of the danger of lint adher-
ing to parts.

●

Disassembled parts (except for rubber parts) should be cleaned with kerosene which shall be removed by
blowing with air or wiping with paper shop cloths.

PREPARATION

RAX-3

C

E

F

G

H

I

J

K

L

M

A

B

RAX

2005 Pathfinder

PREPARATION

PFP:00002

Special Service Tools (SST)

EDS001ID

The actual shapes of the Kent-Moore tools may differ from those of the special service tools illustrated here.

Commercial Service Tools

EDS001IE

Tool number
(Kent-Moore No.)
Tool name

Description

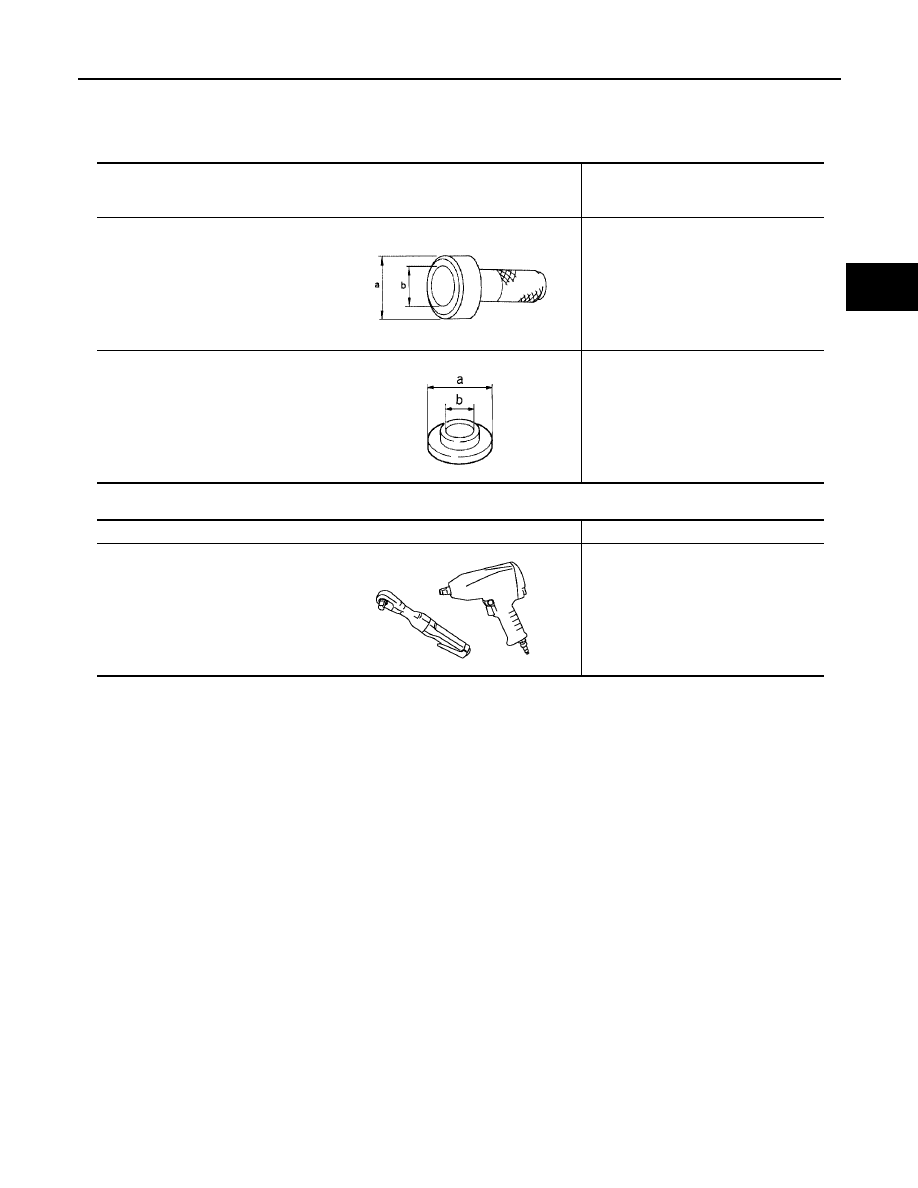

KV38100500
(

—

)

Drift

Installing drive shaft plug
a: 80 mm (3.15 in) dia.
b: 60 mm (2.36 in) dia.

KV38102200
(

—

)

Drift

Installing drive shaft plug
a: 90 mm (3.54 in) dia.
b: 31 mm (1.22 in) dia.

ZZA0701D

ZZA0920D

Tool name

Description

Power tools

Removing bolts and nuts

PBIC0190E

RAX-4

NOISE, VIBRATION, AND HARSHNESS (NVH) TROUBLESHOOTING

2005 Pathfinder

NOISE, VIBRATION, AND HARSHNESS (NVH) TROUBLESHOOTING

PFP:00003

NVH Troubleshooting Chart

EDS001IF

Use chart below to help you find the cause of the symptom. If necessary, repair or replace these parts.

×

: Applicable

Reference page

—

RA

X

-8

—

RA

X

-5

—

RFD-

7

,

"NVH

T

ro

u

b

le

s

h

o

o

ti

n

g

C

h

a

rt

"

F

AX-

4,

"N

V

H

T

roubl

es

hoot

in

g

C

har

t"

FSU-

4

,

"N

V

H

T

roubl

esh

oot

in

g

C

har

t"

RSU-

4

,

"NVH

T

ro

u

b

le

s

h

o

o

ti

n

g

C

h

a

rt

"

WT

-3

,

"N

V

H

T

roub

le

shoo

ti

ng

C

har

t"

WT

-3

,

"N

V

H

T

roub

le

shoo

ti

ng

C

har

t"

PR-

3

,

"N

V

H

T

ro

ub

le

shoo

ti

ng

C

h

ar

t"

BR-

5

,

"N

V

H

T

ro

ub

le

shoo

ti

ng

C

h

ar

t"

PS-

5,

"N

V

H

T

ro

u

b

le

shoo

ti

ng

C

h

ar

t"

Possible cause and SUSPECTED PARTS

Ex

cess

iv

e

joi

nt

angl

e

J

o

in

t

s

lid

in

g

re

s

is

ta

n

c

e

Im

bal

anc

e

Im

pr

o

per

in

st

al

la

ti

on

,

loose

ness

P

a

rts

in

te

rf

e

re

n

c

e

REAR

FINAL

DRI

VE

FRONT

AXLE

FRONT

S

USPENSION

REAR

SUSPENSION

TIRES

ROAD

W

H

EE

L

PROPEL

LER

S

HAFT

BRAKE

S

ST

EERI

N

G

Symptom

Noise

×

×

×

×

×

×

×

×

×

×

×

×

Shake

×

×

×

×

×

×

×

×

×

×

×

Vibration

×

×

×

×

×

×

×

×

×

Shimmy

×

×

×

×

×

×

×

×

Shudder

×

×

×

×

×

×

×

Poor quality ride or handling

×

×

×

×

×

×

×

×

WHEEL HUB

RAX-5

C

E

F

G

H

I

J

K

L

M

A

B

RAX

2005 Pathfinder

WHEEL HUB

PFP:43202

On-Vehicle Inspection and Service

EDS001IG

Inspect the components for any looseness or backlash. Inspect each component for any excessive wear or
damage. Replace any components as necessary.

WHEEL BEARING INSPECTION

●

Move the rear wheel hub and bearing assembly in the axial direction by hand to check the axial end play.
Check that the axial end play is with specification. Replace the rear wheel hub and bearing assembly as
necessary.

●

Rotate the rear wheel hub and bearing assembly to check that there are no unusual noises or other
abnormal conditions. Replace the rear wheel hub and bearing assembly as necessary.

Components

EDS001XU

Rear Wheel Hub and Bearing Assembly

Removal and Installation

EDS001IH

REMOVAL

1.

Remove the wheel and tire assembly using power tool.

2.

Remove the rear brake caliper, without disconnecting the hydraulic hose, using power tool. Reposition the
rear brake caliper aside using suitable wire. Refer to

BR-31, "Removal and Installation of Brake Caliper

and Disc Rotor"

.

NOTE:
Do not depress the brake pedal while the brake caliper is removed.

3.

Remove the rear disc rotor.

4.

Remove the cotter pin, then remove the rear drive shaft nut using power tool.

●

Discard the cotter pin, use a new one for installation.

5.

Remove the rear drive shaft. Refer to

RAX-7, "Removal and Installation"

.

6.

Remove the four rear wheel hub and bearing assembly bolts using power tool.

●

Discard the four rear wheel hub and bearing assembly bolts, use new ones for installation.

7.

Remove the rear wheel hub and bearing assembly.

Axial end play

: 0 mm (0 in)

WDIA0229E

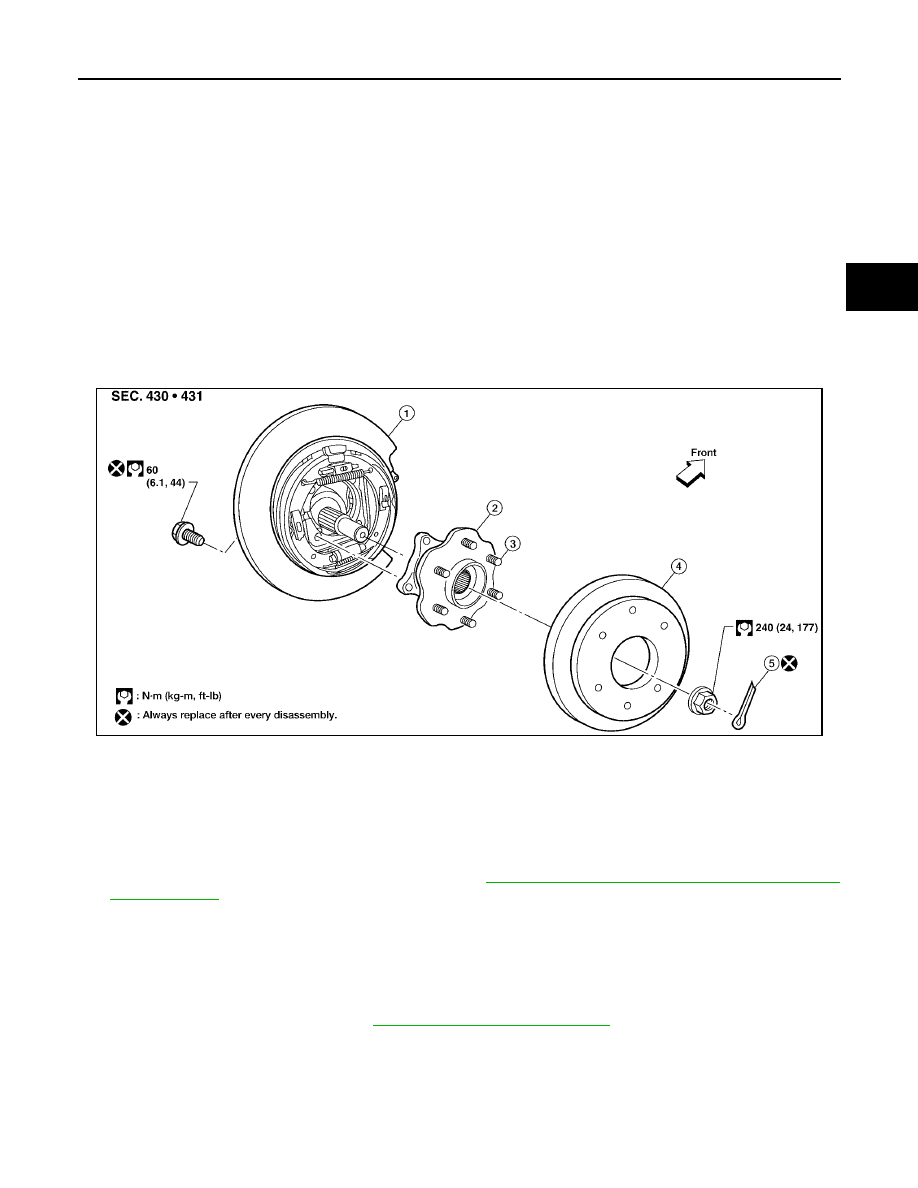

1.

Back plate

2.

Rear wheel hub and bearing assembly

3.

Wheel stud

4.

Rear disc rotor

5.

Cotter pin

RAX-6

WHEEL HUB

2005 Pathfinder

INSTALLATION

Installation is in the reverse order of removal.

●

Use a new cotter pin for installation.

●

Use new rear wheel hub and bearing assembly bolts for installation.

REAR DRIVE SHAFT

RAX-7

C

E

F

G

H

I

J

K

L

M

A

B

RAX

2005 Pathfinder

REAR DRIVE SHAFT

PFP:39600

Components

EDS001XT

Rear Drive Shaft Assembly

Removal and Installation

EDS001II

REMOVAL

1.

Remove the wheel and tire assembly using power tool.

2.

Remove the cotter pin and discard, then remove the lock nut from the drive shaft.

●

Do not reuse the cotter pin, discard after removal and use a new cotter pin for installation.

3.

Remove the six rear drive shaft bolts from the rear final drive assembly flange using power tool.

●

Do not reuse the rear drive shaft bolts, discard after removal and use new bolts for installation.

4.

Separate the rear drive shaft from the rear wheel hub and bearing assembly by lightly tapping the end of
the rear drive shaft with a suitable hammer and wood block. If it is difficult to separate, use a suitable
puller.

5.

Remove the rear drive shaft.

CAUTION:

●

When removing the rear drive shaft, do not bend at an excessive angle to the rear drive shaft
joint.

●

Do not excessively extend the slide joint.

WDIA0230E

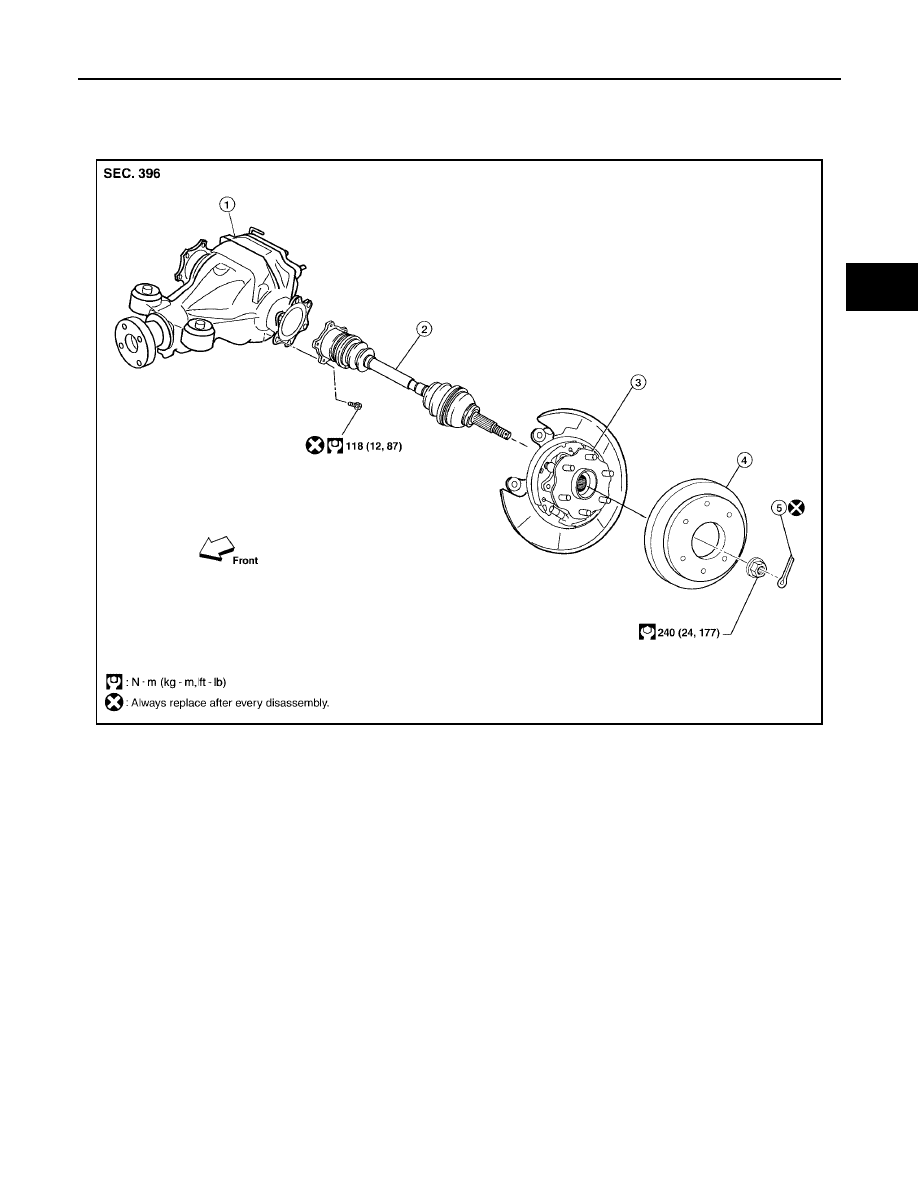

1.

Rear final drive assembly

2.

Rear drive shaft

3.

Rear wheel hub and bearing assembly

4.

Rear disc rotor

5.

Cotter pin

RAX-8

REAR DRIVE SHAFT

2005 Pathfinder

INSPECTION AFTER REMOVAL

●

Move the joint up and down, left and right, and in the axial direc-
tion. Check for any rough movement or significant looseness.

●

Check the boot for cracks or other damage, and for any grease
leakage.

●

If necessary, disassemble the drive shaft, and repair as neces-
sary.

INSTALLATION

Installation is in the reverse order of removal.

●

Do not reuse the drive shaft inside flange bolts and washers, discard after removal and use new bolts and
washers for installation.

●

Do not reuse the cotter pin, discard after removal and use a new cotter pin for installation.

Disassembly and Assembly

EDS001IJ

DISASSEMBLY
Final Drive Side

1.

Mount the drive shaft in a vise.

CAUTION:

When mounting the drive shaft in a vise, use copper or aluminum plates between the vise and the
drive shaft.

2.

Remove the boot bands.

3.

If the plug needs to be removed, move the boot to the wheel side, then drive the plug out using a suitable
plastic hammer.

RAA0030D

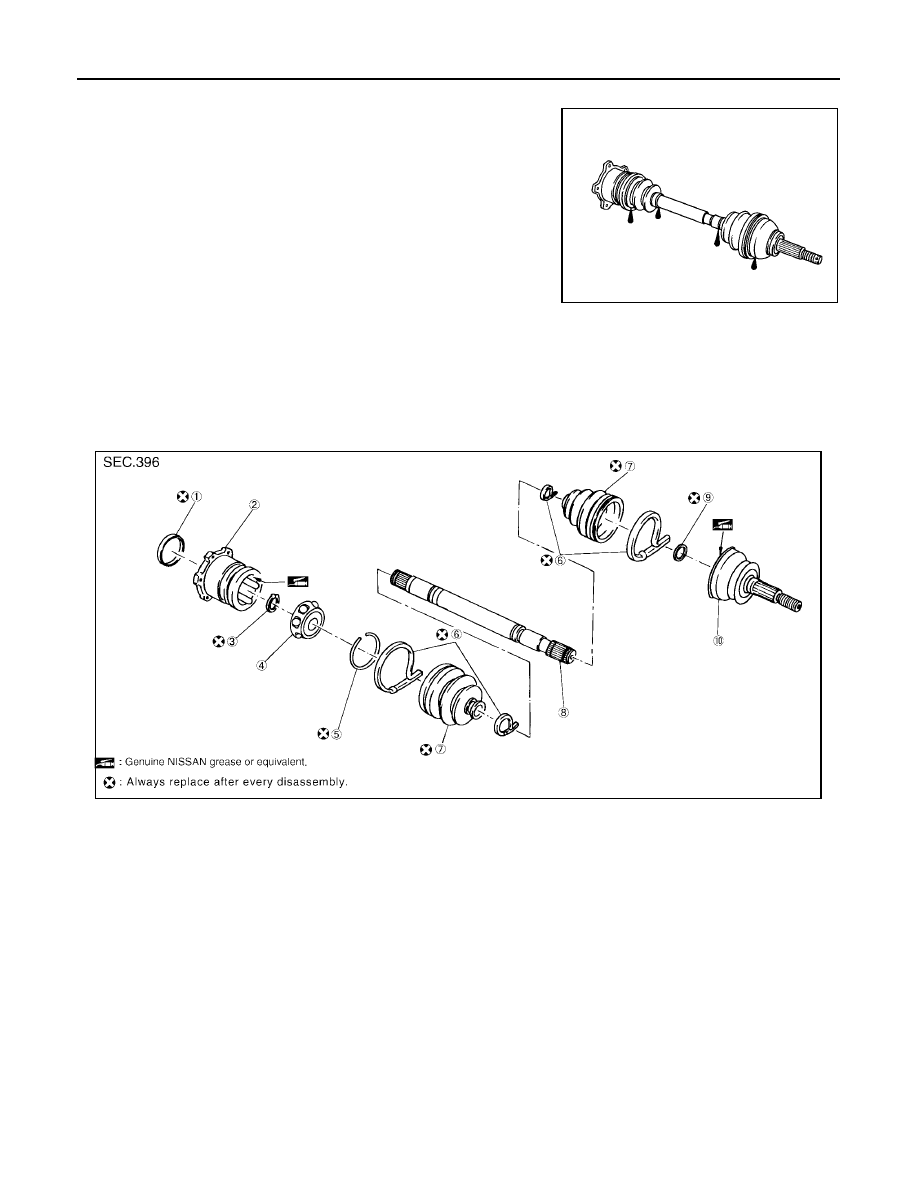

1.

Plug

2.

Housing

3.

Snap ring

4.

Ball cage, steel ball and liner race assembly

5.

Stopper ring

6.

Boot band

7.

Boot

8.

Shaft

9.

Circlip

10. Joint sub-assembly

WDIA0221E
