Nissan Pathfinder (2005 year). Instruction - part 230





REFRIGERANT PRESSURE SENSOR

EC-691

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

REFRIGERANT PRESSURE SENSOR

PFP:92136

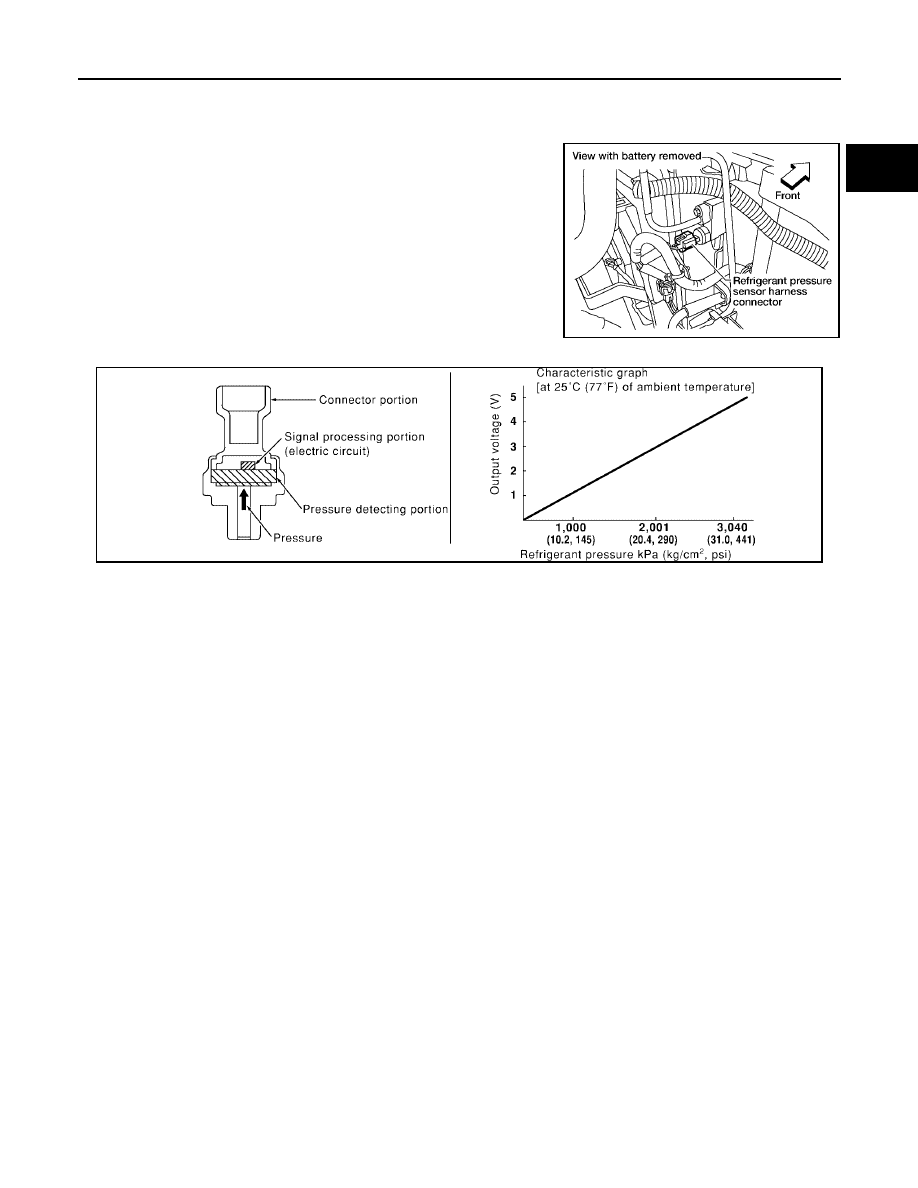

Component Description

UBS00KII

The refrigerant pressure sensor is installed at the liquid tank of the
air conditioner system. The sensor uses an electrostatic volume
pressure transducer to convert refrigerant pressure to voltage. The
voltage signal is sent to ECM, and ECM controls cooling fan system.

BBIA0564E

SEF099XA

EC-692

REFRIGERANT PRESSURE SENSOR

2005 Pathfinder

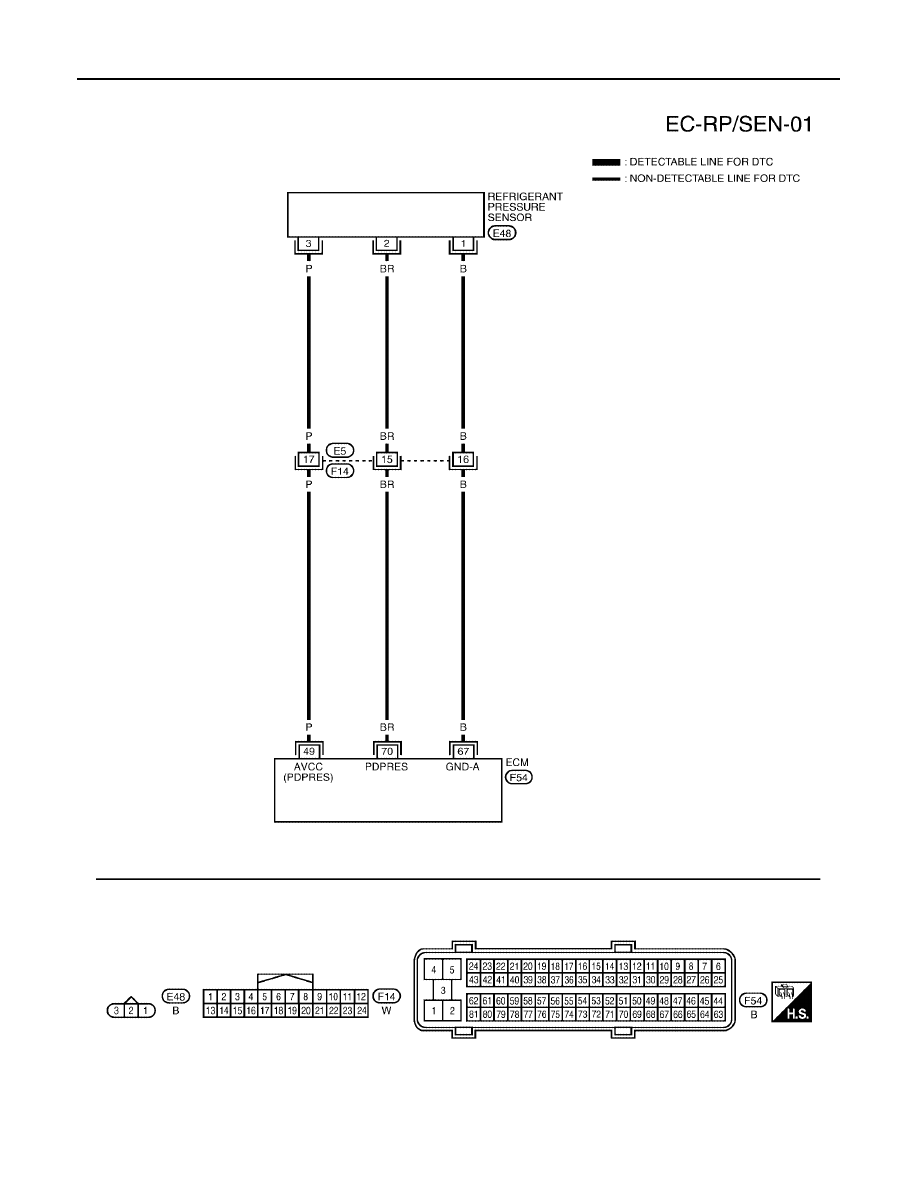

Wiring Diagram

UBS00KIJ

BBWA1776E

REFRIGERANT PRESSURE SENSOR

EC-693

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

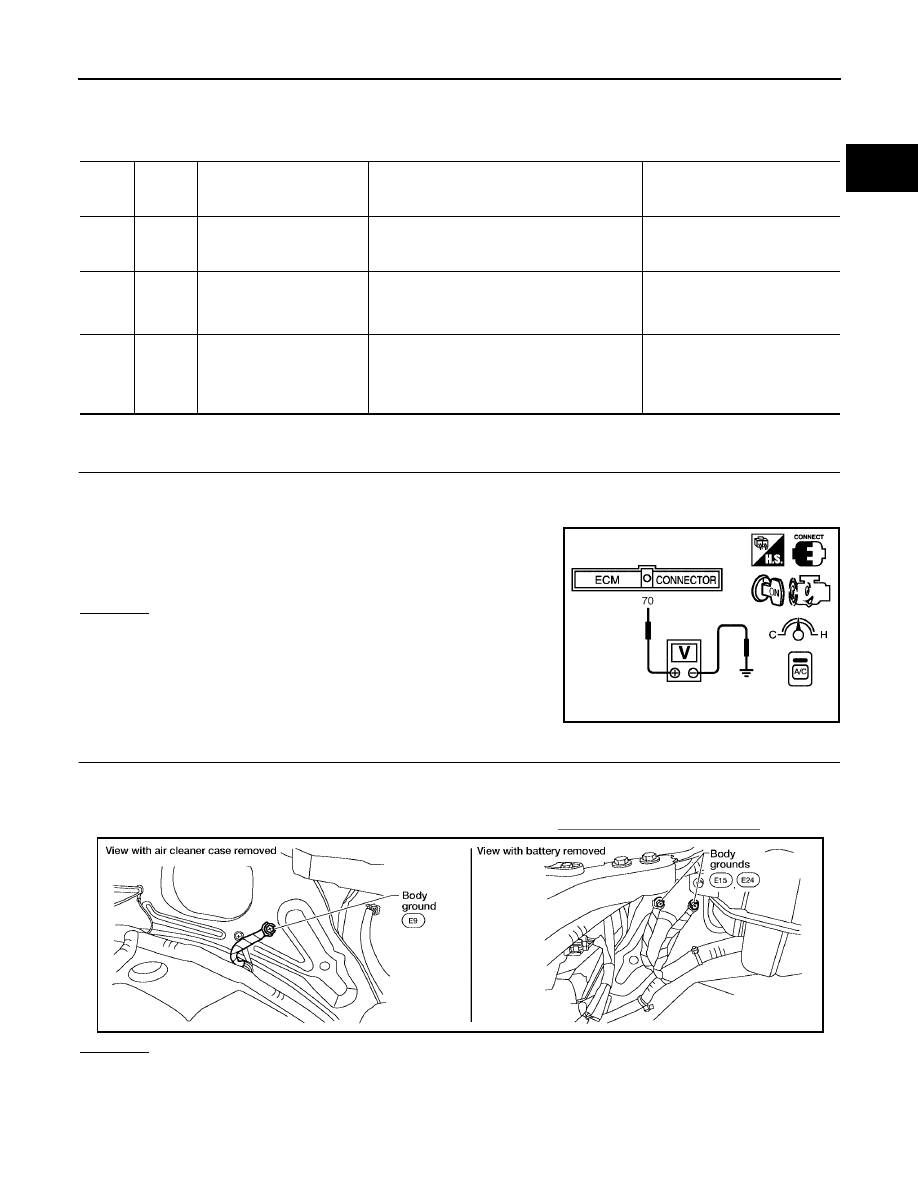

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

Diagnostic Procedure

UBS00KIK

1.

CHECK REFRIGERANT PRESSURE SENSOR OVERALL FUNCTION

1.

Start engine and warm it up to normal operating temperature.

2.

Turn A/C switch and blower switch ON.

3.

Check voltage between ECM terminal 70 and ground with CON-
SULT-II or tester.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

2.

CHECK GROUND CONNECTIONS

1.

Turn A/C switch and blower switch OFF.

2.

Turn ignition switch OFF.

3.

Loosen and retighten three ground screws on the body. Refer to

EC-165, "Ground Inspection"

.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace ground connections.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

49

P

Sensor power supply
(Refrigerant pressure sen-
sor/Battery current sensor)

[Ignition switch: ON]

Approximately 5V

67

B

Sensor ground

[Engine is running]

●

Warm-up condition

●

Idle speed

Approximately 0V

70

BR

Refrigerant pressure sensor

[Engine is running]

●

Warm-up condition

●

Both A/C switch and blower switch: ON
(Compressor operates)

1.0 - 4.0V

Voltage: 1.0 - 4.0V

PBIB1188E

BBIA0539E

EC-694

REFRIGERANT PRESSURE SENSOR

2005 Pathfinder

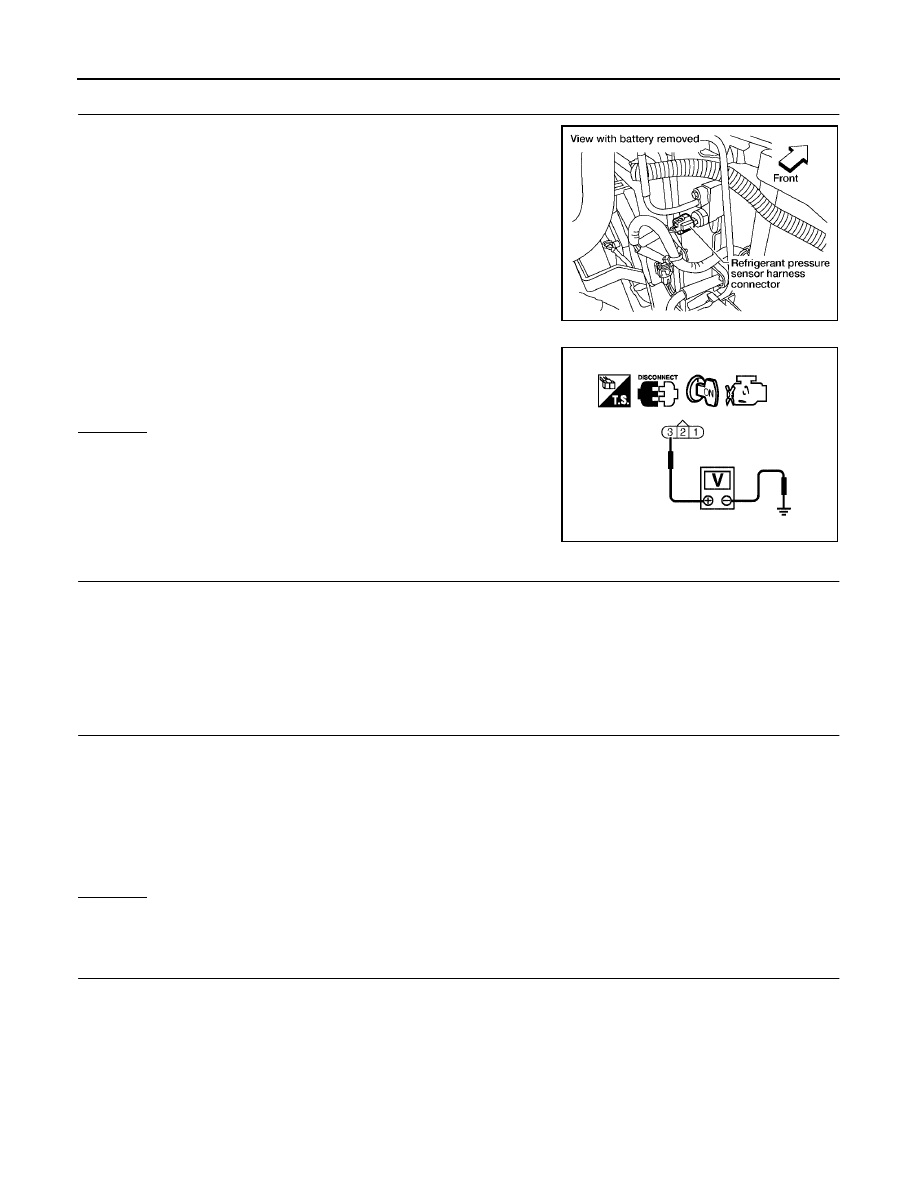

3.

CHECK REFRIGERANT PRESSURE SENSOR POWER SUPPLY CIRCUIT

1.

Disconnect refrigerant pressure sensor harness connector.

2.

Turn ignition switch ON.

3.

Check voltage between refrigerant pressure sensor terminal 3
and ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E5, F14

●

Harness for open or short between ECM and refrigerant pressure sensor

>> Repair harness or connectors.

5.

CHECK REFRIGERANT PRESSURE SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between refrigerant pressure sensor terminal 1 and ECM terminal 67.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 6.

6.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E5, F14

●

Harness for open or short between ECM and refrigerant pressure sensor

>> Repair open circuit or short to ground or short to power in harness or connectors.

BBIA0564E

Voltage: Approximately 5V

PBIB1872E

Continuity should exist.

REFRIGERANT PRESSURE SENSOR

EC-695

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

7.

CHECK REFRIGERANT PRESSURE SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Check harness continuity between ECM terminal 70 and refrigerant pressure sensor terminal 2.
Refer to Wiring Diagram.

2.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 9.

NG

>> GO TO 8.

8.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E5, F14

●

Harness for open or short between ECM and refrigerant pressure sensor

>> Repair open circuit or short to ground or short to power in harness or connectors.

9.

CHECK INTERMITTENT INCIDENT

Refer to

EC-158, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

OK or NG

OK

>> Replace refrigerant pressure sensor.

NG

>> Repair or replace.

Removal and Installation

UBS00KIL

REFRIGERANT PRESSURE SENSOR

Refer to

ATC-162, "Removal and Installation for Refrigerant Pressure Sensor"

or

MTC-105, "Removal and

Installation for Refrigerant Pressure Sensor"

.

Continuity should exist.

EC-696

ELECTRICAL LOAD SIGNAL

2005 Pathfinder

ELECTRICAL LOAD SIGNAL

PFP:25350

Description

UBS00KIM

The electrical load signal (Headlamp switch signal, etc.) is transferred through the CAN communication line
from BCM to ECM via IPDM E/R.

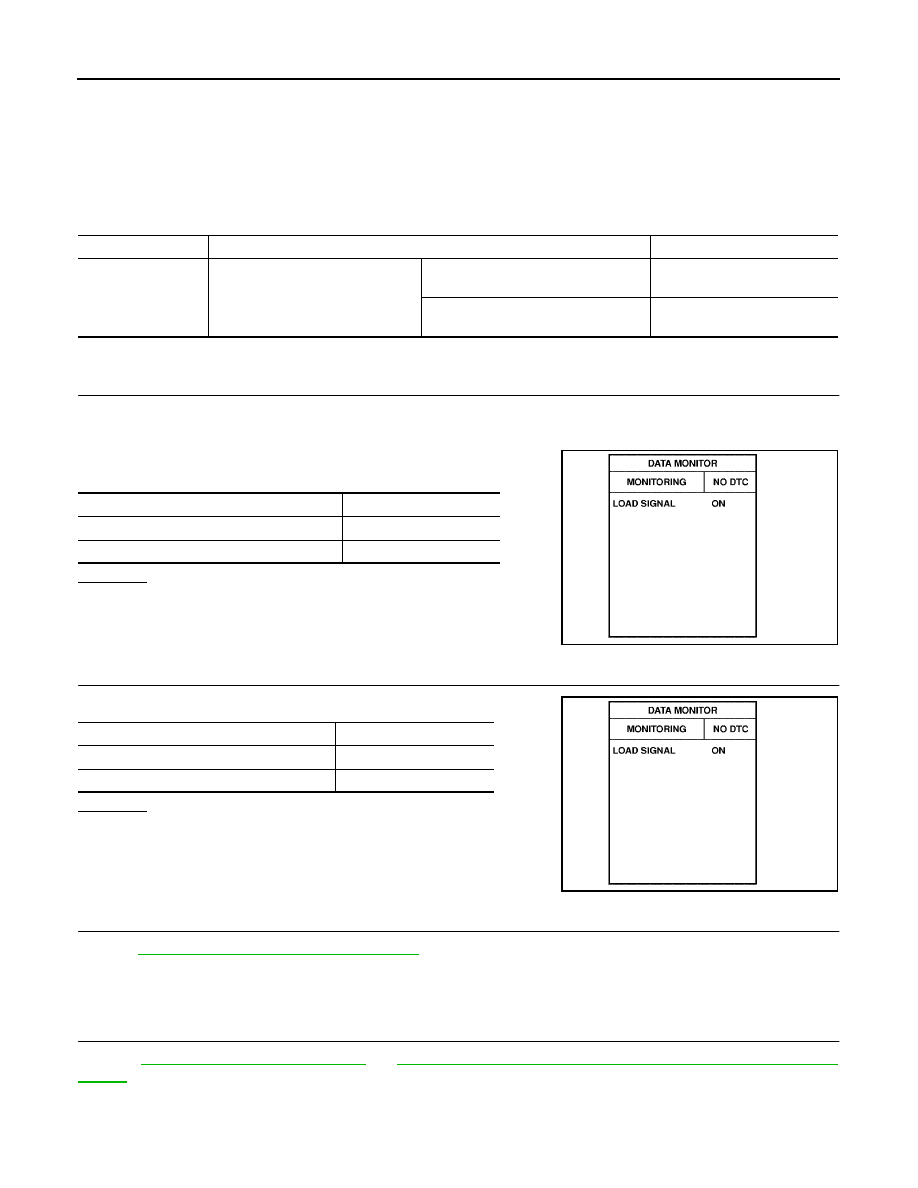

CONSULT-II Reference Value in Data Monitor Mode

UBS00KIN

Specification data are reference values.

Diagnostic Procedure

UBS00KIO

1.

CHECK LOAD SIGNAL CIRCUIT OVERALL FUNCTION-I

1.

Turn ignition switch ON.

2.

Connect CONSULT-II and select “DATA MONITOR” mode.

3.

Select “LOAD SIGNAL” and check indication under the following
conditions.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 3.

2.

CHECK LOAD SIGNAL CIRCUIT OVERALL FUNCTION-II

Check “LOAD SIGNAL” indication under the following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 4.

3.

CHECK REAR WINDOW DEFOGGER SYSTEM

Refer to

GW-58, "REAR WINDOW DEFOGGER"

.

>> INSPECTION END

4.

CHECK HEADLAMP SYSTEM

Refer to

LT-5, "HEADLAMP (FOR USA)"

or

LT-31, "HEADLAMP (FOR CANADA) - DAYTIME LIGHT SYS-

TEM -"

.

>> INSPECTION END

MONITOR ITEM

CONDITION

SPECIFICATION

LOAD SIGNAL

●

Ignition switch: ON

Rear window defogger switch is ON
and/or lighting switch is in 2nd.

ON

Rear window defogger switch is OFF
and lighting switch is OFF.

OFF

Condition

Indication

Rear window defogger switch ON

ON

Rear window defogger switch OFF

OFF

PBIB0103E

Condition

Indication

Lighting switch ON at 2nd position

ON

Lighting switch OFF

OFF

PBIB0103E

ASCD BRAKE SWITCH

EC-697

C

D

E

F

G

H

I

J

K

L

M

A

EC

2005 Pathfinder

ASCD BRAKE SWITCH

PFP:25320

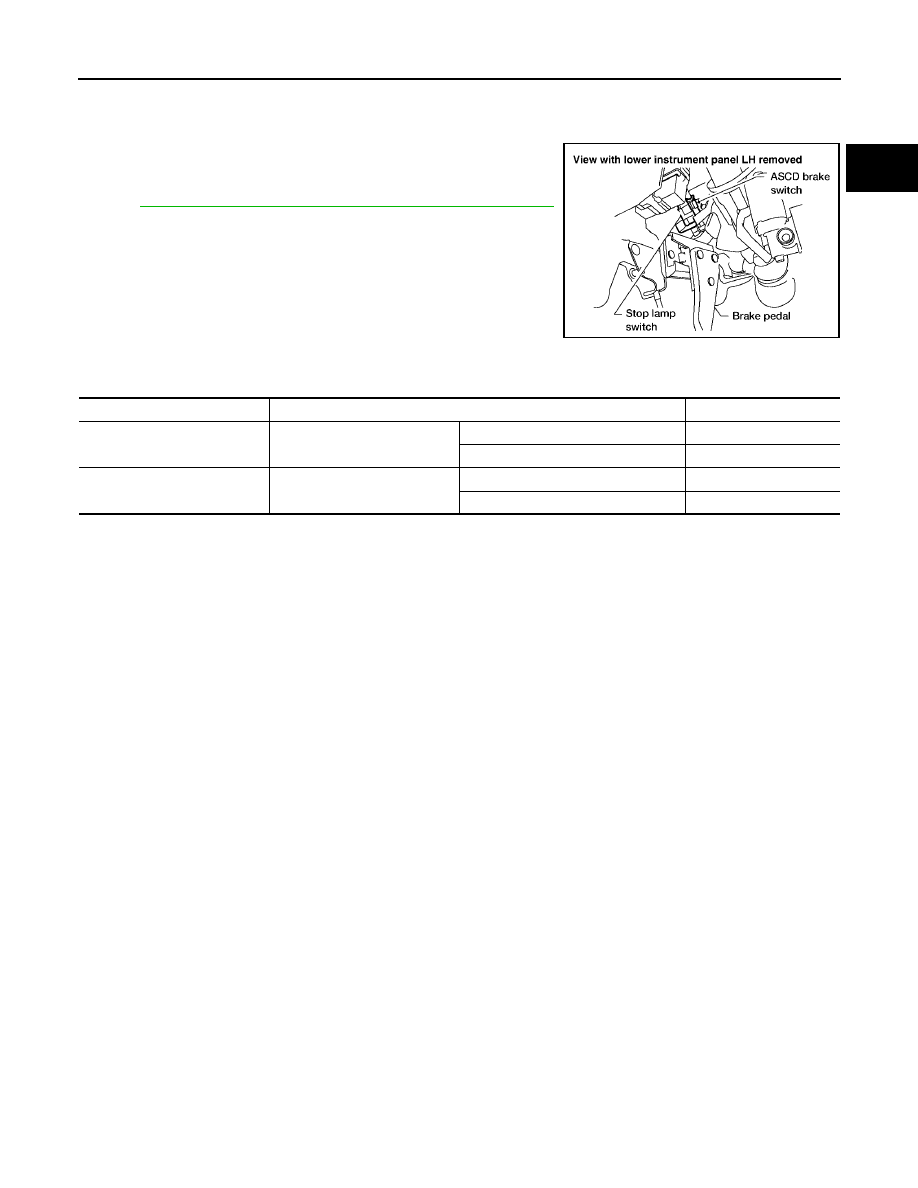

Component Description

UBS00KIP

When the brake pedal is depressed, ASCD brake switch is turned
OFF and stop lamp switch is turned ON. ECM detects the state of
the brake pedal by this input of two kinds (ON/OFF signal).
Refer to

EC-30, "AUTOMATIC SPEED CONTROL DEVICE (ASCD)"

for the ASCD function.

CONSULT-II Reference Value in Data Monitor Mode

UBS00KIQ

Specification data are reference values.

BBIA0560E

MONITOR ITEM

CONDITION

SPECIFICATION

BRAKE SW 1
(ASCD brake switch)

●

Ignition switch: ON

●

Brake pedal: Fully released

ON

●

Brake pedal: Slightly depressed

OFF

BRAKE SW 2
(stop lamp switch)

●

Ignition switch: ON

●

Brake pedal: Fully released

OFF

●

Brake pedal: Slightly depressed

ON

EC-698

ASCD BRAKE SWITCH

2005 Pathfinder

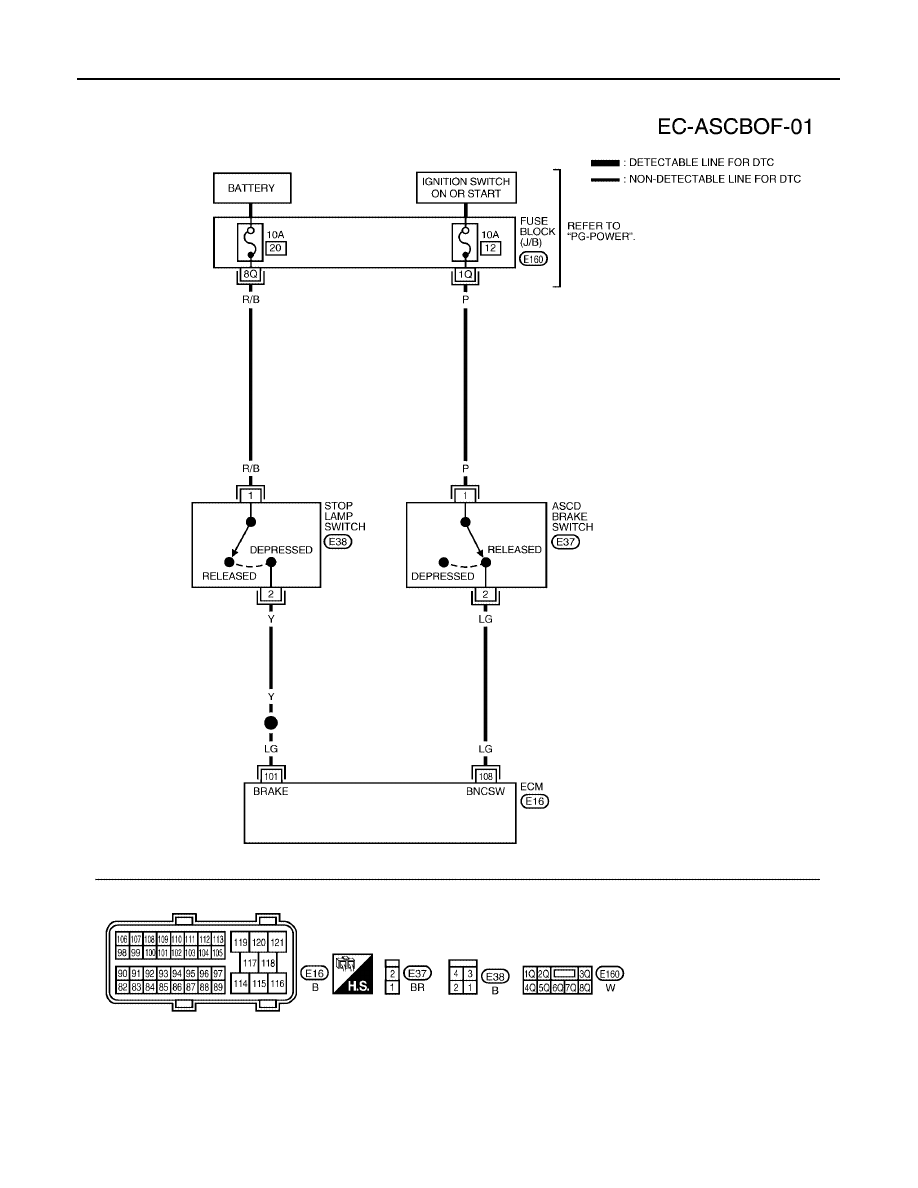

Wiring Diagram

UBS00KIR

BBWA1777E
