Nissan Pathfinder (2005 year). Instruction - part 38

DISASSEMBLY

AT-275

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

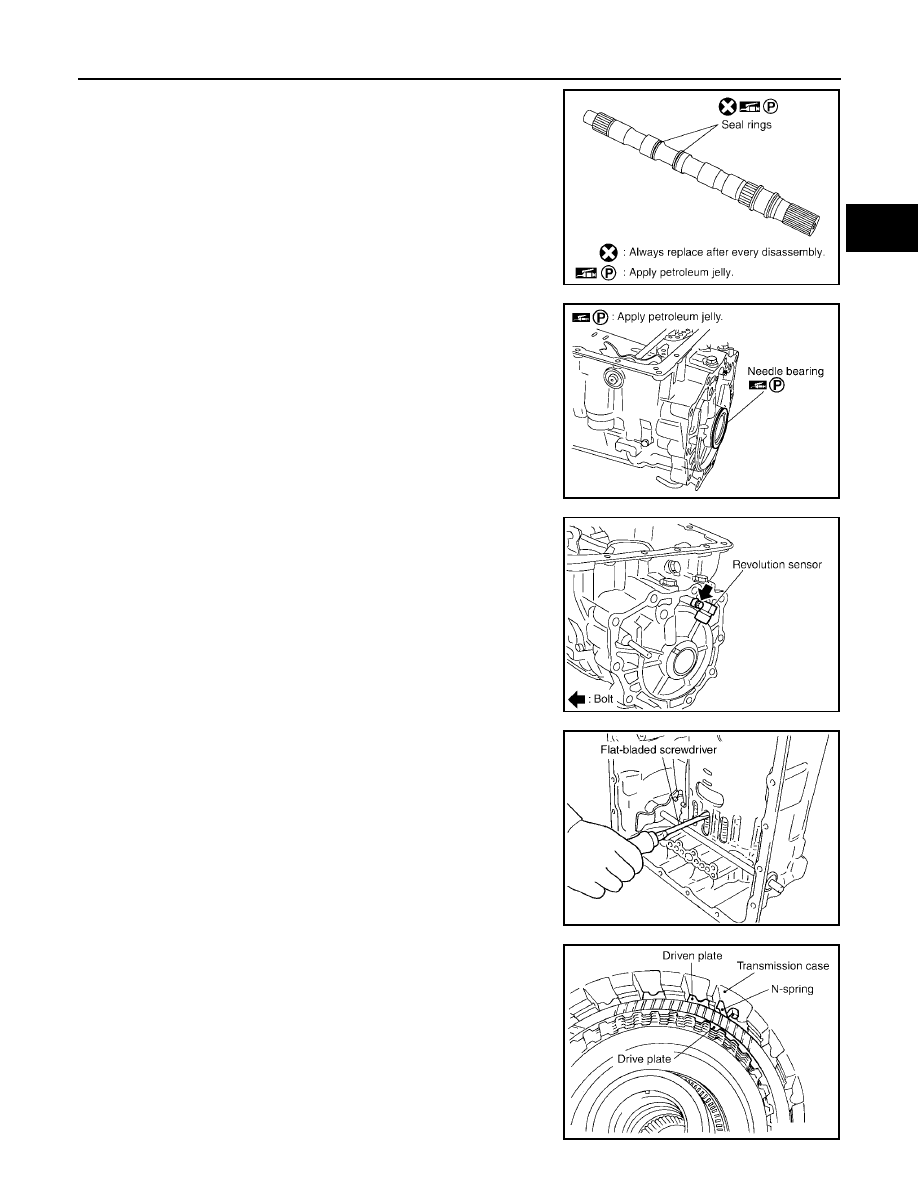

47. Remove seal rings from output shaft.

48. Remove needle bearing from transmission case.

49. Remove revolution sensor from transmission case.

CAUTION:

●

Do not subject it to impact by dropping or hitting it.

●

Do not disassemble.

●

Do not allow metal filings, etc. to get on the sensor's front
edge magnetic area.

●

Do not place in an area affected by magnetism.

50. Remove reverse brake snap ring (fixing plate) using 2 flat-

bladed screwdrivers.

NOTE:
Press out snap ring from the transmission case oil pan side gap
using a flat-bladed screwdriver, and remove it using a another
screwdriver.

51. Remove reverse brake retaining plate from transmission case.

●

Check facing for burns, cracks or damage. If necessary,
replace the plate.

52. Remove N-spring from transmission case.

SCIA5209E

SCIA5031E

SCIA2320E

SCIA5032E

SCIA5214E

AT-276

DISASSEMBLY

2005 Pathfinder

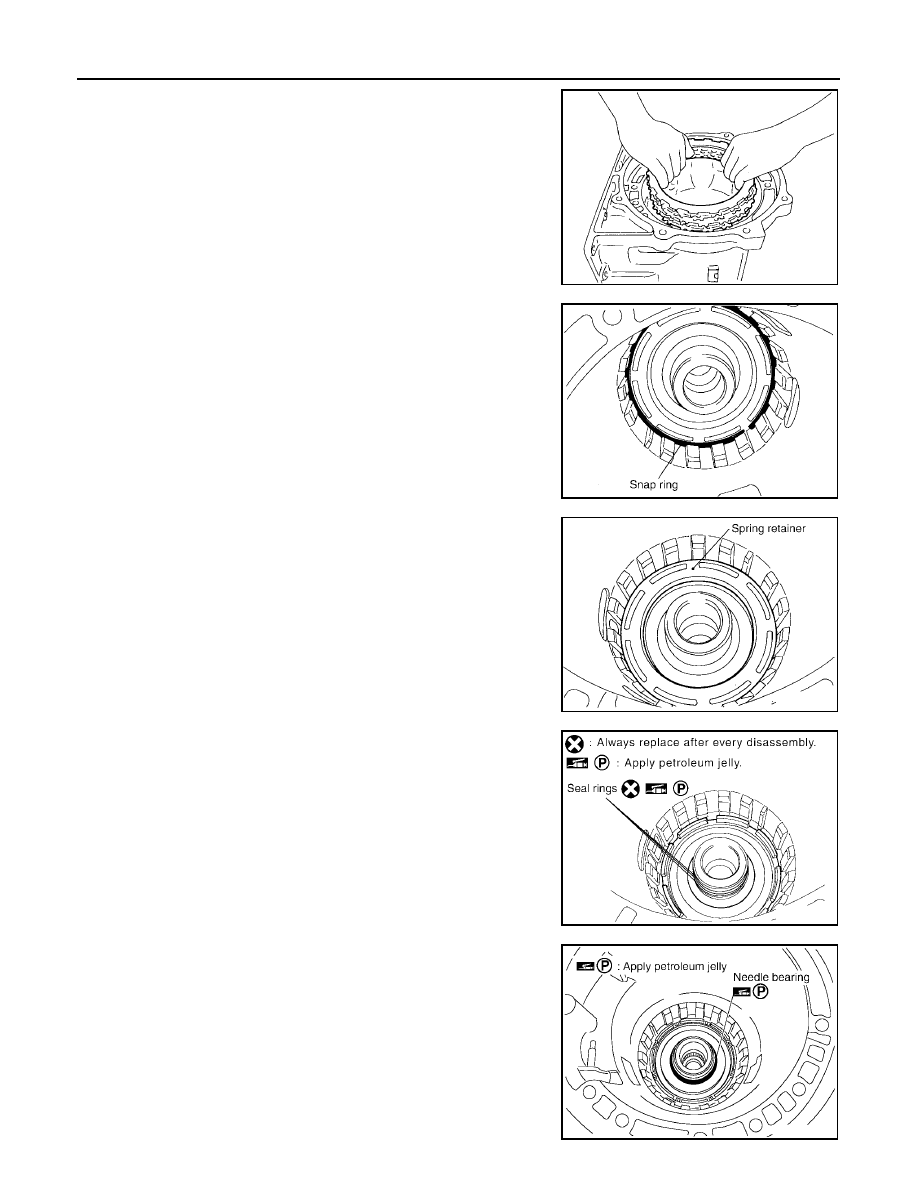

53. Remove reverse brake drive plates, driven plates and dish plate

from transmission case.

●

Check facing for burns, cracks or damage. If necessary,
replace the plate.

54. Remove snap ring (fixing spring retainer) using a flat-bladed

screwdriver.

55. Remove spring retainer and return spring from transmission

case.

56. Remove seal rings from drum support.

57. Remove needle bearing from drum support edge surface.

SCIA2322E

SCIA2323E

SCIA2324E

SCIA3333E

SCIA2796E

DISASSEMBLY

AT-277

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

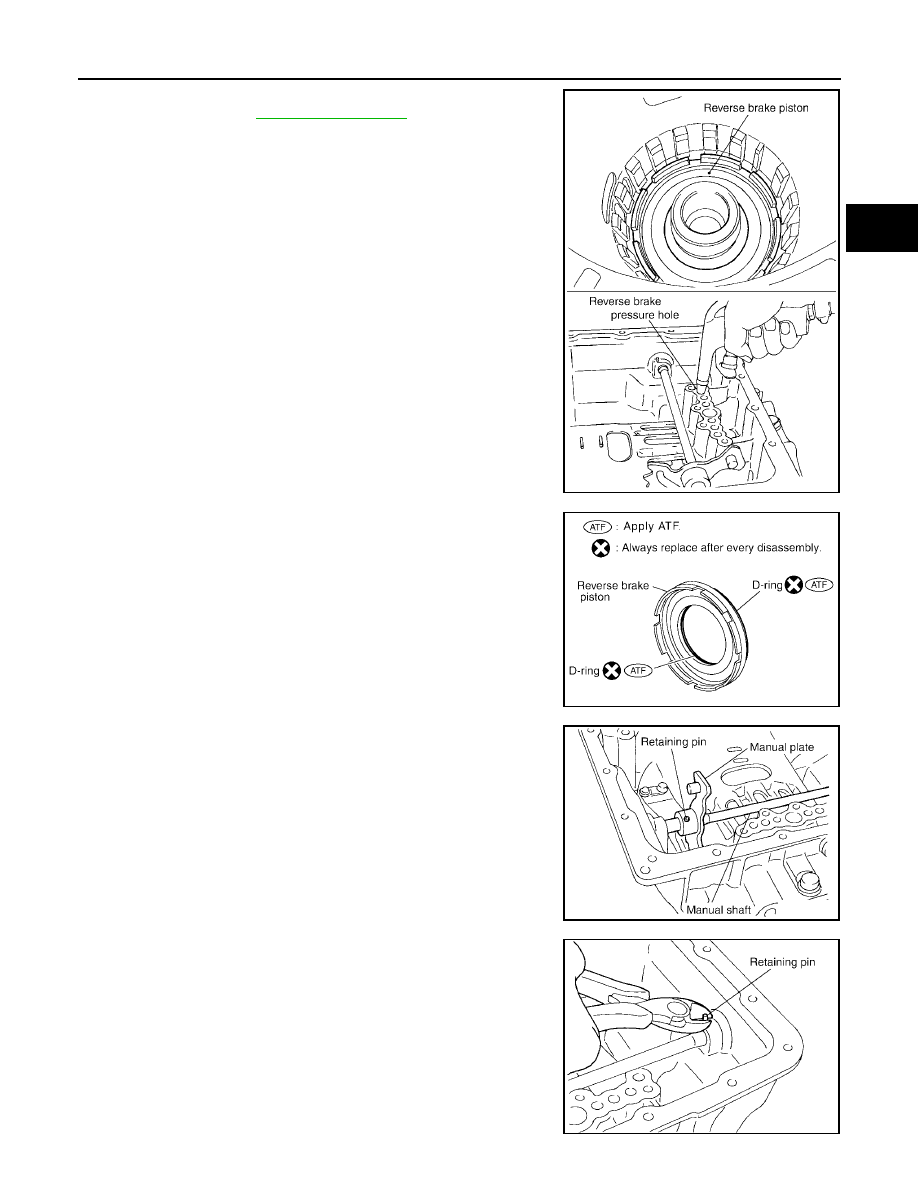

58. Remove reverse brake piston from transmission case with com-

pressed air. Refer to

AT-260, "Oil Channel"

.

CAUTION:

Care should be taken not to abruptly blow air. It makes pis-
tons incline, as the result, it becomes hard to disassemble
the pistons.

59. Remove D-rings from reverse brake piston.

60. Use a pin punch (4mm dia. commercial service tool) to knock

out retaining pin.

61. Remove instruction shaft retaining pin with a pair of nippers.

SCIA5047E

SCIA6330E

SCIA2328E

SCIA2329E

AT-278

DISASSEMBLY

2005 Pathfinder

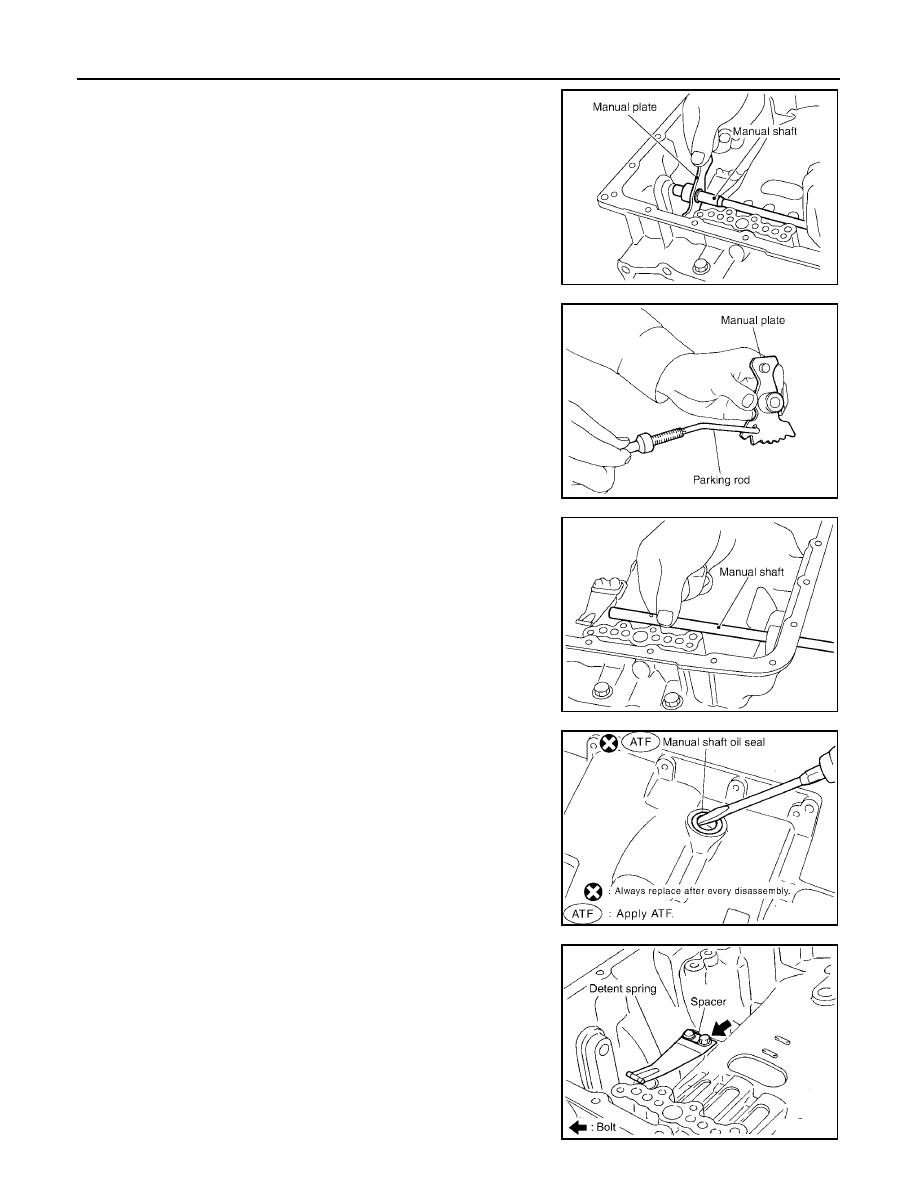

62. Remove instruction plate (with parking rod) from instruction shaft.

63. Remove parking rod from instruction plate.

64. Remove instruction shaft from transmission case.

65. Remove instruction shaft oil seals using a flat-bladed screwdriver.

CAUTION:

Be careful not to scratch transmission case.

66. Remove detent spring and spacer from transmission case.

SCIA5715E

SCIA5220E

SCIA5716E

SCIA2331E

SCIA5248E

DISASSEMBLY

AT-279

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

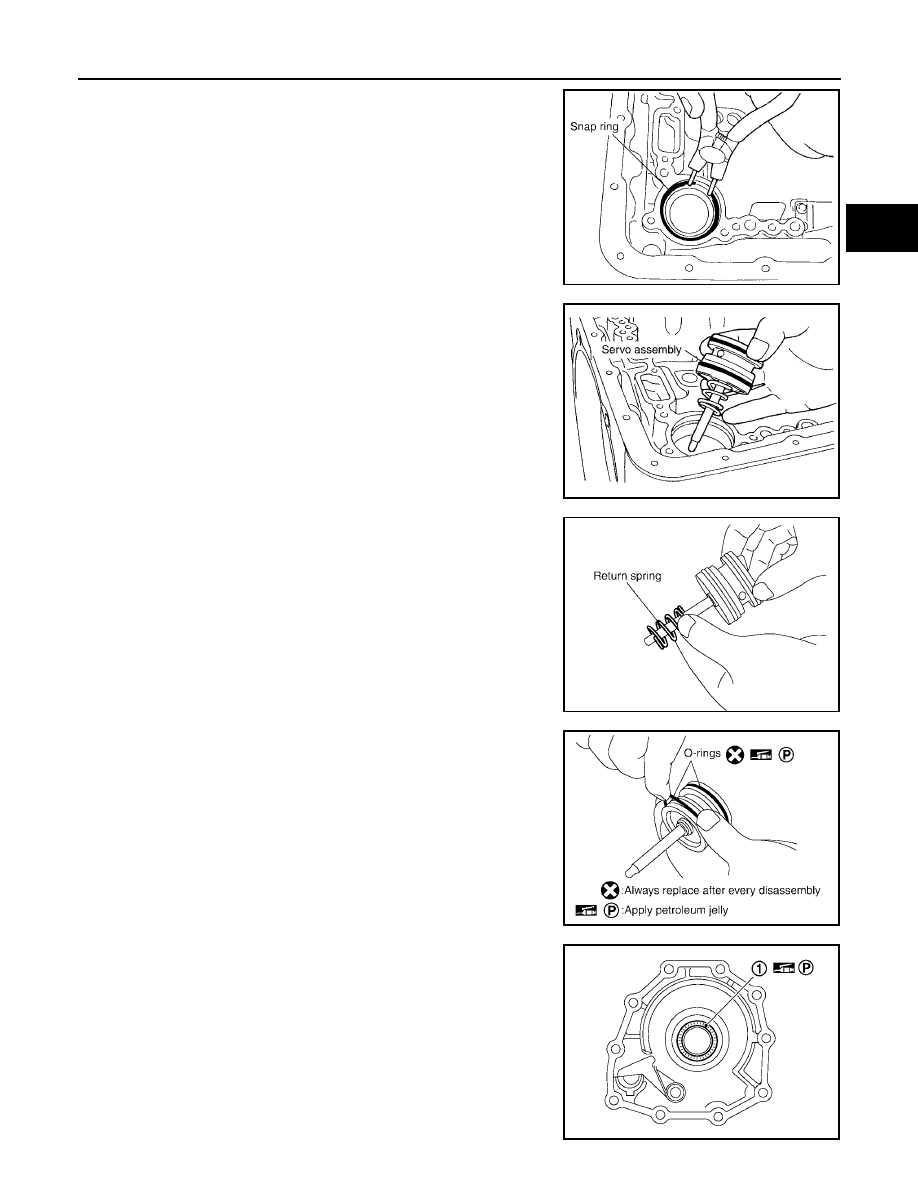

67. Using a pair of snap ring pliers, remove snap ring from transmis-

sion case.

68. Remove servo assembly (with return spring) from transmission

case.

69. Remove return spring from servo assembly.

70. Remove O-rings from servo assembly.

71. Remove needle bearing (1) from rear extension (2WD models)

or adapter case (4WD models).

SCIA2333E

SCIA5679E

SCIA5717E

SCIA5719E

SCIA6179J

AT-280

DISASSEMBLY

2005 Pathfinder

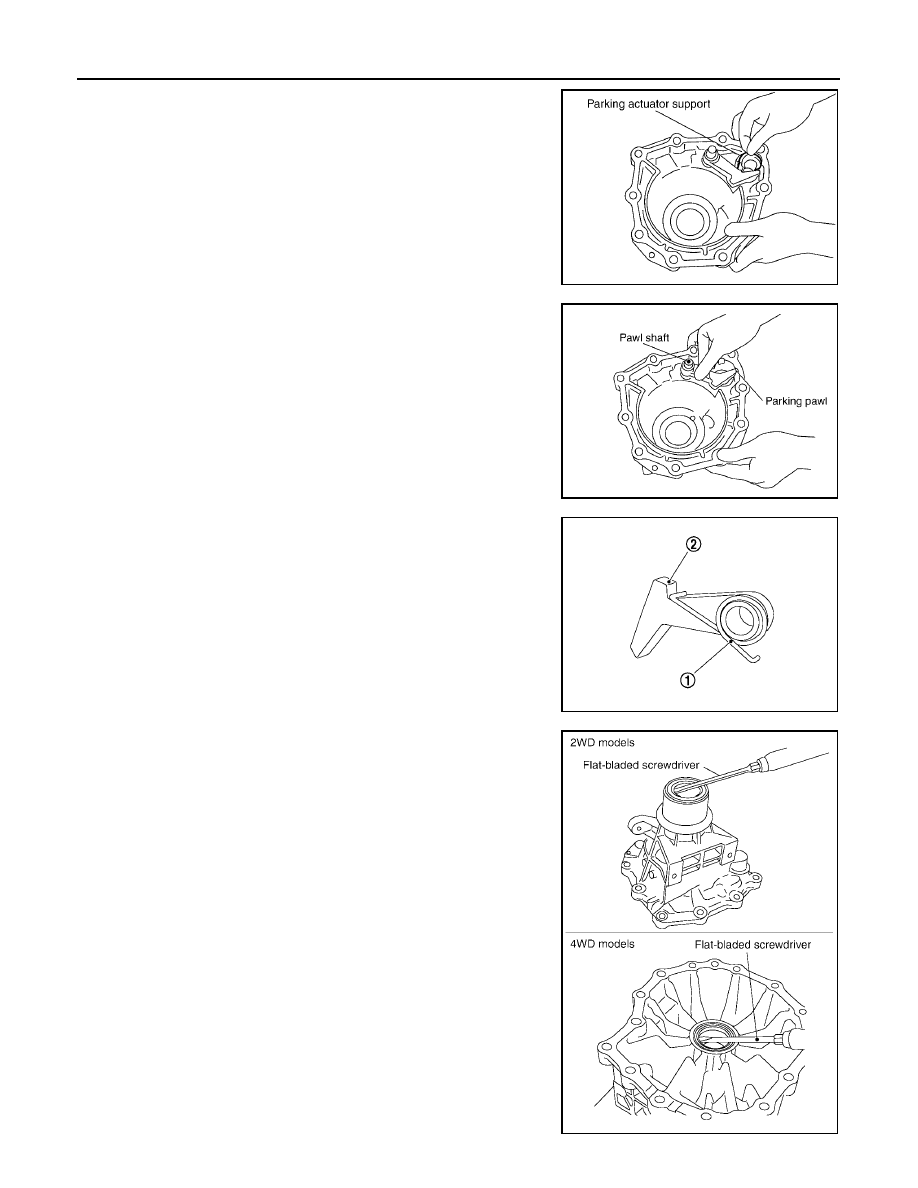

72. Remove parking actuator support from rear extension (2WD

models) or adapter case (4WD models).

73. Remove parking pawl (with return spring) and pawl shaft from

rear extension (2WD models) or adapter case (4WD models).

74. Remove return spring (1) from parking pawl (2).

75. Remove rear oil seal from rear extension (2WD models) or

adapter case (4WD models).

CAUTION:

Be careful not to scratch rear extension (2WD models) or
adapter case (4WD models).

SCIA3423E

SCIA3424E

SCIA6180J

SCIA5272E

REPAIR FOR COMPONENT PARTS

AT-281

D

E

F

G

H

I

J

K

L

M

A

B

AT

2005 Pathfinder

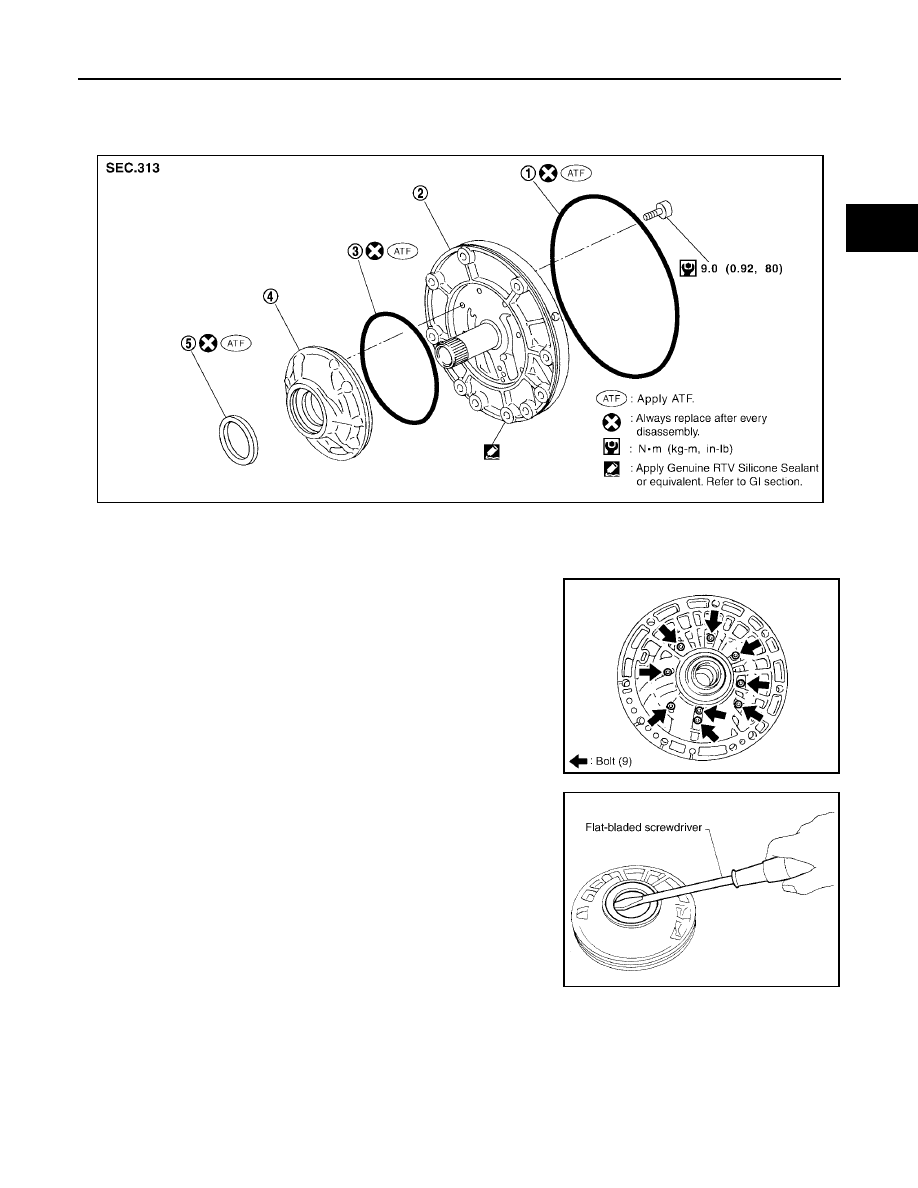

REPAIR FOR COMPONENT PARTS

PFP:00000

Oil Pump

UCS003Z5

COMPONENTS

DISASSEMBLY

1.

Remove oil pump housing from oil pump cover.

2.

Remove oil pump housing oil seal using a flat-bladed screw-
driver.

CAUTION:

Be careful not to scratch oil pump housing.

1.

O-ring

2.

Oil pump cover

3.

O-ring

4.

Oil pump housing

5.

Oil pump housing oil seal

SCIA5227E

SCIA5228E

SCIA2840E

AT-282

REPAIR FOR COMPONENT PARTS

2005 Pathfinder

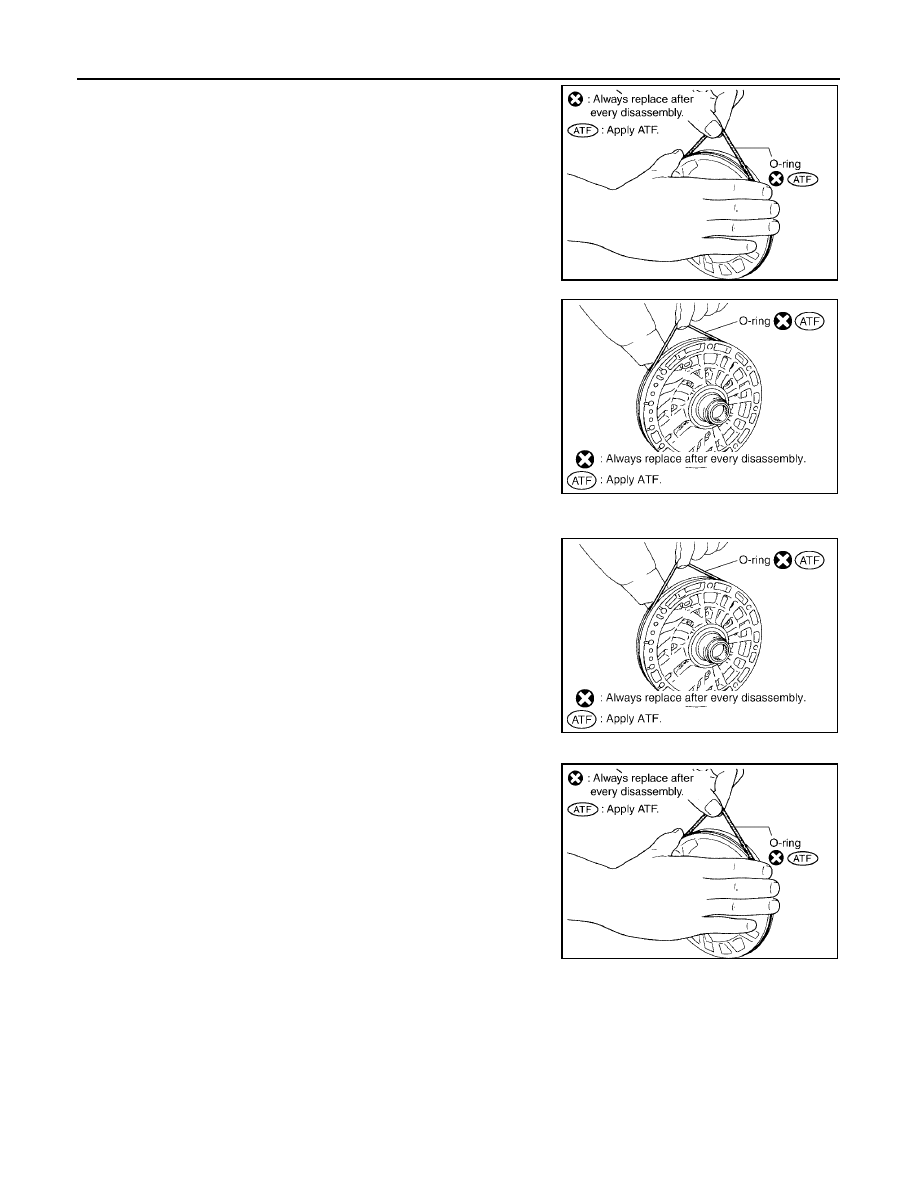

3.

Remove O-ring from oil pump housing.

4.

Remove O-ring from oil pump cover.

ASSEMBLY

1.

Install O-ring to oil pump cover.

CAUTION:

●

Do not reuse O-ring.

●

Apply ATF to O-ring.

2.

Install O-ring to oil pump housing.

CAUTION:

●

Do not reuse O-ring.

●

Apply ATF to O-ring.

SCIA2841E

SCIA5230E

SCIA5230E

SCIA2841E
