Ниссан Джук. Регулировка углов установки колёс

Передняя подвеска

• Угол развала колес, а также углы продольного и поперечного наклона оси поворота не регулируются.

Измерение углов установки колес производится на снаряжённом автомобиле.

Снаряженное состояние - состояние автомобиля, при котором он полностью заправлен топливом, охлаждающей жидкостью и маслом и готов к поездке. Запасное колесо, домкрат, ручной инструмент и коврики находятся на своих местах.

Предварительная проверка

Необходимо проверить следующее:

• Проверить давление воздуха в шинах и их износ.

• Проверить биение колес.

• Проверить осевой люфт в подшипниках ступиц.

• Проверить осевые люфты шаровых шарниров стойки стабилизатора.

• Проверить работу амортизатора.

• Проверить надёжность крепления и состояние каждого элемента подвески.

• Проверить все рычаги, тяги и прочие элементы подвески на отсутствие трещин, деформации и других повреждений.

• Проверить высоту кузова автомобиля.

Проверка развала, углов продольного и поперечного наклона осей поворота колёс

Перед проверкой установить передние колеса на поворотный стенд. Установить задние колеса на подставки той же высоты, что и поворотный стенд, на котором находятся передние колеса, чтобы автомобиль находился в горизонтальном положении.

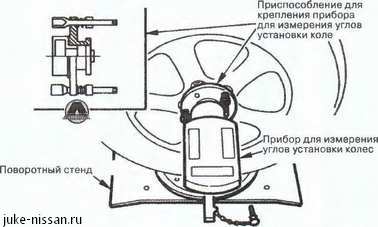

Использование прибора для измерения углов установки колес

Установить приспособление для крепления прибора (KV991040S1), как описано ниже, после чего произвести измерение углов установки колёс:

1. Отвернуть три гайки крепления колеса, после чего навинтить направляющие болты на болты ступицы.

2. Ввинтить переходник в пластину до надежного контакта.

3. Ввинтить центральную пластину в пластину.

4. Вставить пластину в сборе на направляющие болты. Установить пружины и равномерно затянуть три гайки направляющих болтов. Затягивая гайки на направляющих болтах, не допускать полного сжатия пружин.

5. Установить датчик отверстием на выступ центральной пластины и надёжно закрепить его.

Значения углов установки колес приведены в разделе «Сервисные данные и спецификация» вконце главы.

Проверка схождения колёс

Измерить схождение колес, как описано ниже.

1. Несколько раз качнуть переднюю часть автомобиля для стабилизации высоты кузова автомобиля.

2. Толкая, прокатить автомобиль вперед приблизительно на 5 м.

3. Нанести метку (А) на основной линии протектора шины (с задней стороны) на обоих колёсах на одной высоте, соответствующей центру колесной ступицы. Это измерительные точки.

4. Измерить расстояние (А) (с задней стороны).

Стрелка указывает перед автомобиля.

5. Медленно оттолкать автомобиль вперед так, чтобы провернуть колеса на 180̊ (пол-оборота).

6. Измерить расстояние (В) (с передней стороны). Вычислить величину схождения колес по формуле:

Общее схождение = А - В.

Значение схождения колес приведено в разделе «Сервисные данные и спецификация» .

Если величина схождения превышает стандартное значение, произвести регулировку длин наконечников рулевых тяг.

Задняя подвеска

Измерение углов установки колес производится на снаряжённом автомобиле.

Предварительная проверка

Необходимо проверить следующее:

• Проверить давление воздуха в шинах и их износ.

• Проверить биение колес.

• Проверить осевой люфт в подшипниках ступиц.

• Проверить работу амортизатора.

• Проверить надёжность крепления и состояние каждого элемента подвески.

• Проверить все рычаги, тяги и прочие элементы подвески на отсутствие трещин, деформации и других повреждений.

• Проверить высоту кузова автомобиля.

Проверка развала

Измерить развал правого и левого колес с помощью подходящего оборудования.

Если величина развала превышает установленное значение (см.раздел «Сервисные данные и спецификация» ), произвести замену балки задней подвески (версии с передним приводом) или отрегулировать при помощи регулировочного болта на нижней тяге (версии с полным приводом).

Проверка схождения колес

Измерить схождение колес, как описано ниже.

• Проверку схождения колес необходимо производить исключительно на ровной поверхности.

1. Несколько раз качнуть переднюю часть автомобиля для стабилизации высоты кузова автомобиля.

2. Толкая, прокатить автомобиль вперед приблизительно на 5 м.

3. Нанести метку (А) на основной линии протектора шины (с задней стороны) на обоих колесах на одной высоте, соответствующей центру колесной ступицы. Это измерительные точки.

4. Измерить расстояние (А) (с задней стороны).

5. Медленно оттолкать автомобиль вперед так, чтобы провернуть колеса на 180̊ (пол-оборота).

Если колеса провернутся более, чем на 180' (пол-оборота), необходимо начать процедуру сначала. Не откатывать автомобиль назад.

6. Измерить расстояние (В) (с передней стороны). Вычислить величину схождения колес по формуле:

Общее схождение = А - В.

Если величина схождения превышает стандартное значение, произвести замену балки задней подвески (версии с передним приводом) или отрегулировать вращением регулировочного болта на рычаге подвески (версии с полным приводом).

Регулировка развала и схождения (версии с полным приводом)

Сначала необходимо произвести регулировку развала, а лишь после этого — схождения. Не менять последовательность регулировки.

1. Ослабить гайки крепления верхних и нижних рычагов подвески со стороны подрамника.

2. Отрегулировать развал и схождение вращением регулировочного болта (1) или регулировочного болта нижнего рычага (2).

Регулировочный болт верхнего рычага подвески:

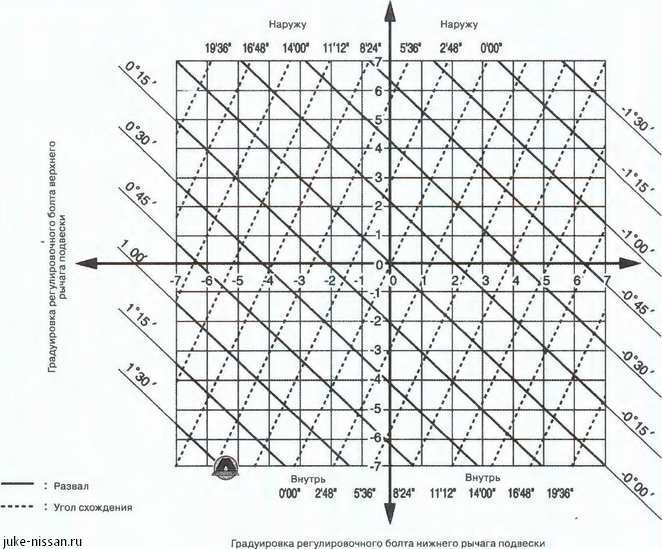

Для облегчения регулировки рекомендуется пользоваться приведенной ниже схемой.

Определить значения развала и схождения, вычислив разность между результатами измерения и стандартными значениями.

Определить необходимое значение регулировки по рисунку и соответствующим образом провернуть регулировочные болты.

3. После регулировки затянуть гайки крепления верхних и нижних рычагов подвески со стороны подрамника.
