Ниссан Джук. Снятие головки блока цилиндров (ГБЦ) двигателя HR15DE и HR16DE

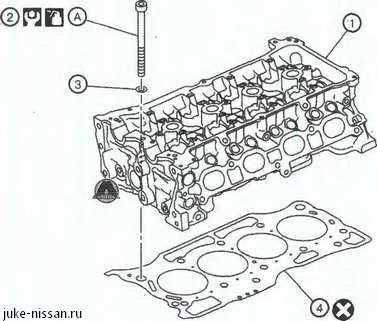

1. Головка блока цилиндров в сборе. 2. Болт головки блока цилиндров. 3. Шайба, 4. Прокладка головки блока цилиндров.

Снятие

1 Сбросить давление в топливной системе.

2. Слить охлаждающую жидкость и моторное масло с двигателя.

• Выполнять данные процедуры только на холодном, двигателе.

- Не допускать попадания моторного масла или охлаждающей жидкости на приводной ремень.

3. Снять следующие узлы и агрегаты:

• Передние колеса автомобиля.

• Облицовки колесных арок.

• Передний правый подкрылок.

• Ремень привода навесного оборудования.

• Воздуховод.

• Впускной коллектор.

• Топливные магистрали и форсунки.

• Выпускной патрубок системы охлаждения.

• Выпускной коллектор.

• Крышку коромысел.

• Переднюю крышку двигателя и цепь привода газораспределительного механизма.

• Распределительные валы.

4. Снять головку блока цилиндров, отвернув болты в порядке обратном показанному на рисунке, используя специальный гаечный ключ для болтов головки блока цилиндров.

А. Сторона выпуска. В. Сторона впуска

Стрелка указывает переднюю часть двигателя.

5. Снять прокладку головки блока цилиндров

Проверка после снятия

1. Наружный диаметр болтов головки блока цилиндров:

• Болты головки блока цилиндров утончаются в процессе эксплуатации. Всякий раз, когда разность между диаметрами «d1» и «d2» превышает предельно допустимое значение («d1» «d2»: 0,15 мм) необходимо заменять болты новыми.

Если минимальный диаметр болта находится вне точки «d2», указанной на рисунке, измерить его и принять значение как «d2».

2. Деформация поверхности головки блока цилиндров:

Примечание При проведении данной проверки необходимо также проверить деформацию поверхности блока цилиндров.

• Скребком удалить с поверхности масло и водяную пленку (как включения), прокладку, герметик, нагар и т.п.

Соблюдать осторожность, чтобы не допустить попадания воды или частиц прокладки в смазочные каналы.

• Используя поверочную линейку и набор плоских щупов, измерить неплоскостность поверхности головки блока цилиндров в шести направлениях. Если полученные результаты превышают предельно допустимое значение, необходимо заменить головку блока цилиндров новой.

А. Поверочная линейка В. Набор плоских щупов.
