5 - 31

Пуск двигателя и вождение автомобиля

Условие C

При указанных ниже условиях, раздастся предупреждающий
звуковой сигнал, и функционирование системы LDP автома-
тически прекратится. Индикатор LDP ON начнет мигать зеле-
ным светом, и система LDP не может быть активирована:

Если работает система VDC (за исключением противо-



y

буксовочной функции TCS) или система ABS.

Если выключена система VDC.



y

Если выбран режим ROCK, SAND или SNOW при помощи



y

переключателя адаптивной системы полного привода.

Если переключатель режима системы 4WD находится в



y

положении 4H или 4L.

Рекомендуемые действия:

Когда действие указанных выше условий прекратится, вы-
ключите систему LDP нажатием выключателя динамических
систем помощи водителю. Нажмите на выключатель дина-
мических систем помощи водителю еще раз, чтобы вклю-
чить систему LDP.

Временное отключение системы при высокой температуре

Если автомобиль был припаркован под прямыми лучами
солнца при высокой температуре воздуха (выше примерно
40°C), а затем двигатель будет запущен, то система LDP мо-
жет быть временно деактивирована. При этом будет мигать
оранжевый световой сигнализатор неисправности системы
предупреждения об отклонении от полосы движения.

Когда температура воздуха в салоне придет в норму, вы-
ключите систему LDP нажатием выключателя динамических
систем помощи водителю. Нажмите на выключатель дина-
мических систем помощи водителю еще раз, чтобы вклю-
чить систему LDP.

Уход за камерой слежения за полосой
движения

Камера слежения за полосой движения c систем LDW/LDP
расположена под крышкой плафона для чтения карт. Для
обеспечения правильного функционирования системы LDW/
LDP, соблюдайте следующие рекомендации:

Всегда следите за чистотой ветрового стекла.



y

Не крепите наклейки (в том числе из прозрачного мате-



y

риала) и не устанавливайте дополнительное оборудова-
ние поблизости от камеры.

Не размещайте светоотражающие предметы, например бе-



y

лую бумагу или зеркала, на панели управления. Отражение
солнечных лучей может негативно повлиять на способ-
ность камеры различать линии разметки полос движения.

Не допускайте ударов о камеру или о поверхности во-



y

круг нее. Не прикасайтесь к линзе камеры, и не отво-
рачивайте винт, расположенный на ее корпусе. Если
камера повреждена в результате столкновения, обрати-
тесь на сервисную станцию NISSAN.

СИСТЕМА ПРЕДУПРЕЖДЕНИЯ

О НЕПРОСМАТРИВАЕМЫХ ЗОНАХ (BSW)

/ СИСТЕМА ВМЕШАТЕЛЬСТВА ПРИ

НАЛИЧИИ ПРЕПЯТСТВИЯ

В НЕПРОСМАТРИВАЕМОЙ ЗОНЕ (BSI)

(для некоторых вариантов исполнения

автомобиля)

Система предупреждения о непросматриваемых зонах
(BSW) может предупредить водителя о присутствии других
автомобилей на соседних полосах движения при смене по-
лосы движения.

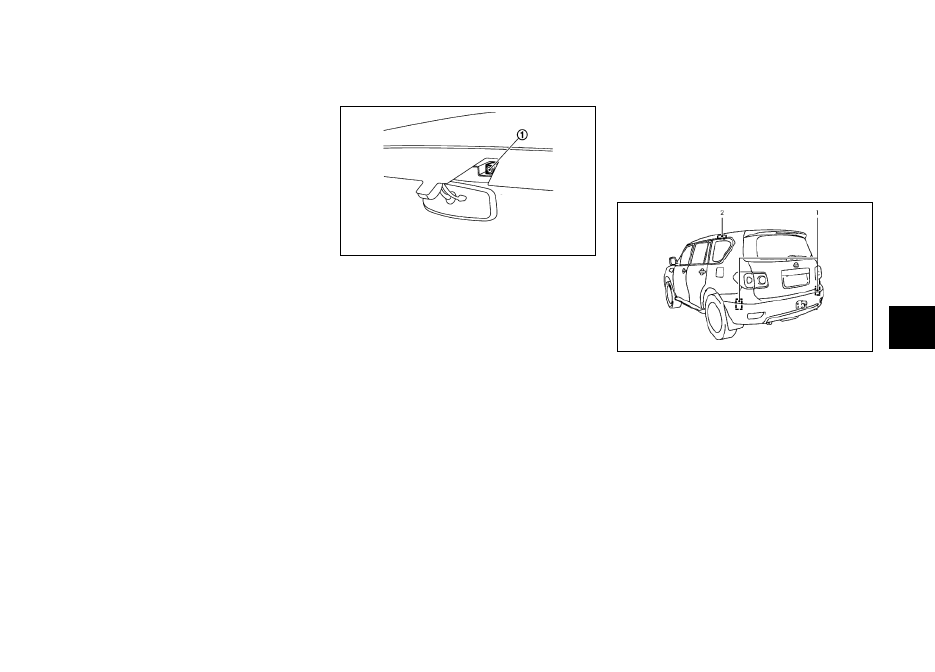

Система BSW использует сигналы от радаров c, установ-
ленных около заднего бампера, чтобы определять присут-
ствие других автомобилей, движущихся по соседней полосе
движения рядом с вашим автомобилем. Кроме датчиков-
радаров, система BSI использует камеру d, которая уста-
новлена за ветровым стеклом, чтобы следить за разметкой
полос движения.

5 - 32

Пуск двигателя и вождение автомобиля

Зона действия системы

Датчики-радары способны обнаруживать другие автомобили
с обеих сторон вашего автомобиля в пределах зоны действия
системы, показанной на иллюстрации. Эта зона начинается от
наружных зеркал заднего вида вашего автомобиля, и прости-
рается по длине примерно на 3 м позади заднего бампера, а по
ширине примерно на 3 м в каждую сторону.

Система BSW функционирует при скорости движения выше
примерно 32 км/ч. Если датчики обнаруживают присутствие
других автомобилей в зоне действия системы, загорается све-
товой индикатор системы BSW/BSI. Если при этом водитель
включит сигнал поворота, то раздастся двойной звуковой сиг-
нал, и световой индикатор систем BSW/BSI начнет мигать.

Система BSI работает при скорости автомобиля, превышаю-
щей 60 км/ч. Если система обнаруживает присутствие другого
автомобиля в контролируемой зоне, и ваш автомобиль при-
ближается к линии разметки полосы движения, то система BSI
подает трехкратный звуковой сигнал, загорается сигнализатор
систем BSW/BSI, и система слегка воздействует на тормозные
механизмы колес с одной стороны автомобиля, чтобы вернуть
автомобиль на середину полосы движения. Система BSI подает
звуковые сигналы и включает в мигающем режиме индикатор
BSW/BSI, даже если система BSW отключена.



ОПАСНОСТЬ

Системы BSW и BSI ни в коем случае не отменяют необхо-

•

димости соблюдать необходимые меры предосторожности
при вождении автомобиля, и не способны предотвратить
столкновение с другими автомобилями или предметами.
При смене полосы движения, обязательно используйте
внутреннее и наружные зеркала заднего вида, чтобы
убедиться в безопасности смены полосы движения в вы-
бранном направлении. Никогда не полагайтесь полностью
на сигналы системы BSW или BSI.

При определенных дорожных или погодных условиях,

•

и при неудовлетворительном состоянии дорожной раз-
метки система BSI может функционировать неправиль-
но. Всегда будьте внимательны, и полагайтесь только
на собственные действия при воздействии на рулевое
колесо и тормозную систему, чтобы предотвратить
дорожно-транспортное происшествие.

Система BSW/BSI может не подать предупреждающий

•

сигнал, если другой автомобиль очень быстро пересе-
кает зону действия системы.

УПРАВЛЕНИЕ СИСТЕМОЙ BSW

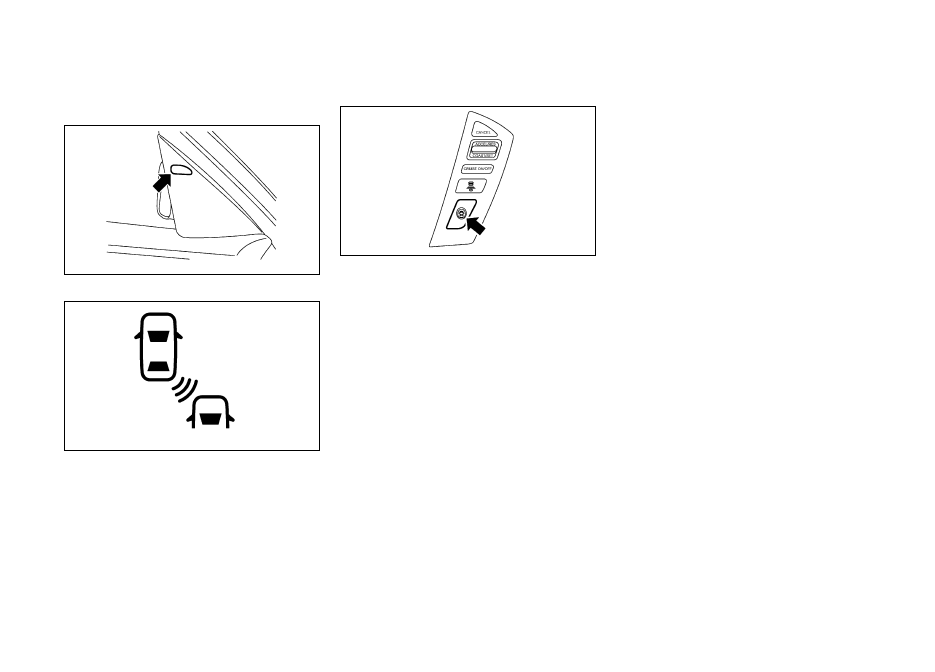

Световой индикатор системы BSW/BSI

Если датчики обнаруживают присутствие других автомоби-
лей в зоне действия системы, загорается световой инди-
катор системы BSW/BSI, встроенный в наружное зеркало
заднего вида. Если после этого водитель включит указатель
поворота, то начнет мигать индикатор системы BSW/BSI, и
прозвучит двойной звуковой сигнал. Индикатор продолжит
мигать до тех пор, пока обнаруженный автомобиль не по-
кинет зону действия системы.

Световой индикатор систем BSW/BSI загорается на несколь-
ко секунд при включении зажигания в положение ON.

Яркость индикатора систем BSW/BSI регулируется автомати-
чески в зависимости от яркости окружающего освещения.

Если система уже обнаружила другой автомобиль в то вре-
мя, когда водитель включает указатель поворота, то прозву-
чит звуковой сигнал. Если другой автомобиль появляется в
зоне действия системы после того, как водитель включил
указатель поворота, то световой индикатор систем BSW/BSI
будет мигать, однако звуковой сигнал не подается. (См. «До-
рожные ситуации» ниже в этом разделе).

5 - 33

Пуск двигателя и вождение автомобиля

Выключатель систем предупреждения

Выключатель систем предупреждения используется для
включения и выключения системы BSW при ее активации
с помощью меню настроек центрального дисплея. См. «На-
стройка монитора кругового обзора» ниже в этом разделе.

Когда выключатель систем предупреждения находится в по-
ложении OFF, индикатор 1 выключателя не горит. Индикатор
также не горит, если выключена система LDW, BSW (для не-
которых вариантов исполнения автомобиля) и FCW.

Информацию о системах LDW и FCW см. в главе «Система
предупреждения об отклонении от полосы движения (LDW)/
система предотвращения отклонения от полосы движения
(LDP) (для некоторых вариантов исполнения автомобиля)»
ниже в этом разделе и «Система предупреждения о возмож-
ности фронтального столкновения (FCW) (для некоторых
вариантов исполнения автомобиля)» ниже в этом разделе.

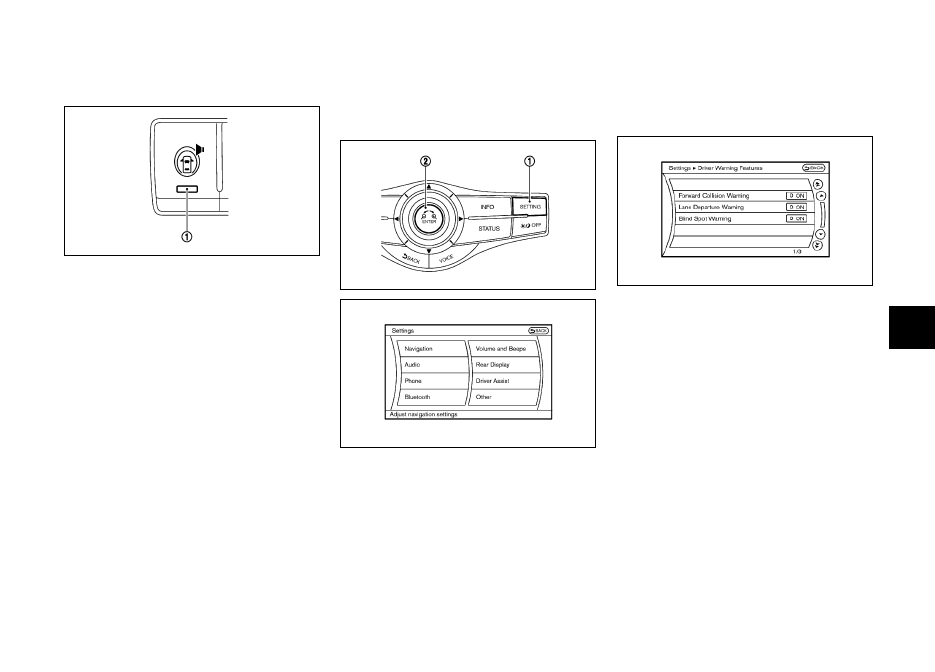

Как включить или выключить систему BSW
с помощью меню настроек

Пример

Для включения или выключения системы BSW выполните
следующие операции.

Нажмите на кнопку SETTING

1.

c и выберите пункт [Drive

Assist] (Системы помощи водителю) на дисплее при по-
мощи многофункционального контроллера. Затем на-
жмите на кнопку ENTER d.

Выберите пункт [Vehicle Control Features] и нажмите

2.

кнопку ENTER d.

Выберите пункт [Blind Spot Warning], выберите вариант

3.

ON (включено) или OFF (отключено), и нажмите кнопку
ENTER d.

5 - 34

Пуск двигателя и вождение автомобиля

ПОЛЬЗОВАНИЕ СИСТЕМОЙ BSI

Световой индикатор системы BSW/BSI

Индикатор включения системы BSI ON (зеленый)

Выключатель динамических систем помощи водителю

Если датчики обнаруживают присутствие других автомобилей
в зоне действия системы, загорается световой индикатор си-
стемы BSW/BSI, встроенный в наружное зеркало заднего вида.
При приближения автомобиля к линии разметки начинает
мигать индикатор BSW/BSI и раздается троекратный звуковой
сигнал. Затем система кратковременно воздействует на тор-
мозные механизмы колес с одной стороны автомобиля, чтобы
вернуть автомобиль в середину полосы движения. Система BSI
функционирует независимо от использования указателей по-
ворота.

ПРИМЕЧАНИЕ

Система подает предупреждающий сигнал и воздей-

•

ствует на тормозные механизмы только в том случае,
если индикатор систем BSW/BSI уже горит при прибли-
жении вашего автомобиля к линиям дорожной разметки.
Если другой автомобиль появится в зоне обнаружения
после того, как ваш автомобиль уже пересек линию
дорожной разметки, то система не будет подавать
предупреждающий сигнал и не будет воздействовать
на тормозные механизмы. (См. «Дорожные ситуации»
ниже в этом разделе).

Система BSI обычно активируется раньше, чем система

•

LDP, когда ваш автомобиль приближается к линии до-
рожной разметки.

Включение системы BSI происходит при нажатии располо-
женного на рулевом колесе выключателя систем помощи
водителю при активированной в меню настроек центрально-
го дисплея системе BSI.

При включении системы BSI на приборной панели загорает-
ся зеленый индикатор BSI ON.

Во включенном состоянии система BSI подает звуковые сиг-
налы и включает в мигающем режиме индикатор, даже если
система BSW отключена.
