Кузов
СпецификацииГеометрия кузова
С помощью датчиков качения добейтесь правильной установки колес (задние колеса должны находиться строго в колее передних), - проследите за правильностью установки датчиков и равенством длин указателей.
При использовании рулетки (желательно металлической) следите, чтобы ее измерительная лента не перекручивалась не перегибалась.
Изображение звездочки (*) после значения в точке измерения свидетельствует о том, что вторая точка измерения расположена симметрично относительно указанной.
В качестве координат точек измерения выступают расстояния, измеряемые по трем главным направлениям (“Х”, “y”, “z”).

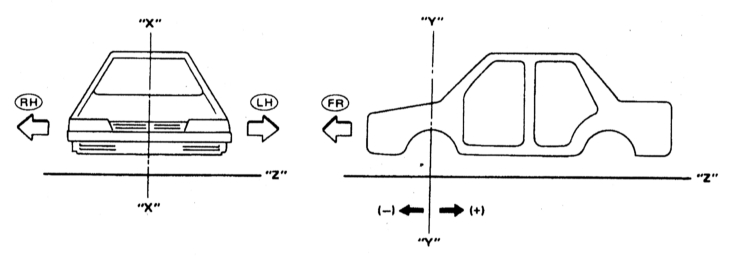

Расположение координатных осей при измерении геометрических параметров кузова автомобиля
|
fr Вперед
|
Точки измерения
|

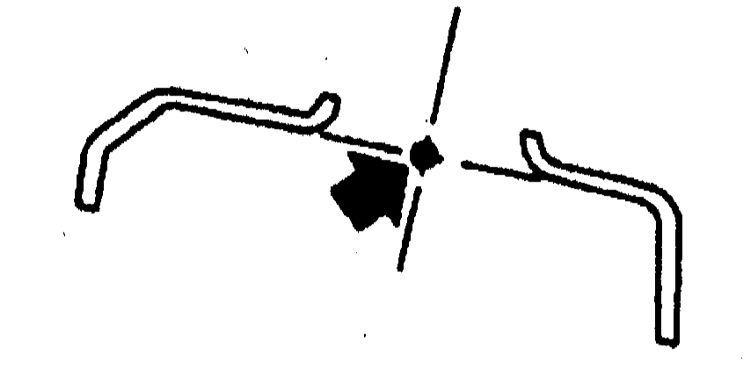

Метка по центру переднего края проема двигательного отсека |
|

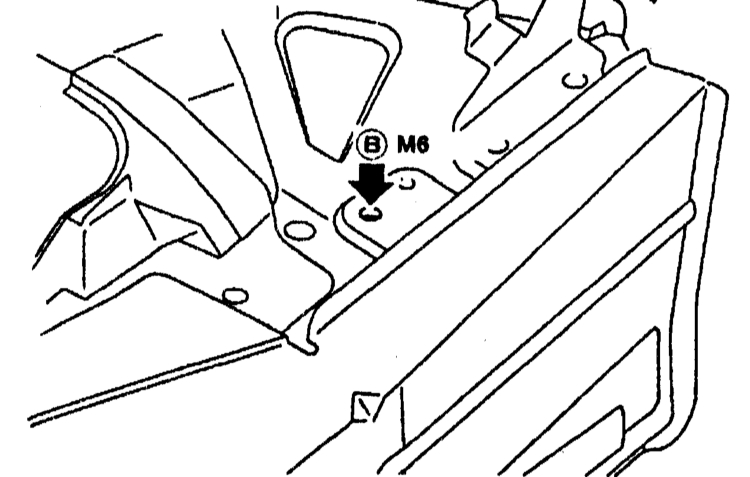

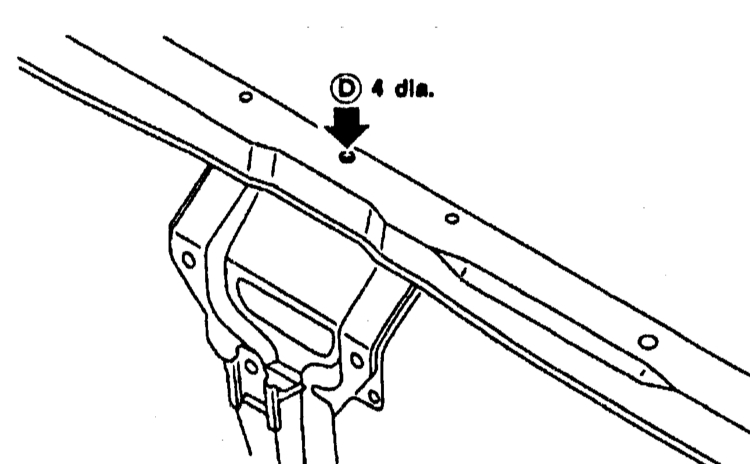

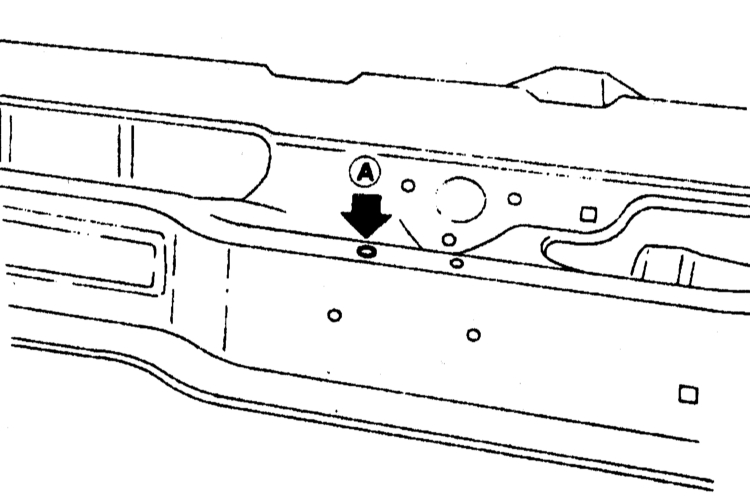

Верхняя центральная опора радиатора |
|

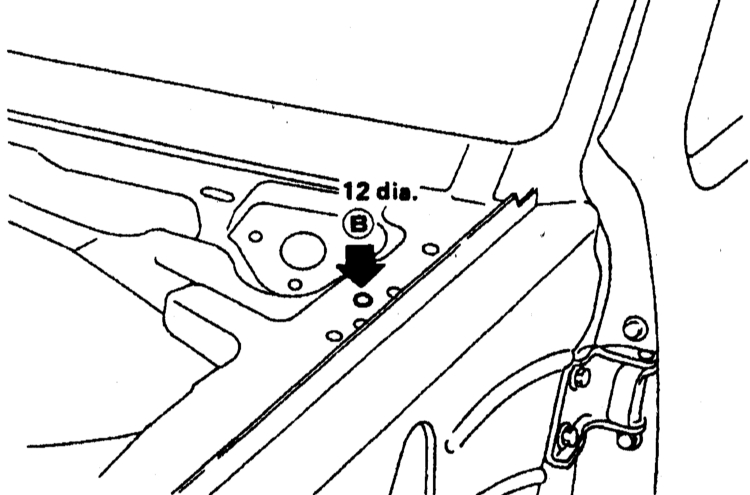

Левый задний угол проема двигательного отсека |
|

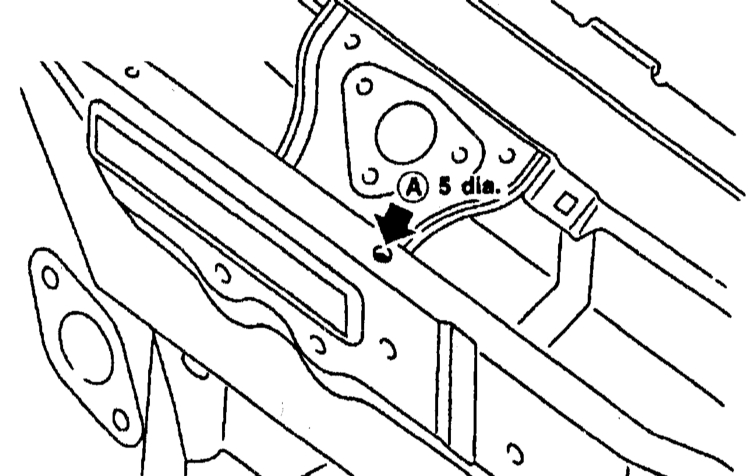

Передний лонжерон |
|

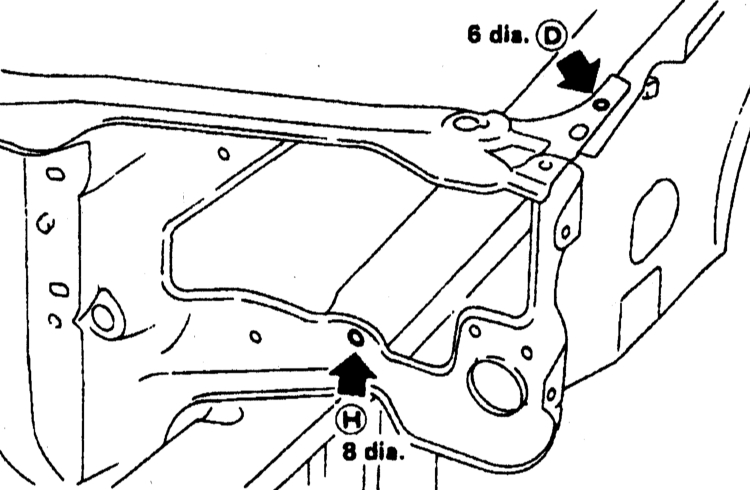

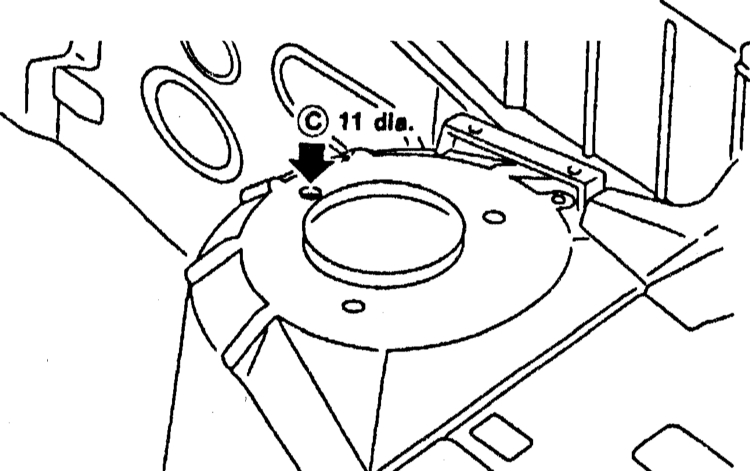

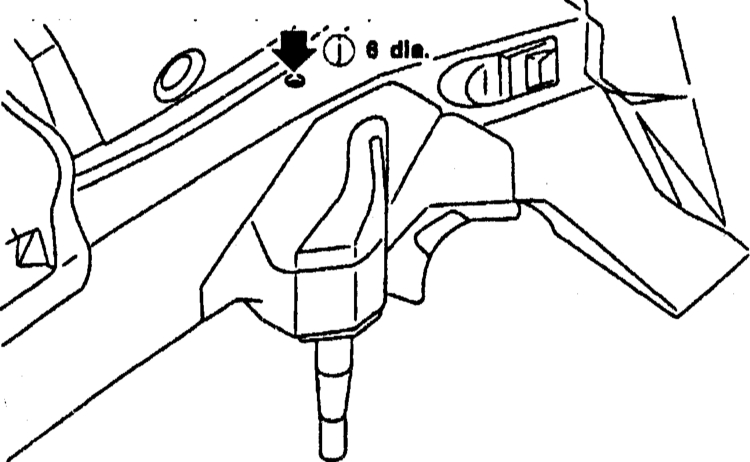

Опора стойки и передний лонжерон |
|

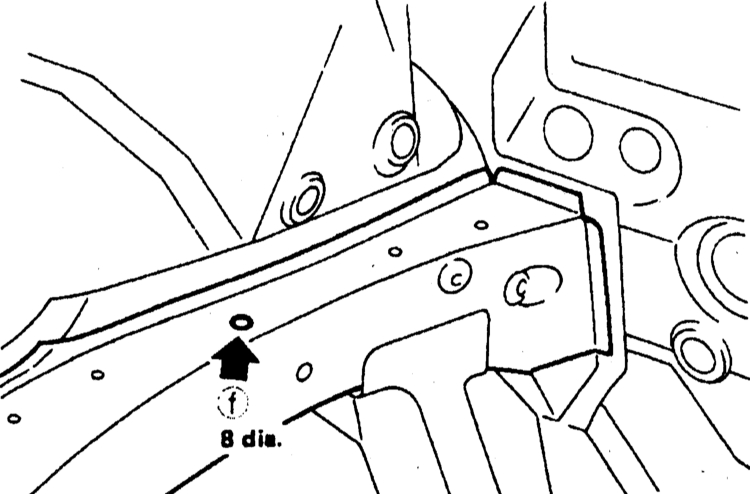

Передний лонжерон |
|

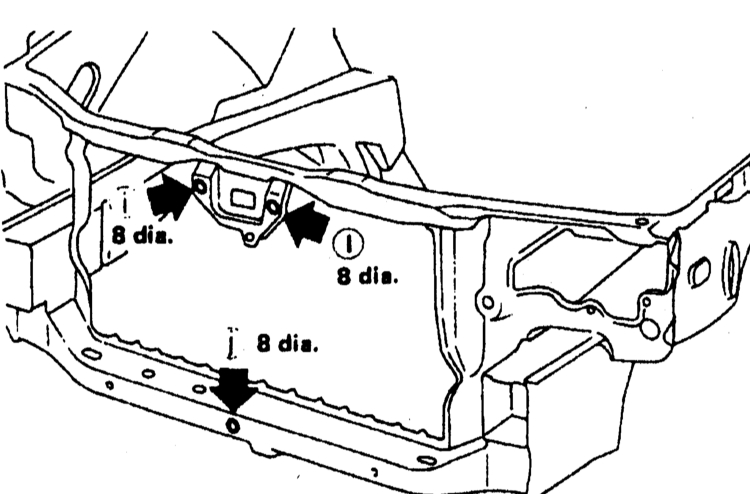

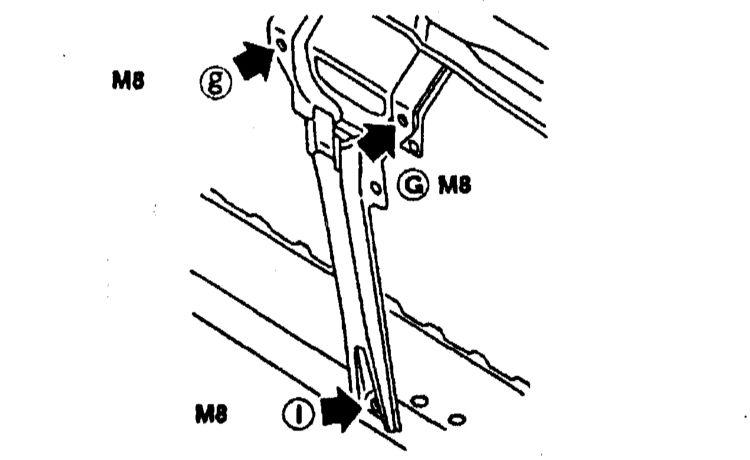

Верхняя опора радиатора |
|
Панель передка |

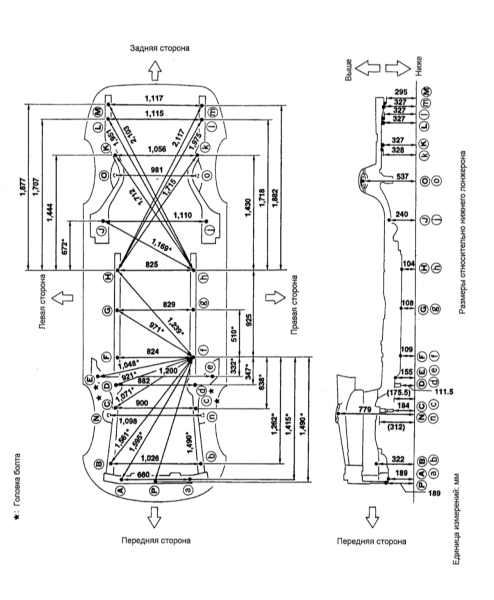

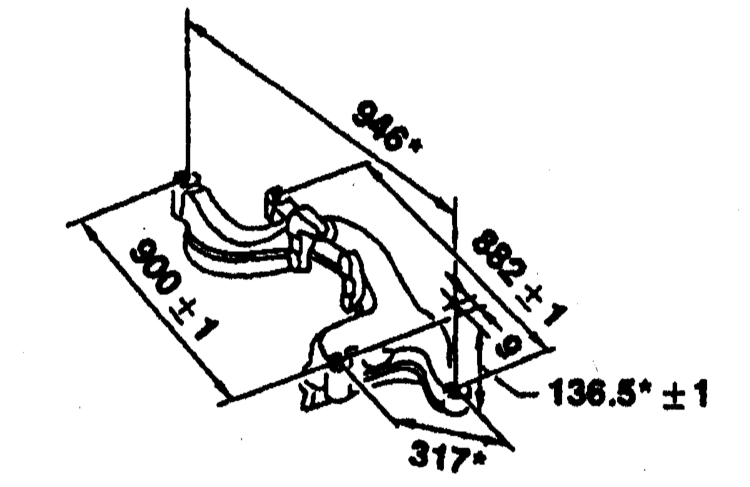

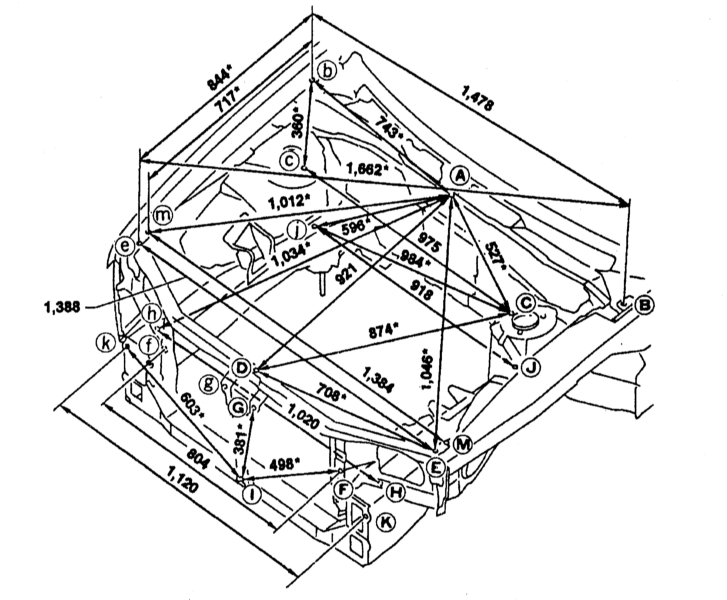

Геометрия двигательного отсека моделей 1993 и 1994 г.г. вып.
|
|
|
|
|
|
Опора основания радиатора (передняя часть) и передняя подвеска (расположена ниже предыдущих) и передний лонжерон (ближе к центру)
|
|
Задние и центральные элементы
|
|
Геометрия двигательного отсека моделей 1995 г. вып.
|
|
|
Точки измерения
|

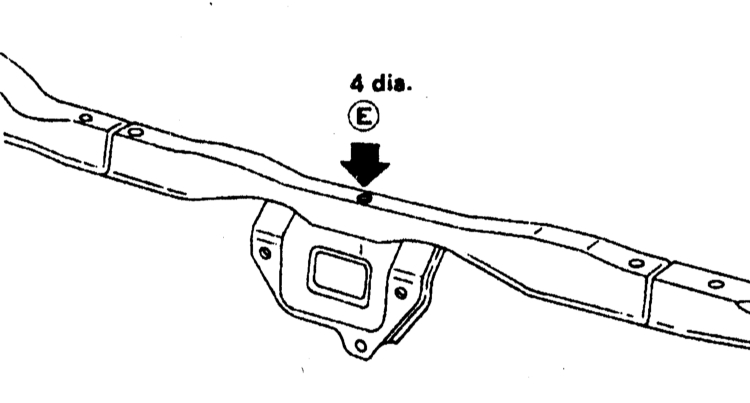

Верхняя центральная опора радиатора |
|

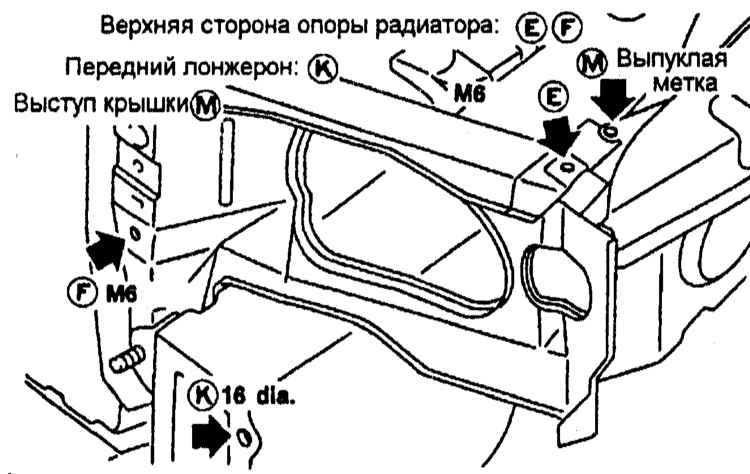

Верхняя сторона опоры радиатора, Передний лонжерон, Выступ крышки, Выпуклая метка, |
|
Внешняя сторона проема двигательного отсека |
|
Центр и нижний край радиатора |
|

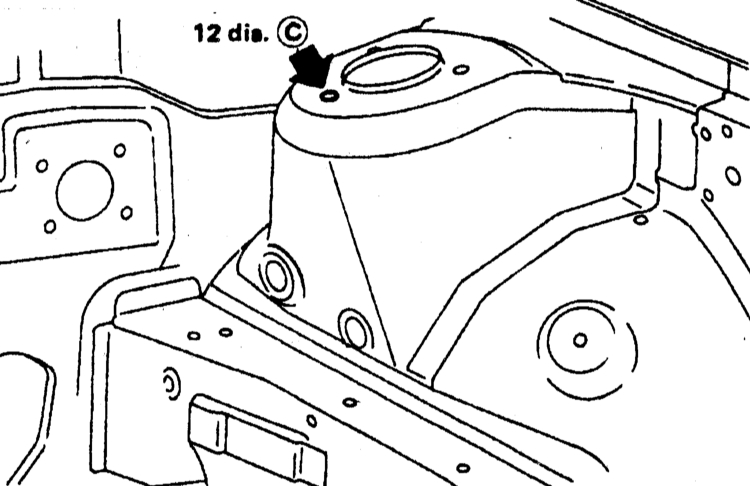

Опора стойки подвески и передний лонжерон (левый борт) |
|
Передний лонжерон |
|
Верхняя центральная опора радиатора |
|

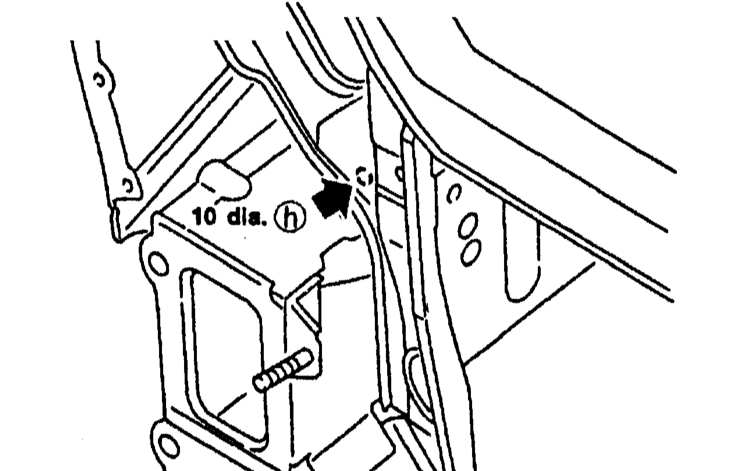

Правый передний лонжерон |

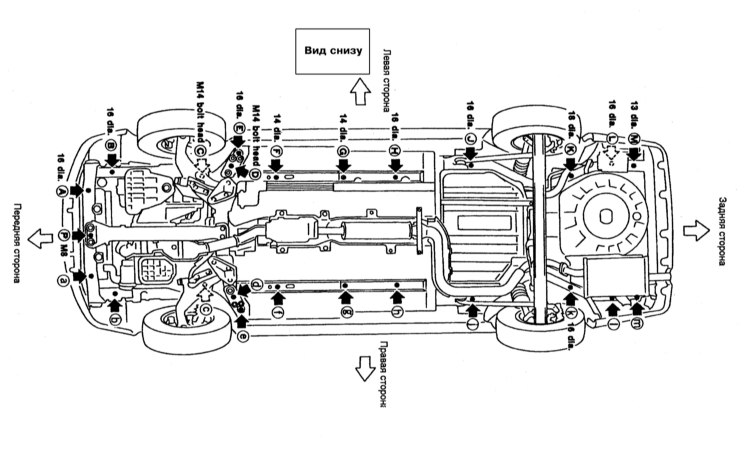

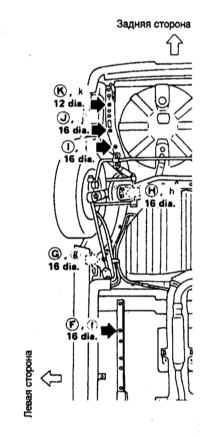

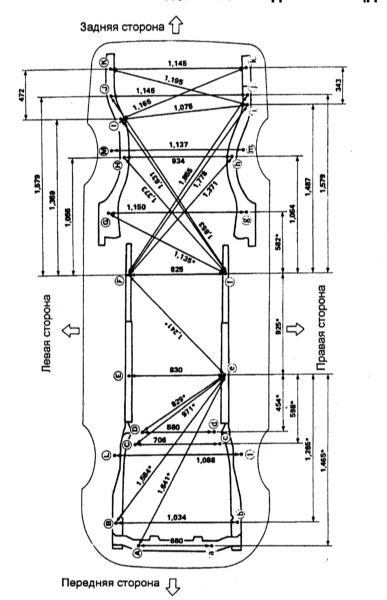

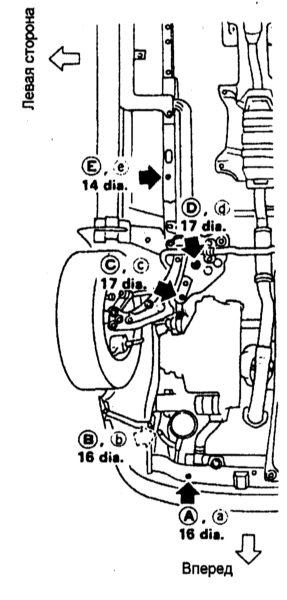

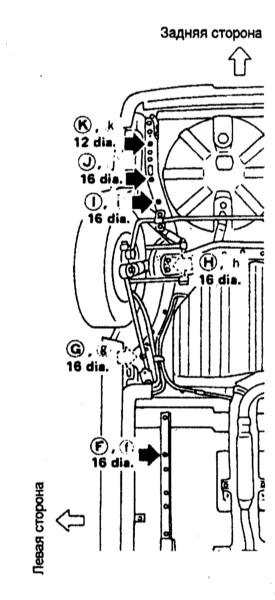

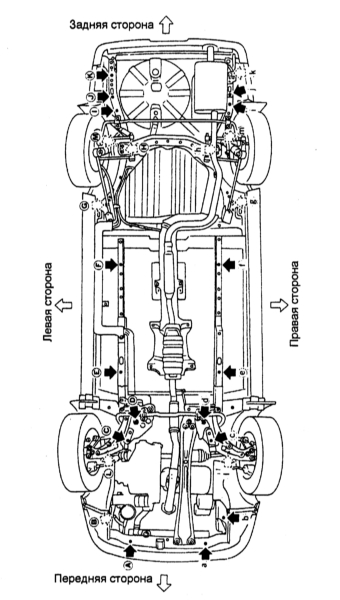

Геометрия кузовных элементов днища моделей с 1995 г. вып.
|
|
|
|
Координаты
А , а
Х: 330
y: -710
z: 188.8
b , b
x: 513
y: -540
z: 322
c , c
x: 450
y: 68
z: 184
d , d
x: 441
y: 354
z: 111.5
e , e
x: 600
y: 430
z: 154.9
f , f
Х: 412
y: 700
z: 109

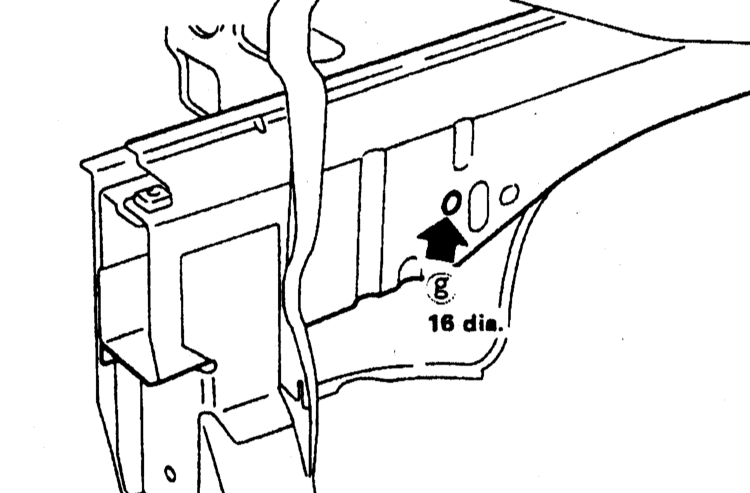

g , g
x: 414.5
y: 1.210
z: 108.4
h, h
x: 412
y: 1.625
z: 104
j, j
Отверстие установки стержня подвески
x: 555
y: 2.185
z: 239.5
К
x: 512
y: 3.000
z: 326.6
k
x: -544
y: 2.982
z: 328.2
l
x: 540
y: 3.272
z: 326.6
l
x: -575
y: 3.280
z: 326.6
М
x: 546
y: 3.454
z: 295.4
m
x: -570.5
y: 3.450
z: 326.
Центры передней и задней верхних опор стоек подвески
Координаты
n , n
Х: 548.8
y: 28.7
z: 779.3
О , о
x: 490.3
y: 2.621
z: 537.2
|
Передняя: n, n 87 диам. Задняя: О, о 61,4 диам
|
Отверстие установки тяги подвески
|
Элемент передней подвески |
