Ниссан Санни. Колесный цилиндр

Детали колесного цилиндра барабанных тормозов

1. Чехол

2. Головка поршня

3. Поршень

4. Манжета поршня

5. Цилиндр

6. Штуцер для удаления воздуха

7. Колпачок

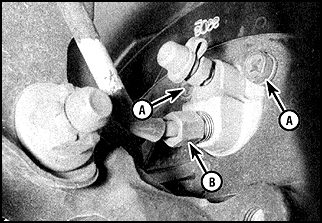

Штуцер и болты колесного цилиндра

А. Болты

B. Штуцер

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите барабаны.

2. Снимите колодки.

3. Для снижения потерь жидкости плотно заверните пробку бачка, проложив полиэтиленовую пленку, или пережмите шланги.

4. Очистите болты крепления цилиндра к щиту тормоза и штуцер.

5. Отверните штуцер и заглушите трубку и отверстие в цилиндре.

6. Отверните болты и снимите цилиндр.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите с цилиндра пыль и грязь, протерев ветошью смоченной в спирте.

2. Снимите чехлы.

3. Нанесите на цилиндры опознавательные метки.

4. Достаньте поршни и пружину.

5. Все уплотнители цилиндра подлежат обязательной замене.

6. Проверьте состояние поршня и внутренней поверхности цилиндра.

7. При наличии дефектов на этих деталях цилиндр в сборе замените.

8. Перед сборкой тщательно очистите все детали, поршни, пружину и манжеты смажьте тормозной жидкостью.

9. Наденьте манжеты на поршни.

10. Осторожно введите в цилиндр первый поршень, ориентируясь по меткам, нанесенным при разборке.

11. Установите пружину и второй поршень.

12. Наденьте чехлы на цилиндр, смазав их кромки тормозной жидкостью.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Цилиндр устанавливается в обратном порядке.

2. Удалите воздух только из гидропривода тормоза колеса (если не нарушалась целостность других контуров).
