Регулировка сцепления

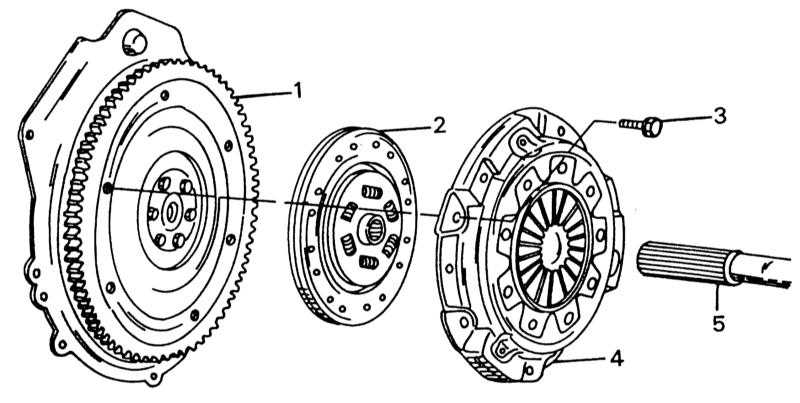

Детали сцепления
|
|
|
1 — маховик
|
4 — корзина сцепления
|
Могут потребоваться две регулировки — регулировка высоты педали сцепления и регулировка люфта педали сцепления.
Регулировка высоты педали сцепления
Высота педали "Н" (см. иллюстрацию ниже) должна составлять 159.5 - 169.5 мм. Для регулировки ослабьте контргайку (2) упора педали (3) и сдвиньте упор, пока высота не будет соответствовать требуемому значению. Затяните контргайку с усилием 16-22 Н•м.

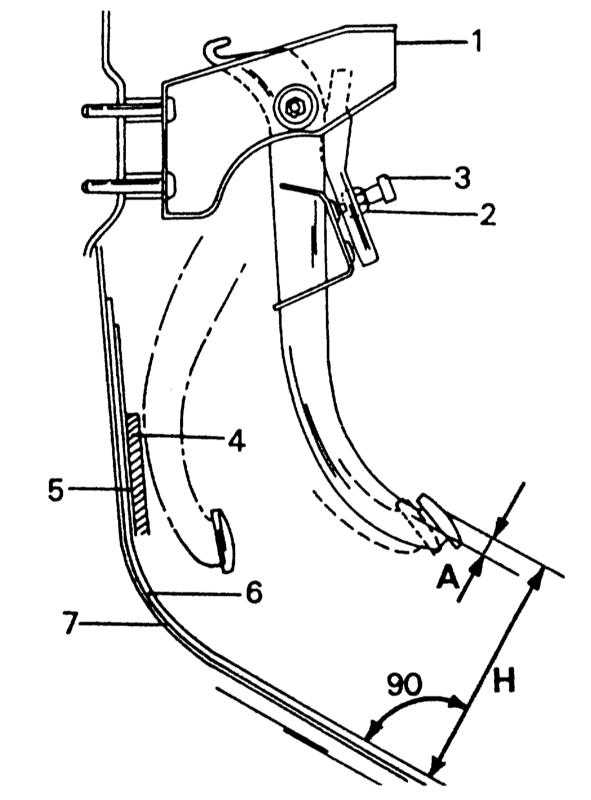

Элементы регулировки педали сцепления
|
1 — блок педалей
2 — контргайка 3 — упорный болт педали 4 — коврик 5 — изоляция пола 6 — битумная накладка 7 — панель пола А = люфт педали Н = высота педали |
Регулировка люфта педали
|

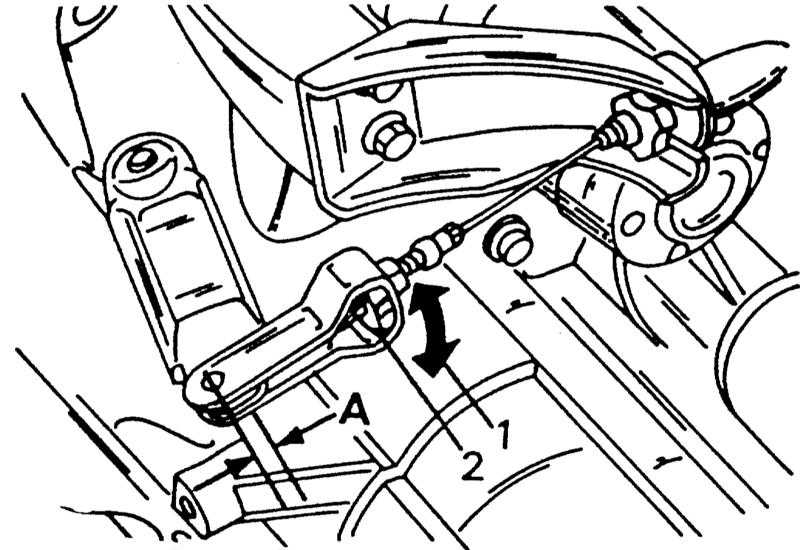

Элементы для регулировки троса сцепления. Лежащий между стрелками зазор "А" на рычаге выключения должен регулироваться с помощью гайки (2) после ослабления контргайки (1). |
Люфт педали необходимо отрегулировать, если сцепление плохо выключается или после установки новых деталей. Руководствуясь иллюстрацией выше:
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
