Митсубиси Каризма. Электросхемы - часть 4







Cхема 13. Система охлаждения двигателя









Cхема 14. Задние фонари и освещение номерного знака (продолжение)











Cхема 15. Задние фонари и освещение номерного знака

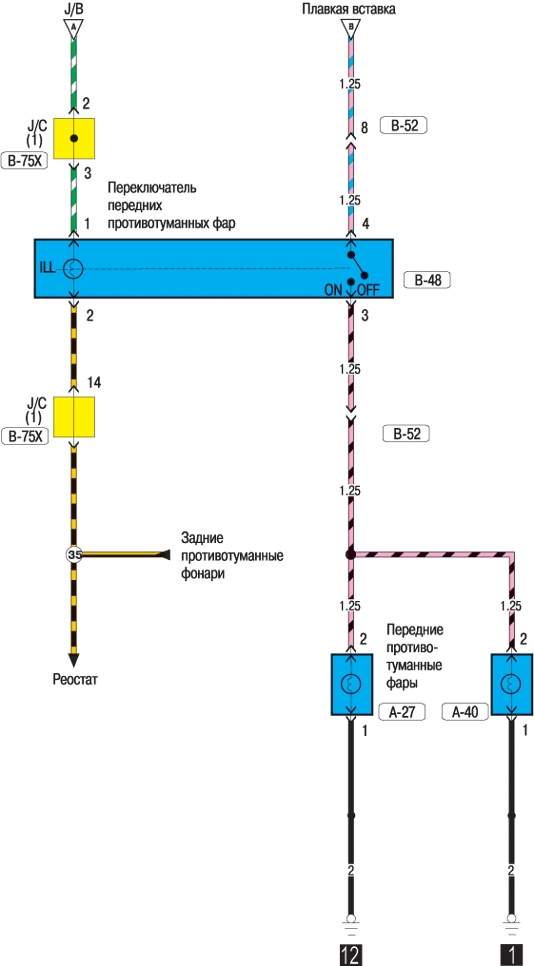

Cхема 16. Передние противотуманные фары (продолжение)
