Митсубиси Каризма. Панель и электронный блок управления кондиционером с автоматическим управлением

Снятие

Для снятия панели управления кондиционером и электронного блока управления выполните следующие операции.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

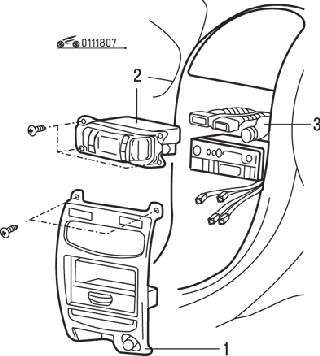

Рис. 18.7. Панель управления кондиционером и электронный блок управления: 1 – панель центральной консоли; 2 – панель управления кондиционером и электронный блок управления кондиционером в сборе; 3 – вытяжной вентилятор

2. Снимите панель 1 (рис. 18.7) центральной консоли.

3. Отверните винты, снимите панель управления 2 кондиционером и электронный блок управления кондиционером в сборе и отсоедините электрические разъемы.

4. Снимите вытяжной вентилятор 3.

Установка

Установка проводится в последовательности, обратной снятию
