Митсубиси Каризма. Замена задней втулки нижнего рычага на автомобилях с двигателями SOHC
1. Смочите мыльным
раствором соединение между осью рычага и старой втулкой, затем при
помощи отвертки извлеките старую втулку.
 |
Рис. 15.32.
Установка задней втулки нижнего рычага передней
подвески: а = 1–3 мм; a = 72–78°; 1 – деревянный
брусок; 2 – задняя втулка нижнего рычага; 3 – нижний
рычаг
|
2. Намочите
мыльным раствором ось рычага и новую втулку и наденьте ее на ось под
углом, показанным на рис.
15.32.
3. Запрессуйте
втулку, как показано на рис.
15.32.
Стабилизатор поперечной устойчивости
Снятие
1. Снимите
поперечную балку.
 |

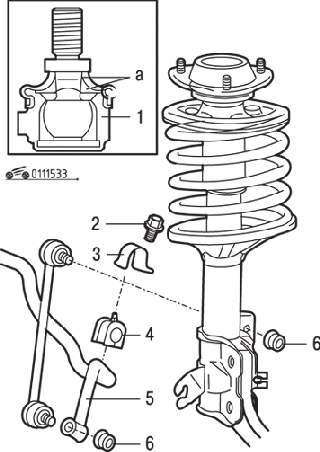

Рис. 15.33.
Стабилизатор поперечной устойчивости на моделях с
1995 года выпуска: а – места нанесения смазки; 1 –
стойка стабилизатора поперечной устойчивости; 2 –
болт (27 Н•м); 3 – скоба крепления втулки
стабилизатора; 4 – втулка; 5 – стабилизатор
поперечной устойчивости; 6 – гайка (44 Н•м)
|
2. Выверните болт
и отсоедините стойку 1 (рис.
15.33) от
стабилизатора поперечной устойчивости.
 |

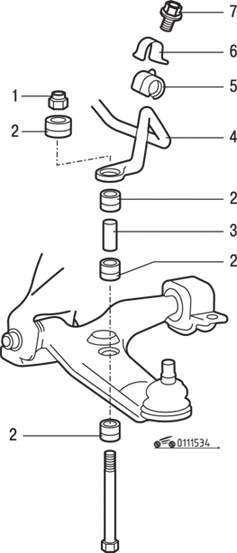

Рис. 15.34.
Стабилизатор поперечной устойчивости на моделях с
1999 года выпуска: 1 – самоконтрящаяся гайка; 2 –
резиновая втулка стабилизатора поперечной
устойчивости; 3 – гильза; 4 – стабилизатор
поперечной устойчивости; 5 – втулка; 6 – скоба
крепления втулки стабилизатора; 7 – болт (27 Н•м)
|
3. На автомобилях
с 1999 года выпуска, где стабилизатор крепится к нижнему рычагу,
отверните самоконтрящуюся гайку 1 (рис.
15.34) и
снимите резиновые втулки 2 и гильзу 3.
4. Отверните болт
и снимите скобу 3 (см. рис.
15.33)
крепления втулки стабилизатора.
5. Снимите со
стабилизатора втулку 4.
6. Снимите
стабилизатор поперечной устойчивости 5.
Установка
Установка
проводится в последовательности, обратной снятию, с учетом
следующего.
 |
Рис. 15.35.
При установке стабилизатора установочная метка (1)
должна находиться с правой стороны
|
1. Расположите
стабилизатор так, чтобы установочная метка находилась с правой
стороны. Затем установите втулку таким образом, чтобы установочная
метка располагалась так, как показано на рис.
15.35.
2. Установите
поперечную балку
