Митсубиси Каризма. Ремонт рулевого вала
Разборка
1. Снимите рулевой
вал.
 |
Рис. 13.10.
Места установки ножовки по металлу (стрелки) для
срезания специальных болтов крепления кронштейна
замка рулевого вала: 1 – кронштейн замка рулевой
колонки; 2 – замок рулевого вала
|
2. При
необходимости снятия замка рулевого вала при помощи ножовки по
металлу срежьте специальные болты со стороны кронштейна замка
рулевого вала (рис.
13.10).
 |

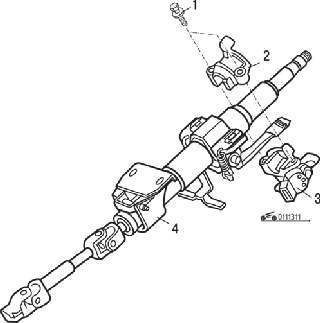

Рис. 13.11.
Рулевой вал: 1 – специальный болт; 2 – кронштейн
замка рулевой колонки; 3 – замок рулевого вала; 4 –
рулевой вал
|
3. Снимите
кронштейн 2 замка рулевой колонки (рис.
13.11).
4. Снимите замок 3
рулевого вала.
Сборка
Сборка проводится
в последовательности, обратной разборке, с учетом следующего.
1. При установке
замка и кронштейна замка рулевого вала в рулевую колонку временно
установите замок в выступ рулевой колонки.
 |
Рис. 13.12.
Использование новых срезаемых болтов (1) крепления
кронштейна замка рулевого вала
|
2. Проверьте
работу замка рулевого вала и затем затяните специальные болты до
срезания головок болтов (рис.
13.12).
|
ПРЕДУПРЕЖДЕНИЕ
При установке
замка рулевого вала кронштейн замка и специальные
болты должны быть заменены на новые
|
