Митсубиси Каризма. Гидравлический привод сцепления автомобилей с бензиновыми двигателями
|
ПРЕДУПРЕЖДЕНИЕ
Предварительно
слейте жидкость из гидропривода сцепления.
|
Главный цилиндр сцепления
Снятие
Для снятия
главного цилиндра сцепления последовательно выполните следующие
операции.
 |

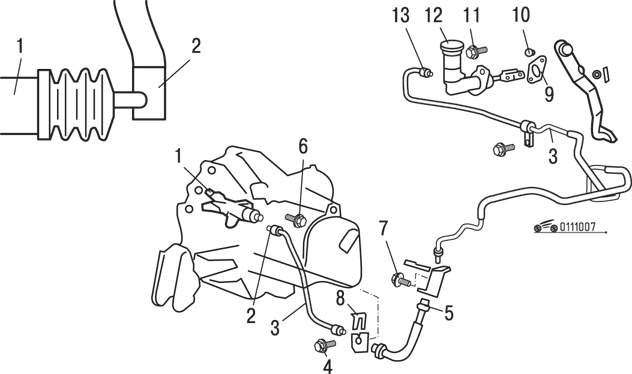

Рис. 10.7.
Расположение гидравлического привода сцепления на
автомобилях с бензиновыми двигателями: 1 – рабочий
цилиндр гидропривода сцепления; 2 – соединение
трубки гидропривода сцепления с рабочим цилиндром; 3
– трубка гидропривода сцепления; 4 – болт (48 Н•м);
5 – шланг гидропривода сцепления; 6 – болт (30 Н•м);
7 – болт (10–12 Н•м); 8 – фиксатор шланга; 9 –
прокладка; 10 – штифт с отверстием под шплинт; 11 –
болт (13 Н•м); 12 – главный цилиндр гидропривода
сцепления; 13 – соединение трубки гидропривода с
главным цилиндром гидропривода сцепления
|
1. Извлеките штифт
10 с отверстием под шплинт (рис.
10.7).
2. Отверните муфту
и отсоедините трубки гидропривода от главного цилиндра 12
гидропривода сцепления.
3. Отверните гайки
и снимите главный цилиндр гидропривода сцепления.
4. Снимите
прокладку.
Установка
Установка
проводится в последовательности, обратной снятию. Залейте тормозную
жидкость в гидропривод сцепления и удалите из него воздух. При
необходимости отрегулируйте педаль сцепления.
Рабочий цилиндр сцепления
Снятие
Для снятия
рабочего цилиндра сцепления последовательно выполните следующие
операции.
1. Отверните муфту
и отсоедините трубку гидропривода сцепления от рабочего цилиндра
сцепления.
2. Отверните болты
и снимите рабочий цилиндр гидропривода сцепления.
Установка
Установка
проводится в последовательности, обратной снятию. Залейте тормозную
жидкость в гидропривод сцепления и удалите из него воздух. При
необходимости отрегулируйте педаль сцепления.
Трубопроводы
Снятие
1. Отверните муфты
и отсоедините трубки гидропривода сцепления.
2. Снимите
фиксатор шланга.
3. Снимите шланг
гидропривода сцепления.
Установка
Установка
проводится в последовательности, обратной снятию. Залейте тормозную
жидкость в гидропривод сцепления и удалите из него воздух. При
необходимости отрегулируйте педаль сцепления
