Митсубиси Каризма. Измерение низкого давления топлива между топливными насосами низкого и высокого давления

1. Для предотвращения разбрызгивания топлива снимите остаточное давление из линии высокого давления топлива.

2. Отсоедините топливный шланг высокого давления от топливного насоса высокого давления.

ПРЕДУПРЕЖДЕНИЕ

Накройте место соединения шланга ветошью, чтобы избежать разбрызгивания топлива из-за остаточного давления в линии высокого давления.

Рис. 8.3. Специальный инструмент для измерения давления между топливным шлангом высокого давления и топливным насосом высокого давления: 1 – к топливному насосу высокого давления; 2 – прокладка; 3 – специальный инструмент МВ991637; 4 – специальный инструмент МВ998709; 5 – специальный инструмент МВ998742; 6 – к топливному шлангу высокого давления

3. Отсоедините муфту и перепускной болт от переходника шланга и вместо них подсоедините специальный инструмент к переходнику шланга (рис. 8.3).

4. Установите специальный инструмент (для измерения давления) между топливным шлангом высокого давления и топливным насосом высокого давления.

5. Подсоедините датчик давления топлива к специальному инструменту для измерения давления топлива, установив между ними прокладку.

6. Подсоедините провод датчика давления топлива к источнику питания (прикуривателю) и к прибору MUT-II.

– установите манометр на специальный инструмент для измерения давления, поместив между ними уплотнительное кольцо или прокладку;

– установите специальный инструмент с манометром в сборе между топливным шлангом высокого давления и топливным насосом высокого давления.

9. Поверните ключ зажигания в положение «ON» («ВКЛ.») (но двигатель не пускайте).

ПРЕДУПРЕЖДЕНИЕ

Перед подсоединением или отсоединением прибора MUT–II всегда выключайте зажигание.

10. Выберите необходимый пункт меню «Actuator test» (Проверка исполнительных устройств) прибора MUT-II, чтобы привести в действие топливный насос низкого давления (со стороны топливного бака). Убедитесь в отсутствие утечек в местах соединения.

11. Завершите режим «Actuator test» (Проверка исполнительных устройств) или поверните ключ зажигания в положение «OFF» («ВЫКЛ.»).

13. Во время работы двигателя на холостом ходу измерьте давление топлива (номинальное давление топлива – около 324 кПа).

14. Убедитесь, что давление топлива в режиме холостого хода не падает даже после нескольких нажатий на педаль акселератора.

15. Если давление топлива не соответствует требуемому, определите неисправности и устраните их в соответствии с табл. 8.1.

16. Выключите двигатель и проверьте, есть ли изменения в показаниях манометра. Система питания исправна, если давление в топливной магистрали не снижается в течение 2 мин. Если давление уменьшается, то определите неисправности и устраните их в соответствии с табл. 8.2.

18. Отсоедините измеритель давления топлива и специальный инструмент от топливного насоса высокого давления.

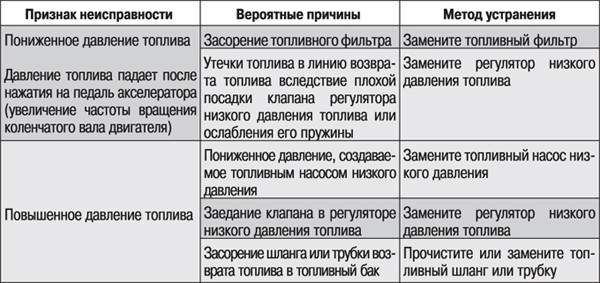

Таблица 8.1 Определение неисправностей и методы их устранения в случае, когда давление топлива не соответствует требуемому

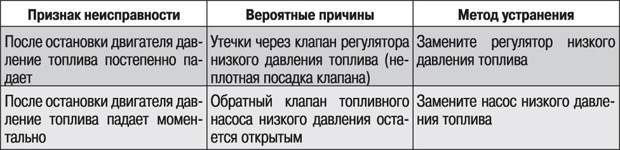

Таблица 8.2 Определение неисправностей и методы их устранения в случае уменьшения давления топлива

ПРЕДУПРЕЖДЕНИЕ

Накройте ветошью соединения шланга, чтобы избежать разбрызгивания топлива вследствие наличия остаточного давления в топливной магистрали.

19. Замените кольцевую прокладку на новую, устанавливаемую на топливный шланг высокого давления. Перед установкой прокладки нанесите на ее поверхность слой моторного масла.

20. Подсоедините топливный шланг высокого давления к топливному насосу высокого давления и затяните болты крепления фланца требуемым моментом.
