9.1.3. Рычаг переключения передач (а/м 4х4)

ОБЩИЕ СВЕДЕНИЯ

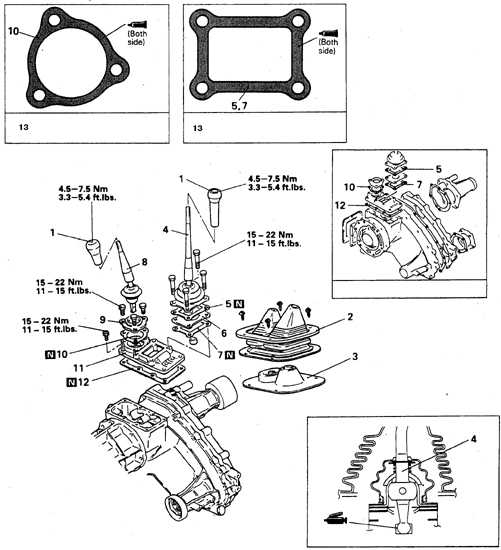

Детали рычагов управления КПП и раздаточной коробкой


1. Рукоятка 2. Пластина 3, 9. Крышка 4. Рычаг КПП 5, 7, 10, 12. Прокладка	6. Рамка 8. Рычаг раздаточной коробки 11. Корпус 13. Нанести герметик 3M ATD N 8660 с обеих сторон

Рычаг управления КПП

9.1.3 Рычаг переключения передач (а/м 4х4) Митсубиси Паджеро

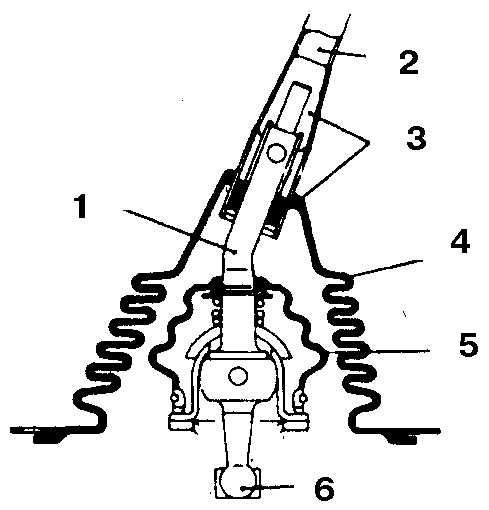

1. Рычаг

2. Верхняя секция

3. Вставки

4. Наружный чехол

5. Внутренный чехол

6. Шарнирная часть

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните рукоятки рычагов КПП и раздаточной коробки.
2. Отверните винты крепления верхней пластины и снимите пластину с чехлом.
3. Достаньте рычаг в сборе с корпусом, для чего переведите рычаг раздаточной коробки в положение 2Н (4Н для а/м 1992-98 гг.) и отверните болты крепления корпуса шарнирной части рычага.
4. Снимите 2 прокладки и рамку.
5. Достаньте рычаг раздаточной коробки.
6. Снимите крышку корпуса и прокладку.
7. После снятия рычагов КПП должна находиться в нейтральном положении, а раздаточная коробка – в положении 2Н (или 4Н для а/м 1992-98 гг.).
8. Сборка выполняется в обратном порядке.

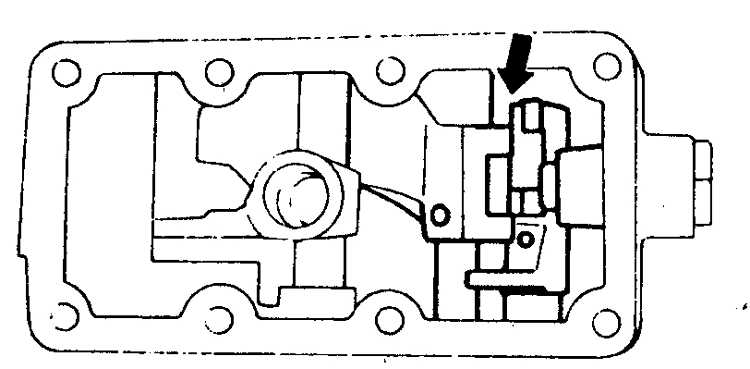

	9. При установке следует выдержать определенное положение гнезда рычага.

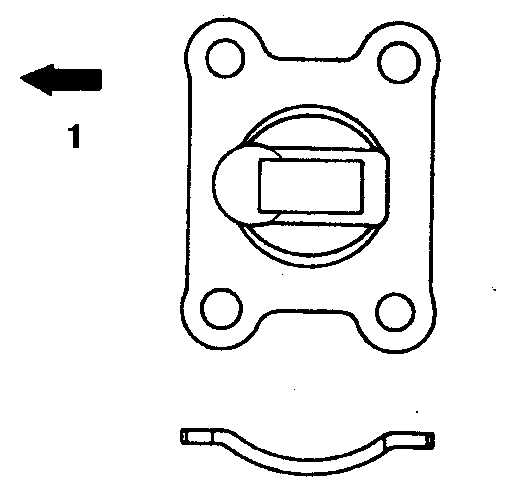

	10. При сборке вожно правильно сориентировать рамку рычага КПП (1 – к передку автомобиля).
11. Замените все прокладки.
12. Затяните все болты в соответствии с требуемыми моментами.
