(11) Disconnect the heater hoses from the heater

core.

(12) Disconnect the heater hoses from the heater

core tubes. Install plugs in, or tape over the opened
heater core tubes.

(13) Remove the two bolts securing the refrigerant

lines to the evaporator tubes and disconnect the lines
from the tubes. Install plugs in, or tape over all of
the opened refrigerant line fittings.

(14) Remove the seals from the refrigerant line fit-

tings and discard.

(15) Install plugs in, or tape over the opened

refrigerant line fittings and evaporator tubes.

(16) Remove the instrument panel from the vehicle

(Refer

to

23

-

BODY/INSTRUMENT

PANEL -

REMOVAL).

(17) Remove the defroster, floor distribution and

instrument panel ducts (Refer to 24 - HEATING &
AIR CONDITIONING/DISTRIBUTION/DEFROSTER
DUCTS - REMOVAL), (Refer to 24 - HEATING &
AIR CONDITIONING/DISTRIBUTION/FLOOR DIS-
TRIBUTION DUCTS - REMOVAL) and (Refer to 24 -
HEATING & AIR CONDITIONING/DISTRIBUTION/
INSTRUMENT PANEL DUCTS - REMOVAL).

(18) Disconnect the two bulkhead ground connec-

tions near instrument cluster area.

(19) Remove the passenger airbag bracket (Refer

to

8

-

ELECTRICAL/RESTRAINTS/PASSENGER

AIRBAG - REMOVAL).

(20) Disconnect the wire harness connector from

the evaporator temperature sensor and air outlet
temperature sensor (Fig. 8).

(21) Remove the wire harness from the bracket

located on the right side of the heater housing and
position the wire harness out of the way.

(22) Disconnect the A/C-heater control cables from

the mode door levers (Refer to 24 - HEATING & AIR
CONDITIONING/CONTROLS/MODE DOOR CABLE
- REMOVAL).

(23) Disconnect the evaporator drain tube from the

HVAC housing.

(24) Remove the five bolts securing the HVAC

housing to the body.

NOTE: Make sure that the interior is protected in
case of loss of residual fluids from the heater core
and the A/C evaporator.

(25) Remove the HVAC housing from the vehicle.

DISASSEMBLY

(1) Remove the HVAC housing from the vehicle

(Refer to 24 - HEATING & AIR CONDITIONING/
DISTRIBUTION/HVAC HOUSING - REMOVAL).

(2) Place the HVAC housing in the upright position

on a work bench, making allowance for leakage of
fluids.

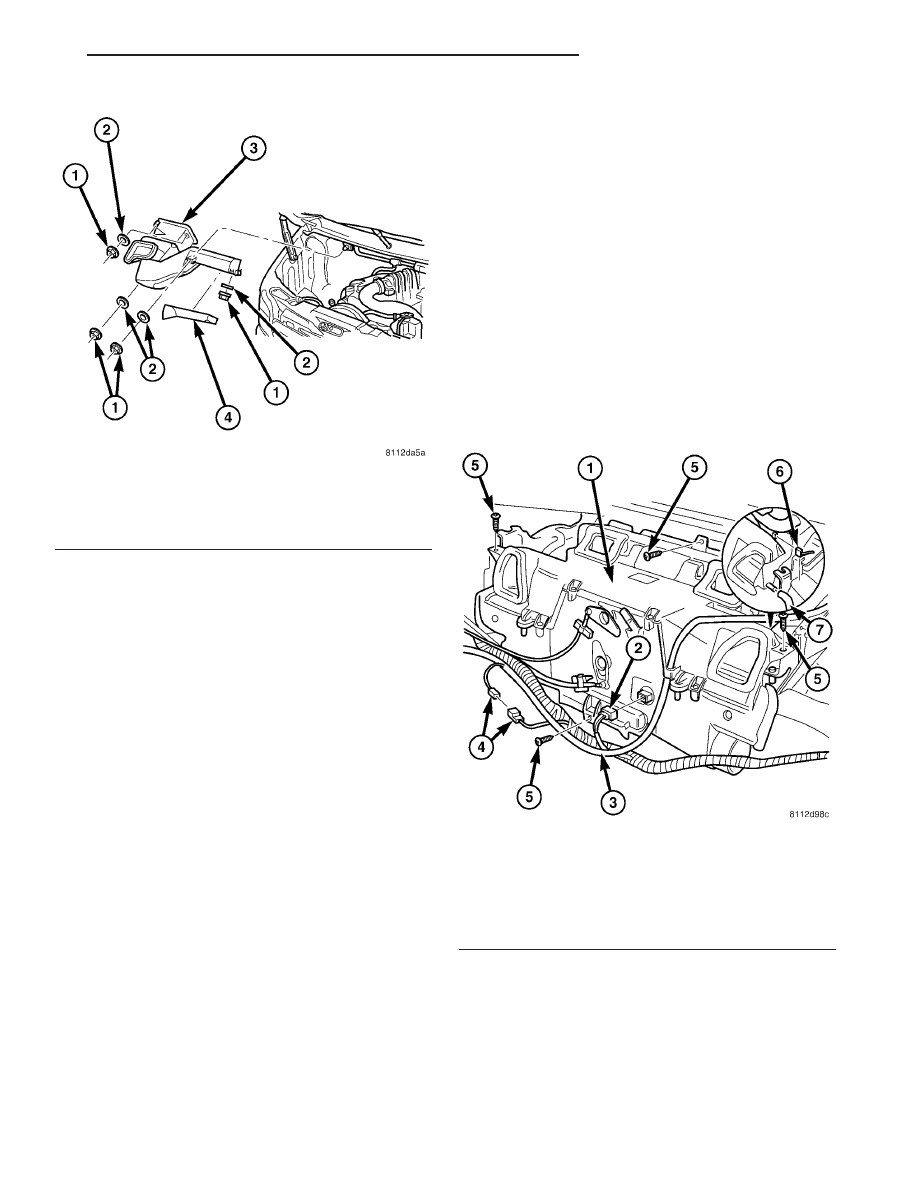

Fig. 7 Ventilation Housing

1 - NUT (5)
2 - WASHER (5)
3 - VENTILATION HOUSING
4 - HOUSING COVER

Fig. 8 Heater Housing

1 - HEATER HOUSING
2 - AIR TEMP SENSOR WIRE CONNECTOR
3 - WIRE HARNESS
4 - WIRE HARNESS CONNECTOR
5 - BOLT (4)
6 - EVAP TEMP SENSOR WIRE CONNECTOR
7 - EVAPORATOR DRAIN TUBE

VA

DISTRIBUTION - FRONT

24 - 49

(3) Remove the gasket located at the A/C evapora-

tor and heater core tubes and the gasket that seals
the ventilation housing to the HVAC housing (Fig. 9).

(4) Remove the 12 screws that secure the two

housing halves together.

(5) Seperate the two housing halves.
(6) Remove the heater core from the lower hous-

ing.

(7) Remove the wire harness.
(8) Remove the three heater core tube retaining

bolts and the heater core tube assembly from the
heater core.

(9) Remove the heater core tube seals and discard.
(10) Install plug in, or tape over the opened heater

core fittings.

(11) Remove the A/C evaporator from the lower

housing.

ASSEMBLY

(1) Install the A/C evaporator into the lower hous-

ing.

(2) Remove the tape or plugs from the heater core

fittings.

(3) Lubricate two new rubber O-ring seals with

clean engine coolant and install them onto the heater
core fitting.

(4) Connect the heater core tube assembly to the

heater core and install the three retaining bolts.
Tighten the bolts to 5 N·m (45 in. lbs.).

(5) Install the wire harness.
(6) Install the heater core into the lower housing.
(7) Install the two housing halves together.
(8) Install the 12 screws that secure the two hous-

ing halves together. Tighten the screws to 2 N·m (17
in. lbs.).

(9) Install the gasket for the A/C evaporator and

heater core tube outlets and the gasket that seals the
ventilation housing to the HVAC housing.

(10) Install the HVAC housing (Refer to 24 -

HEATING & AIR CONDITIONING/DISTRIBUTION/
HVAC HOUSING - INSTALLATION).

INSTALLATION

NOTE: High pressures are produced in the refriger-
ant system when the A/C compressor is operating.
Extreme care must be exercised to make sure that
each of the refrigerant system connections is pres-
sure-tight and leak free.

(1) Position the HVAC housing to the dash panel.

Be certain that the evaporator condensate drain tube
is positioned correctly.

(2) Install the screws that secure the HVAC hous-

ing to the dash panel. Tighten the screws to 4.5 N·m
(40 in. lbs.).

(3) Connect the HVAC housing wire harness con-

nectors and install the wiring harness to the bracket.

(4) Connect the A/C-heater control cables to the

mode door levers (Refer to 24 - HEATING & AIR
CONDITIONING/CONTROLS/MODE DOOR CABLE
- INSTALLATION).

(5) Reinstall the passenger airbag bracket (Refer

to

8

-

ELECTRICAL/RESTRAINTS/PASSENGER

AIRBAG - INSTALLATION).

(6) Reconnect the two bulkhead ground connection

near the instrument cluster area.

(7) Reinstall the defroster, floor distribution and

instrument panel ducts.

(8) Reinstall the instrument panel (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL ASSEMBLY - INSTALLATION).

(9) Unplug or remove the tape from the opened

refrigerant line fittings.

(10) Lubricate two new rubber O-ring seals with

clean refrigerant oil and install them onto the evap-
orator core fittings.

(11) Connect the refrigerant line terminal block to

the evaporator tubes.

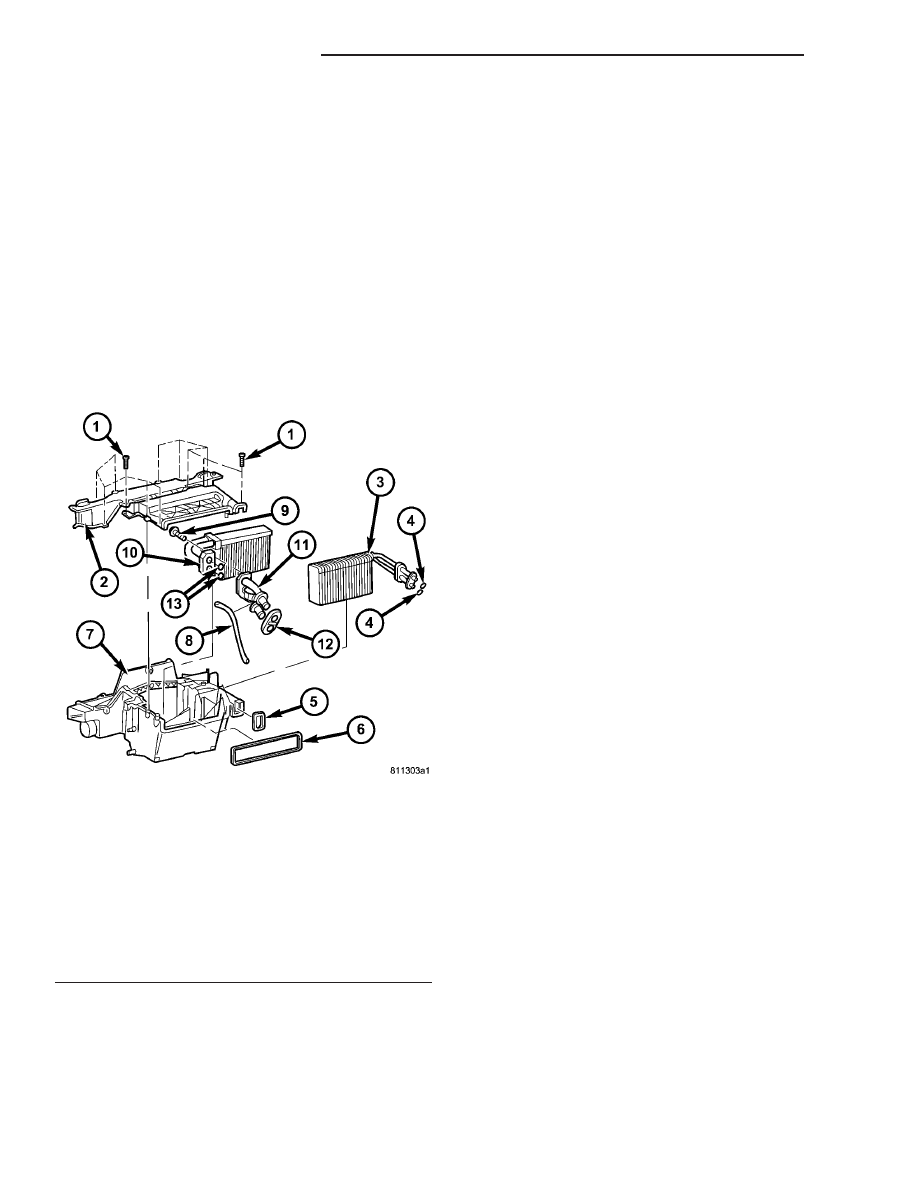

Fig. 9 HVAC Housing

1 - SCREW (12)
2 - UPPER HOUSING
3 - A/C EVAPORATOR
4 - EVAPORATOR O-RING SEAL (2)
5 - EVAPORATOR GASKET
6 - VENTILATION HOUSING GASKET
7 - LOWER HOUSING
8 - WIRING HARNESS
9 - BOLT (3)
10 - HEATER CORE
11 - HEATER CORE TUBE ASSEMBLY
12 - HEATER CORE TUBE GASKET
13 - HEATER CORE TUBE O-RING SEAL (2)

24 - 50

DISTRIBUTION - FRONT

VA

(12) Install the two bolts that secure the refriger-

ant line terminal block to the A/C evaporator.
Tighten the bolts to 5 N·m (45 in. lbs.).

(13) Unplug or remove the tape from the heater

core hoses and tubes.

(14) Connect the heater hoses to the heater core

tubes and install the heater hose clamps.

(15) Install the ventilation housing to the dash

panel.

(16) Install the nuts and washers that secure the

ventilation housing to the dash panel. Tighten the
nuts to 5 N·m (45 in. lbs.).

(17) Connect the wire harness connectors to the

blower motor, blower motor resistor block and the
recirculation door actuator.

(18) Connect the vacuum harness connector to the

recirculation door actuator.

(19) Install the air filter into the ventilation hous-

ing (Refer to 24 - HEATING & AIR CONDITION-
ING/DISTRIBUTION/AIR

FILTER

-

INSTALLATION).

(20) Install the windshield washer reservoir (Refer

to 8 - ELECTRICAL/WIPERS/WASHERS/WASHER
RESERVOIR - INSTALLATION).

(21) Install the air cleaner housing (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - INSTALLATION).

(22) Reconnect the negative battery cable.
(23) If the heater core is being replaced, flush the

cooling system (Refer to 7 - COOLING - STANDARD
PROCEDURE - COOLING SYSTEM CLEANING/
REVERSE FLUSHING).

(24) Refill the engine cooling system (Refer to 7 -

COOLING/ENGINE/COOLANT - STANDARD PRO-
CEDURE - COOLANT SYSTEM FILL).

(25) Evacuate the refrigerant system (Refer to 24 -

HEATING & AIR CONDITIONING/PLUMBING -
STANDARD PROCEDURE - REFRIGERANT SYS-
TEM EVACUATE).

(26) Charge the refrigerant system (Refer to 24 -

HEATING & AIR CONDITIONING/PLUMBING -
STANDARD PROCEDURE - REFRIGERANT SYS-
TEM CHARGE).

INSTRUMENT PANEL DUCTS

REMOVAL

(1) Remove the instrument panel (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL ASSEMBLY - REMOVAL).

(2) Remove the defroster ducts (Refer to 24 -

HEATING & AIR CONDITIONING/DISTRIBUTION/
DEFROSTER DUCTS - REMOVAL).

(3) Remove the floor distribution ducts (Refer to 24

- HEATING & AIR CONDITIONING/DISTRIBU-
TION/FLOOR

DISTRIBUTION

DUCTS

-

REMOVAL).

(4) If removing the right instrument panel duct,

remove the passenger air bag module and bracket
(Refer to 8 - ELECTRICAL/RESTRAINTS/PASSEN-
GER AIRBAG - REMOVAL).

(5) Remove the screws that secure the left and/or

right instrument panel duct and remove the duct(s)
as required (Fig. 10).

INSTALLATION

(1) Connect the instrument panel duct(s) to the

heater housing as required.

(2) Install the instrument panel duct retaining

screws. Tighten the screws to 2 N·m (17 in. lbs.).

(3) If servicing the right instrument panel duct,

install the passenger air bag module and bracket
(Refer to 8 - ELECTRICAL/RESTRAINTS/PASSEN-
GER AIRBAG - INSTALLATION).

(4) Install the floor distribution ducts (Refer to 24

- HEATING & AIR CONDITIONING/DISTRIBU-
TION/FLOOR DISTRIBUTION DUCTS - INSTAL-
LATION).

(5) Install the defroster ducts (Refer to 24 - HEAT-

ING & AIR CONDITIONING/DISTRIBUTION/DE-
FROSTER DUCTS - INSTALLATION).

(6) Install the instrument panel (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL ASSEMBLY - INSTALLATION).

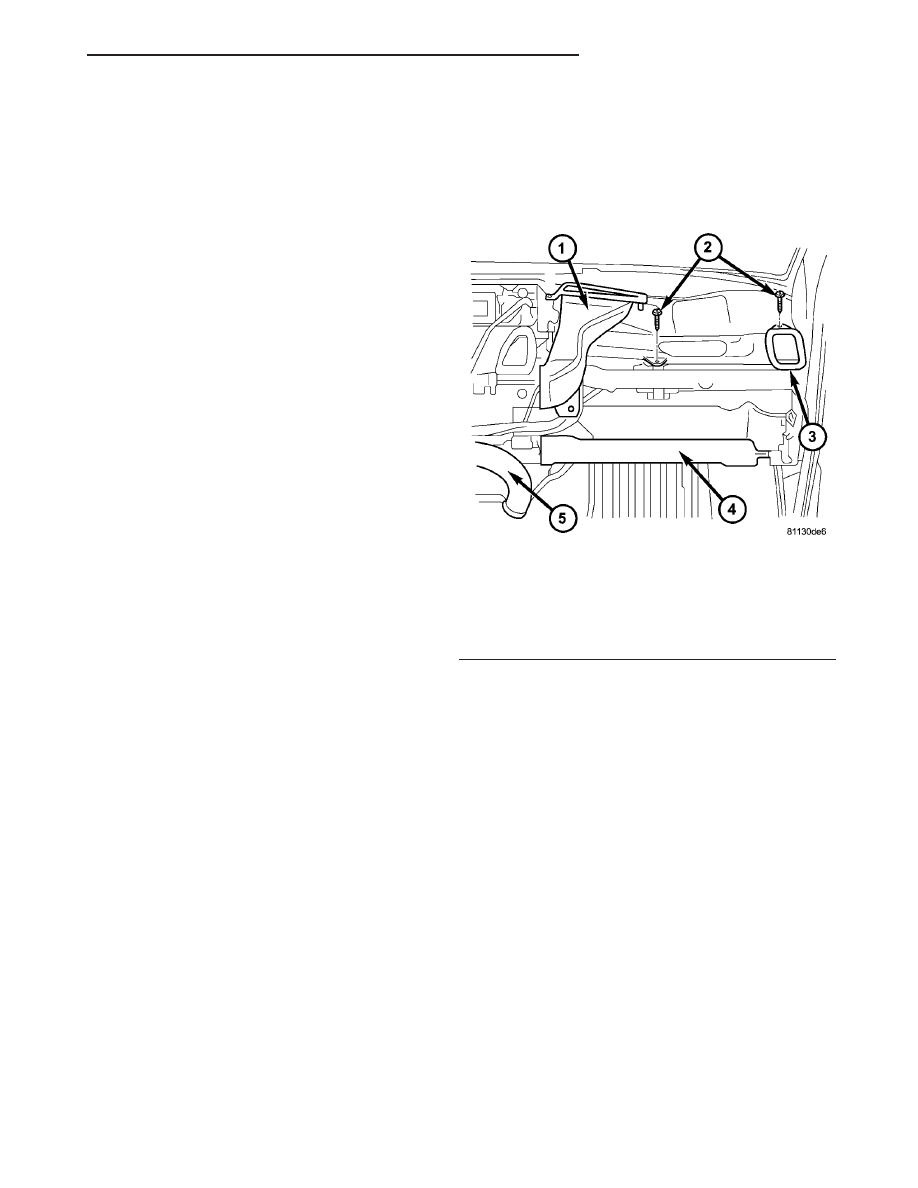

Fig. 10 Instrument Panel Duct - RH Shown, LH

Typical

1 - RH DEFROSTER DUCT
2 - SCREW (2)
3 - RH INSTRUMENT PANEL DUCT
4 - RH FLOOR DISTRIBUTION DUCT
5 - CENTER FLOOR DISTRIBUTION DUCT

VA

DISTRIBUTION - FRONT

24 - 51

DISTRIBUTION - REAR

TABLE OF CONTENTS

page

page

A/C CONDENSER COVER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 52

A/C CONDENSER HOUSING

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 54

A/C EVAPORATOR COVER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 55

A/C EVAPORATOR HOUSING

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 57

AIR FILTER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 58

BLOWER MOTOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 59

A / C CONDENSER COVER

REMOVAL

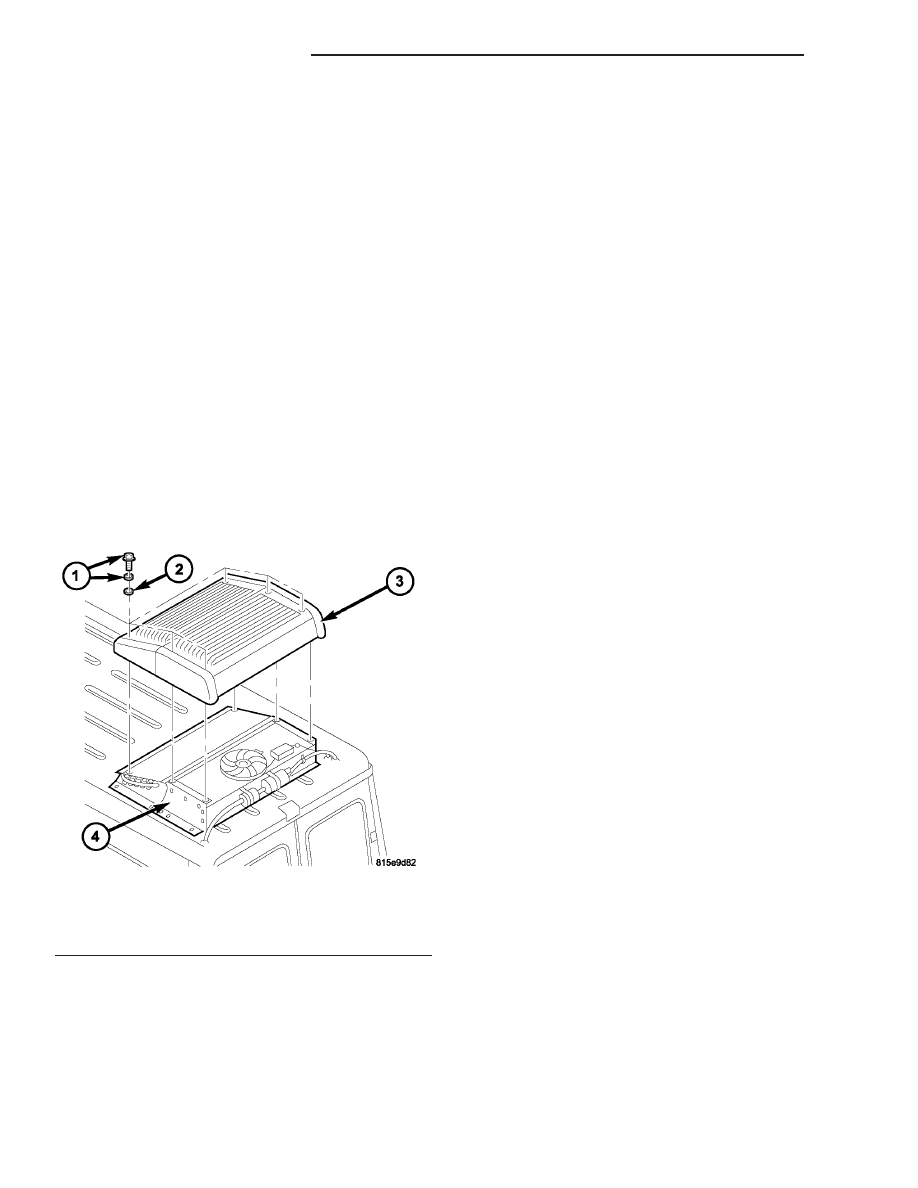

(1) Unlock the six quick-release fasteners by turn-

ing them 90 degrees in either direction (Fig. 1).

(2) Remove the rear A/C condenser cover from the

rear A/C condenser housing.

INSTALLATION

(1) Inspect the six rubber damping washers for

correct sealing. Replace the washers as required.

(2) Position the rear A/C condenser cover over the

rear A/C condenser housing.

(3) Lock the six quick-release fasteners by turning

them 90 degrees in either direction.

A / C CONDENSER HOUSING

REMOVAL

WARNING: Refer to the applicable warnings and
cautions for this system before performing the fol-
lowing operation (Refer to 24 - HEATING & AIR
CONDITIONING/PLUMBING - WARNINGS) and (Refer
to 24 - HEATING & AIR CONDITIONING/PLUMBING -
CAUTIONS). Failure to follow the warnings and cau-
tions could result in possible personal injury or
death.

(1) Disconnect and isolate the negative battery

cable.

(2) Remove the air filter from the rear A/C evapo-

rator housing (Refer to 24 - HEATING & AIR CON-
DITIONING/DISTRIBUTION - REAR/AIR FILTER -
REMOVAL).

(3) Recover the refrigerant from the rear refriger-

ant system (Refer to 24 - HEATING & AIR CONDI-
TIONING/PLUMBING - STANDARD PROCEDURE -
REFRIGERANT RECOVERY).

(4) Remove the cover from the rear A/C condenser

housing (Refer to 24 - HEATING & AIR CONDI-
TIONING/DISTRIBUTION

-

REAR/A/C

CON-

DENSER COVER - REMOVAL).

(5) Disconnect the rear A/C wire harness from the

rear blower motor suppression filter and the rear A/C
high pressure switch (Fig. 2).

(6) Remove the retaining straps that secure the

rear A/C wire harness to the rear liquid line and
position the wire harness out of the way.

(7) Remove the screw and bracket that secures the

rear discharge line to the right side of the rear con-
denser housing.

(8) Disconnect the rear discharge line from the

rear A/C condenser and remove and discard the
O-ring seal.

Fig. 1 Rear A/C Condenser Cover

1 - QUICK-RELEASE FASTENER AND WASHER (6)
2 - RUBBER DAMPING WASHER (6)
3 - REAR CONDENSER COVER
4 - REAR A/C CONDENSER HOUSING

24 - 52

DISTRIBUTION - REAR

VA
