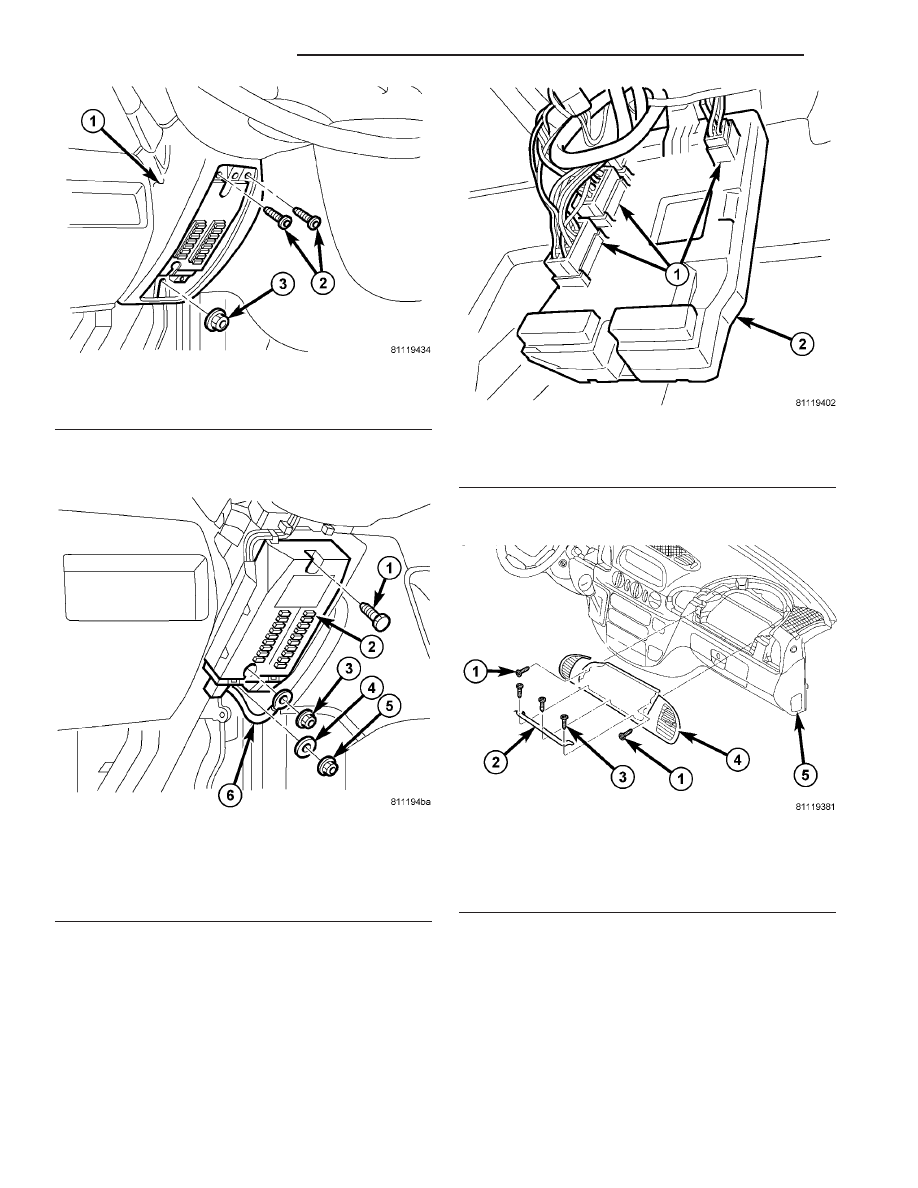

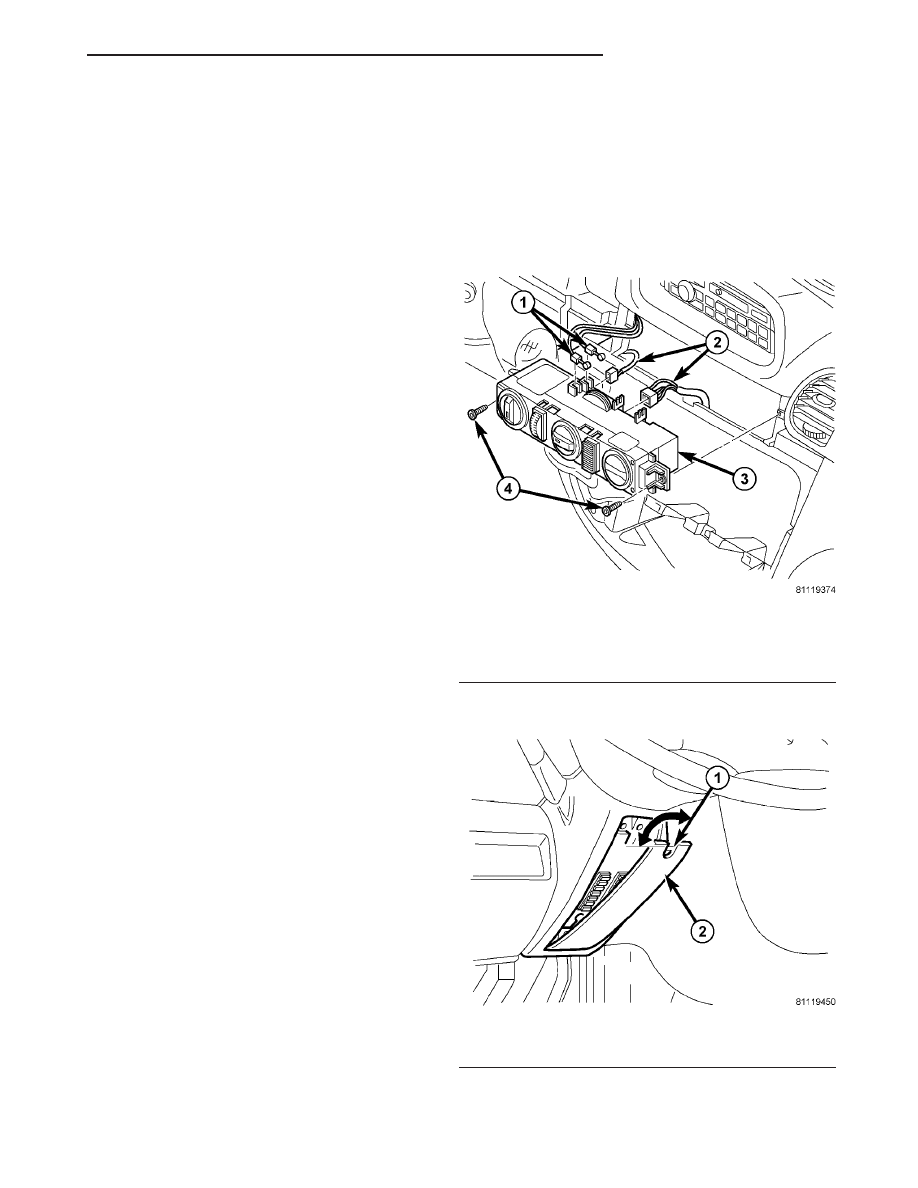

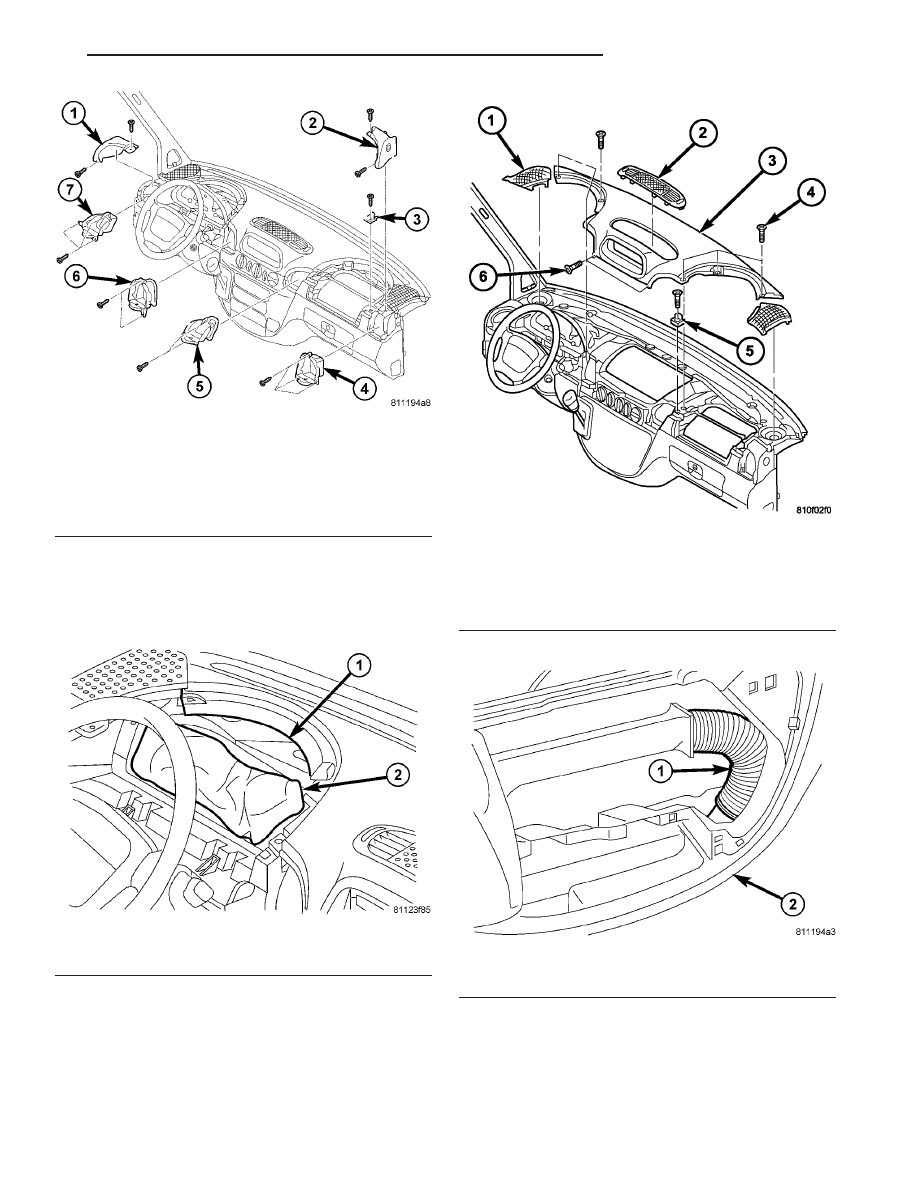

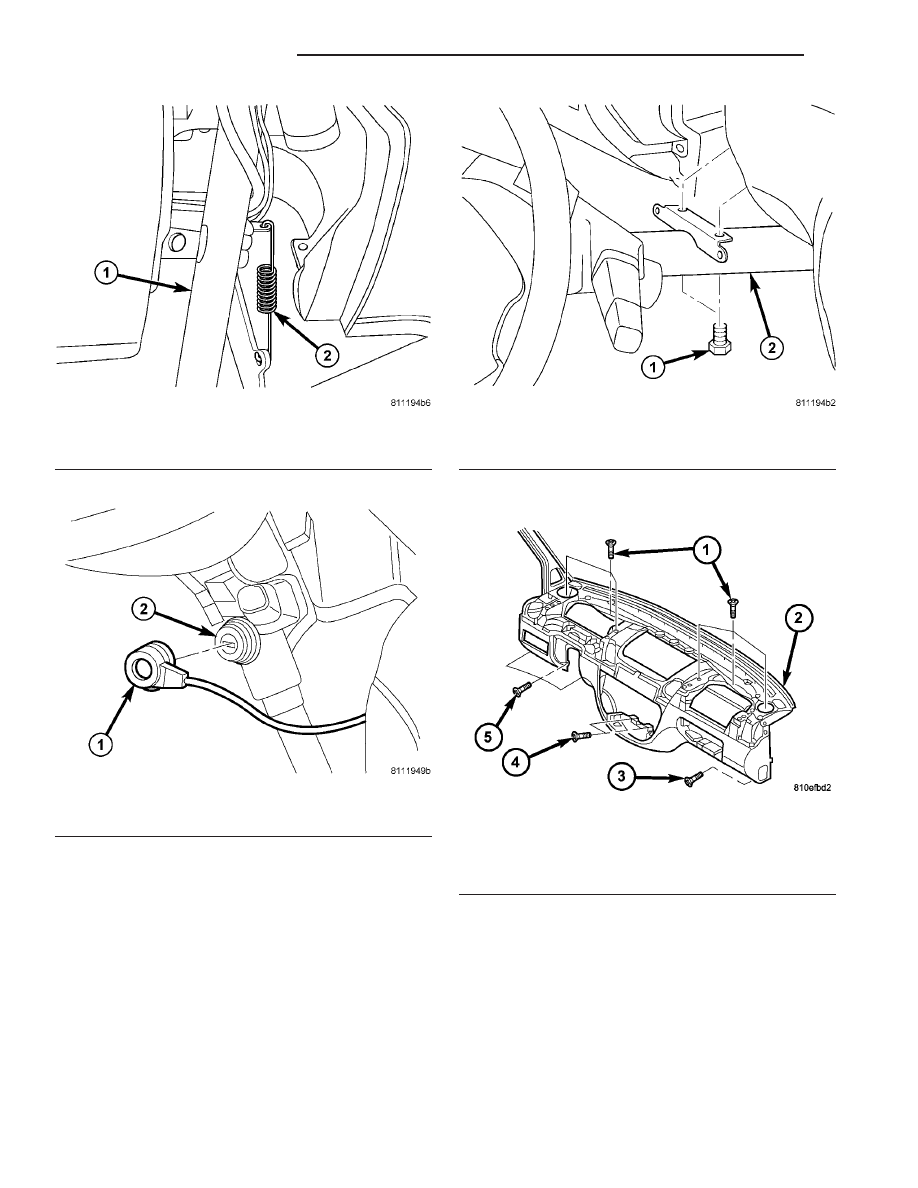

INSTRUMENT PANEL ASSEM- REMOVAL WARNING: ON VEHICLES EQUIPPED WITH AIR- • WHEN REMOVING A DEPLOYED AIRBAG, RUB- BER GLOVES, EYE PROTECTION, AND A LONG- • USE EXTREME CARE TO PREVENT ANY FOR- EIGN MATERIAL FROM ENTERING THE PASSEN- AIRBAG, OR BECOMING ENTRAPPED BETWEEN THE PASSENGER AIRBAG CUSHION THIS WARNING COULD RESULT IN OCCUPANT INJURIES UPON AIRBAG DEPLOY- MENT. • THE PASSENGER AIRBAG DOOR MUST NEVER BE PAINTED. REPLACEMENT PASSENGER (1) Disconnect and isolate the battery negative cable. (2) Remove radio. (Refer to 8 - ELECTRICAL/AU- DIO/RADIO - REMOVAL) (3) Remove glove compartment. (Refer to 23 - BODY/INSTRUMENT PANEL/GLOVE BOX - REMOVAL) (4) Remove cup holder. (Refer to 23 - BODY/IN- STRUMENT PANEL/CUP HOLDER - REMOVAL) (5) Remove instrument cluster. (Refer to 8 - ELEC- TRICAL/INSTRUMENT CLUSTER - REMOVAL) (6) Remove passenger airbag. (Refer to 8 - ELEC- TRICAL/RESTRAINTS/PASSENGER AIRBAG - REMOVAL) (7) Remove right and left speakers. (Refer to 8 - ELECTRICAL/AUDIO/SPEAKER - REMOVAL) (8) Remove center bezel. (Refer to 23 - BODY/IN- STRUMENT PANEL/INSTRUMENT PANEL CEN- (9) Remove air conditioning push-button control module. (Fig. 7) (10) Twist cover lock 1/4 turn and remove Power Distribution Center (PDC) cover. (Fig. 8) (11) Remove nut and screws and remove steering column shroud. (Fig. 9) Fig. 7 HVAC CONTROL MODULE 1 - CONTROL CABLES Fig. 8 POWER DISTRIBUTION CENTER COVER 1 - COVER LOCK VA INSTRUMENT PANEL 23 - 59 |
