6-18

Interior Comfort

Audio System

6-19

Interior Comfort

Audio System

Power/Volume/Sound Controls  ............................................................................................. 6-20
Clock ..................................................................................................................................... 6-22
Operating the Radio  .............................................................................................................. 6-24
Operating the Cassette Tape Player ....................................................................................... 6-26
Operating the Mini Disc (MD) Player ................................................................................... 6-28
Operating the Compact Disc (CD) Player ............................................................................. 6-30
Operating the In-Dash CD Changer  ...................................................................................... 6-32
Error Indications .................................................................................................................... 6-35

Audio Set

CD Player

In-dash CD Changer

Cassette Tape Player

Mini Disc (MD) Player

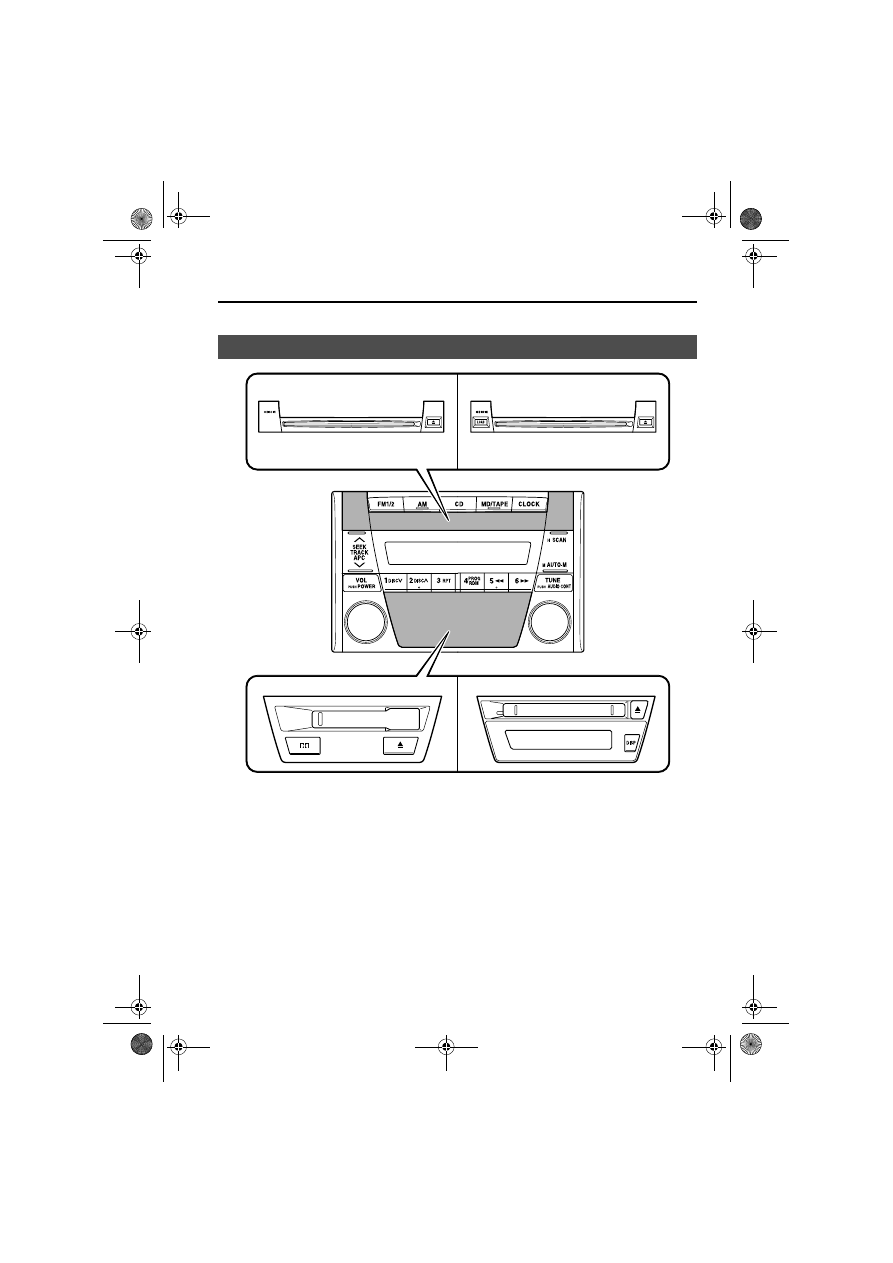

Illustration is of a representative audio unit.

6-20

Interior Comfort

Audio System

▼

▼

▼

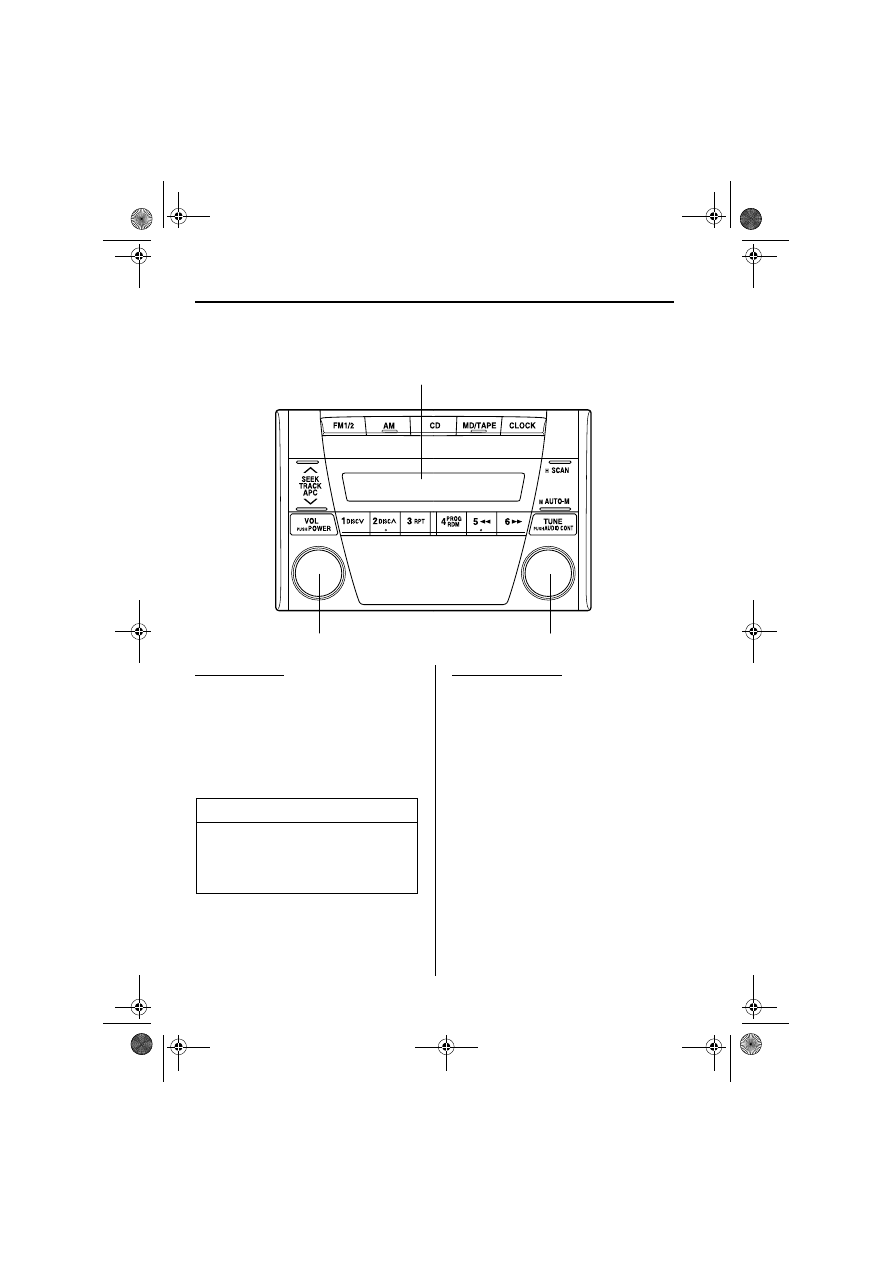

▼ Power/Volume/Sound Controls

Power ON/OFF

Turn the ignition switch to the ACC or
ON position.

Press the power/volume knob to turn the
audio system on.
Press the power/volume knob again to
turn the audio system off.

Volume adjustment

To adjust the volume, turn the power/
volume knob.

Turn the power/volume knob to the right
to increase volume, to the left to decrease
it.

Display

Audio control knob

Power/Volume knob

NOTE

To prevent the battery from being
discharged, do not leave the audio
system on for a long period when the
engine is not running.

6-21

Interior Comfort

Audio System

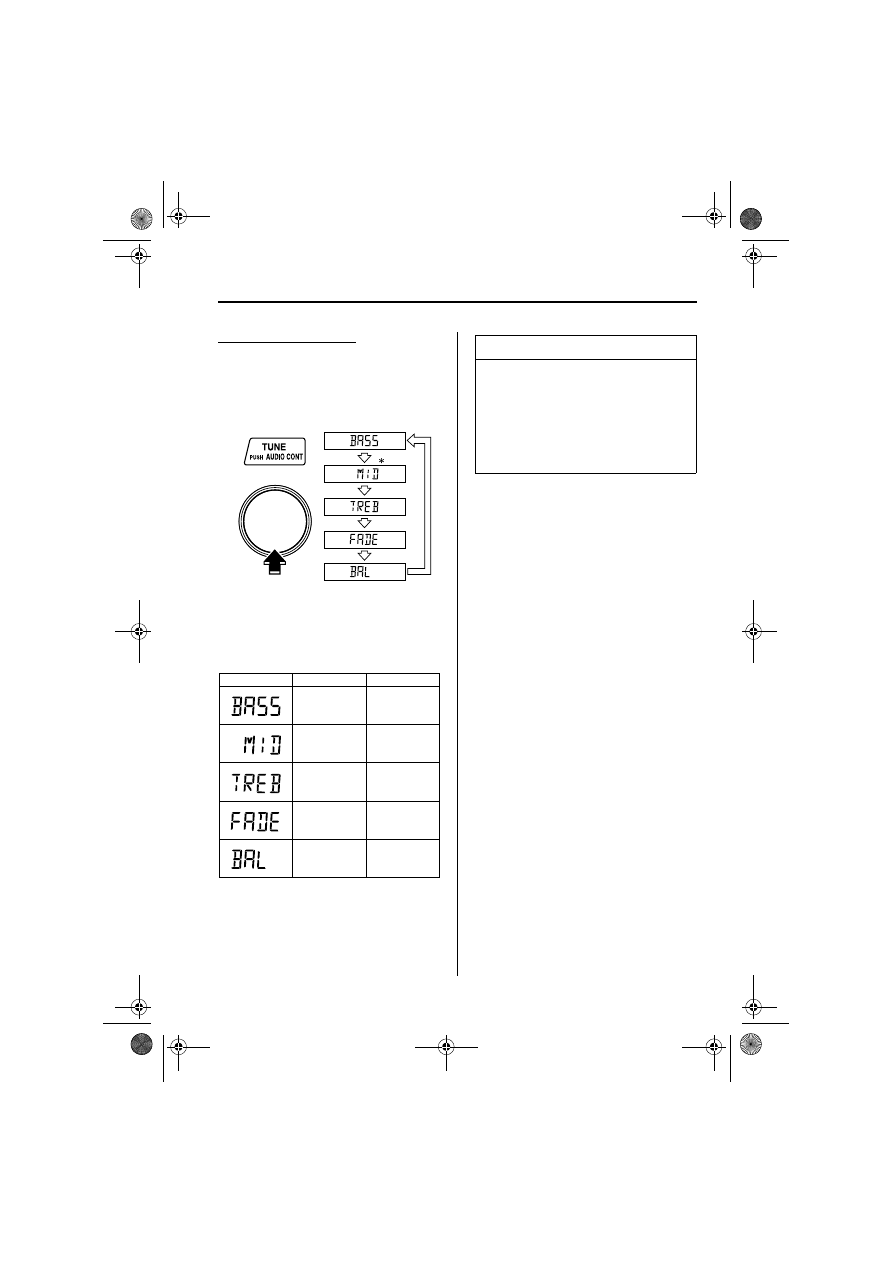

Audio sound adjustment

1. Press the audio control knob to select

bass, mid-range, treble, fade or balance
control. The selected function will be
indicated.

*Depending on the model, this

function, may not be available.

2. Turn the audio control knob to adjust

the selected functions as follows:

Indication

Turn Left

Turn Right

Decrease bass

Increase bass

Decrease

mid-range

Increase

mid-range

Decrease

treble

Increase

treble

Shift the

sound

to the front

Shift the

sound

to the rear

Shift the

sound

to the left

Shift the

sound

to the right

NOTE

About 5 seconds after selecting any
mode, the volume function will be
automatically selected. To reset bass,
mid-range, treble, fade, and balance,
press the audio control knob for 2
seconds. The unit will beep and "CL"
will be displayed.

6-22

Interior Comfort

Audio System

▼

▼

▼

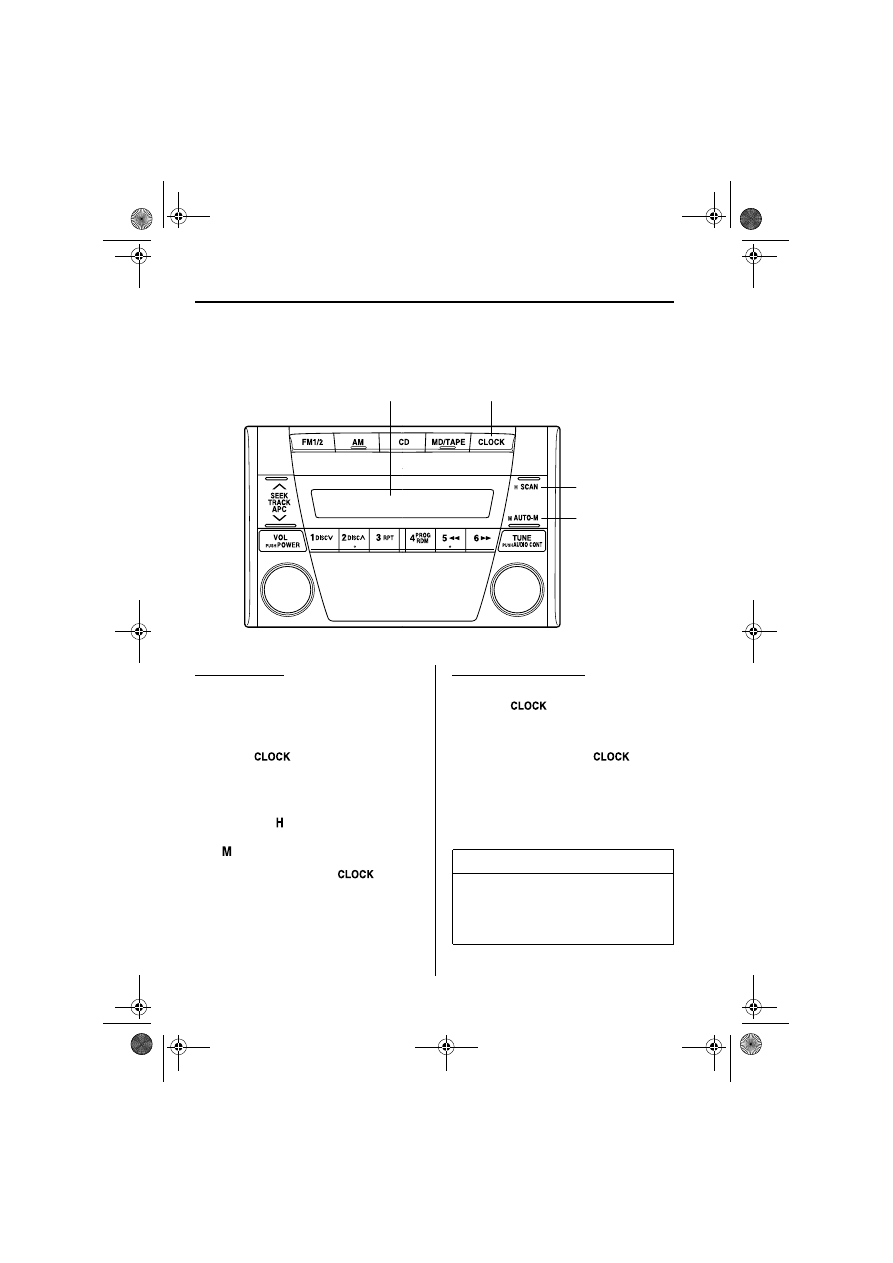

▼ Clock

Setting the time

The clock can be set at any time when the
ignition switch is in the ACC or ON
position.

1. To adjust the time, press the clock

button (

) for about 2 seconds

until a beep is heard.
The clock’s current time will flash.

2. To advance the hours, press the hour

set button (

). To advance the

minutes, press the minute set button
(

) while the time is flashing.

3. Press the clock button (

) again

to start the clock.

Exact hour adjustment

1. To set the exact hour, press the clock

button (

) for about 2 seconds

until a beep is heard.
The clock’s current time will flash.

2. Press the clock button (

) again

and the time will be adjusted as
follows:
 (Example)
12:01—12:29

→12:00

12:30—12:59

→1:00

Display

Clock button

Hour set
button

Minute set
button

NOTE

If the power supply to the unit is
interrupted (if the fuse blows or the
vehicle’s battery is disconnected), the
clock will need to be reset.

6-23

Interior Comfort

Audio System

Changing the display mode

The display on the unit can be changed by
pressing the clock button (

). This

alternates the display between time and
audio. When the clock mode has been
selected, the time will be displayed.

NOTE

If audio operation is selected while the
time mode is on, the selected audio
mode will be displayed for ten
seconds, then the display will revert to
the time mode.

6-24

Interior Comfort

Audio System

▼

▼

▼

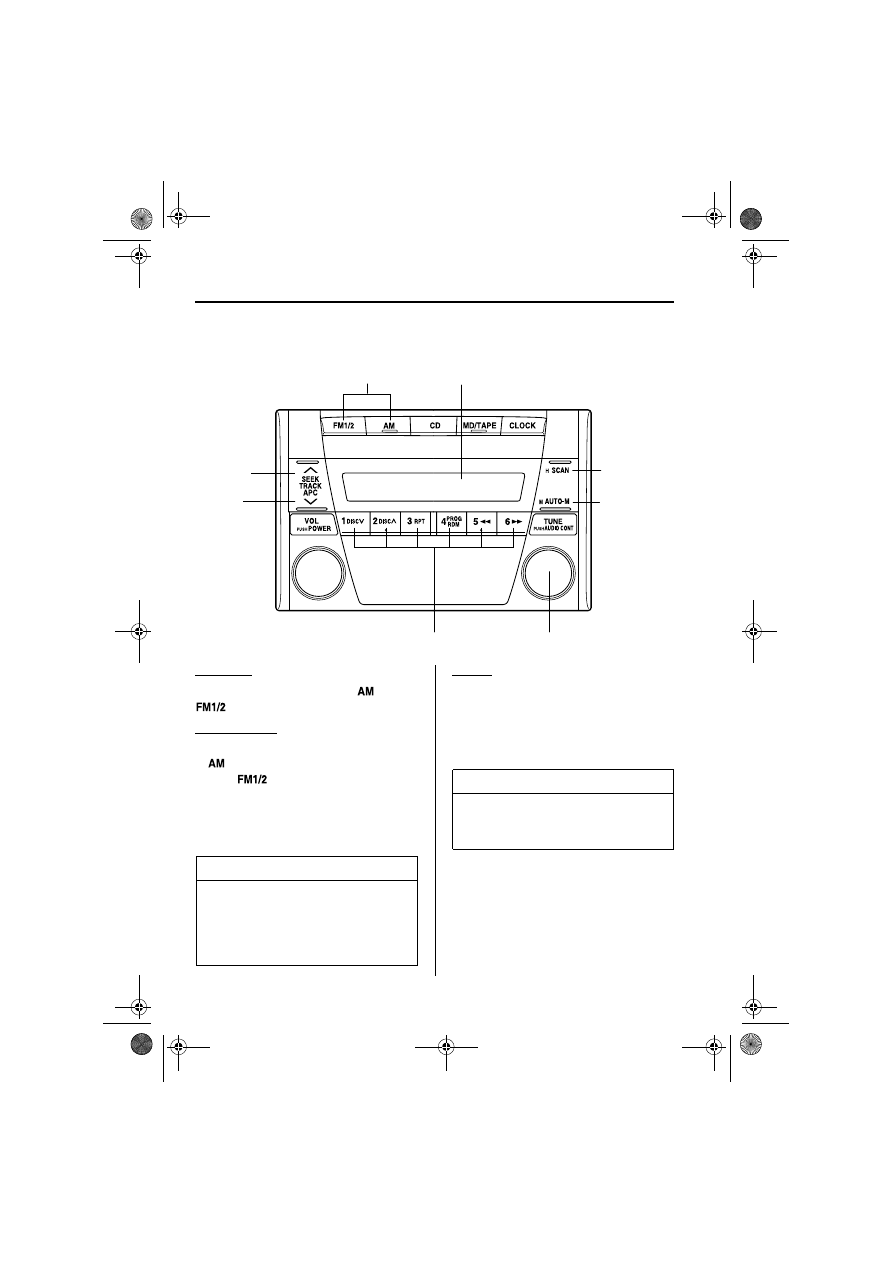

▼ Operating the Radio

Radio ON

Press a band selector button (

 or

) to turn the radio on.

Band selection

Choose AM by pressing the AM button
(

) and FM by pressing the FM1/2

button (

).

The selected mode will be indicated. If
FM stereo is being received, "ST" will be
displayed.

Tuning

The radio has the following tuning
methods: Manual, Seek, Scan, Preset
channel, and Auto memory tuning. The
easiest way to tune stations is to set them
on preset channels.

Manual tuning

Turning the manual tuning knob will
change the frequency higher or lower.

Band selector buttons

Display

Channel preset buttons

Scan button

Auto memory
button

Manual tuning knob

Seek tuning:
Higher
frequency

Lower
frequency

NOTE

If the FM broadcast signal becomes
weak, reception automatically changes
from STEREO to MONO for reduced
noise, and the "ST" indicator will go
out.

NOTE

If the power supply is interrupted (fuse
blows or the battery is disconnected),
the preset channels will be canceled.

6-25

Interior Comfort

Audio System

Seek tuning

Pressing the seek tuning button
(

,

) will cause the tuner to seek

a higher or lower frequency automatically.

Scan tuning

Press the scan button (

) to

automatically sample strong stations.
Scanning stops at each station for about 5
seconds. To hold a station, merely press
the scan button (

) again during this

interval.

Preset channel tuning

The six preset channels can be used to
store 6 AM and 12 FM stations.

1. To set a channel first select AM, FM1,

or FM2. Tune to the station you want.

2. Depress a channel preset button for

about 2 seconds until a beep is heard.
The preset channel number and station
frequency will be displayed. The
station is now held in the memory.

3. Repeat this operation for the other

stations and bands you want to store.
To tune one in the memory, select AM,
FM1, or FM2 and then press its
channel preset button. The station
frequency and the channel number will
be displayed.

Auto memory tuning

This is especially useful when driving in
an area where the local stations are not
known. Additional AM/FM stations can
be stored without disturbing the
previously set channels.

Press and hold the auto memory button
(

) for about 2 seconds until a beep

is heard; the system will automatically
scan and temporarily store the six
strongest stations of each selected band in
that area.

After scanning is completed, the strongest
station will be tuned and its frequency
displayed.
Press and release the auto memory button
(

) to recall stations from the auto-

stored stations. One stored station will be
selected each time; its frequency and
channel number will be displayed.

NOTE

If you continue to press and hold the
button, the frequency will continue
changing without stopping.

NOTE

If the power supply is interrupted (fuse
blows or the battery is disconnected),
the preset channels will be canceled.

NOTE

If no stations can be tuned after
scanning operations, "A" will be
displayed.

6-26

Interior Comfort

Audio System

▼

▼

▼

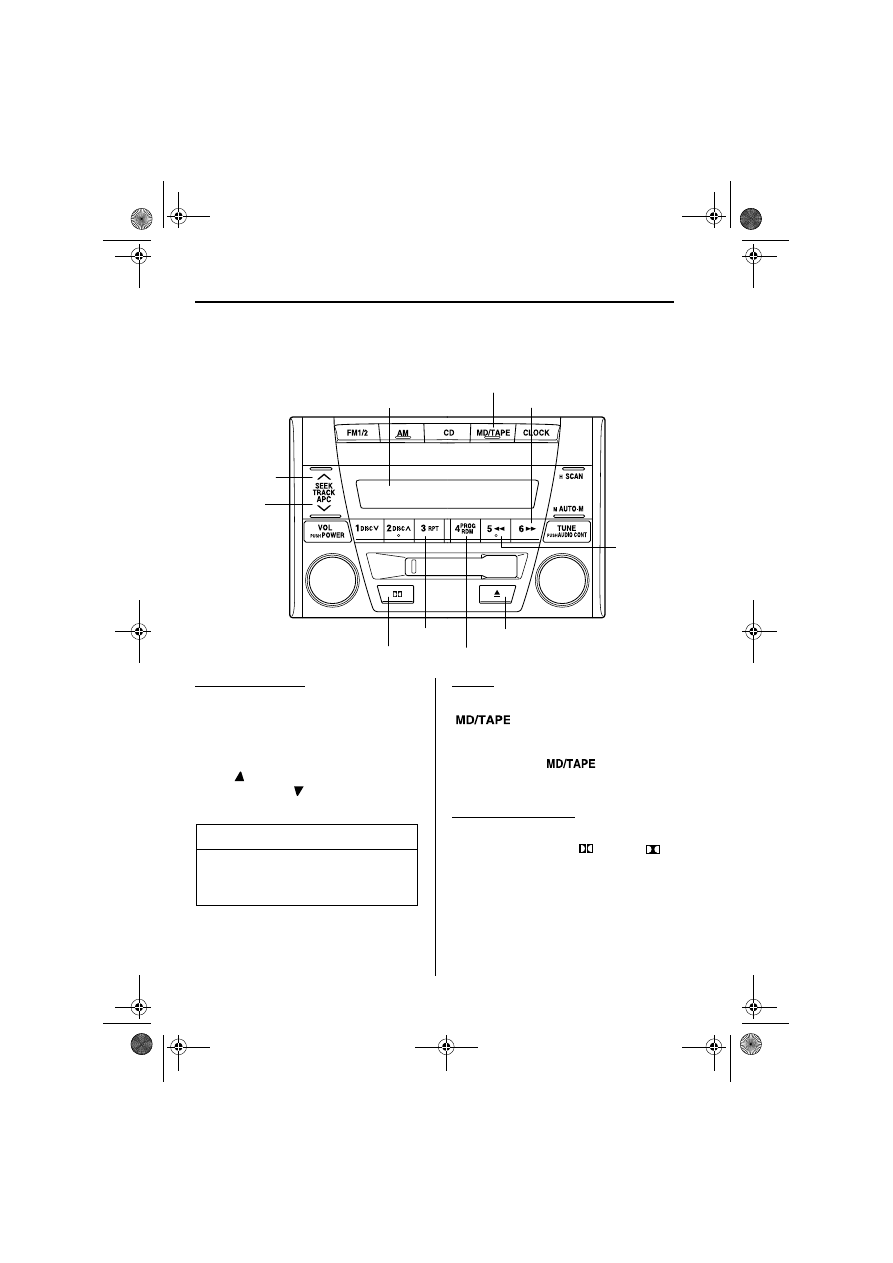

▼ Operating the Cassette Tape Player

Cassette tape insert

Insert the cassette tape into the slot, open
edge to the right and cassette tape will
begin play and "TAPE" will be displayed.
At the end of the cassette tape, the unit
automatically reverses cassette tape play.
When

 is lit, the cassette tape’s top side

is playing. When

 is lit, the bottom

side is on.

Playing

Press the cassette tape play button
(

) to start playing when a

cassette tape is in the unit. If there isn’t a
cassette tape in the unit when the cassette
tape play button (

) is pressed,

"NO TAPE" will flash on and off in
sequence.

Dolby noise reduction

When using a tape with Dolby NR*, push
the Dolby NR button (

). The



symbol will be displayed. To play a tape
without Dolby NR, push the button once
again.

Display

APC button:
(next program)

(one being
played)

Cassette tape play button

Cassette tape eject button

Fast-forward button

Program button

Dolby NR button

Rewind
button

Repeat button

NOTE

When a metal tape is inserted, the
player will automatically compensate
for it and "MTL" will be displayed.

6-27

Interior Comfort

Audio System

* Noise reduction system manufactured
under license from Dolby Laboratories
Licensing Corporation.
Dolby and the double-D symbol

 are

trademarks of Dolby Laboratories
Licensing Corporation.

Ejecting the cassette tape

Press the cassette tape eject button
(

) to eject the cassette tape.

Fast forward/Rewind

Press the fast-forward button (

) to

fast-forward.
Press the rewind button (

) to rewind.

To stop this operation and play the
cassette tape, press the button again.

Reversing

Press the program button (

) to

change cassette tape-playing direction.

Automatic program control (APC)

APC is used to find the beginning of
either the next program or the one being
played.

Press the APC button (

) to the

beginning of the next selection.
Press the APC button (

) to the

beginning of the one being played. To
stop this operation and play the cassette
tape, press the button again.

If APC detects 15 seconds of blank space
it will automatically advance the tape to
the next selection.

Repeat play

This operation makes it possible to listen
to a selection repeatedly.

Press the repeat button (

) during

play. The current selection playing will be
repeated ("RPT" will be displayed).
Press the repeat button (

) once again

to cancel repeat play.

NOTE

The cassette tape can be ejected when
the ignition switch is in the OFF
position.

NOTE

When the cassette tape ends during
fast forward or rewind, it automatically
stops and starts playing.

NOTE

When the cassette tape ends, the unit
automatically reverses play.

NOTE

APC may not operate properly if

• A tape was recorded at a low level.
• A tape has long, silent intervals.
• A tape is a live recording.
• A tape has very short intervals of

less than 3 seconds.

NOTE

RPT may not operate properly if

• A tape was recorded at a low level.
• A tape has long, silent intervals.
• A tape is a live recording.
• A tape has very short intervals of

less than 3 seconds.

6-28

Interior Comfort

Audio System

▼

▼

▼

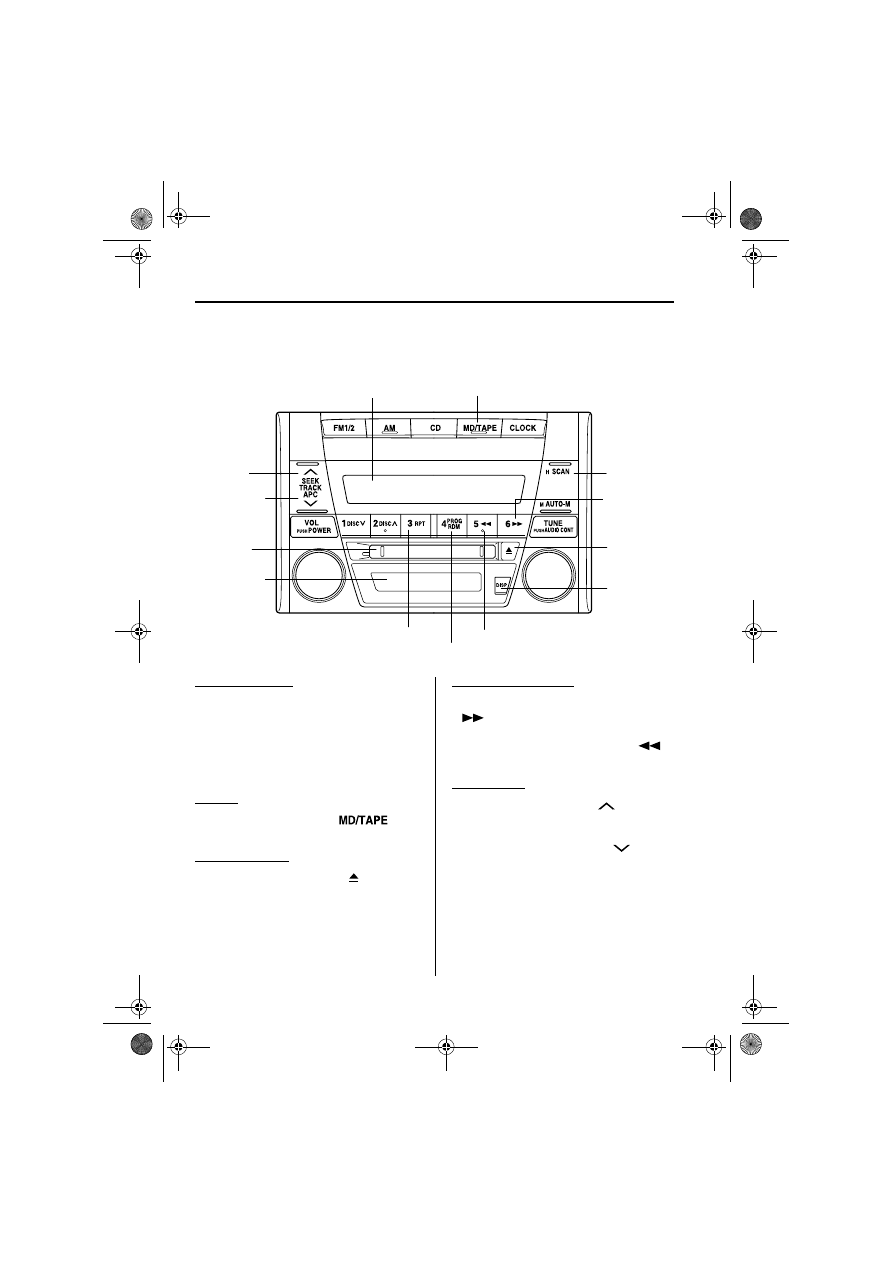

▼ Operating the Mini Disc (MD) Player

Inserting the MD

Insert the MD, label-side up with the
arrow pointed to the slot. The auto-
loading mechanism will set the MD and
begin play. There will be a short lapse
before play begins while the player reads
the digital signals on the MD.

Playing

Press the MD play button (

) to

start playing when a MD is in the unit.

Ejecting the MD

Press the MD eject button (

) to eject

the MD.

Fast-forward/Reverse

Press and hold the fast-forward button
(

) to advance through a track at high

speed.
Press and hold the reverse button (

)

to reverse through a track at high speed.

Track search

Press the track up button (

) once to

skip forward to the beginning of the next
track.
Press the track down button (

) once

to skip back to the beginning of the
current track.

Display

Track up
button

Track down
button

MD play button

Reverse button

Scan
button

Repeat button

MD display

MD slot

Random button

MD eject
button

Display
button

Fast-
forward
button

6-29

Interior Comfort

Audio System

Music scan

This feature helps to find a program by
playing about the first 10 seconds of each
track.

Press the scan button (

) during play

to start scan play operation (the track
number will flash).
Press the scan button (

) once again

to cancel scan play.

Repeat play

This feature makes it possible to listen to
a selection repeatedly.

Press the repeat button (

) during

play. The current selection will be
repeated ("RPT" will be displayed).
Press the repeat button (

) once again

to cancel repeat play.

Random play

This feature allows the MD player to
randomly select the order of the songs.

Press the random button (

) during

play. The next selection will be randomly
selected ("RDM" will be displayed).
Press the random button (

) once

again to cancel random play.

Changing the MD display

To change the MD display during MD
play, press and hold the display button
(

) for about half a second to advance

through each of the following displays:

Long disc or song titles

When disc or song titles exceed 10 letters
or numerals, press the display button
(

) to display the remaining part of

the title.

NOTE

If the unit is left in scan, normal play
will resume where scan was selected.

NOTE

If there is no song or disc title recorded
on the MD, "NO TITLE" will be
displayed.

Song title

No display

Disc title

6-30

Interior Comfort

Audio System

▼

▼

▼

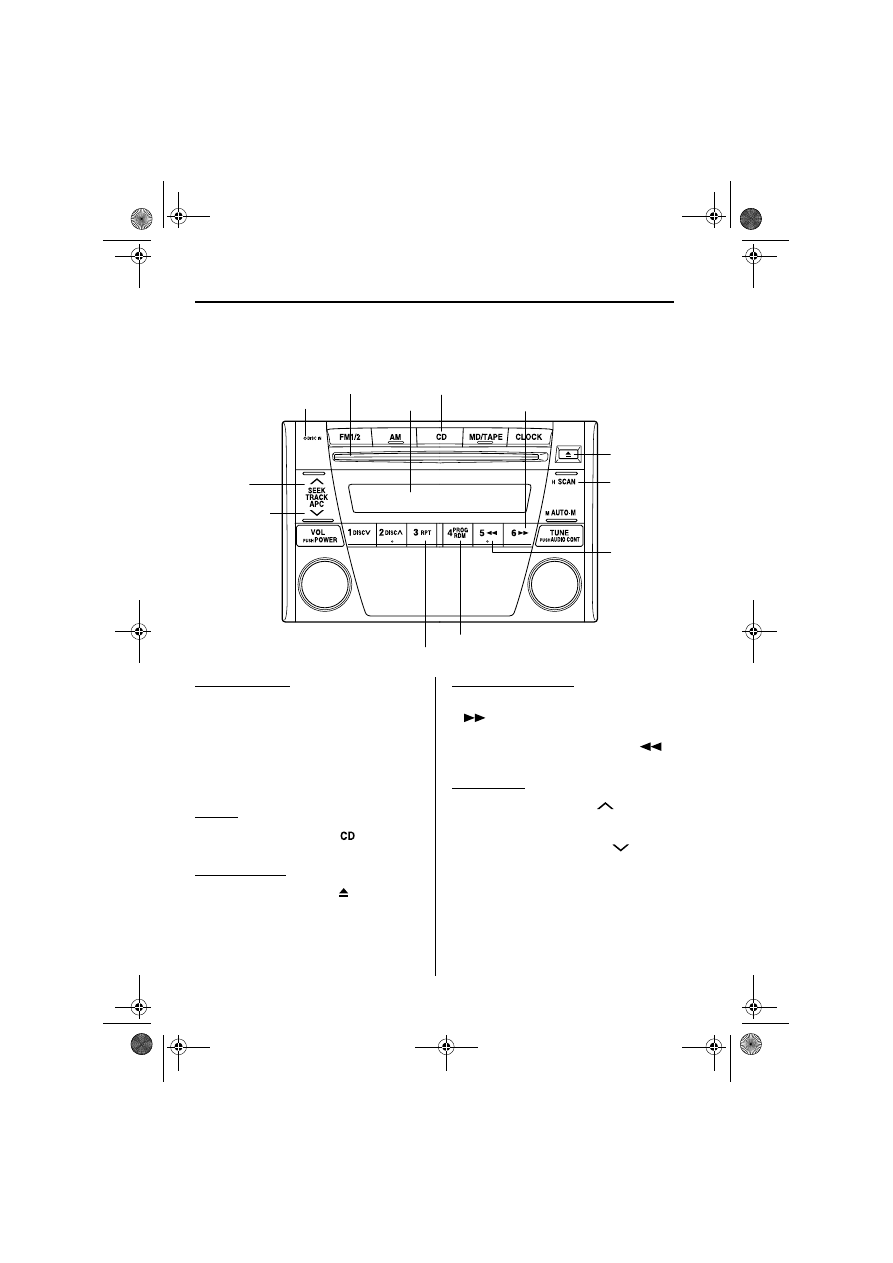

▼ Operating the Compact Disc (CD) Player

Inserting the CD

Insert the CD into the slot, label-side up.
The auto-loading mechanism will set the
CD and begin play. There will be a short
lapse before play begins while the player
reads the digital signals on the CD.
The disc-in indicator will illuminate and
the track number will be displayed.

Playing

Press the CD play button (

) to start

playing when a CD is in the unit.

Ejecting the CD

Press the CD eject button (

) to eject the

CD.

Fast-forward/Reverse

Press and hold the fast-forward button
(

) to advance through a track at high

speed.
Press and hold the reverse button (

)

to reverse through a track at high speed.

Track search

Press the track up button (

) once to

skip forward to the beginning of the next
track.
Press the track down button (

) once

to skip back to the beginning of the
current track.

Display

CD slot

Disc-in indicator

    CD eject

button

CD play button

Random button

Repeat button

Scan
button

Fast-forward button

Reverse
button

Track up
button

Track down
button

6-31

Interior Comfort

Audio System

Music scan

This feature helps to find a program by
playing about the first 10 seconds of each
track.

Press the scan button (

) during play

to start scan play operation (the track
number will flash).
Press the scan button (

) once again

to cancel scan play.

Repeat play

This feature makes it possible to listen to
a selection repeatedly.

Press the repeat button (

) during

play. The current selection will be
repeated ("RPT" will be displayed).
Press the repeat button (

) once again

to cancel repeat play.

Random play

This feature allows the CD player to
randomly select the order of the songs.

Press the random button (

) during

play. The next selection will be randomly
selected ("RDM" will be displayed).
Press the random button (

) once

again to cancel random play.

NOTE

If the unit is left in scan, normal play
will resume where scan was selected.

6-32

Interior Comfort

Audio System

▼

▼

▼

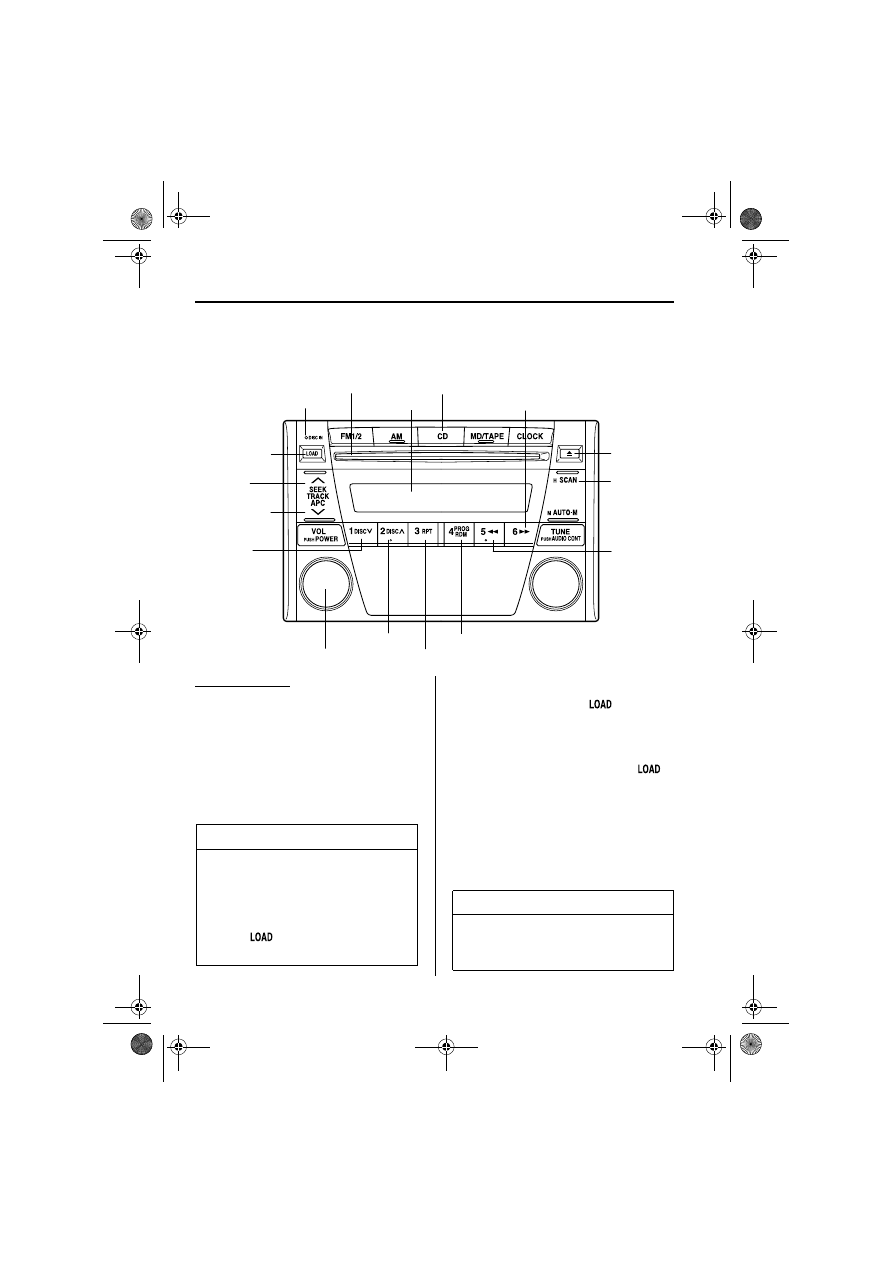

▼ Operating the In-Dash CD Changer

Inserting the CD

The CD must be label-side up when
inserting. The auto-loading mechanism
will set the CD and begin play. There will
be a short lapse before play begins while
the player reads the digital signals on the
CD.
The disc number and the track number
will be displayed.

Normal insertion

1. Press the load button (

).

2. When "In" is displayed, insert the CD.

Inserting CDs into desired tray number

1. Press and hold the load button (

)

for about 2 seconds until a beep is
heard.

2. Press the channel preset button for the

desired tray number within 5 seconds
after the beep is heard.

3. When "In" is displayed, insert the CD.

Display

CD slot

Disc-in indicator

    CD eject

button

CD play button

Random button

Repeat button

Disc up button

Scan
button

Fast-forward button

Reverse
button

Track up
button

Track down
button

Disc down
button

Load button

Power/Volume knob

NOTE

A CD cannot be inserted while the
display reads "WAIT". A beeping
sound can be heard during this waiting
time. Simultaneously pressing the
power/volume knob and the load
button (

) for about 2 seconds will

turn this beeping sound ON or OFF.

NOTE

The CD can not be inserted to the
desired tray number if the number is
already occupied.

6-33

Interior Comfort

Audio System

Multiple insertion

1. Press and hold the load button (

)

for about 2 seconds until a beep is
heard.

2. When "In" is displayed, insert the CD.

3. When "In" is displayed again, insert

the next CD.

Ejecting the CD

Normal ejection

1. Press the CD eject button (

). The

disc number and "OUT" will be
displayed.

2. Pull out the CD.

Ejecting CDs from desired tray number

1. Press and hold the CD eject button (

)

for about 2 seconds until a beep is
heard.

2. Press the channel preset button for the

desired CD number within 5 seconds
after the beep is heard.

3. Pull out the CD.

Multiple ejection

1. Press and hold the CD eject button

(

) for about 2 seconds until a beep is

heard.

2. Wait 5 seconds or press the CD eject

button (

) again within 5 seconds

after the beep is heard.

3. Pull out the CD, then the next CD will

be ejected.

Playing

Press the CD play button (

) to start

playing when a CD is in the unit.

Fast-forward/Reverse

Press and hold the fast-forward button
(

) to advance through a track at high

speed.
Press and hold the reverse button (

) to

reverse through a track at high speed.

Track search

Press the track up button (

) once to

skip forward to the beginning of the next
track.
Press the track down button (

) once to

skip back to the beginning of the current
track.

NOTE

The first-inserted CD will be played
automatically when:

• No CD is inserted within 15

seconds after "In" is displayed.

• The CD trays are full.

NOTE

When the CD is ejected during play,
the next CD will be played
automatically.

NOTE

• CDs will be ejected starting with the

one with the lowest number.

• All CDs in the tray will be ejected

continuously.

• CDs can be ejected when the

ignition switch is off. Press and hold
the CD eject button (

) for about 2

seconds and all CDs will eject.















Content   ..  7  8  9  10   ..
