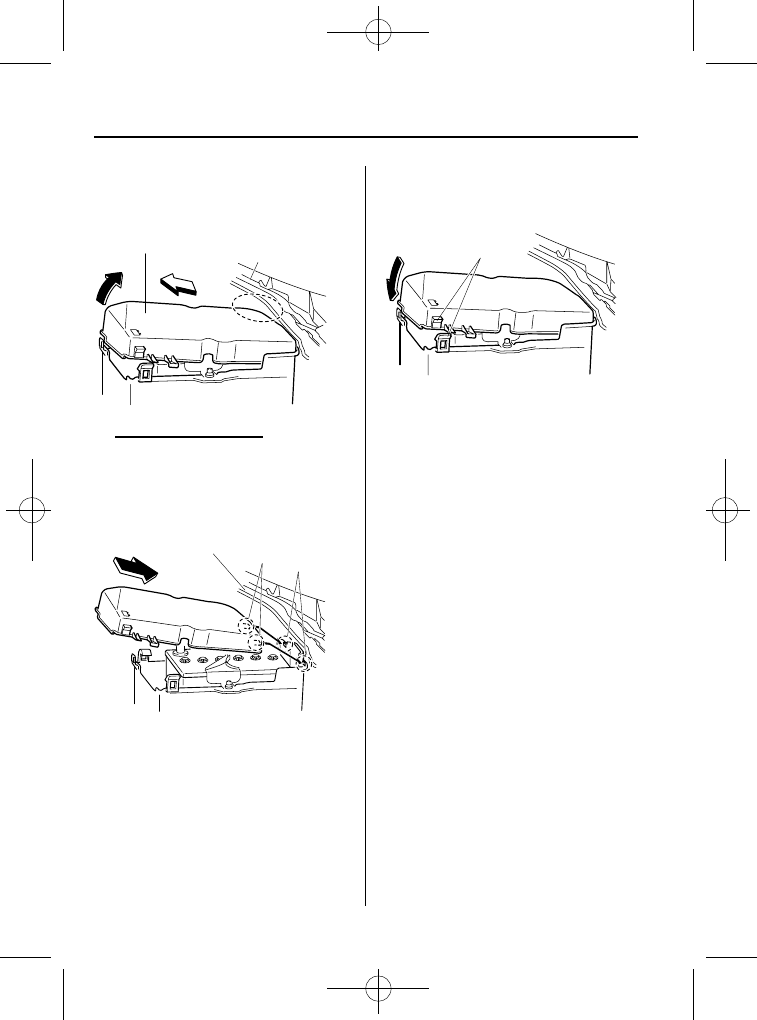

3 Pull out the battery cover being

careful not to allow it to contact
the cowl grille.

Battery cover

Cowl grille

Installing battery cover
1 Being careful not to contact the

cowl grille, insert the tabs on the
one end of the battery cover into
the holes of the battery tray and
engage the tabs.

Cowl grille

Tabs

Holes

2 Attach the clips on both sides of

the battery cover.

Clip

2. Make sure the booster battery is 12 V

and that its negative terminal is
grounded.

3. If the booster battery is in another

vehicle, don't allow both vehicles to
touch. Turn off the engine of the
vehicle with the booster battery and all
unnecessary electrical loads in both
vehicles.

4. Connect the jumper cables in the exact

sequence as in the illustration.

l

Connect one end of a cable to the
positive terminal on the discharged
battery (1).

l

Attach the other end to the positive
terminal on the booster battery (2).

l

Connect one end of the other cable
to the negative terminal of the
booster battery (3).

l

Connect the other end to the ground
point indicated in the illustration
away from the discharged battery
(4).

5. Start the engine of the booster vehicle

and run it a few minutes. Then start the
engine of the other vehicle.

7-20

In Case of an Emergency

Emergency Starting

Mazda5_8FN4-EA-16G_Edition1 Page328
Monday, May 23 2016 7:36 PM

Black plate (329,1)

6. When finished, carefully disconnect the

cables in the reverse order described in
the illustration.

NOTE

Verify that the covers are securely installed.

Push-Starting

Do not push-start your Mazda.

WARNING

Never tow a vehicle to start it:

Towing a vehicle to start it is
dangerous. The vehicle being towed
could surge forward when its engine
starts, causing the two vehicles to
collide. The occupants could be
injured.

CAUTION

Do not push-start a vehicle that has
a manual transaxle. It can damage
the emission control system.

NOTE

You can't start a vehicle with an automatic
transaxle by pushing it.

In Case of an Emergency

Emergency Starting

7-21

Mazda5_8FN4-EA-16G_Edition1 Page329
Monday, May 23 2016 7:36 PM

Black plate (330,1)

Towing Description

We recommend that towing be done only
by an Authorized Mazda Dealer or a
commercial tow-truck service.

Proper lifting and towing are necessary to
prevent damage to the vehicle.
Government and local laws must be
followed.

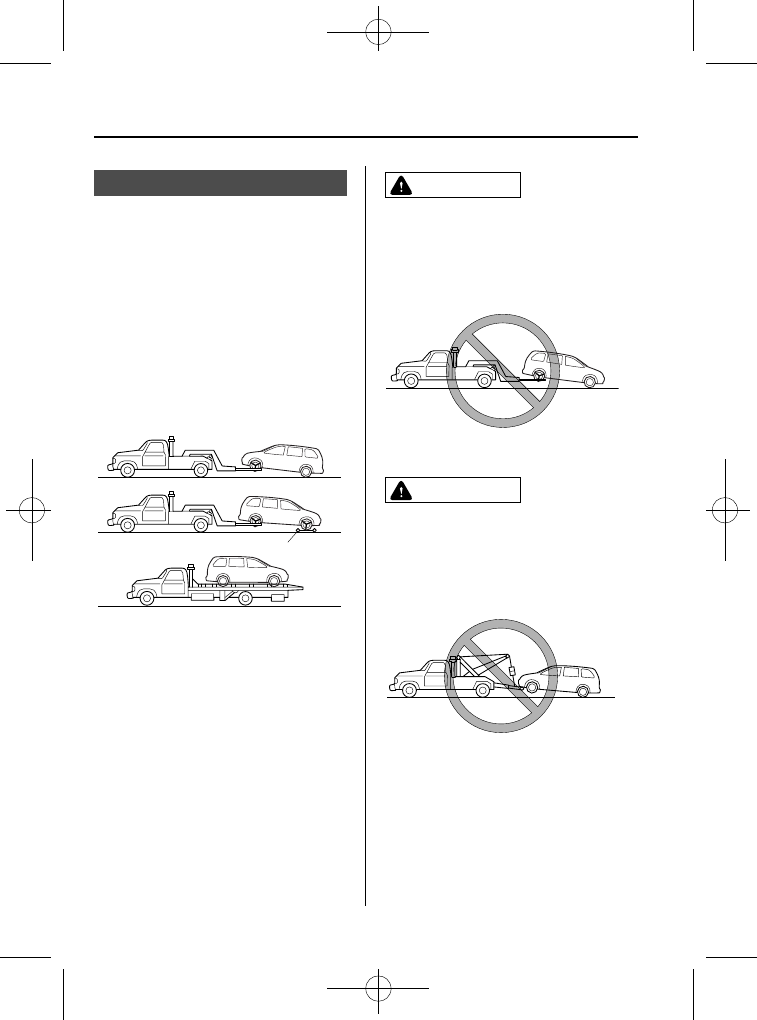

A towed vehicle usually should have its
drive wheels (front wheels) off the
ground. If excessive damage or other
conditions prevent this, use wheel dollies.

Wheel dollies

When towing with the rear wheels on the
ground, release the parking brake.

CAUTION

Do not tow the vehicle pointed
backward with driving wheels on the
ground. This may cause internal
damage to the transaxle.

CAUTION

Do not tow with sling-type
equipment. This could damage your
vehicle. Use wheel-lift or flatbed
equipment.

7-22

In Case of an Emergency

Emergency Towing

Mazda5_8FN4-EA-16G_Edition1 Page330
Monday, May 23 2016 7:36 PM

Black plate (331,1)

Tiedown Hooks

í

CAUTION

Do not use the front and rear
tiedown eyelets for towing the
vehicle.
They have been designed only for
securing the vehicle to a transport
vessel during shipping.
Using the eyelets for any other
purpose could result in the vehicle
being damaged.

qTiedown Hook-Front

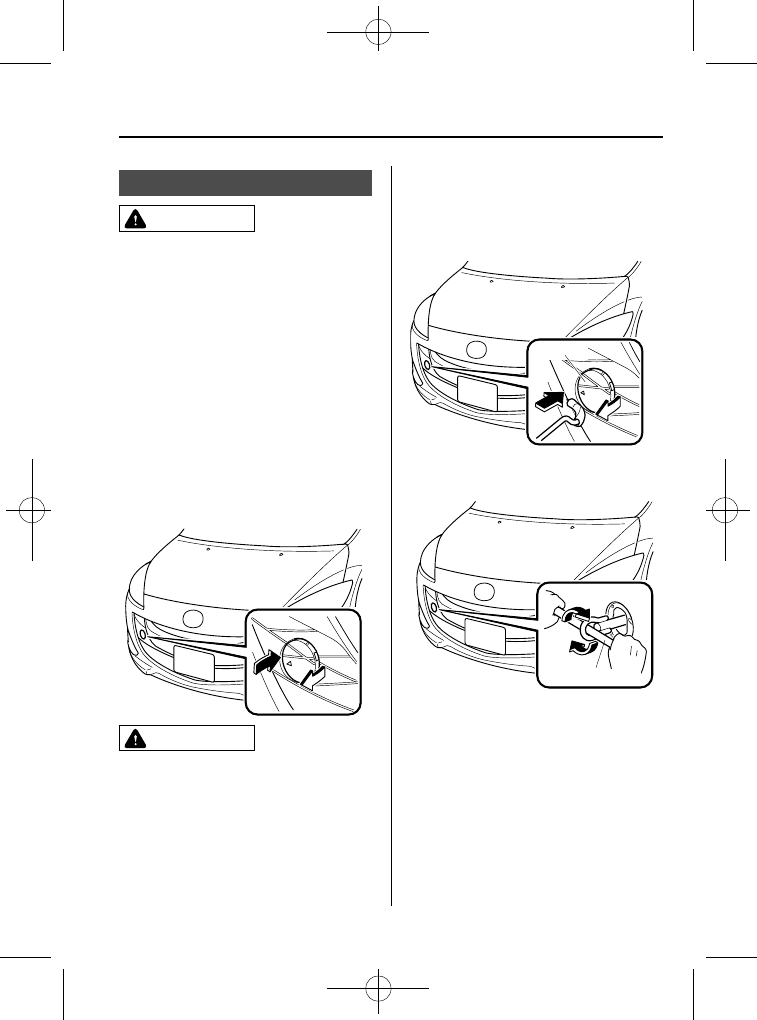

1. Remove the tiedown eyelet and the lug

wrench from the trunk (page 7-3).

2. Press the marking on the cover as

shown in the figure to remove the
cover.

CAUTION

The cap cannot be completely
removed. Do not use excessive force
as it may damage the cap or scratch
the painted bumper surface.

NOTE

If it is difficult to remove the tiedown eyelet,
wrap the jack lever with a cloth as shown in
the figure and press the marking on the cover
to remove it.

Cover

3. Securely install the tiedown eyelet

using the lug wrench.

Lug wrench

In Case of an Emergency

Emergency Towing

7-23

í

Some models.

Mazda5_8FN4-EA-16G_Edition1 Page331
Monday, May 23 2016 7:36 PM

Black plate (332,1)

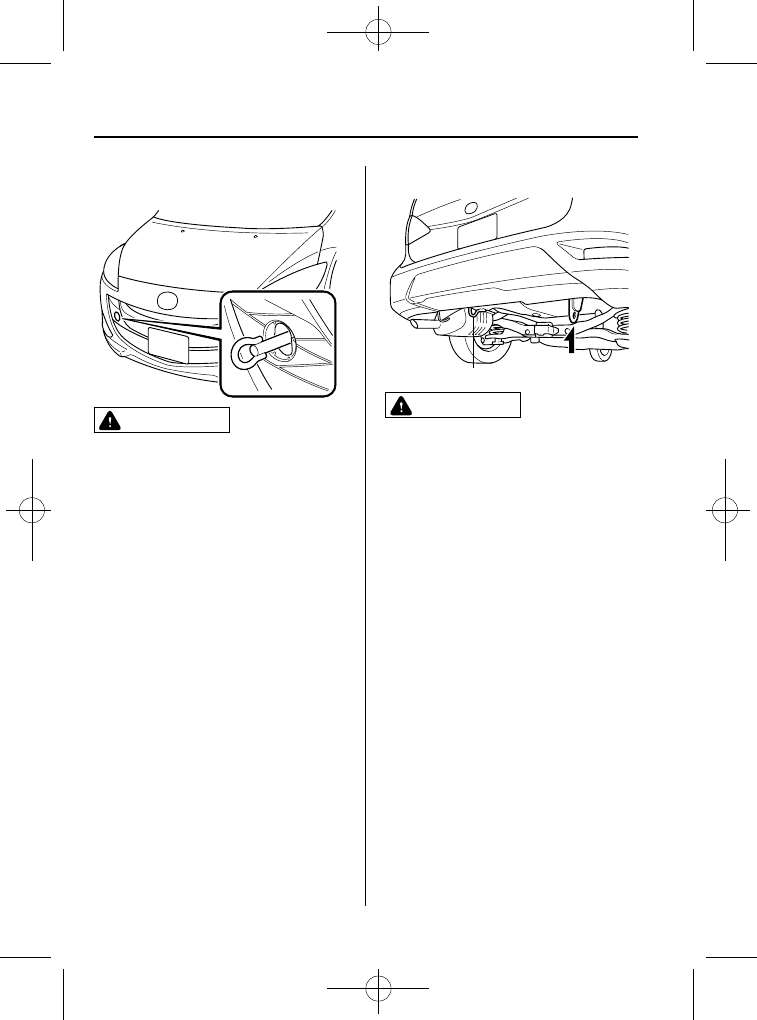

4. Hook the tying rope to the tiedown

eyelet.

CAUTION

If the tiedown eyelet is not securely
tightened, it may loosen or disengage
from the bumper when tying down
the vehicle. Make sure that the
tiedown eyelet is securely tightened
to the bumper.

qTiedown Hooks-Rear

Tiedown hook

CAUTION

The rear tiedown hook is designed
only for lashing the vehicle during
overseas transport. Do not use the
rear tiedown hook for any other use
such as transporting the vehicle on
trucks or railway.

7-24

In Case of an Emergency

Emergency Towing

Mazda5_8FN4-EA-16G_Edition1 Page332
Monday, May 23 2016 7:36 PM

Black plate (333,1)

Recreational Towing

An example of

“recreational towing” is

towing your vehicle behind a motorhome.
The transaxle is not designed for towing
this vehicle on all 4 wheels.
When doing recreational towing refer to

“Towing Description” (page 7-22) and

“Tiedown Hook” (page 7-23) and
carefully follow the instructions.

In Case of an Emergency

Emergency Towing

7-25

Mazda5_8FN4-EA-16G_Edition1 Page333
Monday, May 23 2016 7:36 PM

Black plate (334,1)

7-26

Mazda5_8FN4-EA-16G_Edition1 Page334
Monday, May 23 2016 7:36 PM

Black plate (335,1)

8

Maintenance and Care

How to keep your Mazda in top condition.

Introduction .................................................................................. 8-2

Introduction ............................................................................... 8-2

Scheduled Maintenance ................................................................ 8-4

Scheduled Maintenance ............................................................ 8-4

Owner Maintenance ..................................................................... 8-7

Owner Maintenance Schedule .................................................. 8-7
Owner Maintenance Precautions ............................................... 8-8
Engine Compartment Overview .............................................. 8-10
Engine Oil ............................................................................... 8-11
Engine Coolant ....................................................................... 8-12
Brake/Clutch Fluid .................................................................. 8-14
Power Steering Fluid ............................................................... 8-15
Automatic Transaxle Fluid (ATF)

í

........................................ 8-15

Washer Fluid ........................................................................... 8-17
Body Lubrication .................................................................... 8-18
Wiper Blades ........................................................................... 8-18
Battery ..................................................................................... 8-22
Tires ........................................................................................ 8-26
Light Bulbs ............................................................................. 8-32
Fuses ....................................................................................... 8-41

Appearance Care ........................................................................ 8-46

How to Minimize Environmental Paint Damage .................... 8-46
Exterior Care ........................................................................... 8-48
Interior Care ............................................................................ 8-53
