Снятие и установка генератора

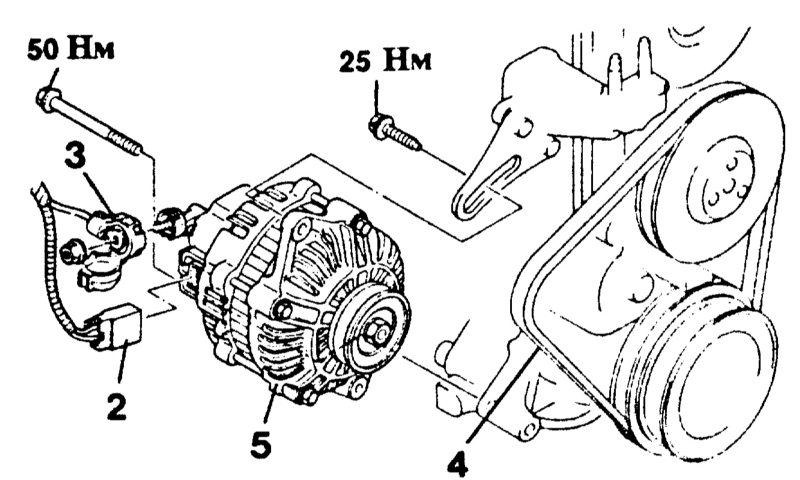

Бензиновый двигатель
Снятие
|
|
- Отключить кабель массы от батареи.
|
|
При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.
|
|
- Отключить многоконтактный штекер -2- позади генератора.
|
- Отвинтить основной кабель -3- от клеммы
В.
- Снять клиновой ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка/натяжение клинового ремня.
- Отвинтить болты на кронштейне генератора, а также на натяжной скобе и снять генератор.
|
|
Установка
|
|
- Вставить генератор и привинтить к кронштейну, не затягивая окончательно.
- Вставить натяжной болт.
- Проверить износ клинового ремня, при необходимости заменить.
- Наложить и натянуть клиновой ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка/натяжение клинового ремня.
- Затянуть болт крепления с усилием
50 Нм, натяжной болт с усилием
25 Нм.
- Подключить к генератору электрические провода.
- Подключить кабель массы к батарее.
- Если имеются, установить время на часах и задать защитный код радиоприемника.
|
|

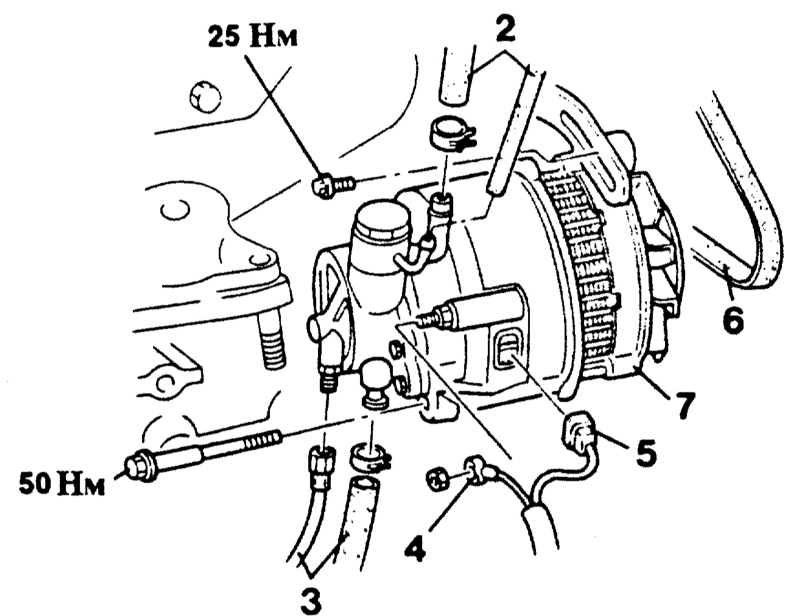

Дизельный двигатель
Снятие
|
|
- Отключить кабель массы от батареи.
|
|
При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.
|
- Поднять переднюю часть автомобиля, см. Главу Введение.
|

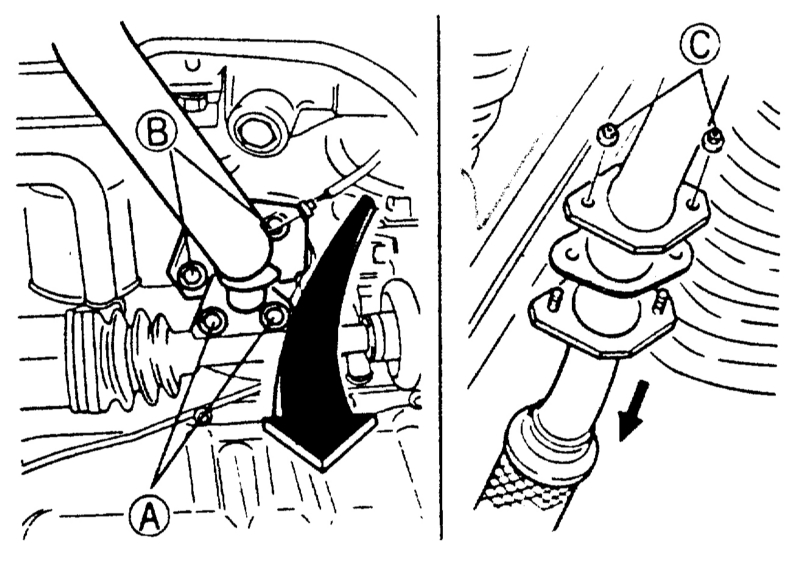

- Отвинтить приемную трубу глушителя.
|
|
- Отключить вакуумные шланги -2-, предварительно ослабив и сдвинув хомуты.
|
- Отсоединить масляные шланги -3-. Собрать вытекающее масло. Накрыть окружающие детали тряпкой.
- Отсоединить многоконтактный штекер -5- позади генератора.
- Отвинтить основной кабель -4- от клеммы В.
- Снять клиновой ремень -6-, см. Главу Бензиновые двигатели, Раздел Снятие и установка/натяжение клинового ремня.
- Отвинтить болты на кронштейне генератора, а также на натяжной скобе и вынуть генератор -7- вниз.
|
|
Установка
|
|
- Вставить генератор и привинтить к кронштейну, не затягивая окончательно.
- Вставить натяжной болт.
- Проверить износ клинового ремня, при необходимости заменить.
- Наложить и натянуть клиновой ремень, см. Главу Бензиновые двигатели, Раздел Снятие и установка/натяжение клинового ремня.
- Затянуть болт крепления с усилием
50 Нм, натяжной болт c усилием
25 Нм.
|
|
