8.3.6. Блокировочный выключатель

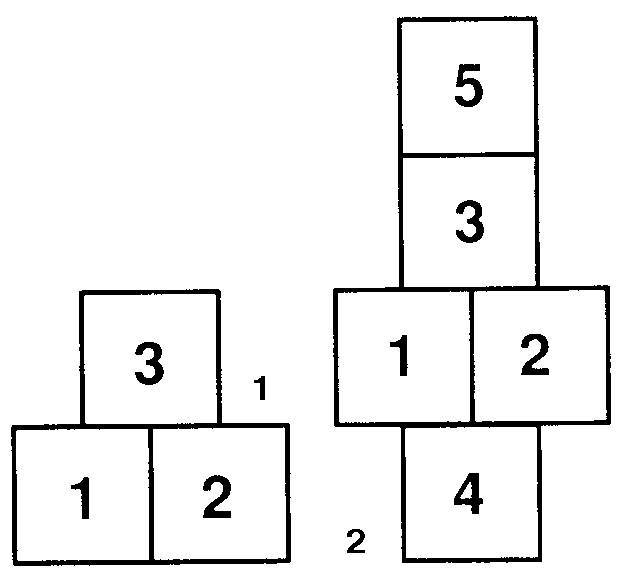

Разъемы подключения блокировочного выключателя
|
|
1. 3-штырьковый разъем подключения
2. 5-штырьковый разъем подключения |
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Проверьте, чтобы выключатель замыкал цепь при нажатии
на педаль сцепления. При этом между клеммами 1 и 2 разъема подключения
должна быть проводимость. Когда педаль отпущена, выключатель должен
размыкать цепь. Отрегулируйте или замените выключатель, если необходимо.
|
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините разъем подключения выключателя.
Далее, в зависимости от модели, поверните выключатель на 90° и снимите
его с крепежного кронштейна или открутите два крепежных винта и снимите
выключатель.
|
| 2. Установка проводится в обратном порядке
снятия.
|
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Открутите крепежные гайки и измените положение выключателя,
как необходимо. Затяните крепежные гайки.
|
|
