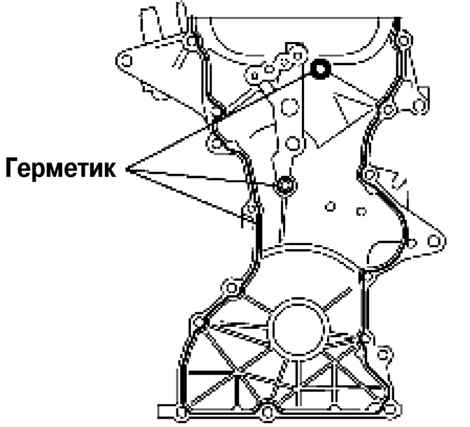

Рис. 2.262. Места нанесения герметика на переднюю крышку двигателя

Нанесите кремниевоорганический герметик на переднюю крышку двигателя, как показано на рисунке 2.262.

ВНИМАНИЕ

Устанавливайте переднюю крышку двигателя через 10 минпосле нанесения кремниевоорганического герметика.

Толщина валика наносимого герметика: 2–4 мм.

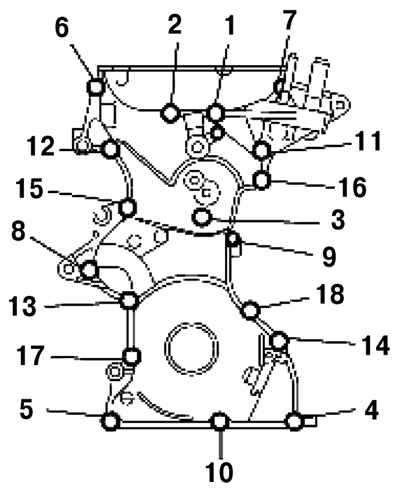

Рис. 2.263. Порядок затягивания болтов крепления передней крышки двигателя

Затяните болты крепления передней крышки двигателя в порядке, показанном на рисунке 2.263.

Установите болт №1, используя новую уплотнительную шайбу.

Нанесите на передний сальник чистое моторное масло.

Вставьте передний сальник в переднюю крышку двигателя руками.

Рис. 2.264. Запрессовка переднего сальника

Запрессуйте передний сальник, используя специальное приспособление и молоток (рис. 2.264).

Глубина запрессовки: от передней крышки двигателя – 0–0.5 мм.

Рис. 2.265. Схема запрессовки нового переднего сальника
